ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА РАДИОЭЛЕКТРОННАЯ
ПРОФЕССИОНАЛЬНАЯ

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ

ГОСТ 28312-89

(СТ СЭВ 6415-88, МЭК 417-73)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА РАДИОЭЛЕКТРОННАЯ ПРОФЕССИОНАЛЬНАЯ

Условные графические обозначения

Radioelectronic equipment, professional.
Conventional graphic designations

ГОСТ
28312-89

(CT СЭВ 6415-88,
МЭК 417-73)

Дата введения 01.01.90

Настоящий стандарт распространяется на все виды радиоэлектронной профессиональной аппаратуры и устанавливает условные графические обозначения (символы) органов управления, индикации и присоединения, наносимые на панели управления и другие внешние поверхности аппаратуры.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Общие правила применения и исполнения символов должны соответствовать ГОСТ 25874.

1.2. Символы и область их применения должны соответствовать приведенным в табл. 1.

1.3. Символы, отсутствующие в данном стандарте, следует выбирать из ГОСТ 25874.

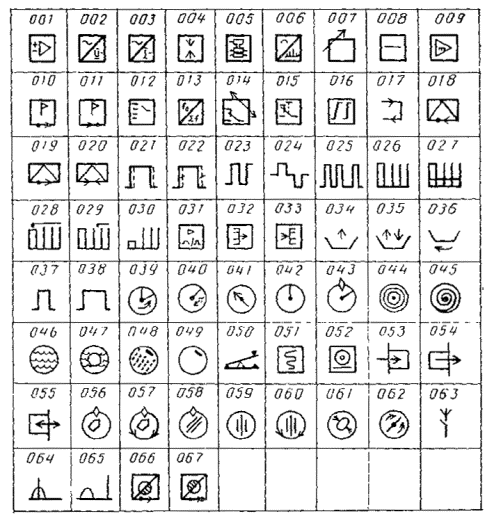

1.4. Сводная таблица символов приведена в приложении 1. Алфавитный указатель наименований символов приведен в приложении 2.

2. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ

Таблица 1

Начертание символа

Номер, наименование, условные габаритные размеры и область применения символа

001* Усилитель операционный:

высота = 1,04 а**;

ширина =1,04 а.

Применяется для обозначения операционного усилителя

* Порядковые номера символов - в соответствии с приложением 1.

** Высота и ширина - условные габаритные размеры в соответствии с ГОСТ 25874, где за модуль основной фигуры принят квадрат с длиной стороны а = 50 мм.

002 Преобразователь со стабилизированным выходным напряжением:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения преобразователя переменного напряжения в стабилизированное напряжение постоянного тока

003 Преобразователь со стабилизированным выходным током:

высота = 1,04 а;

ширина =1,04 а.

Применяется для обозначения преобразователя переменного тока в стабилизированный постоянный ток

004 Разрядник защиты от перенапряжения:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения устройства, обеспечивающего защиту от перенапряжения (например на линиях передачи для защиты от удара молнии)

005 Устройство, содержащее логические элементы:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения устройств, выполняющих логические операции

006 Блок выборки:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения блока выборки

007 Устройство регулируемое:

высота = 1,34 а;

ширина=1,25 а.

Применяется на аппаратуре связи для обозначения регулируемого устройства. Обозначение может быть дополнено буквенным или графическим символом

008 Блок соединительный:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения пассивного блока, который соединяет два других блока без изменения сигнала, передаваемого от одного блока к другому

009 Усилитель на лампе бегущей волны:

высота = 1,04 а;

ширина= 1,04 а.

Применяется на аппаратуре связи для обозначения усилителя на лампе бегущей волны

010 Передатчик сигнализации:

высота =1,18 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения устройства, передающего электрический сигнал сигнализации

011 Приемник сигнализации:

высота = 1,19 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения устройства, принимающего электрический сигнал сигнализации

012 Переключатель каналов с логическим управлением:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения переключателя каналов «1 из n», управляемого логическими переключательными схемами

013 Генератор гармоник:

высота= 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения преобразователя, генерирующего частоты гармоник из основной частоты.

Примечание. f0 может заменяться конкретным значением этой частоты, например 4 кГц

014 Автоматический переключатель:

высота= 1,34 а;

ширина = 1,34 а.

Применяется на аппаратуре связи для обозначения автоматического переключателя

015 Ручной переключатель:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения ручного переключателя

016 Корректор искажений:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения корректора искажений.

Примечание. Для уточнения функции в обозначение могут вводиться символы:

А - амплитудно-частотное искажение;

j - фазо-частотное искажение;

Dt - искажение, обусловленное временем пробега

017 Шлейф:

высота = 1,09 а;

ширина = 0,8 а.

Применяется на аппаратуре связи для обозначения устройства образования шлейфа линии передачи

018 Демодулятор:

высота =0,96 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения устройства, в котором осуществляется демодуляция модулированной несущей.

Примечание. В телефонии на несущей частоте категория демодулятора может указываться путем внесения штрихов в левый верхний угол обозначения, как это показано на примерах:

 - первичная группа

 - вторичная группа

019 Модулятор:

высота = 0,96 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения устройства, в котором осуществляется модуляция несущей частоты.

Примечание. В телефонии на несущей частоте категория модулятора может указываться путем внесения штрихов в левый верхний угол обозначения, как это показано на примерах:

 - первичная группа

 - - вторичная группа

020 Модем:

высота =0,96 а;

ширина =1,3 a.

Применяется на аппаратуре связи для обозначения модулятора-демодулятора

021 Фазовый джиттер:

высота = 0,6 а;

ширина = 1,2 а.

Применяется на аппаратуре связи для обозначения устройства измерения фазового джиттера

022 Фильтр фазового джиттера:

высота = 0,6 а;

ширина = 1,2 а.

Применяется на аппаратуре связи для обозначения фильтра фазового джиттера

023 Сигнал двухуровневый:

высота = 0,5 а;

ширина = 0,75 а.

Применяется при цифровой передаче для обозначения двухуровневого сигнала (например двоичного сигнала)

024 Сигнал трехуровневый:

высота = 1,2 а;

ширина =1 а.

Применяется при цифровой передаче для обозначения трехуровневого сигнала (например биполярного сигнала)

025 Сигнал, кодированный двоичным кодом:

высота = 0,25 а;

ширина =1,5 а.

Применяется при цифровой передаче для обозначения сигнала, кодированного двоичным кодом (например в импульсно-кодовой модуляции (ИКМ)

026 Цикл при цифровой передаче:

высота = 0,5 а;

ширина=1 а.

Применяется при цифровой передаче для обозначения импульсов, включенных в один цикл

027 Многократный цикл при цифровой передаче:

высота =0,5 а;

ширина = 1 a.

Применяется при цифровой передаче для обозначения импульсных циклов, включенных в один многократный цикл

028 Синхронизация по циклу при цифровой передаче:

высота = 0,75 а;

ширина=1 а.

Применяется при цифровой передаче для обозначения синхронизации по циклу

029 Потеря синхронизации по циклу при цифровой передаче:

высота = 0,75 а;

ширина = 1 а.

Применяется при цифровой передаче для обозначения потери синхронизации по циклу

030 Ошибка сигнала синхронизации по циклу при цифровой передаче:

высота =0,5 а;

ширина = 1 a.

Применяется при цифровой передаче для обозначения ошибки сигнала синхронизации по циклу

031 Регенератор:

высота = 1,04 а;

ширина = 1,04 a.

Применяется на приборе, выполняющем регенерацию цифровых сигналов вместе с дополнительными функциями

032 Цифровой соединитель:

высота = 1,04 a;

ширина = 1,04 а.

Применяется на цифровых передающих устройствах для обозначения цифрового соединителя

Примечание. Символ может дополняться обозначениями скоростей передачи на входе и выходе

033 Цифровой сепаратор:

высота = 1,04 а;

ширина =1,04 а.

Применяется на цифровых передающих устройствах для обозначения цифрового сепаратора.

Примечание. Символ может дополняться обозначениями скоростей передачи на входе и выходе

034 Радиолокационный контроль излучаемой мощности:

высота = 0,92 а;

ширина =1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения выключателя «Включено» прибора контроля излучаемой мощности

035 Радиолокационный контроль передачи-приема:

высота = 0,92 а;

ширина = 1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения выключателя «Включено» монитора передачи-приема

036 Поворот радиолокационной антенны:

высота = 0,8 а;

ширина = 1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения переключателя поворота антенны

037 Радиолокационный импульс короткий:

высота = 1,16 а;

ширина = 1,22 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения короткого импульса широтно-импульсного переключателя

038 Радиолокационный импульс длинный:

высота = 0,92 а;

ширина = 1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения длинного импульса широтно-импульсного переключателя

039 Радиопеленгатор бортовой:

высота = 1,16 а;

ширина= 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения переключателя или регулятора ориентировки бортового радиопеленгатора

040 Переключатель диапазона дальности:

высота= 1,16 а;

ширина= 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения переключателя выбора диапазона дальности

041 Штриховая отметка пеленгатора:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения регулятора штриховых отметок пеленгатора

042 Режим работы «Ориентация Курс»:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения переключателя режимов работы «Ориентация Курс»

043 Режим работы «Ориентация по меридиану»:

высота= 1,34 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения переключателя режимов работы «Ориентация по меридиану»

044 Яркость круговой шкалы дальности:

высота = 1,16 а;

ширина= 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения максимального положения регулятора яркости круговой шкалы дальности

045 Изменяемая калибровка по дальности:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения регулятора изменяемой калибровки по дальности

046 Подавление отражения волн минимальное:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения минимального положения регулятора затухания волн

047 Подавление отражения волн максимальное:

высота = 1,16 а;

ширина =1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения максимального положения регулятора затухания волн

048 Подавление отражения «дождя» минимальное:

высота = 1,16 а;

ширина=1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения минимального положения регулятора подавления отражения «дождя»

049 Подавление отражения «дождя» максимальное:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения максимального положения регулятора подавления отражения «дождя»

050 Ключ Морзе:

высота = 0,96 а;

ширина = 1,3 а.

Применяется на устройствах техники связи для обозначения присоединительных элементов или органов регулировки ключа Морзе

051 Графический самописец:

высота = 1,12 а;

ширина =1,12 а.

Применяется на всех видах аппаратуры для обозначения органов управления, относящихся к графическому самописцу

052 Печатающее устройство:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на всех видах аппаратуры для обозначения органов управления, относящихся к печатающему устройству

053 Гидрофон:

высота = 0,8 а;

ширина = 1,42 а.

Применяется на гидроакустических приборах для обозначения присоединительных элементов и органов регулировки гидрофона

054 Гидроакустический излучатель:

высота = 0,8 а;

ширина = 1,42 a.

Применяется на гидроакустических приборах для обозначения вводов и элементов регулировки гидроакустического излучателя

055 Обратимый гидроакустический преобразователь:

высота = 0,8 а;

ширина = 1,42 a.

Применяется на гидроакустических приборах для обозначения вводов и элементов регулировки гидроакустического излучателя

056 Гироиндикатор:

высота = 1,33 a;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения гироиндикатора

057 Установка гироиндикатора:

высота = 1,33 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения установки гироиндикатора

058 Истинный пеленг по гирокомпасу:

высота = 1,33 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления истинным пеленгом по гирокомпасу

059 Относительный пеленг:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления относительным пеленгом

060 Установка пеленга:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки установки пеленга

061 Градуировка по фазе:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления градуировкой по фазе

062 Градуировка по углу:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления градуировкой по углу

063 Переключатель антенны радиокомпаса:

высота = 1,32 а;

ширина = 0,54 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения переключателя антенны радиокомпаса

064 Местный сигнал:

высота = 0,5 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения внутренних сигналов системы или аппаратуры

065 Дистанционный сигнал:

высота = 0,5 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения внутренних сигналов системы или аппаратуры

066 Шифратор:

высота = 1,15 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения шифраторов

067 Дешифратор:

высота = 1,16 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения дешифраторов

ПРИЛОЖЕНИЕ 1

Справочное

СВОДНАЯ ТАБЛИЦА ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

Таблица 2

ПРИЛОЖЕНИЕ 2

Справочное

АЛФАВИТНЫЙ УКАЗАТЕЛЬ НАИМЕНОВАНИЙ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

Блок выборки                                                                                                            006

Блок соединительный                                                                                              008

Генератор гармоник                                                                                                013

Гидрофон                                                                                                                  053

Гироиндикатор                                                                                                         056

Градуировка по углу                                                                                                062

Градуировка по фазе                                                                                                061

Демодулятор                                                                                                             018

Дешифратор                                                                                                              067

Джиттер фазовый                                                                                                     021

Излучатель гидроакустический                                                                              054

Импульс радиолокационный длинный                                                                  038

Импульс радиолокационный короткий                                                                 037

Калибровка по дальности изменяемая                                                                  045

Ключ Морзе                                                                                                              050

Контроль излучаемой мощности радиолокационный                                         034

Контроль передачи-приема радиолокационный                                                  035

Корректор искажений                                                                                             016

Модем                                                                                                                        020

Модулятор                                                                                                                 019

Отметка пеленгатора штриховая                                                                            041

Ошибка сигнала синхронизации по циклу при цифровой передаче                  030

Пеленг относительный                                                                                            059

Пеленг по гирокомпасу истинный                                                                         058

Передатчик сигнализации                                                                                       010

Переключатель автоматический                                                                            014

Переключатель антенны радиокомпаса                                                                063

Переключатель диапазона дальностей                                                                  040

Переключатель каналов с логическим управлением                                           012

Переключатель ручной                                                                                            015

Поворот радиолокационной антенны                                                                    036

Подавление отражения волн максимальное                                                         047

Подавление отражения волн минимальное                                                          046

Подавление отражения «дождя» максимальное                                                   049

Подавление отражения «дождя» минимальное                                                    048

Потеря синхронизации по циклу при цифровой передаче                                  029

Преобразователь гидроакустический обратимый                                                055

Преобразователь со стабилизированным выходным напряжением                   002

Преобразователь со стабилизированным выходным током                                003

Приемник сигнализации                                                                                         011

Радиопеленгатор бортовой                                                                                     039

Разрядник защиты от перенапряжения                                                                  004

Регенератор                                                                                                               031

Режим работы «Ориентация Курс»                                                                        042

Режим работы «Ориентация по меридиану»                                                        043

Самописец графический                                                                                         051

Сепаратор цифровой                                                                                                033

Сигнал двухуровневый                                                                                             023

Сигнал дистанционный                                                                                           065

Сигнал кодированный двоичным кодом                                                               025

Сигнал местный                                                                                                       064

Сигнал трехуровневый                                                                                             024

Синхронизация по циклу при цифровой передаче                                               028

Соединитель цифровой                                                                                           032

Усилитель на лампе бегущей волны                                                                      009

Усилитель операционный                                                                                       001

Установка гироиндикатора                                                                                     057

Установка пеленга                                                                                                   060

Устройство печатающее                                                                                          052

Устройство регулируемое                                                                                       007

Устройство, содержащее логические элементы                                                   005

Фильтр фазового джиттера                                                                                     022

Цикл при цифровой передаче                                                                                 026

Цикл при цифровой передаче многократный                                                       027

Шифратор                                                                                                                 066

Шлейф                                                                                                                       017

Яркость круговой шкалы дальности                                                                      044

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.89 № 3223

2. Срок первой проверки 1995 г.,

периодичность проверки 5 лет

3. Полностью соответствует СТ СЭВ 6415-88 и международному стандарту МЭК 417 (1973)

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, раздела

ГОСТ 25874-83

1.1, 1.3, разд. 2

СОДЕРЖАНИЕ








ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
