ГОСТ 16337-77

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПОЛИЭТИЛЕН
ВЫСОКОГО ДАВЛЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 16337-77

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

СОДЕРЖАНИЕ

1. МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2. ПРАВИЛА ПРИЕМКИ

3. МЕТОДЫ ИСПЫТАНИЙ

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ПРИЛОЖЕНИЕ 1 Обязательное ПЕРЕЧЕНЬ БАЗОВЫХ МАРОК И РЕЦЕПТУР ДОБАВОК, ДОПУЩЕННЫХ ДЛЯ КОНТАКТА С ПИЩЕВЫМИ ПРОДУКТАМИ, ИЗГОТОВЛЕНИЯ ИГРУШЕК, ДЛЯ ВОДОСНАБЖЕНИЯ И ДЛЯ ИСПОЛЬЗОВАНИЯ В МЕДИЦИНЕ

ПРИЛОЖЕНИЕ 2 Рекомендуемое

ПРИЛОЖЕНИЕ 3 Рекомендуемое РЕЦЕПТУРЫ ОКРАШИВАНИЯ ПОЛИЭТИЛЕНА ВЫСОКОГО ДАВЛЕНИЯ

ПРИЛОЖЕНИЕ 4 Справочное Показатели марок полиэтилена с показателем текучести расплава свыше 0,2 до 20 г/10 мин

ИНФОРМАЦИОННЫЕ ДАННЫЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПОЛИЭТИЛЕН ВЫСОКОГО ДАВЛЕНИЯ

Технические условия

High-pressure polyethylene.
Specifications

ГОСТ
16337-77

Дата введения 01.01.79

Настоящий стандарт распространяется на полиэтилен высокого давления (низкой плотности), получаемый полимеризацией этилена при высоком давлении в трубчатых реакторах и реакторах с перемешивающим устройством с применением инициаторов радикального типа, и устанавливает требования к полиэтилену высокого давления, изготовляемому для нужд народного хозяйства и экспорта.

Стандарт не распространяется на композиции полиэтилена для кабельной промышленности.

1. МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Полиэтилен выпускают без добавок - базовые марки и в виде композиций на их основе со стабилизаторами и другими добавками в окрашенном и неокрашенном виде.

1.2. В зависимости от свойств и назначения установлены базовые марки полиэтилена, указанные в табл. 1.

Таблица 1

Марка полиэтилена, полученного в реакторах

с перемешивающим устройством

трубчатого типа

10204-003

15003-002

16204-020



15303-003

16405-020

10604-007

15503-004

18003-030



16305-005

18103-035

10703-020

17603-006

16904-040

10803-020

17504-006

18203-055

11304-040

16005-008

16803-070

11503-070

17703-010

18303-120

12003-200

16603-011

17403-200

12103-200

17803-015

18404-200



15803-020



(Измененная редакция, Изм. № 2, 3).

1.3. Базовую марку выбирают в соответствии с приложениями 1 и 2.

1.4. Композиции выпускают на основе базовых марок полиэтилена с различными добавками в соответствии с табл. 2 и приложением 3. Марку композиции выбирают в соответствии с табл. 2 и приложениями 1, 2 и 3.

1.5. Базовые марки полиэтилена и композиции на их основе выпускают высшего, 1-го и 2-го сортов.

1.6. Полиэтилен должен выпускаться в виде гранул одинаковой геометрической формы в пределах одной партии, размер их в любом направлении должен быть 2 - 5 мм. Для базовых марок и композиций полиэтилена допускаются гранулы размером свыше 5 до 8 мм, массовая доля которых не должна превышать 0,25 %, и гранулы размером свыше 1 до 2 мм, массовая доля которых не должна превышать 0,5 %, а для полиэтилена, предназначенного для изготовления пленок специального назначения, - 0,25 %. Для полиэтилена 2-го сорта допускаются серые и окисленные гранулы, массовая доля которых не должна превышать 0,1 %. В окрашенном и неокрашенном полиэтилене не допускаются гранулы другого цвета, кроме полиэтилена 2-го сорта, в котором массовая доля гранул другого цвета не должна превышать 0,04 %.

Таблица 2

Номер рецептуры

Базовая марка полиэтилена

Вид добавки

Свойство композиции

Рекомендуемое назначение

01

Любая, рекомендуемая для данного назначения

Термостабилизатор

Стойкая к термоокислительному старению, не рекомендуется к окрашиванию

Для неокрашиваемых технических изделий, в том числе электротехнических изделий

02

То же

То же

Стойкая к термоокислительному старению

Для окрашиваемых и неокрашиваемых технических изделий, в том числе электротехнических изделий

03

»

»

То же

Для окрашиваемых и неокрашиваемых технических изделий и изделий, предназначенных для контакта с пищевыми продуктами, для игрушек

04

»

»

»

Для окрашиваемых и неокрашиваемых технических изделий, в том числе электротехнических изделий

06

»

Термо- и светостабилизатор

Стойкая к фотоокислительному и термоокислительному старению

Для сельскохозяйственной пленки, неокрашиваемых и окрашиваемых технических изделий

07

»

То же

То же

Для окрашиваемых и неокрашиваемых технических изделий, а также изделий, предназначенных для контакта с пищевыми продуктами, игрушек, для сельскохозяйственной пленки

08

»

Светостабилизатор

Стойкая к фотоокислительному старению

То же

09

Любая, рекомендуемая для данного назначения

Термо- и светостабилизатор

Стойкая к термоокислительному и фотоокислительному старению, черного цвета

Для технических изделий, в том числе электротехнических изделий

10

То же

То же

Стойкая к термоокислительному и фотоокислительному старению при эксплуатации на открытом воздухе, черного цвета

То же

12

»

»

Стойкая к термоокислительному и фотоокислительному старению в атмосферных условиях для ответственных целей, черного цвета

Для технических изделий

14

»

Светостабилизатор

Стойкая к фотоокислительному старению, черного цвета

Для технических изделий, в том числе труб холодного хозяйственного водоснабжения, пленок

79

10803-020

Скользящая добавка

Пониженный коэффициент трения

Для пленок, предназначенных для упаковки промышленных товаров

93

Любая, рекомендуемая для данного назначения

Термостабилизатор

Стойкая к термоокислительному старению

Для окрашиваемых и неокрашиваемых технических изделий, в том числе электротехнических изделий

94

То же

То же

То же

То же

95

Любая, рекомендуемая для данного назначения

Термостабилизатор

Стойкая к термоокислительному старению

Для окрашиваемых и неокрашиваемых технических изделий, в том числе электротехнических изделий

96

То же

Термо- и светостабилизатор

Стойкая к термоокислительному и фотоокислительному старению, черного цвета

Для технических изделий, в том числе и электротехнических изделий

97

»

То же

Стойкая к термоокислительному и фотоокислительному старению при эксплуатации на открытом воздухе, черного цвета

То же

98

»

»

То же

Для технических изделий, в том числе труб холодного хозяйственно-питьевого водоснабжения

99

»

»

Стойкая к термоокислительному и фотоокислительному старению, черного цвета

Для технических изделий, в том числе и электротехнических изделий

100

»

»

Стойкая к термоокислительному и фотоокислительному старению при эксплуатации на открытом воздухе, черного цвета

То же

Примечание. Для изготовления тонких и термоусадочных пленок, а также пленок специального назначения предназначен полиэтилен высшего сорта, а для изготовления напорных труб предназначены композиции 102-14, 102-98, 153-14, 153-98 высшего и 1-го сортов. Для экспорта предназначен полиэтилен высшего и 1-го сортов.

(Измененная редакция, Изм. № 3).

1.7. Цвет окрашенного полиэтилена должен соответствовать образцу цвета, утвержденному в установленном порядке.

(Измененная редакция, Изм. № 2).

1.8. Показатели базовых марок и композиций с добавками рецептур 01-04, 06-10, 12, 14, 79, 93-100 и композиций с добавками для окраски должны соответствовать требованиям, указанным в табл. 3 - 5, а композиций, содержащих только добавки для окраски, - требованиям, указанным в табл. 3 и 5, как для негомогенизированного, так и гомогенизированного полиэтилена.

(Измененная редакция, Изм. № 2, 3).


Таблица 3

Наименование показателя

Норма для марки

Норма для марки

10204-003

10604-007

10703-020

10803-020

Высший сорт ОКП 22 1111 0101

Первый сорт ОКП 22 1111 0102

Второй сорт ОКП 22 1111 0103

Высший сорт ОКП 22 1111 0301

Первый сорт ОКП 22 1111 0302

Второй сорт ОКП 22 1111 0303

Высший сорт ОКП 22 1111 0501

Первый сорт ОКП 22 1111 0502

Второй сорт ОКП 22 1111 0503

Высший сорт ОКП 22 1111 0601

Первый сорт ОКП 22 1111 0602

Второй сорт ОКП 22 1111 0603

1. Плотность, г/см3

0,9230 ± 0,001

0,9235 ± 0,0015

0,9185 ± 0,0015

0,9185 ± 0,0015

2. Показатель текучести расплава (номинальное значение) с допуском, %, г/10 мин

0,3 ± 15

0,3 ± 20

0,7 ± 20

2,0 ± 10

2,0 ± 15

2,0 ± 10

2,0 ± 15

3. Разброс показателей текучести расплава в пределах партии, %, не более

±5

±8

±10

±5

±10

±10

±5

±8

±12

±5

±8

±12

4. Количество включений, шт., не более

2

5

10

2

5

12

2

5

15

2

5

15

5. Технологическая проба на внешний вид пленки

По табл. 5

В

В

С

-

По табл. 5

6. Стойкость к растрескиванию, ч, не менее

По табл. 5

По табл. 5

2,5

По табл. 5

Продолжение табл. 3

Наименование показателя

Норма для марки

Норма для марки

11304-040

11503-070

12003-200

12103-200

Высший сорт ОКП 22 1111 1001

Первый сорт ОКП 22 1111 1002

Второй сорт ОКП 22 1111 1003

Высший сорт ОКП 22 1111 1101

Первый сорт ОКП 22 1111 1102

Второй сорт ОКП 22 1111 1103

Высший сорт ОКП 22 1111 1401

Первый сорт ОКП 22 1111 1402

Второй сорт ОКП 22 1111 1403

Высший сорт ОКП 22 1111 1501

Первый сорт ОКП 22 1111 1502

Второй сорт ОКП 22 1111 1503

1. Плотность, г/см3

0,9240 ± 0,001

0,9180 ± 0,001

0,9170 ± 0,001

0,9210 ± 0,001

2. Показатель текучести расплава (номинальное значение) с допуском, %, г/10 мин

4,0 ± 15

7,0 ± 15

20,0 ± 15

20,0 ± 15

3. Разброс показателей текучести расплава в пределах партии, %, не более

±5

±10

±12

±5

±10

±12

+5

±12

±12

±5

±12

±12

4. Количество включений, шт., не более

2

5

10

2

5

10

2

5

10

2

5

10

5. Технологическая проба на внешний вид пленки

-

По табл. 5

-

-

6. Стойкость к растрескиванию, ч, не менее

-

-

-

-

Продолжение табл. 3

Наименование показателя

Норма для марки

Норма для марки

15003-002

15303-003

15503-004

16305-005

17603-006

Высший сорт ОКП 22 1111 1801

Первый сорт ОКП 22 1111 1802

Второй сорт ОКП 22 1111 1803

Высший сорт ОКП 22 1111 2001

Первый сорт ОКП 22 1111 2002

Второй сорт ОКП 22 1111 2003

Высший сорт ОКП 22 1111 2301

Первый сорт ОКП 22 1111 2302

Второй сорт ОКП 22 1111 2303

Высший сорт ОКП 22 1111 2401

Первый сорт ОКП 22 1111 2402

Второй сорт ОКП 22 1111 2403

Высший сорт ОКП 22 1111 2501

Первый сорт ОКП 22 1111 2502

Второй сорт ОКП 22 1111 2503

1. Плотность, г/см3

0,9190 ± 0,0015

0,9205 ± 0,0015

0,9190 ± 0,0015

0,9285 ± 0,002

0,9190 ± 0,002

2. Показатель текучести расплава (номинальное значение) с допуском, %, г/10 мин

0,2 ± 30

0,3 ± 30

0,4 ± 25

0,5 ± 25

0,6 ± 25

3. Разброс показателей текучести расплава в пределах партии, %, не более

±6

±12

±15

±6

+ 12

±15

±6

±12

±15

+6

±12

±15

±6

±12

±15

4. Количество включений, шт., не более

2

8

30

2

8

30

2

8

30

2

8

30

2

8

30

5. Технологическая проба на внешний вид пленки

-

По табл. 5

В

В

С

-

-

6. Стойкость к растрескиванию, ч, не менее

По табл. 5

По табл. 5

По табл. 5

По табл. 5

По табл. 5

Продолжение табл. 3

Наименование показателя

Норма для марки

Норма для марки

17504-006

16005-008

17703-010

16603-011

17803-015

15803-020

Высший сорт ОКП 22 1111 2601

Первый сорт ОКП 22 1111 2602

Второй сорт ОКП 22 1111 2603

Высший сорт ОКП 22 1111 2701

Первый сорт ОКП 22 1111 2702

Второй сорт ОКП 22 1111 2703

Высший сорт ОКП 22 1111 2801

Первый сорт ОКП 22 1111 2802

Второй сорт ОКП 22 1111 2803

Высший сорт ОКП 22 1111 2901

Первый сорт ОКП 22 1111 2902

Второй сорт ОКП 22 1111 2903

Высший сорт ОКП 22 1111 3001

Первый сорт ОКП 22 1111 3002

Второй сорт ОКП 22 1111 3003

Высший сорт ОКП 22 1111 3201

Первый сорт ОКП 22 1111 3202

Второй сорт ОКП 22 1111 3203

1. Плотность, г/см3

0,9250 ± 0,002

0,9270 ± 0,002

0,9190 ± 0,002

0,9190 ± 0,0015

0,9190 ± 0,002

0,9190 ± 0,002

2. Показатель текучести расплава (номинальное значение) с допуском, %, г/10 мин

0,6 ± 25

0,8 ± 25

1,0 ± 20

1,1 ± 25

1,5 ± 25

2,0 ± 25

3. Разброс показателей текучести расплава в пределах партии, %, не более

+6

±12

±15

±6

±12

±15

±8

±12

±15

±6

±12

±15

±6

±12

±15

±6

±12

±15

4. Количество включений, шт., не более

2

8

30

2

8

30

5

8

30

2

8

30

2

8

30

2

8

30

5. Технологическая проба на внешний вид пленки

По табл. 5

В

В

С

В

В

С

-

По табл. 5

6. Стойкость к растрескиванию, ч, не менее

По табл. 5

-

По табл. 5

2,5

-

Продолжение табл. 3

Наименование показателя

Норма для марки

Норма для марки

16204-020

16405-020

18003-030

18103-035

16904-040

18203-055

Высший сорт ОКП 22 1111 3401

Первый сорт ОКП 22 1111 3402

Второй сорт ОКП 22 1111 3403

Высший сорт ОКП 22 1111 3501

Первый сорт ОКП 22 1111 3502

Второй сорт ОКП 22 1111 3503

Высший сорт ОКП 22 1111 3601

Первый сорт ОКП 22 1111 3602

Второй сорт ОКП 22 1111 3603

Высший сорт ОКП 22 1111 3701

Первый сорт ОКП 22 1111 3702

Второй сорт ОКП 22 1111 3703

Высший сорт ОКП 22 1111 3801

Первый сорт ОКП 22 1111 3802

Второй сорт ОКП 22 1111 3803

Высший сорт ОКП 22 1111 4001

Первый сорт ОКП 22 1111 4002

Второй сорт ОКП 22 1111 4003

1. Плотность, г/см3

0,9230 ± 0,002

0,9270 ± 0,002

0,9180 ± 0,002

0,9185 ± 0,0015

0,9240 ± 0,0015

0,9180 ± 0,001

2. Показатель текучести расплава (номинальное значение) с допуском, %, г/10 мин

2,0 ± 25

2,0 ± 25

3,0 ± 30

3,5 ± 30

4,0 ± 25

5,5 ± 25

3. Разброс показателей текучести расплава в пределах партии, %, не более

±6

±12

±15

+6

±12

±15

+8

±12

±15

±8

±12

±15

±6

±12

±15

±8

±12

±15

4. Количество включений, шт., не более

2

8

30

2

8

30

5

10

30

5

10

30

2

8

30

5

10

30

5. Технологическая проба на внешний вид пленки

По табл. 5

А

В

С

-

-

В

В

С

-

6. Стойкость к растрескиванию, ч, не менее

-

-

1,5

-

-

-

Продолжение табл. 3

Наименование показателя

Норма для марки

Норма для марки

Метод испытаний

16803-070

18303-120

17403-200

18404-200

Высший сорт ОКП 22 1111 4101

Первый сорт ОКП 22 1111 4102

Второй сорт ОКП 22 1111 4103

Высший сорт ОКП 22 1111 4401

Первый сорт ОКП 22 1111 4402

Второй сорт ОКП 22 1111 4403

Высший сорт ОКП 22 1111 4501

Первый сорт ОКП 22 1111 4502

Второй сорт ОКП 22 1111 4503

Высший сорт ОКП 22 1111 4601

Первый сорт ОКП 22 1111 4602

Второй сорт ОКП 22 1111 4603

1. Плотность, г/см3

0,9185 ± 0,0015

0,9170 ± 0,001

0,9190 ± 0,0015

0,9230 ± 0,002

По ГОСТ 15139 и п. 3.1 1 настоящего стандарта

2. Показатель текучести расплава (номинальное значение) с допуском, %, г/10 мин

7,0 ± 25

12,0 ± 25

20,0 ± 20

20,0 ± 20

По ГОСТ 11645 и п. 3.12 настоящего стандарта

3. Разброс показателей текучести расплава в пределах партии, %, не более

±6

±10

±15

±8

±12

±15

±6

±12

±15

±6

±12

±15

По п. 3.13

4. Количество включений, шт., не более

2

8

30

5

10

30

2

8

30

2

8

30

По п. 3.14

5. Технологическая проба на внешний вид пленки

-

-

-

-

По п. 3.15

6. Стойкость к растрескиванию, ч, не менее

-

-

-

-

По ГОСТ 13518 и п. 3.16 настоящего стандарта

Примечания:

1. Показатель по подпункту 1 для композиций полиэтилена на основе рецептур 08, 09, 10, 12, 14, 96 - 100 и окрашенных композиций не нормируют.

2. Показатель по подпункту 4 для композиций на основе рецептур 09, 10, 12, 14, 96 - 100 и для окрашенных композиций по рецептурам 101, 405, 504, 701, 703, 901 приложения 2 не нормируют.

3. По соглашению с потребителем допускается увеличение нормы по подпункту 4 для полиэтилена 2-го сорта до 40 шт.

4. Показатель по подпункту 6 для композиций полиэтилена на основе рецептур 06 - 08 не нормируют.

5. (Исключен, Изм. № 2).

6. Допускается выпуск полиэтилена (Казанского ПО «Оргсинтез» и Северодонецкого ПО «Азот») плотностью (0,9200 ± 0,0020) г/см3 - для марки 15803-020 и (0,9210 ± 0,0020) г/см3 - для марки 16803-070.

7. Показатель 5 для композиций на основе рецептур 09, 10, 12, 14, 96 - 100 и 901 не нормируют; показатель 5 нормируют для базовых марок, используемых для изготовления указанных композиций, предназначенных для пленок.

8. Не допускается смешение полиэтилена, отличающегося по показателям 1 и 2 более, чем это предусмотрено допуском на эти показатели, и показателем 3 (суммарно) при формировании партии полиэтилена, получаемого в реакторах с перемешивающим устройством.

(Измененная редакция, Изм. № 4).

Таблица 4

Наименование показателя

Норма для рецептуры

Метод испытания

01

02

03

04

06

07

08

09

10

12

14

93

94

95

96

97

98

99

100

1. Стойкость к термоокислительному старению, ч, не менее

8

8

6

8

4

6

-

8

8

8

-

8

8

8

8

8

6

8

8

По п. 3.19

2. Стойкость к фотоокислительному старению:























-

-

-

240

500

500

240

500

По п. 3.20

методом облучения ч, не менее:

по массовой доле сажи, %

-

-

-

-

-

-

-

240

500

500

500



















марки К-354















0,50 ± 0,05

2,0 ± 0,2

2,5 ± 0,25

2,0 ± 0,25

-

-

-

0,50 ± 0,05

2,0 ± 0,2

2,0 ± 0,2

0,50 ± 0,05

2,0 ± 0,2



марки П-234

-

-

-

-

-

-

-

0,50 ± 0,05

2,5 ± 0,25

3,0 ± 0,3

2,5 ± 0,25

тип I

-

-

-

0,50 ± 0,05

2,5 ± 0,25

2,5 ± 0,25

0,50 ± 0,05

2,5 ± 0,25



по равномерности распределения сажи

-

-

-

-

-

-

-

-

-

-

или тип II

-

-

-

-

-

-

-

-



3. Массовая доля летучих веществ, %, не более:







































По п. 3.21

для высшего сорта

-

-

-

-

-

-

-

0,07

0,07

0,07

0,07

-

-

-

0,07

0,07

0,07

0,07

0,07



для 1-го сорта

-

-

-

-

-

-

-

0,1

0,1

0,1

0,1

-

-

-

0,1

0,1

0,1

0,1

0,1



для 2-го сорта

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



Примечание. Показатель 2 по равномерности распределения сажи нормируют только для рецептуры пленочного назначения.

(Измененная редакция, Изм. № 3).

Таблица 5

Наименование показателя

Норма для марки

Норма для марки

Норма для марки

10204-003

10604-007

10703-020

10803-020

11304-040

11503-070

12003-200

12103-200

15003-002

15303-003

15503-004

16305-005

17603-006

17504-006

1. Предел текучести при растяжении, Па (кгс/см2), не менее

113×105

(115)

108×105

(110)

93×105

(95)

93×105

(95)

-

93×105

(95)

-

-

98×105

(100)

98×105

(100)

98×105

(100)

122×105

(125)

98×105

(100)

118×105

(120)

2. Прочность при разрыве, Па (кгс/см2), не менее

147×105

(150)

142×105

(145)

122×105

(125)

122×105

(125)

-

98×105

(100)

-

-

142×105

(145)

137×105

(140)

137×105

(140)

132×105

(135)

137×105

(140)

142×105

(145)

3. Относительное удлинение при разрыве, %, не менее

600

550

550

550

-

450

-

-

600

600

600

600

600

600

4. Стойкость к растрескиванию, ч, не менее

500

5

По табл. 3

2

-

-

-

-

500

500

10

5

10

1,0

5. Массовая доля экстрагируемых веществ, %, не более:





























высшего сорта

1,4

1,4

0,9

0,9

0,9

1,2

1,2

1,4

0,4

0,4

0,4

0,4

0,4

0,4,

1-го и 2-го сорта

1,7

1,7

1,1

1,1

1,2

1,2

1,2

1,7

0,4

0,6

0,4

0,4

0,6

0,4

6. Технологическая проба на внешний вид пленки:





























высшего сорта

С

По табл. 3

-

В

-

В

-

-

-

А или В

По табл. 3

-

-

В

1-го сорта

С

По табл. 3

-

В

-

В

-

-

-

В

По табл. 3

-

-

С

2-го сорта

С

По табл. 3

-

С

-

С

-

-

-

С

По табл. 3

-

-

С

7. Запах и привкус водных вытяжек, балл, не выше

1

1

1

1

-

1

-

-

-

1



-

-

1

Продолжение табл. 5

Наименование показателя

Норма для марки

Норма для марки

Норма для марки

Метод испытания

18003-030

18103-035

16904-040

18203-055

16803-070

18303-120

16005-008

17703-010

16603-011

17803-015

15803-020

16204-020

16405-020

17403-200

18404-200

1. Предел текучести при растяжении, Па (кгс/см2), не менее

93×105

(95)

-

108×105

(110)

-

88×105

(90)

-

127×105

(130)

98×105

(100)

93×105

(95)

93×105

(95)

93×105

(95)

108×105

(110)

127×105

(130)

-

-

По ГОСТ 11262 и п. 3.17 настоящего стандарта

2. Прочность при разрыве, Па (кгс/см2), не менее

108×105

(110)

-

103×105

(105)

-

88×105

(90)

-

127×105

(130)

122×105

(125)

122×105

(125)

118×105

(120)

113×105

(115)

113×105

(115)

113×105

(115)

-

-

То же

3. Относительное удлинение при разрыве, %, не менее

600

-

500

-

450

-

600

600

600

600

600

600

600

-

-

»

4. Стойкость к растрескиванию, ч, не менее

По табл. 3

-

-

-

-

-

1,0

-

2,5

По табл. 3

-

-

-

-

-

По ГОСТ 13518

5. Массовая доля экстрагируемых веществ, %, не более:































По п. 3.18

высшего сорта

0,5

0,5

0,4

0,5

0,55

0,5

0,4

0,5

0,4

0,4

0,4

0,4

0,4

0,4

0,4



1-го и 2-го сорта

0,6

0,6

0,4

0,6

0,6

0,6

0,4

0,6

0,4

0,6

0,6

0,4

0,4

0,4

0,4



6. Технологическая проба на внешний вид пленки:































По п. 3.15

высшего сорта

-

-

По табл. 3

-

-

-

По табл. 3

-

В

А или В

В

По табл. 3

-

-



1-го сорта

-

-

По табл. 3

-

-

-

По табл. 3

-

В

В

В

По табл. 3

-

-



2-го сорта

-

-

По табл. 3

-

-

-

По табл. 3

-

С

С

С

По табл. 3

-

-



7. Запах и привкус водных вытяжек, балл, не выше

-

1

1

-

1

1

-

1

-

1

1

-

-

-

По п. 3.24

Примечания:

1. Для композиций рецептур 09, 10, 12, 14, 96-100, 901 допускается снижение разрушающего напряжения при растяжении на 10 % от установленной нормы, относительного удлинения при разрыве на 10 % для композиций с показателем текучести расплава менее 2 г/10 мин и на 20 % для композиций с показателем текучести расплава 2 г/10 мин и выше установленной нормы.

2. Для композиций полиэтилена показатель по подпункту 5 не нормируют.

3. (Исключен, Изм. № 2).

4. Для полиэтилена 2-го сорта показатель по подпункту 7 не нормируют.

5. По показателю подпункта 6 полиэтилен марки 15303-003 и 15803-020, предназначенный для изготовления пленки специального назначения, должен соответствовать виду А.

(Измененная редакция, Изм. № 3).


1.9. По электрическим показателям композиции полиэтилена должны соответствовать требованиям, указанным в табл. 6.

Таблица 6

Наименование показателя

Норма для рецептуры

Методы испытаний

01, 02, 93, 94, 95

04

09, 96, 99

1. Тангенс угла диэлектрических потерь при частоте 106 Гц, не более

3×10-4

5×10-4

6×10-4

По ГОСТ 22372 и п. 3.2.2 настоящего стандарта

2. Диэлектрическая проницаемость при частоте 106 Гц, не более

2,3

2,3

2,4

То же

3. Электрическая проницаемость (при толщине образца 1 мм) при переменном напряжении частоты 50 Гц, кВ/ мм, не менее

40

40

40

По ГОСТ 6433.3 и п. 3.23 настоящего стандарта

(Измененная редакция, Изм. № 3).

1.10. По технологической пробе на внешний вид пленки (вид А, В, С) полиэтилен должен соответствовать требованиям табл. 7, при этом сорт пленочных марок определяют показателями качества и видом технологической пробы.

В случае несоответствия полиэтилена виду технологической пробы на внешний вид пленки, предусмотренной в табл. 7, он может быть использован для других назначений, при этом сорт определяют показателями качества.

1.11. Базовые марки, рецептуры добавок и окраски, разрешенные Министерством здравоохранения для изготовления изделий, контактирующих с пищевыми продуктами, игрушек, для водоснабжения, использования в медицине, указаны в приложении 1.

Для этого используют базовые марки полиэтилена высшего и 1-го сортов, запах и привкус которых должны соответствовать требованиям табл. 5.

При несоответствии полиэтилена требованиям табл. 5 по запаху и привкусу он должен быть использован в соответствии с приложением 2 для других назначений, для которых этот показатель не нормируют.

(Измененная редакция, Изм. № 2).

1.12. Обозначение базовых марок полиэтилена состоит из названия «полиэтилен», восьми цифр, сорта и обозначения настоящего стандарта. Первая цифра - 1 указывает на то, что процесс полимеризации этилена протекает при высоком давлении в трубчатых реакторах и реакторах с перемешивающим устройством с применением инициаторов радикального типа. Две следующие цифры обозначают порядковый номер базовой марки. Четвертая цифра указывает на степень гомогенизации полиэтилена:

0 - без гомогенизации в расплаве;

1 - гомогенизированный в расплаве.

Пятая цифра условно определяет группу плотности полиэтилена, г/см3.

1 - 0,900 - 0,909

4 - 0,922 - 0,926

2 - 0,910 - 0,916

5 - 0,927 - 0,930

3 - 0,917 - 0,921

6 - 0,931 - 0,939

При определении группы плотности берут номинальное значение плотности данной марки.

Таблица 7

Наименование показателя

Норма на 1 м2 пленки вида

А

В

С

для полиэтилена, полученного в реакторах

с перемешивающим устройством

трубчатого типа

с перемешивающим устройством

трубчатого типа

1. Гели, шт., не более











размером от 0,5 до 1,0 мм включ.

6

15

15

40

40

размером св. 1,0 до 2,0 мм включ.

Не допускаются

5

5

10

10

2. Ворсинки размером, шт., не более









от 0,5 до 2,0 мм включ.

12

20

20

Не нормируют

св. 2,0 до 3,0 мм

Не допускаются

2

3

Не нормируют

3. Посторонние включения размером от 0,2 до 0,5 мм, шт., не более

Не допускаются

3

5

Не нормируют

Примечания:

1. «Гели» - круглые и овальные включения полиэтилена на пленке, имеющие сплавленные грани.

2. «Ворсинки» - вытянутые гелеобразные включения на пленке, в основе которых лежат нитевидные вещества минерального, органического или полимерного происхождения.

3. Не допускаются металлические включения, скопления гелей и непроплавы, а также гели, ворсинки и посторонние включения размером более указанных.

4. Для изготовления спецпленки допускается по соглашению с потребителем увеличение норм для вида А по подпункту 1 размером от 0,5 до 1,0 мм до 8 шт., по подпункту 2 размером от 0,5 до 2,0 мм до 15 шт., по подпункту 3 размером 0,2 - 0,5 мм до 2 шт., при 100 % соответствии всех разовых проб этим нормам.

Следующие цифры, написанные через тире, указывают десятикратное значение показателя текучести расплава.

Пример обозначения полиэтилена порядкового номера марки 15, без гомогенизации в расплаве, плотностью 0,917 - 0,921 г/см3 и номинальным значением показателя текучести расплава 7 г/10 мин 1-го сорта:

Полиэтилен 11503-070, сорт 1, 16337-77

(Измененная редакция, Изм. № 3).

1.12.1. Обозначение композиций состоит из наименования материала «полиэтилен», трех первых цифр обозначения базовой марки, номера рецептуры добавки по табл. 2, написанного через тире, цвета и рецептуры окрашивания по приложению 3, сорта и обозначения настоящего стандарта.

Пример обозначения композиции полиэтилена базовой марки 10204-003 с добавками в соответствии с рецептурой 03, 1-го сорта:

Полиэтилен 102-03, сорт 1, ГОСТ 16337-77

В случае окрашенных композиций к обозначению добавляется цвет и трехзначное число, обозначающее рецептуру окраски по приложению 3.

Пример обозначения композиций полиэтилена базовой марки 10204-003, окрашенной в розовый цвет по рецептуре 104, 1-го сорта:

Полиэтилен 102, розовый 104, сорт 1, ГОСТ 16337-77

Полиэтилен 102-03, розовый 104, сорт 1, ГОСТ 16337-77

(Измененная редакция, Изм. № 3).

1.12.2. В обозначении полиэтилена, предназначенного для изготовления пленок различного назначения, изделий, контактирующих с пищевыми продуктами, питьевой водой, косметическими и лекарственными препаратами, игрушек, а также полиэтилена, подлежащего длительному хранению, дополнительно указывают соответствующее назначение.

(Введен дополнительно, Изм. № 3).

1.13. Показатели качества полиэтилена, определение которых не установлено настоящим стандартом, указаны в приложении 4.

2. ПРАВИЛА ПРИЕМКИ

2.1. Полиэтилен принимают партиями. Партией считают количество полиэтилена одной марки и одного сорта массой не менее 1 т, сопровождаемое одним документом о качестве. Допускается формирование партии в бункере готовой продукции.

Документ о качестве должен содержать:

наименование и товарный знак предприятия-изготовителя;

обозначение полиэтилена по п. 1.12, сорт, цвет;

дату изготовления;

номер партии;

массу нетто;

результаты проведенных испытаний или подтверждение о соответствии полиэтилена требованиям настоящего стандарта. Для марок полиэтилена, предназначенного для контакта с пищевыми продуктами, изготовления игрушек, водоснабжения, медицинского назначения, указывают соответствие подпункту 7 табл. 5.

(Измененная редакция, Изм. № 2).

2.2. Для проверки качества полиэтилена объем выборки (X) вычисляют по формуле

где т - масса партии полиэтилена, кг;

25 - масса условной единицы продукции, кг.

При массе партии 2 т число точечных проб должно быть не менее 6.

(Измененная редакция, Изм. № 3).

2.3. Для проверки технологической пробы на внешний вид пленки полиэтилена марок 15303-003 и 15803-020 высшего сорта, предназначенного для изготовления пленки специального назначения, дополнительно отбирают 15 % единиц продукции при массе партии до 2 т, 10 % - при массе партии свыше 2 до 5 т и при массе партии свыше 5 т - 20 проб, из которых после смешения каждых произвольно взятых двух проб изготовляют 10 проб.

(Измененная редакция, Изм. № 2).

2.4 - 2.7. (Исключены, Изм. № 3).

2.8. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей, проверяемых для каждой партии, проводят по нему повторные испытания удвоенной выборки от той же партии.

Результаты повторной проверки распространяются на всю партию.

2.9. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей, проверяемых периодически, проводят по нему повторные испытания удвоенной выборки от той же партии.

При получении неудовлетворительных результатов поставка полиэтилена потребителю должна быть прекращена до выяснения и устранения причин несоответствия их требованиям настоящего стандарта и получения удовлетворительных результатов испытаний новых партий.

2.10. Число точечных проб для определения разброса показателя текучести расплава в зависимости от массы партии составляет:

при массе партии до 15 т включ. - 6;

»                св. 15 до 25 т включ. - 8;

»                »     25 » 45 т                - 10;

»                »     45 т - 15.

(Измененная редакция, Изм. № 3).

2.11. Приемо-сдаточные и периодические испытания полиэтилена проводят в соответствии с табл. .

Таблица

Наименование показателя

Номер пункта табл. 3 - 6 технических требований

Периодичность испытаний

1. Массовая доля гранул размером св. 1 до 2 мм и св. 5 до 8 мм

По п. 1.6

Не реже, чем на одной партии от каждой выпускаемой марки в квартал

2. Массовая доля серых и окисленных гранул

По п. 1.6

То же

3. Цвет окрашенных композиций

По п. 1.6

»

4. Плотность

По п. 1 табл. 3

На каждой партии. Для полиэтилена, получаемого в реакторах с перемешивающим устройством всех производств, также реакторах трубчатого типа I очереди с рабочим давлением не более 145 МПа допускается не реже, чем на одной партии от каждой выпускаемой марки в квартал

5. Показатель текучести расплава (номинальное значение)

По п. 2 табл. 3

На каждой партии

6. Разброс показателя текучести расплава в пределах партии

По п. 3 табл. 3

То же

7. Количество включений

По п. 4 табл. 3

»

8. Технологическая проба на внешний вид пленки

По п. 5 табл. 3

По п. 6 табл. 5

На каждой партии, предназначенной для пленок специального назначения, термоусадочных, тонких. Для пленок других назначений не реже, чем на одной партии от каждой выпускаемой марки в квартал

9. Стойкость к растрескиванию

По п. 6 табл. 3

По п. 4 табл. 5

Не реже, чем на одной партии от каждой выпускаемой марки в квартал

10. Предел текучести при растяжении

По п. 1 табл. 5

Не реже, чем на одной партии от каждой выпускаемой марки в квартал

11. Прочность при разрыве

По п. 2 табл. 5

То же

12. Относительное удлинение

По п. 3 табл. 5

»

13. Массовая доля экстрагируемых веществ

По п. 5 табл. 5

»

14. Запах и привкус водных вытяжек

По п. 7 табл. 5

»

15. Стойкость к термоокислительному старению

По п. 1 табл. 4

»

16. Стойкость к фотоокислительному старению: методом облучения, по массовой доле сажи и по равномерности распределения сажи

По п. 2 табл. 4

»

17. Массовая доля летучих веществ

По п. 3 табл. 4

»

18. Тангенс угла диэлектрических потерь

По п. 1 табл. 6

Не реже, чем на каждой пятой партии композиции полиэтилена электротехнического назначения

19. Диэлектрическая проницаемость

По п. 2 табл. 6

То же

20. Электрическая прочность

По п. 3 табл. 6

»

(Введен дополнительно, Изм. № 3).

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Точечные пробы из мешков отбирают совком или щупом, а из контейнера или цистерны - щупом из трех слоев по высоте.

Допускается отбирать точечные пробы во время упаковывания или в потоке перед бункером готовой продукции.

3.2. Отобранные точечные пробы соединяют в объединенную пробу и перемешивают на чистом поддоне не менее 5 мин.

Допускается получать объединенную пробу непрерывным отбором из потока полиэтилена, поступающего на формирование партии.

3.3. Масса объединенной пробы должна быть не менее 700 г.

3.4. Масса объединенной пробы, а также каждой точечной пробы для марок 15303-003 и 15803-020 для технологической пробы на внешний вид пленки должна быть не менее 1,5 кг.

3.5. Масса точечной пробы для определения разброса показателя текучести расплава должна быть не менее 20 г.

3.6. Объединенную пробу и точечные пробы помещают в плотно закрытую чистую сухую тару. На каждую тару наклеивают или вкладывают в нее этикетку с условным обозначением продукта, номера и массы партии, даты отборы проб.

3.7. Образцы для определения плотности, предела текучести при растяжении, прочности при разрыве, относительного удлинения при разрыве, температуры хрупкости, стойкости к растрескиванию, электрических характеристик и цвета окрашенных композиций вырубают из пластин. Для этого объединенную пробу полиэтилена прессуют в открытой пресс-форме типа ограничительной рамки, шириной от края рамки до гнезда (45 ± 10) мм с необходимым числом гнезд при условиях, предусмотренных ГОСТ 12019.

Для предотвращения прилипания полиэтилена при прессовании к поверхности пресс-формы допускается использование прокладок из непластифицированной триацетатной или целлюлозной пленки (ГОСТ 7730) или алюминиевой фольги (ГОСТ 618) толщиной (0,075 ± 0,025) мм. Допускается использование других пленок, не влияющих на результаты испытаний. При разногласиях в оценке качества полиэтилена при прессовании используют непластифицированную триацетатную или целлюлозную пленки или алюминиевую фольгу.

Массу навески полиэтилена (Х1) в граммах вычисляют по формуле

Х1 = 1,1×V×r,

где V - объем прессуемой пластины, см3;

r - плотность полиэтилена, г/см3.

Пресс-форму с навеской полиэтилена устанавливают в пресс; допускаемая температура пресс-формы от комнатной до +50 °С. Плиты пресса сближают так, чтобы полиэтилен находился под давлением не более 0,4 МПа и пресс-форму нагревают в течение (12,5 ± 2,5) мин до температуры выдержки, которую выбирают в зависимости от показателя текучести расплава по табл. 8.

Таблица 8

Показатель текучести расплава, г/10 мин

Температура выдержки, °С

До 1, 0 включ.

160 - 150

Св. 1,0 » 4,0 »

150 - 145

» 4,0

145 - 110

Пресс-форму выдерживают при этой температуре из расчета 5 мин на 1 мм толщины пластины. Затем усилие пресса повышают до требуемого, рассчитываемого, исходя из давления 3,4 МПа на прессуемые пластины и их площади, и выдерживают под давлением из расчета 5 мин на 1 мм толщины пластины. После этого, не снижая давления, пресс-форму охлаждают со средней скоростью (20 ± 3) °С в 1 мин до (45 ± 5) °С. Температуру контролируют в верхней и нижней плитах пресса или листах пресс-формы.

Толщина пластин, из которых изготовляют образцы, должна быть: для определения электрических показателей и плотности (1,0 ± 0,1) мм; для определения температуры хрупкости (1,6 ± 0,1) мм; для физико-механических испытаний и определения цвета окрашенных композиций (2,0 ± 0,2) мм; для определения стойкости к растрескиванию (3,0 ± 0,3) мм.

Поверхность образцов должна быть гладкой, без вздутий, сколов, трещин, раковин и других видимых дефектов.

Допускается перед прессованием вальцевать объединенную пробу в течение (6 ± 1) мин до образования сплошного полотна при температуре, которую выбирают в зависимости от показателя текучести по табл. 9.

Таблица 9

Показатель текучести расплава, г/10 мин

Температура выдержки, °С

До 0,5 включ.

160 - 150

Св. 0,5 » 1,0 »

150 - 140

» 1,0 » 6,0 »

140 - 120

» 6,0

120 - 105

Температура заднего валка должна быть на 5 - 10 °С ниже переднего. Полиэтилен вальцуют при зазоре между валками (0,75 ± 0,25) мм, частоте вращения валков (25 ± 5) об/мин, фрикции 1:1,2.

Полотно во время вальцевания подрезают не менее двух раз в минуту.

Перед испытанием полиэтилена по показателям «стойкость к растрескиванию», «предел текучести», «прочность при разрыве» и «относительное удлинение» образцы кондиционируют по ГОСТ 12423 при температуре (20 ± 2) °С в течение 3 ч, при этом относительная влажность не нормируется, а перед испытанием по электрическим показателям образцы нормализуют по ГОСТ 6433.1 в комнатной среде в течение 4 ч.

3.8. Определение массовой доли гранул размером свыше 1 до 2 мм и свыше 5 до 8 мм

(200 ± 1) г объединенной пробы распределяют однослойно, осматривают по п. 3.14 в течение 5 мин и отбирают гранулы размером, в любом направлении, свыше 1 до 2 мм и свыше 5 до 8 мм. Отобранные гранулы взвешивают с погрешностью не более 0,01 г.

Размер гранул устанавливают при помощи десятикратной измерительной лупы или визуально сопоставлением с гранулами, размер которых установлен по предварительным измерениям.

Массовую долю гранул размером свыше 1 до 2 мм (Х2) или гранул размером свыше 5 до 8 мм (Х2) в процентах вычисляют по формуле

где т - масса гранул размером свыше 1 до 2 мм или гранул размером свыше 5 до 8 мм, г;

т1 - масса объемной пробы, г.

3.7, 3.8. (Измененная редакция, Изм. № 2, 3).

3.9. Определение массовой доли серых и окисленных гранул

(200 ± 1) г объединенной пробы осматривают по п. 3.14. Отбирают гранулы серого цвета и окисленные от светло-желтого до темно-коричневого цвета и взвешивают с погрешностью не более 0,01 г.

Массовую долю серых и окисленных гранул (Х3) в процентах вычисляют по формуле

где т - масса серых и окисленных гранул, г;

m1 - масса навески объединенной пробы, г.

3.10. Определение цвета окрашенных композиций

Образцы из окрашенного полиэтилена для определения цвета в виде диска диаметром 50 или 100 мм, вырубают из пластин, отпрессованных по п. 3.7.

Образцы после изготовления хранят в защищенном от света месте.

Цвет образцов определяют визуально при дневном отраженном свете сравнением с образцом, утвержденным в установленном порядке.

3.11. Плотность определяют по ГОСТ 15139 флотационным методом или методом градиентной колонки при температуре (20,0 ± 0,1) °С. Пластину полиэтилена, отпрессованную по п. 3.7, подвергают термообработке в кипящей дистиллированной воде в течение 1 ч с последующим охлаждением в этой воде до 40 °С в течение 30 - 40 мин в условиях окружающей среды.

Термообработку и охлаждение проводят в стакане типа В-1(2)-150 или В-1(2)-250 по ГОСТ 25336, закрытом крышкой; объем воды должен быть не менее 100 см3. Из охлажденной до комнатной температуры пластины, отступив от ее края на (10 ± 5) мм, вырезают не менее трех образцов для каждой пробы квадраты или треугольники, или прямоугольники площадью (10 ± 2) мм2. Максимальный линейный размер образца не должен превышать 5 мм. Образцы вырезают острым режущим инструментом на деревянной или полиэтиленовой подложке так, чтобы они имели ровные края без заусенцев. Вырезанные образцы промывают в ванночке этиловым спиртом (ГОСТ 18300), извлекают пинцетом, сушат фильтровальной бумагой и осматривают. Образцы не должны иметь неравномерностей окраски, раковин, пузырьков, инородных включений или каких-либо других дефектов. Любое изменение окраски кромки, например, побеление недопустимо.

Для обеспечения полного смачивания образцов при приготовлении основного раствора (этиловый спирт - вода) плотностью 0,910 г/см3 к нему добавляют 1 см3 поверхностно-активного вещества ОП-7 (ГОСТ 8433) на 1600 см3 основного раствора.

(Измененная редакция, Изм. № 2).

3.12. Показатель текучести расплава определяют по ГОСТ 11645 при (190 ± 0,5) °С и нагрузке 21,17 Н (2,16 кгс) на экструзионном пластометре диаметром сопла (2,095 ± 0,005) мм после выдержки материала в нагретом приборе в течение 4 - 5 мин. При определении показателя текучести расплава от 25 до 200 г/10 мин применяют сопло диаметром (1,180 ± 0,005) мм. При этом показатель текучести расплава полиэтилена (I) г/10 мин вычисляют по формуле

где m - средняя масса отрезка, г;

t - время вытекания одного отрезка, мин;

K - коэффициент пересчета, который вычисляют как среднее арифметическое коэффициентов пересчета, полученных на отдельных образцах.

Для определения коэффициента пересчета берут не менее 10 образцов полиэтилена с показателем текучести расплава около 20 г/10 мин и для них определяют показатель текучести расплава параллельно с соплом диаметром (2,095 ± 0,005) мм и (1,180 ± 0,005) мм. Коэффициент пересчета (K) для каждого образца вычисляют по формуле

где I1 - показатель текучести расплава с соплом диаметром (2,095 ± 0,005) мм, г/10 мин;

I2 - показатель текучести расплава с соплом диаметром (1,180 ± 0,005) мм, г/10 мин.

3.13. Определение разброса показателя текучести расплава в пределах одной партии

Показатель текучести расплава для каждой точечной пробы, отобранной по п. 3.5, определяют по п. 3.12.

Среднее арифметическое показателя текучести расплава (Iср) в г/10 мин вычисляют по формуле

где I1, I2,… In-1, In - показатель текучести расплава каждой из точечных проб, г/10 мин;

п - число проб.

Разброс показателя текучести расплава (DI) в процентах вычисляют по формуле

где Imax - максимальный показатель текучести расплава, г/10 мин;

Imin - минимальный показатель текучести расплава, г/10 мин;

Iср - среднее арифметическое показателя текучести расплава, г/10 мин.

3.14. Определение количества включений

На лист белой бумаги размером не менее 400 ´ 700 мм отбирают от объединенной пробы (200 ± 1) г полиэтилена. Затем по (25 ± 5) г гранул распределяют однослойно и внимательно просматривают, отбирая все гранулы, имеющие посторонние включения, загрязнения, вкрапления другого цвета с максимальным размером не менее 0,3 мм (0,2 мм для пленочных марок полиэтилена). Таким образом просматривают всю пробу в течение 5 мин.

Осмотр осуществляется невооруженным глазом при освещении рабочего места электрической лампой мощностью 100 Вт, находящейся от листа на расстоянии примерно 250 мм. Отобранные гранулы классифицируют по размерам включений на 3 группы, указанные в табл. 10.

Таблица 10

Группа

Максимальный размер включений, мм

1

От 0,3 до 0,5 включ.

2

Св. 0,5 » 1,0 »

3

» 1,0 » 2,0 »

Примечания:

1. Нижний предел размера включений 1-й группы для пленочных марок полиэтилена должен быть 0,2 мм.

2. Металлические включения и включения размером свыше 2 мм не допускаются.

Размер включений определяют при помощи десятикратной измерительной лупы (ГОСТ 25706) или сопоставлением с гранулами, имеющими включения размером, соответствующим трем указанным группам.

Количество включений (В) в штуках вычисляют по формуле

В = В1 + 3В2 + 10В3,

где В1 - количество включений 1-й группы;

В2 - количество включений 2-й группы;

В3 - количество включений 3-й группы.

3.15. Технологическая проба полиэтилена на внешний вид пленки

3.15.1. Экструзионный агрегат с отношением длины червяка к диаметру 11 - 25, степенью сжатия от 1:1 до 1:4, степенью раздува 1,0 - 2,5, одно- или двухчервячный.

(Измененная редакция, Изм. № 3).

3.15.2. Проведение испытания

Пленку изготовляют методом экструзии через круглую щель с последующим пневматическим растяжением без фильтрации расплава в виде рукава шириной 200 или 400 мм (в зависимости от типа установки) толщиной (0,06 ± 0,015) мм по технологическим режимам, указанным в табл. 11.

Образец пленки, подлежащий испытанию, отбирают не ранее чем через 5 мин после выхода на заданный режим.

Количество включений (по табл. 7) в полиэтилене пленочных марок подсчитывают визуально, осматривая пленку в проходящем свете на образцах длиной 1,25 при ширине рукава пленки 400 мм и длиной 2,5 м при ширине рукава 200 мм.

Для полиэтилена пленочных марок, кроме марок, предназначенных для изготовления пленки специального назначения, допускается подсчет количества включений на образце длиной 0,3 м с последующим пересчетом на 1 м2.

В зависимости от включений, содержащихся на 1 м2, и их величины устанавливают три вида технологической пробы - А, В, С (табл. 7).

Таблица 11

Показатель текучести расплава, г/10 мин

Температурная зона червячного пресса, °С

Цилиндр

Головка (на выходе)

I

II

III, IV

От 0,2 до 1,0 включ.

120 - 160

130 - 170

170 - 200

170 - 200

Св. 1,0 » 2,5 »

80 - 160

120 - 160

130 - 170

130 - 170

» 3,5 » 4,5 »

75 - 120

120 - 140

120 - 150

120 - 150

» 6,0 » 8,0 »

75 - 100

100 - 110

110 - 130

110 - 130

Примечание. Допустимые отклонения от заданной температуры по зонам должны быть не более ±10 °С.

Для полиэтилена высшего copra марок 15303-003 и 15803-020, предназначенных для изготовления пленки специального назначения, требованиям вида А должны удовлетворять не менее 75 % разовых проб, остальные 25 % в пределах норм, указанных в примечании 4 к табл. 7.

Допускается проводить определение технологической пробы на внешний вид пленки на промышленных экструзионных агрегатах при ширине образца, равной ширине развернутого рукава, и длине, определенной при расчете на 1 м2.

При возникновении разногласий в оценке технологической пробы на внешний вид пленки определение проводят на агрегатах, указанных в п. 3.15.1.

(Измененная редакция, Изм. № 3).

3.16. Стойкость полиэтилена к растрескиванию под напряжением определяют по ГОСТ 13518.

3.17. Предел текучести и прочность при разрыве, относительное удлинение при разрыве определяют по ГОСТ 11262 на образцах типа 1 при (20 ± 2) °С, при этом относительная влажность не нормируется. Образцы вырубают из пластин, отпрессованных по п. 3.7.

Скорость перемещения подвижного захвата должна быть (500 ± 50) мм/мин.

3.18. Массовую долю экстрагируемых веществ определяют по ГОСТ 26393.

(Измененная редакция, Изм. № 3).

3.19. Определение стойкости композиции к термоокислительному старению

(200 ± 1,0) г композиции рецептуры 06 вальцуют 4 ч, композиций рецептур 03, 07, 98-6 ч и композиций рецептур 01, 02, 04, 09, 10, 12, 93 - 97, 99, 100 - 8 ч при следующих условиях:

температура переднего валка - (160 ± 5) °С для композиций с показателем текучести расплава не более 5,5 г/10 мин, (140 ± 5) °С - для композиций с показателем текучести расплава свыше 5,5 до 7,0 г/10 мин; (120 ± 5) °С - для композиций с показателем текучести расплава свыше 7,0 до 12,0 г/10 мин.

Температура заднего валка - ниже на 5 - 10 °С.

Зазор между валками - (0,25 ± 0,05) мм.

Частота вращения ведущего валка - 30 об/мин.

Фрикция - 1:1,2.

Диаметр валка - 150 - 200 мм.

Длина валка - 320 - 450 мм.

Полотно подрезают каждые 30 мин. Температуру валков измеряют непрерывно автоматически. Допускается измерять температуру каждые 30 мин при помощи термоэлектрического преобразователя ТХК. Зазор между валками измеряют щупом по ТУ 2-034-225.

Из вальцованного полотна прессуют пластины в соответствии с п. 3.7 и определяют предел текучести и прочность при разрыве, относительное удлинение при разрыве, а для композиций рецептур 01, 02, 04, 09, 93, 94, 95, 96, 99 - дополнительно тангенс угла диэлектрических потерь.

Композицию считают выдержавшей испытание, если снижение предела текучести при растяжении, прочность при разрыве и относительного удлинения при разрыве составит не более 10 %, а увеличение тангенса угла диэлектрических потерь - не более 25 % по сравнению с нормами, указанными в табл. 5 и 6.

3.20. Определение стойкости композиций к фотоокислительному старению методом облучения, по равномерности распределения сажи и массовой доле сажи

3.20.1. Стойкость композиции к фотоокислительному старению определяют при облучении образцов, отпрессованных по п. 3.7, лампой ДРТ-400 (ДРТ-375), установленной в центре камеры. Вокруг лампы вращается барабан с частотой 10 об/мин.

Испытуемые образцы закрепляют прижимными планками на внутренней поверхности барабана на расстоянии 200 мм от лампы. Температура воздуха внутри барабана на уровне образцов должна быть (50 ± 5) °С, а освещенность поверхности образцов, измеряемая по люксметру (20000 ± 2000) лк. Облучение должно осуществляться при исправной приточно-вытяжной вентиляции. Продолжительность работы лампы составляет 500 ч. До начала облучения новая лампа ДРТ-400 (ДРТ-375) должна отработать вхолостую 50 ч. Допускается прерывность облучения. Допускается использование другой конструкции установки для облучения, но с применением лампы ДРТ- 400 (ДРТ-375) того же светового и температурного режима.

После облучения образцов в течение времени, указанного в табл. 4, определяют температуру хрупкости по ГОСТ 16782 при скорости движения пуансона (2,0 ± 0,2) м/с по ускоренному методу испытания, при этом образец устанавливают облученной поверхностью вниз (облученная поверхность подвергается деформации сжатия).

Композиция считается выдержавшей испытание, если температура хрупкости составит:

для композиций с показателем текучести расплава менее 0,6 г/10 мин - не выше минус 70 °С;

для композиций с показателем текучести расплава от 0,6 до 4,0 г/10 мин - не выше минус 60 °С;

для композиций с показателем текучести расплава до 5,5 г/10 мин - не выше минус 50 °С.

3.19 - 3.20.1. (Измененная редакция, Изм. № 3).

3.20.2. Определение стойкости к фотоокислительному старению композиций, содержащих сажу, по равномерности распределения сажи.

Метод основан на микроскопическом исследовании микропрепаратов, полученных с испытуемых образцов.

Из объединенной пробы композиций, содержащих сажу, берут 3 - 5 гранул, которые закрепляют в микротоме модели «X» специальным держателем, сконструированным взамен замораживающего устройства.

С каждой гранулы ножом микротома делают 3 - 4 микросреза толщиной (0,045 ± 0,005) мм и помещают их между чистыми предметными стеклами на расстоянии 0,5 см друг от друга.

Предметные стекла с микросрезами помещают на ровную чистую поверхность электрической плитки (по ГОСТ 14919), нагретой до температуры (185 ± 5) °С, измеряемой термометром с ценой деления 1 °С, и выдерживают 1 мин без давления и 1 мин под давлением груза массой 2,5 кг, имеющего ровную поверхность.

Для предупреждения растрескивания стекло перед установкой груза покрывают слоем асбеста.

После прессования предметные стекла с микропрепаратами в виде пленок толщиной 0,025 - 0,03 мм охлаждают на воздухе и просматривают под микроскопом МБИ-3 (или другого типа) при 100х увеличении.

Допускается делать снимки испытуемых микропрепаратов под микроскопом с помощью микрофотонасадки МФН-12 или другого типа.

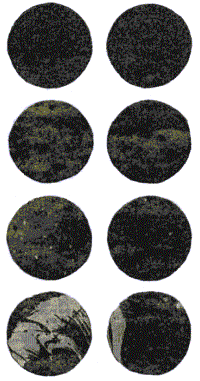

Качество распределения сажи в композиции подразделяется на 4 типа (см. чертеж);

I - лучшее распределение сажи, характеризующееся однородным темным фоном без отдельных агломератов сажи;

II - хорошее распределение сажи, характеризующееся однородным темным фоном с незначительным числом агломератов сажи;

III - удовлетворительное распределение сажи, характеризующееся темным фоном с незначительным числом агломератов сажи и небольшим количеством светлых точек (слабоокрашенные участки) или темным фоном с большим числом мелких агломератов сажи;

IV - плохое распределение сажи, характеризующееся неоднородным фоном с большим числом агломератов сажи.

Стойкость к фотоокислительному старению композиций полиэтилена, содержащих 2,0 % сажи и более, эквивалентна 500 ч облучения лампой ДРТ-400 (ДРТ-375) при (50 ± 5) °С, если распределение сажи соответствует I и II типам полиэтилена; содержащего 0,5 % сажи - 240 ч облучения лампой ДРТ-400 (ДРТ-375) при (50 ± 5) °С, если распределение сажи соответствует III типу.

При этом температуры хрупкости должны соответствовать значениям, указанным в п. 3.20.1.

3.20.3. При разногласиях, возникших в оценке стойкости композиций полиэтилена к фотоокислительному старению, определение проводят методом облучения лампой ДРТ-400 (ДРТ-375).

3.20.4. Массовую долю сажи определяют по ГОСТ 26311.

(Введен дополнительно, Изм. № 3).

3.21. Массовую долю летучих веществ определяют по ГОСТ 26359. При этом пробы взвешивают и хранят в стакане (бюксе), закрытом крышкой.

(Измененная редакция, Изм. № 3).

3.22. Тангенс угла диэлектрических потерь и диэлектрическую проницаемость при частоте 106 Гц определяют по ГОСТ 22372 на дисках толщиной (1,0 ± 0,1) мм, диаметром (50 ± 0,5) мм. Образцы вырубают из пластин, отпрессованных по п. 3.7.

3.23. Электрическую прочность при переменном напряжении частотой 50 Гц определяют по ГОСТ 6433.3 в трансформаторном масле (ГОСТ 982) с применением цилиндрических электродов из нержавеющей стали или латуни (ГОСТ 17711) при плавном подъеме напряжения, при этом напряжение должно повышаться от нуля равномерно таким образом, чтобы пробой происходил в интервале времени от 10 до 20 с с момента начала подъема напряжения. Диаметр электродов должен быть (25 ± 0,5) мм, радиус закругления - 2,5 мм, высота - не менее 25 мм. Образцы в форме дисков диаметром (100 ± 1) мм вырубают из пластин, отпрессованных по п. 3.7.

Типы распределения сажи

3.24. Запах и привкус водных вытяжек определяют по ГОСТ 22648 после выдержки в течение 24 ч объединенной пробы в рассыпанном состоянии в комнатной среде.

3.11 - 3.24. (Измененная редакция, Изм. № 2).

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Полиэтилен упаковывают в пяти-, четырехслойные мешки по ГОСТ 2226 марки НМ с открытой горловиной и внутренним полиэтиленовым вкладышем или в мешки пяти-, четырехслойные по ГОСТ 2226 марки ПМ с открытой или закрытой горловиной, или в полиэтиленовые мешки по ГОСТ 17811, или в специальные бумажные мешки, имеющие клапан, или в полиэтиленовые мешки, размеры и форма которых определяются возможностями специальной упаковочной установки, обеспечивающие сохранность и качество продукции.

По соглашению с потребителем допускается полиэтилен упаковывать в другие мешки, по качеству соответствующие требованиям вышеуказанной нормативной документации.

При упаковывании полиэтилена, предназначенного на экспорт, число слоев бумажных мешков должно быть не менее пяти.

Горловину вкладыша и полиэтиленовых мешков заваривают или прошивают машинным способом, горловину бумажных мешков прошивают машинным способом. Клапаны должны быть заправлены внутрь.

Полиэтилен упаковывают в мягкие специализированные контейнеры для сыпучих продуктов, в том числе разового использования типа МКР-1,ОС или МКР-1,ОМ.

Масса полиэтилена в мешке должна быть (20,0 ± 0,3) или (25 ± 0,3) кг.

4.2. Полиэтилен, предназначенный для районов Крайнего Севера, упаковывают в специальные пятислойные бумажные мешки с внутренним полиэтиленовым покрытием, обеспечивающие сохранность и качество продукции.

Для длительного хранения полиэтилен упаковывают в пяти-, четырехслойные мешки по ГОСТ 2226 марки НМ с открытой горловиной с внутренним полиэтиленовым вкладышем или в мягкие контейнеры.

По соглашению с потребителем допускается упаковывать полиэтилен в пяти-, четырехслойные мешки по ГОСТ 2226 марки ПМ или в полиэтиленовые мешки по ГОСТ 17811.

Полиэтилен, предназначенный для экспорта, упаковывают в соответствии с требованиями заказа-наряда внешнеторгового объединения.

4.3. Транспортная маркировка - по ГОСТ 14192 с указанием манипуляционных знаков «Беречь от влаги», «Беречь от нагрева» и следующих данных:

наименования и товарного знака предприятия-изготовителя;

обозначения полиэтилена (без указания сорта и назначения);

номера партии;

года изготовления;

массы нетто.

Допускается на полиэтиленовые мешки, получаемые на специальной упаковочной установке, вместо манипуляционных знаков наносить соответствующие надписи.

Полиэтилен, предназначенный для экспорта, маркируют несмываемой краской в соответствии с заказом-нарядом внешнеторгового объединения.

Размеры букв должны быть не менее 7 мм.

Обозначение полиэтилена наносят шрифтом большего размера, чем остальные обозначения.

Маркировку полиэтилена, упакованного в мягкие контейнеры, наносят на его боковую поверхность.

На боковой поверхности контейнера-цистерны, вагона для гранулированных полимеров, специальных цистерн грузоотправителя и автоцистерны несмываемой краской должна быть нанесена надпись: «Полиэтилен» и трафареты приписки.

(Измененная редакция, Изм. № 3; Поправка, ИУС 5-89).

4.4. Полиэтилен транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

При транспортировании морским транспортом бумажные мешки должны дополнительно вкладываться в полиэтиленовые мешки.

Допускается по соглашению с потребителем транспортировать полиэтилен насыпью в железнодорожных вагонах моделей 17-495 и 17-917, а также в контейнерах-цистернах по ГОСТ 26380 и специальных цистернах грузоотправителя, предназначенных для перевозки полиэтилена, автоцистернах типа К104ОЭ, принадлежащих заводу-изготовителю.

Пакетирование полиэтилена - по правилам перевозки грузов, утвержденным соответствующими ведомствами, размеры пакета должны соответствовать ГОСТ 24597, средства скрепления - ГОСТ 21650.

4.1 - 4.4. (Измененная редакция, Изм. № 2).

4.5. Полиэтилен хранят в закрытом помещении, исключающем попадание прямых солнечных лучей, на расстоянии не менее 1 м от нагревательных приборов.

4.6. Условия хранения полиэтилена, обеспечивающие гарантийные сроки хранения, указанные в разд. 5, - температура не выше 25 °С, относительная влажность - 40 - 80 %.

4.7. Перед вскрытием мешки с полиэтиленом должны быть выдержаны не менее 12 ч в производственном помещении.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие полиэтилена требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

5.2. Гарантийный срок хранения полиэтилена с показателем текучести расплава до 12 г/10 мин устанавливается со дня изготовления для базовых марок - 3 года, для композиций, в зависимости от рецептуры в соответствии с табл. 13.

Таблица 13*

Рецептура

Гарантийный срок хранения, годы

08

3

03, 06, 07, 14, 98

5

01, 02, 04, 09, 10, 12, 93 - 97, 99, 100

7

(Измененная редакция, Изм. № 3).

* Табл. 12 (Исключена, Изм. № 2).

5.3. (Исключен, Изм. № 2).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Базовые марки полиэтилена и композиций на их основе при комнатной температуре не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с ними не требует особых мер предосторожности.

6.2. При затаривании и механической обработке полиэтилена возможно образование мелкой пыли, а при нагревании в процессе переработки выше 140 °С возможно выделение в воздух летучих продуктов термоокислительной деструкции, содержащих органические кислоты, карбонильные соединения, в том числе формальдегид и ацетальдегид, окись углерода.

6.3. Предельно допустимые концентрации в воздухе рабочей зоны, мг/м3:

Класс опасности по ГОСТ 12.1.007

формальдегида............................................... 0,5............................................ 2

ацетальдегида................................................ 5,0............................................ 3

органических кислот (в пересчете на

уксусную кислоту)......................................... 5,0............................................ 3

окиси углерода............................................... 20,0.......................................... 4

аэрозоля полиэтилена................................... 10,0.......................................... 3

6.2, 6.3. (Измененная редакция, Изм. № 2).

6.4. Переработка полиэтилена должна проводиться при работающей местной вытяжной и общеобменной вентиляции, при строгом соблюдении технологического режима.

6.5. При поднесении открытого пламени полиэтилен загорается без взрыва и горит коптящим пламенем с образованием расплава и выделением газообразных продуктов, указанных в п. 6.2.

Температура воспламенения полиэтилена около 300 °С, температура самовоспламенения около 400 °С. При возникновении пожара тушить всеми известными средствами пожаротушения.

Максимальное давление взрыва пыли полиэтилена дисперсностью 0,071 мм составляют 50 кПа, максимальная скорость нарастания давления при взрыве 13100 кПа×с-1, минимальная энергия зажигания 5,6 мДж, минимальное взрывоопасное содержание кислорода при разбавлении пылевоздушной смеси азотом 9 % объемных.

(Измененная редакция, Изм. № 2).

6.6. В соответствии с правилами защиты от статического электричества оборудование должно быть заземлено, относительная влажность в рабочих помещениях должна быть не ниже 50 %. Рабочие места должны быть снабжены резиновыми ковриками.

ПРИЛОЖЕНИЕ 1
Обязательное

ПЕРЕЧЕНЬ БАЗОВЫХ МАРОК И РЕЦЕПТУР ДОБАВОК, ДОПУЩЕННЫХ ДЛЯ КОНТАКТА С ПИЩЕВЫМИ ПРОДУКТАМИ, ИЗГОТОВЛЕНИЯ ИГРУШЕК, ДЛЯ ВОДОСНАБЖЕНИЯ И ДЛЯ ИСПОЛЬЗОВАНИЯ В МЕДИЦИНЕ

Базовые марки

Рецептуры добавок (табл. 2)

Рецептуры окрашивания (приложение 3)

Для контакта с пищевыми продуктами

10204-003

10604-007

10703-020

10803-020

11304-040

11503-070

15303-003

15803-020

16204-020

16803-070

16904-040

17504-006

17703-010

18103-035

18303-120

10713-020

10813-020

11513-070

15813-020

03, 07, 08, 79

001, 002, 134, 174, 301, 305, 403, 504, 530, 701, 703

Для покрытия изделий, допущенных для контакта с пищевыми продуктами

11503-070

16803-070

18303-120

10713-020

10813-020

11513-070

15813-020



802, 901

Для изготовления игрушек

10204-003

15303-003

17603-006

10604-007

17703-010

10703-020

10803-020

15803-020

16204-020

16904-040

18103-035

11304-040

11503-070

16803-070

17504-006

18303-120

03, 07, 08, 79

001, 002, 134, 174, 109, 244, 301, 305, 403, 504, 530, 701, 703, 801, 802, 803, 901

Для изготовления труб и фитингов, допущенных для холодного хозяйственно-питьевого водоснабжения

10204-003

14, 98

301, 305, 703

15303-003

Для изготовления изделий медицинского назначения узлов и деталей медицинской аппаратуры, приборов и инструментов

17603-006

17703-010

15803-020

18103-035

16803-070

18303-120





Для изготовления изделий, допущенных для упаковки и укупорки лекарственных средств

10703-020

10803-020

11503-070

15803-020

16803-070

17603-006

17703-010

18103-035

18303-120

03, 07

301, 305, 703

Для контакта с тканями организма, в том числе для внутреннего протезирования

17603-006

17703-010

15803-020

18103-035

16803-070

18303-120





Примечание. Рецептуры 401, 403, предназначенные для контакта с пищевыми продуктами, могут применяться только для контакта с сухими и сыпучими пищевыми продуктами и изделиями разового пользования для затаривания жидких пищевых продуктов при температуре не выше плюс 20 °С в течение 24 ч.

Перечисленные базовые марки полиэтилена и композиции на их основе могут быть использованы для изготовления:

деталей машин, оборудования и инвентаря, предназначенных для переработки всех пищевых продуктов, за исключением жиров и жиросодержащих продуктов, при температуре окружающей среды и времени контакта не более 2 ч;

пленок, предназначенных для упаковки всех пищевых продуктов (включая герметичную упаковку), за исключением продуктов, содержащих более 30 % жира;

тары и упаковочных материалов типа лотков, ящиков и других открытых емкостных изделий, предназначенных для контакта с сухими и сыпучими пищевыми продуктами и пищевыми концентратами, не содержащими жира, при температуре окружающей среды;

лотков и ящиков, предназначенных для хранения всех пищевых продуктов, за исключением жиров и жиросодержащих продуктов, в течение суток при охлаждении до плюс 5 °С;

пробок для укупорки бутылок с алкогольными и безалкогольными напитками.

Базовые марки полиэтилена и композиции на их основе, перечисленные в данном приложении, могут перерабатываться только в конкретные виды изделий, которые разрешены Министерством здравоохранения.

Приложение 1. (Измененная редакция, Изм. № 1, 3).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Марка полиэтилена

Метод переработки

Рекомендуемое назначение

15003-002

15503-004

Прессование

Для листов, плит, фитингов и других технических изделий

15003-002

15303-003

10204-003

Экструзия

Для напорных труб (только в виде композиций)

15503-004

16305-005

17603-006

17504-006

10604-007

16005-008

17703-010

16603-011

10703-020

10803-020

16204-020

16405-020

То же

Для профильно-погонажных изделий

15303-003

10204-003

15503-004

16305-005

17603-006

17504-006

10604-007

Литье

Для фитингов

17603-006

17504-006

10604-007

16005-008

17703-010

16603-011

17803-015

15803-020

10703-020

10803-020

То же

Для малогабаритных изделий:

а) со стенками толщиной 3 мм и более

16204-020

16405-020

Литье



17803-015

15803-020

10703-020

10803-020

16204-020

16405-020



б) со стенками толщиной 1,5 мм и более

11304-040

16904-040

11503-070

16803-070

17305-070



в) со стенками толщиной 0,5 мм и более

17803-015

10703-020

10803-020

15803-020

16204-020

10404-020

16405-020

18003-030

18103-035

16904-040

11304-040

18203-055

16803-070

11503-070

17305-070

То же

Для крупногабаритных изделий:

а) со стенками толщиной 3 мм и более

18003-030

18103-035

11304-040

16904-040

18203-055

11503-070

16803-070

17305-070



б) со стенками толщиной 1,5 мм и более

11503-070

16803-070

17305-070

18303-120

Литье

в) со стенками толщиной 0,8 мм и более

18303-120

17403-200

12003-200

12103-200

18404-200

18705-200



г) со стенками толщиной 0,5 мм и более, с улучшенной глянцевой поверхностью и хорошими эластичными свойствами

10803-020

10703-020

15803-020

16204-020

16405-020

Выдувание

Для формования выдувных изделий

а) вместимостью до 10 дм3

15303-003

10204-003

15503-004

16305-005

17603-006

10604-007

16005-008

17703-010

16603-011

17803-015

10703-020

10803-020

15803-020

16204-020

16405-020



б) вместимостью до 30 дм3

15303-003

10204-003

15503-004

16305-005

17603-006



в) вместимостью более 30 дм3

15303-003

10204-003

15503-004

16305-005

17603-006

10604-007

Выдувание

г) с большим сопротивлением к растрескиванию для дезинфицирующих и моющих средств

10703-020

10803-020

15803-020

16204-020

16405-020



д) сосудов и бутылей для химических реактивов

16803-070

11503-070

17305-070

Ротационное формование

Крупногабаритные изделия технического назначения, вместимостью свыше 200 дм3

11503-070

16803-070

17305-070

18303-120

Экструзия

Для нанесения на бумагу ткани и др.

11503-070

16803-070

17305-070

18303-120

12003-200

12103-200

17403-200

18404-200

18705-200

Напыление

Для покрытия различных изделий

18203-055

16803-070

11503-070

17305-070

18303-120

17403-200

Заливка

Заливочные компаунды для заполнения деталей электрооборудования

12003-200

12103-200

18404-200

18705-200

Заливка



15303-003

15803-020

16405-020

Экструзия

Для пленок и пленочных изделий:

а) специального назначения

15303-003

15503-004

10604-007

16005-008

17703-010

17504-006

17603-006

15803-020



б) термоусадочных

15303-003

15803-020

16904-040

17305-070



в) тонких

17803-015

16204-020

10803-020

15803-020

11503-070

10204-003

15303-003



г) общего назначения (технические для укрытия теплиц и кормов и других сельскохозяйственных нужд)

15003-002

10204-003

15303-003

15803-020

15303-003

15503-004

17504-006



д)* для изготовления мешков под удобрения и других сельскохозяйственных изделий

17603-006

10604-007

17703-010

Экструзия



17703-010

10803-020

15803-020

11503-070

15303-003

17504-006

16204-020

16904-040



е) для контакта с пищевыми продуктами (включая герметичную упаковку)

* Для изготовления сварных закрытых (клапанных) мешков рекомендуется использовать полиэтилен марки 10204-003.

Приложение 2. (Измененная редакция, Изм. № 1, 3).

ПРИЛОЖЕНИЕ 3
Рекомендуемое

РЕЦЕПТУРЫ ОКРАШИВАНИЯ ПОЛИЭТИЛЕНА ВЫСОКОГО ДАВЛЕНИЯ

Наименование цвета

Номер рецептуры

Наименование пигмента

Массовая доля пигмента в окрашенном полиэтилене, %

Обозначение стандарта

Светло-розовый

105

Кадмий красный светлый

0,02

-



Титана двуокись пигментная марки Р-02

0,3

ГОСТ 9808

Красный

135

Лак красный ЖБ

0,2

ГОСТ 8573

Красный

134

Лак красный ЖБ

0,4

ГОСТ 8573



Титана двуокись пигментная марки Р-02

0,2

ГОСТ 9808

Красный

103

Лак рубиновый СК

0,2

ГОСТ 7436



Титана двуокись пигментная марки Р-02

0,5

ГОСТ 9808

Красный

139

Кадмий красный темный

0,4

-



Лак рубиновый СК

0,012

ГОСТ 7436



Литапон сухой

0,12

-

Красный

155

Кадмий красный темный

0,8

-

Темно-красный

174

Лак рубиновый СК

0,2

ГОСТ 7436

Оранжевато-красный

127

Кадмий красный светлый

0,6

-

Красновато-оранжевый

244

Лак оранжевый

0,4

ГОСТ 1338





Титана двуокись пигментная марки Р-02

0,2

ГОСТ 9808

Светло-оранжево-розовый

106

Кадмий оранжевый

0,05

-





Титана двуокись пигментная марки Р-02

0,5

ГОСТ 9808

Слоновая кость

300

Кадмий желтый средний

0,3

-





Титана двуокись пигментная марки Р-02

1,0

ГОСТ 9808

Желтый

328

Кадмий желтый средний

0,3

-





Титана двуокись пигментная марки Р-02

0,2

ГОСТ 9808

Желтый

329

Кадмий желтый средний

0,6

-





Титана двуокись пигментная марки Р-02

0,2

ГОСТ 9808

Лимонный

325

Кадмий лимонный

0,6

-





Титана двуокись пигментная марки Р-02

0,2

ГОСТ 9808

Красновато-коричневый

743

Железоокисный пигмент красный марки «К»

0,6

-

Коричневый

759

Железоокисный пигмент красный «К»

0,8

-





Пигмент голубой фталоцианиновый

0,015

ГОСТ 6220

Темный серовато- коричневый

780

Кадмий желтый средний

0,2

-





Железоокисный пигмент красный «К»

0,4

-





Углерод технический (сажа) марки ДГ- 100

0,2

ГОСТ 7885

Ярко-желтовато-зеленый

412

Кадмий лимонный

0,3

-





Пигмент зеленый фталоцианиновый

0,008

-





Титана двуокись пигментная марки Р- 02

0,2

ГОСТ 9808

Ярко-зеленый

414

Кадмий лимонный

0,1

-





Пигмент зеленый фталоцианиновый

0,015

-

Зеленый

442

Кадмий желтый средний

0,5

-





Пигмент зеленый фталоцианиновый

0,08

-





Титана двуокись пигментная марки Р-02

0,2

ГОСТ 9808

Темный желтовато-зеленый

471

Окись хрома техническая марки ОХП-1

0,8

ГОСТ 2912

Бирюзовый

403

Пигмент зеленый фталоцианиновый

0,01

-





Титана двуокись пигментная марки Р- 02

0,2

ГОСТ 9808

Ярко-голубой

530

Пигмент голубой фталоцианиновый

0,015

ГОСТ 6220





Титана двуокись пигментная марки Р- 02

0,2

ГОСТ 9808

Синий

530

Пигмент голубой фталоцианиновый 2 «ЗУ»

0,2

-





Титана двуокись пигментная марки Р-02

0,5

ГОСТ 9808

Синий

504

Ультрамарин синий сухой марки УС

0,8

ГОСТ 9808

Белый

002

Титана двуокись пигментная марки Т-02

0,5

ГОСТ 9808

Белый

001

Титана двуокись пигментная марки Р- 02

0,8

ГОСТ 9808

Серебристо-серый

803

Пудра алюминиевая пигментная марки ПАП-2

0,5

ГОСТ 5494

Серый

802

Углерод технический (сажа) марки ДГ- 100

0,03

ГОСТ 7885





Титана двуокись пигментная марки Р-02

0,6

ГОСТ 9808

Светло-серый

801

Углерод технический (сажа) марки ДГ- 100

0,003

ГОСТ 7885





Титана двуокись пигментная марки Р- 02

1,0

ГОСТ 9808

Черный

901

Углерод технический (сажа) марки ДГ- 100

0,4

ГОСТ 7885

Приложение 3. (Измененная редакция, Изм. № 1, 3).

ПРИЛОЖЕНИЕ 4
Справочное

Таблица 2*

Показатели марок полиэтилена с показателем текучести расплава свыше 0,2 до 20 г/10 мин

* Таблица 1. (Исключена, Изм. № 3).

Наименование показателя

Норма

1. Температура плавления, °С

103 - 110

2. Насыпная плотность, г/см3

0,5 - 0,6

3. Твердость по вдавливанию шарика под заданной нагрузкой,



Па

(1,66 - 2,25)×105

(кгс/см2)

(1,7 - 2,3)

4. Усадка при литье, %

1,0 - 3,5

5. Водопоглощение за 30 сут, %

0,020

6. Разрушающее напряжение при изгибе,



Па

(117,6 - 196,07)×105

(кгс/см2)

(120 - 200)

7. Предел прочности при среде,



Па

(137,2 - 166,6)×105

(кгс/см2)

(140 - 170)

8. Удельное объемное электрическое сопротивление, Ом × см

1×1016 - 1×1017

9. Удельное поверхностное электрическое сопротивление, Ом

1015

10. Температура хрупкости, °С, не выше, для полиэтилена с показателем текучести расплава в г/10 мин



0,2 - 0,3

Минус 120

0,6 - 1,0

Минус 110

1,5 - 2,2

Минус 100

3,5

Минус 80

5,5

Минус 70

7 - 8

Минус 60

12

Минус 55

20

Минус 45

11. Модуль упругости (секущий), Па (кгс/см2) для полиэтилена плотностью в г/см3



0,917 - 0,921

(882,3 - 1274,5)×105

(900 - 1300)

0,922 - 0,926

(1372 - 1764,7)×105

(1400 - 1800)

0,928

2107,8×105 (2150)

12. Тангенс угла диэлектрических потерь при частоте 1010 Гц

0,0002 - 0,0005

13. Диэлектрическая проницаемость при частоте 1010 Гц

2,25 - 2,31

Приложение 4. (Измененная редакция, Изм. № 1, 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР

РАЗРАБОТЧИКИ

З.Н. Поляков, И.Н. Андреева, В.М. Южин, Е.А. Лебедева, А.Н. Карасев, Н.Н. Боровкова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 11.10.77 № 2425

3. ВЗАМЕН ГОСТ 16337-70, ГОСТ 5.1308-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 12.1.007-76

6.3

ГОСТ 618-73

3.7

ГОСТ 982-80

3.23

ГОСТ 1338-78

Приложение 3

ГОСТ 2226-88

4.1; 4.2

ГОСТ 2912-79

Приложение 3

ГОСТ 5494-95

Приложение 3

ГОСТ 6220-76

Приложение 3

ГОСТ 6433.1-71

3.7; 3.23

ГОСТ 6433.3-71

1.9; 3.23

ГОСТ 7436-74

Приложение 3

ГОСТ 7730-89

3.7

ГОСТ 7885-86

Приложение 3

ГОСТ 8433-81

3.11

ГОСТ 8573-77

Приложение 3

ГОСТ 9808-84

Приложение 3

ГОСТ 11262-80

1.8; 3.17

ГОСТ 11645-73

3.12

ГОСТ 12019-66

3.7

ГОСТ 12423-66

3.7

ГОСТ 13518-68

1.8; 3.16

ГОСТ 14192-77

4.3

ГОСТ 14919-83

3.20.2

ГОСТ 15139-69

3.11

ГОСТ 16782-92

3.20.1

ГОСТ 17711-93

3.23

ГОСТ 17811-78

4.2

ГОСТ 18300-87

3.11

ГОСТ 21650-76

4.4

ГОСТ 22372-77

1.9; 3.22

ГОСТ 22648-77

3.24

ГОСТ 24597-81

4.4

ГОСТ 25336-82

3.11

ГОСТ 25706-83

3.14

ГОСТ 26311-84

3.20.4

ГОСТ 26359-84

3.21

ГОСТ 26380-84

4.4

ГОСТ 26393-84

3.17

ТУ 2-034-225-87

3.19

5. Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в мае 1979 г., декабре 1983 г., июне 1988 г. (ИУС 7-79, 4-84, 10-88), Поправками (ИУС 5-89, 1-99)








ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
