ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
НИППЕЛИ ШАРОВЫЕ
КОНСТРУКЦИЯ
ГОСТ
23355-78
ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
Ю.А. Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от
16.11.78 № 3006
Изменение № 3 принято Межгосударственным Советом по
стандартизации, метрологии и сертификации 12.10.95, протокол № 8
За принятие проголосовали:
|
Наименование
государства
|
Наименование
национального органа по стандартизации
|
|
Республика Белоруссия
|
Госстандарт Белоруссии
|
|
Республика Казахстан
|
Госстандарт Республики Казахстан
|
|
Республика Молдова
|
Молдовастандарт
|
|
Российская Федерация
|
Госстандарт России
|
|
Республика Таджикистан
|
Таджикгосстандарт
|
|
Туркменистан
|
Главная государственная инспекция
Туркменистана
|
|
Украина
|
Госстандарт Украины
|
3. ВЗАМЕН ГОСТ 20987-75; ГОСТ 22890-77
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу №
7-95 Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (ноябрь 1997
г.) с Изменениями № 1, 2, 3, утвержденными в июле 1982
г., мае 1989
г., августе 1996
г. (ИУС 11-82, 8-89, 11-96)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
|
Соединения трубопроводов резьбовые
НИППЕЛИ ШАРОВЫЕ
Конструкция
Threaded pipeline
connections. Ball nipple.
Construction
|
ГОСТ
23355-78
|
Дата введения 01.01.80
1. Настоящий
стандарт распространяется на шаровые ниппели, применяемые в резьбовых соединениях
трубопроводов, арматуре и гидропневмооборудовании с углом конуса 24°.
Обязательные требования к качеству
продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану
окружающей среды, изложены в пп. 2, 3,
5
и 7
настоящего стандарта.
Стандарт может быть использован для
сертификации с объемами и методами сертификационных испытаний по ГОСТ
15763.

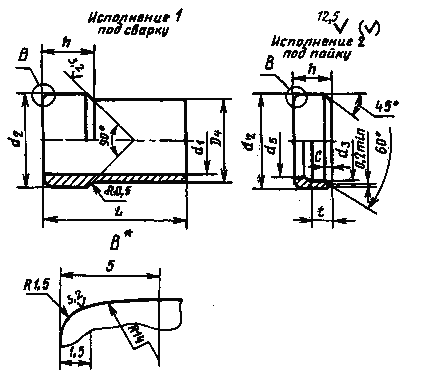

2. Конструкция и основные
размеры ниппелей должны соответствовать указанным на чертеже и в таблице.
* Форма
ниппеля на выносном элементе В - рекомендуемая.
Размеры в мм
|
Групп-
па
|
Номи-
нальный
размер
(условный
проход)
DN(Dy)
|
Наружный
диаметр Dн
|
d1
|
d2
|
d3
|
d4
|
d5
|
h
|
t
|
L*
|
с (пред,
откл.
+0,1)
|
Масса
1000 шт.,
кг, исполнения
|
|
Пред. откл.
|
|
h12
|
F11
|
h13
|
1
|
2
|
|
1
|
2,5
|
4
|
3
|
5,3
|
4,
|
4
|
3
|
7,0
|
4,0
|
28
|
0,2
|
1,43
|
0,39
|
|
3,0
|
5
|
6,8
|
5,
|
5
|
2,35
|
0,85
|
|
2
|
4,0
|
6
|
8,5
|
6,
|
6
|
4
|
9,0
|
30
|
0,5
|
4,45
|
2,14
|
|
6,0
|
8
|
5
|
10,5
|
8,
|
8
|
6
|
32
|
9,13
|
2,83
|
|
8,0
|
10
|
7
|
12,7
|
10,
|
10
|
8
|
34
|
0,6
|
12,69
|
3,74
|
|
10,0
|
12
|
8
|
14,7
|
12,
|
12
|
10
|
36
|
19,87
|
4,45
|
|
12,0
|
15
|
10
|
17,5
|
15,
|
15
|
13
|
38
|
31,00
|
5,00
|
|
(16)
|
18,7
|
16,
|
16
|
14
|
34,13
|
5,87
|
|
15,0
|
18
|
13
|
20,5
|
18,
|
18
|
16
|
10,0
|
4,5
|
40
|
34,89
|
7,22
|
|
20,0
|
22
|
17
|
24,5
|
22,1
|
22
|
20
|
11,0
|
5,5
|
52,43
|
9,68
|
|
25,0
|
28
|
23
|
30,5
|
28,1
|
28
|
26
|
12,0
|
6,0
|
42
|
83,03
|
13,13
|
|
32,0
|
(34)
|
29
|
37,2
|
34,2
|
34
|
33
|
13,0
|
6,5
|
44
|
0,7
|
111,25
|
18,66
|
|
35
|
38,0
|
35,2
|
35
|
112,00
|
19,00
|
|
40,0
|
42
|
36
|
45,0
|
42,2
|
42
|
36
|
13,5
|
175,16
|
37,64
|
|
3
|
3,0
|
6
|
2,5
|
8,5
|
6,1
|
6
|
3
|
9,0
|
6,0
|
30
|
0,5
|
6,06
|
1,92
|
|
4,0
|
8
|
4
|
10,5
|
8,
|
8
|
4
|
32
|
10,70
|
2,46
|
|
5,0
|
10
|
6
|
12,7
|
10,1
|
10
|
8
|
34
|
0,6
|
17,21
|
3,27
|
|
6,0
|
12
|
8
|
14,7
|
12,
|
12
|
10
|
36
|
25,49
|
3,88
|
|
8,0
|
(И)
|
9
|
16,7
|
14,
|
14
|
12
|
38
|
35,91
|
4,48
|
|
10,0
|
16
|
11
|
18,7
|
16,
|
16
|
14
|
34,13
|
5,09
|
|
12,0
|
20
|
14
|
23,3
|
20,
|
20
|
18
|
11,5
|
7,5
|
40
|
1,0
|
55,32
|
10,39
|
|
15,0
|
25
|
19
|
28,2
|
25,
|
25
|
22
|
42
|
77,21
|
13,05
|
|
20,0
|
30
|
24
|
33,3
|
30,
|
30
|
28
|
12,0
|
152,83
|
16,30
|
|
25,0
|
38
|
32
|
41,2
|
38,
|
38
|
36
|
13,5
|
8,5
|
44
|
236,28
|
22,68
|
* В
технически обоснованных случаях по согласованию с изготовителем допускается
изготавливать ниппели размером L больше
установленного в таблице.
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного
обозначения шарового ниппеля группы 2 для
соединения с наружным диаметром трубы 6
мм, исполнения 1:
Ниппель 2-6-1 ГОСТ 23355-78
То же, исполнения 2:
Ниппель 2-6-2 ГОСТ 23355- 78
3. Предельные отклонения размеров
обрабатываемых поверхностей, не ограниченных допусками, - по среднему классу
точности ГОСТ 25670.
1-3. (Измененная
редакция, Изм. № 3).
4. (Исключен,
Изм. № 3).
5. Подготовка кромок
ниппеля под сварку с трубопроводом - по ГОСТ 16037.
6. Рекомендуемые значения
номинального (условного) давления для каждой группы соединений с шаровым
ниппелем - по ГОСТ 15763, приложение 3; примеры сборки - по ГОСТ 22525, приложение 2.
7. Технические требования,
приемка, методы испытаний и рекомендации по монтажу - по ГОСТ 15763.
6, 7. (Измененная редакция, Изм. № 3).
|
|
