МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ
ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ» КЛАССА ТОЧНОСТИ А
|
ГОСТ
2528-73
|
|
Конструкция
и размеры
|
|
Hexagon slotted nuts with reduced width
across flats, accuracy class A. Construction and dimensions
|
Дата введения 01.01.74
Настоящий стандарт
распространяется на прорезные с уменьшенным размером «под ключ» шестигранные
гайки класса точности А с диаметром резьбы от 8 до 48 мм.
(Измененная редакция, Изм. № 2).
1. Конструкция

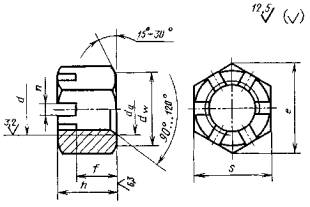

и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Таблица 1
Размеры, мм
|
Номинальный диаметр резьбы d
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
(27)
|
30
|
(33)
|
36
|
(39)
|
42
|
48
|
|
Шаг резьбы
|
крупный
|
1,25
|
1.5
|
1,75
|
2
|
2
|
2,5
|
2,5
|
2,5
|
3
|
3
|
3,5
|
3,5
|
4
|
4
|
4,5
|
5
|
|
мелкий
|
1
|
1,25
|
1,25
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
2
|
2
|
2
|
2
|
3
|
3
|
3
|
|
|
Размер «под ключ» S
|
12
|
14
|
16
|
18
|
21
|
24
|
27
|
30
|
34
|
36
|
41
|
46
|
50
|
55
|
60
|
70
|
|
Высота h
|
9,5
|
12
|
15
|
16
|
19
|
21
|
22
|
26
|
27
|
30
|
33
|
35
|
38
|
40
|
46
|
50
|
|
Диаметр описанной
окружности e,
не менее
|
13,3
|
15,5
|
17,8
|
20,0
|
23,4
|
26,8
|
30,1
|
33,5
|
37,7
|
40,0
|
45,6
|
51,3
|
55,8
|
61,3
|
67,0
|
78,3
|
|
dw, не менее
|
10,6
|
12,6
|
14,6
|
16,6
|
19,6
|
22,5
|
25,3
|
27,7
|
31,7
|
33,2
|
38,3
|
42,7
|
46,6
|
51,1
|
55,9
|
65,8
|
|
Число прорезей
|
6
|
8
|
|
Ширина прорези n
|
2,5
|
2,8
|
3,5
|
4,5
|
5,5
|
7
|
9
|
|
Расстояние от опорной
поверхности до основания прорези f
|
6,5
|
8
|
10
|
11
|
13
|
15
|
16
|
18
|
19
|
22
|
24
|
26
|
29
|
31
|
34
|
38
|
|
Диаметр фаски da
|
не менее
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
33
|
36
|
39
|
42
|
48
|
|
не более
|
8,75
|
10,8
|
13,0
|
15,1
|
17,3
|
19,4
|
21,6
|
23,8
|
25,9
|
29,2
|
32,4
|
35,6
|
38,9
|
42,2
|
45,4
|
51,8
|
|
Размер шплинта
(рекомендуемый) по ГОСТ 397
|
2×20
|
2,5×25
|
3,2×25
|
4×32
|
4×36
|
5×40
|
5×45
|
6,3×50
|
6,3×56
|
6,3×63
|
6,3×71
|
8×71
|
8×80
|
Примечания:
1. Размеры, заключенные в скобки,
применять не рекомендуется.
2. Для изделий, спроектированных до 01.01.91,
допускается применять гайки с размерами, указанными в приложении 2.
Пример условного обозначения
гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска
6Н, класса прочности 5 без покрытия:
Гайка М12 - 6Н.5 ГОСТ 2528-73
То же, с мелким шагом резьбы с
полем допуска 6Н, с покрытием 01 толщиной 9 мкм:
Гайка М12×1.25 - 6Н.5.019 ГОСТ 2528-73
(Измененная редакция, Изм. № 1, 2, 3, 4).
2. Резьба
- по ГОСТ
24705.
(Измененная редакция, Изм. № 3).
3. Допускается выполнение фаски
со стороны прорези.
3а. Форма дна прорези может быть
плоской, скругленной или с фаской.
(Введен дополнительно, Изм. № 2).
4.
Технические требования - по ГОСТ 1759.0;
класс прочности гаек: 4, 5, 6.
(Измененная редакция, Изм. № 4).
5. Теоретическая масса гаек
указана в приложении 1.
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d,
мм
|
Теоретическая масса 1000
шт. гаек, кг ≈
|
|
8
|
5,42
|
|
10
|
8,64
|
|
12
|
13,82
|
|
14
|
18,04
|
|
16
|
28,72
|
|
18
|
42,66
|
|
20
|
57,77
|
|
22
|
82,59
|
|
24
|
113,56
|
|
27
|
136,94
|
|
30
|
201,04
|
|
33
|
280,49
|
|
36
|
359,94
|
|
39
|
490,93
|
|
42
|
621,91
|
|
48
|
962,82
|
Для определения массы гаек из других материалов величины
массы, указанные в таблице, следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная
редакция, Изм. № 2, 4).
ПРИЛОЖЕНИЕ 2
Справочное
мм
|
Номинальный диаметр резьбы d
|
12
|
14
|
16
|
24
|
|
Размер «под ключ» S
|
17
|
19
|
22
|
32
|
|
Диаметр описанной окружности е, не менее
|
18,9
|
21,1
|
24,5
|
35,8
|
|
dw, не менее
|
15,6
|
17,4
|
20,6
|
30,0
|
ПРИЛОЖЕНИЕ 2. (Введено
дополнительно, Изм. № 4).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Государственным комитетом СССР по стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета стандартов Совета Министров СССР от
23.01.73 № 141
3. ВЗАМЕН ГОСТ 2528-62
4.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который
дана ссылка
|
Номер пункта
|
|
ГОСТ 397-79
|
1
|
|
ГОСТ 1759.0-87
|
4
|
|
ГОСТ
24705-2004
|
2
|
5. Ограничение
срока действия снято по протоколу № 4-93 Межгосударственного совета по
стандартизации, метрологии и сертификации (ИУС 4-94)
6. ИЗДАНИЕ 2006 г. с
Изменениями № 1, 2, 3, 4, утвержденными в сентябре 1979 г., декабре 1981 г.,
октябре 1984 г., марте 1989 г. (ИУС 10-79, 2-82, 1-85, 6-89)
|
|
