ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ МНОГОЭТАЖНЫХ ЗДАНИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 18979-90

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ МНОГОЭТАЖНЫХ ЗДАНИЙ

Технические условия

Reinforced concrete columns for multi-storey buildings. Specifications

ГОСТ
18979-90

Дата введения 01.07.90

Настоящий стандарт распространяется на железобетонные колонны сплошного прямоугольного поперечного сечения, изготовляемые из тяжелого бетона и предназначенные для каркасов многоэтажных общественных зданий, производственных, административных и бытовых зданий промышленных предприятий.

Колонны применяют в соответствии с указаниями рабочих чертежей конкретного здания.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Колонны следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.020-1/87, 1.020.1-2с/89, 1.020.1-4, 1.420.1-19 и 1.420.1-20с. Допускается изготовлять колонны по рабочим чертежам аналогичных серий для строительства зданий на просадочных, вечномерзлых грунтах и подрабатываемых территориях, а также по другим чертежам для строительства зданий с геометрическими параметрами по ГОСТ 23838 и СТ СЭВ 6084 (с использованием форм колонн вышеуказанных серий).

Примечание. Допускается изготовлять на действующем оборудовании колонны по рабочим чертежам серий 1.020.1-2с, 1.420-6 до 1 января 1992 г., а серии 1.420-12 - до 1 января 1993 г.

1.2. Основные параметры и размеры

1.2.1. Колонны подразделяют на типы в зависимости:

от числа этажей в пределах высоты колонны:

1 - одноэтажные;

2 - двухэтажные;

3 - трехэтажные;

от расположения колонны в каркасе здания по высоте:

КВ - верхние;

КС - средние;

КН - нижние;

КБ - на всю высоту здания (бесстыковые);

от числа консолей в пределах этажа:

О - одноконсольные;

Д - двухконсольные.

1.2.2. Форма и основные размеры колонн, изготовляемых по рабочим чертежам серий 1.020-1/87, 1.020.1-2с/89, 1.020.1-4, 1.420.1-19 и 1.420.1-20с, должны соответствовать указанным в приложении.

1.2.3. Показатели расхода бетона и стали на колонны должны соответствовать указанным в рабочих чертежах на эти колонны.

1.2.4. Колонны следует изготовлять со строповочными отверстиями для подъема и монтажа. Допускается вместо строповочных отверстий предусматривать монтажные петли, выполненные в соответствии с указаниями рабочих чертежей на эти колонны.

1.2.5. Колонны применяют с учетом их предела огнестойкости, указанного в рабочих чертежах на эти колонны.

1.2.6. Колонны обозначают марками в соответствии с требованиями ГОСТ 23009. Марка колонны состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначение типа колонны, высоту этажа в дециметрах и арабскую цифру, обозначающую порядковый номер поперечного сечения (1 - для колонны поперечного сечения 400 ´ 400 мм, 2 - 400 × 600 мм). Для нижних двух- и трехэтажных колонн зданий, имеющих высоту нижнего этажа, отличающуюся от высоты верхних этажей, а также для колонн типов 2КБО и 2КБД дополнительно указывают (в скобках) высоту нижнего этажа в дециметрах.

Допускается в первой группе марки вместо указанных характеристик приводить условное наименование колонны (К) и ее порядковый номер типоразмера.

Во второй группе указывают порядковый номер по несущей способности колонны.

В третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения колонн - их стойкость к воздействию агрессивных газообразных сред, сейсмическим воздействиям, а также обозначения конструктивных особенностей колонн (например, наличие дополнительных закладных изделий).

Пример условного обозначения (марки) колонны типа 2КНД для зданий с этажами высотой 3,3 м, поперечного сечения 400 ´ 400 мм, третьей по несущей способности консоли и ствола колонны:

2КНД33.1-3.3;

То же, изготовленной из бетона нормальной проницаемости (Н) и предназначенной для применения в условиях воздействия слабоагрессивной газообразной среды:

2КНД33.1-3.3-Н.

Примечание. Допускается принимать обозначение марок колонн в соответствии с рабочими чертежами на эти колонны до их пересмотра.

1.3. Характеристики

1.3.1. Колонны должны удовлетворять требованиям ГОСТ 13015.0:

по прочности, жесткости и трещиностойкости; при этом требования по испытанию колонн нагружением не предъявляют;

по показателям фактической прочности бетона (в проектном возрасте и отпускной);

по морозостойкости бетона, а для колонн, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - также по водонепроницаемости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по толщине защитного слоя бетона до арматуры;

по защите от коррозии.

1.3.2. Колонны следует изготовлять из тяжелого бетона по ГОСТ 26633 классов или марок по прочности на сжатие, указанных в рабочих чертежах колонн.

1.3.3. Нормируемая отпускная прочность бетона колонн должна быть равна 70 % класса или марки бетона по прочности на сжатие.

При поставке колонн в холодный период года нормируемая отпускная прочность бетона колонн может быть повышена до 85 % класса или марки бетона по прочности на сжатие согласно указаниям рабочих чертежей на эти колонны.

1.3.4. Для армирования колонн следует применять арматурную сталь:

стержневую горячекатаную периодического профиля класса А-III и гладкую класса А-I по ГОСТ 5781;

стержневую термомеханически упрочненную периодического профиля классов Ат-IIIС и Ат-IVС по ГОСТ 10884;

арматурную проволоку обыкновенную периодического профиля класса Вр-I по ГОСТ 6727 и повышенной прочности класса Врп-I по ТУ 14-4-1322.

1.3.5. Форма и размеры арматурных и закладных изделий и их положение в колоннах должны соответствовать указанным в рабочих чертежах на эти колонны.

1.3.6. Сварные арматурные и закладные изделия должны соответствовать требованиям ГОСТ 10922.

1.3.7. Значения действительных отклонений геометрических параметров колонн не должны превышать предельных, указанных в табл. 1.

Таблица 1

мм

Наименование отклонения геометрического параметра

Наименование геометрического параметра

Пред. откл.

Отклонение от линейного размера

Длина колонны, размер от нижнего торца колонны до опорной плоскости колонны, размер между опорными плоскостями консолей при номинальном размере:





                 до   4000

±8



св.   4000   до   8000

±10



  »   8000   »    16000

±12



Размер поперечного сечения колонны, размер консоли:





                 до   250

±4



св.   250    до   500

±5



  »   500

±6



Размер, определяющий положение:





строповочного отверстия или монтажной петли

15



закладного изделия на плоскости колонны

10



Несовпадение плоскостей колонны и элемента закладного изделия

5

Отклонение от прямолинейности боковых граней колонны на всей их длине:

-



                 до   4000



8

св.   4000   до   8000



10

  »   8000   »    16000



12

Отклонение от перпендикулярности торцевой и боковых граней колонны при размере ее поперечного сечения:





400, 500



5

600



6

1.3.8. Значения действительных отклонений размеров и положения выпусков арматуры и центрирующих прокладок не должны превышать ±3 мм.

1.3.9. В колоннах, предназначенных для эксплуатации в условиях воздействия агрессивных газообразных сред, минусовые отклонения толщины защитного слоя бетона до арматуры не допускаются.

1.3.10. Требования к качеству поверхностей и внешнему виду колонн (в том числе требований к допустимой ширине раскрытия поверхностных технологических трещин) - по ГОСТ 13015.0. При этом качество бетонных поверхностей колонн должно удовлетворять требованиям для категорий:

А3 - боковых лицевых;

А7 - нелицевых, невидимых в условиях эксплуатации.

По согласованию изготовителя с потребителем боковые поверхности колонн могут быть категорий А2, А4 - А6.

1.3.11. На боковые грани колонн должны быть нанесены установочные риски ГОСТ 13015.2 в бетоне или в закладных изделиях в виде канавок или несмываемой краской, определяющие разбивочные оси здания.

1.4. Маркировка

Маркировка колонн - ГОСТ 13015.2. Маркировочные надписи и знаки следует наносить на боковую поверхность колонны вблизи ее нижнего торца.

2. ПРИЕМКА

2.1. Приемка колонн - по ГОСТ 13015.1 и настоящему стандарту. При этом колонны принимают:

по результатам периодических испытаний - по показателям морозостойкости бетона, а также по водонепроницаемости бетона колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу или марке бетона по прочности на сжатие и отпускной прочности), прочности сварных соединений, соответствия арматурных и закладных изделий рабочим чертежам, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных технологических трещин, категории бетонной поверхности, правильности нанесения установочных рисок.

2.2. Приемку колонн по прочности, жесткости и трещиностойкости осуществляют по комплексу нормируемых и проектных показателей в соответствии с требованиями ГОСТ 13015.1.

2.3. Колонны по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия поверхностных технологических трещин следует принимать по результатам выборочного контроля.

2.4. Правильность нанесения установочных рисок на колонны определяют по результатам сплошного контроля.

2.5. В документе о качестве колонн по ГОСТ 13015.3 дополнительно должны быть приведены марка бетона по морозостойкости, а для колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, - марка бетона по водонепроницаемости (если эти показатели оговорены в заказе на изготовление колонн).

3. МЕТОДЫ КОНТРОЛЯ

3.1. Прочность бетона колонн следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При проверке прочности бетона методами неразрушающего контроля фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы контроля бетона.

3.2. Морозостойкость бетона следует определять по ГОСТ 10060 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.3. Водонепроницаемость бетона колонн следует определять по ГОСТ 12730.0 и ГОСТ 12730.5.

3.4. Контроль сварных арматурных и закладных изделий - по ГОСТ 10922 и ГОСТ 23858.

3.5. Размеры, отклонения от прямолинейности и перпендикулярности, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона колонн следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.6. Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует проверять по ГОСТ 17625 и ГОСТ 22904.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование и хранение колонн - по ГОСТ 13015.4 и настоящему стандарту.

4.2. Колонны следует транспортировать и хранить в горизонтальном положении в штабелях.

4.3. Высота штабеля колонн не должна превышать ширину штабеля более чем в два раза и не должна быть более 2000 мм.

4.4. Подкладки под колонны и прокладки между ними следует располагать в местах расположения строповочных отверстий или монтажных петель.

ПРИЛОЖЕНИЕ

Обязательное

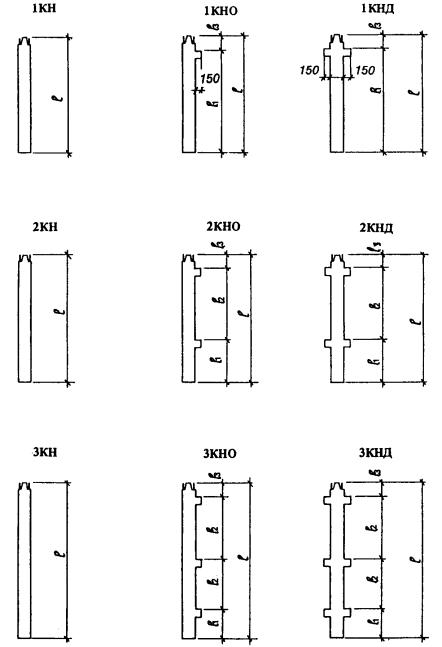

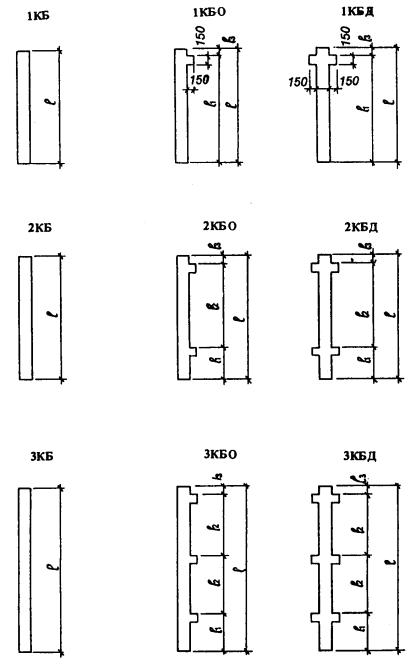

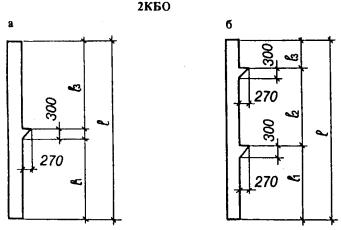

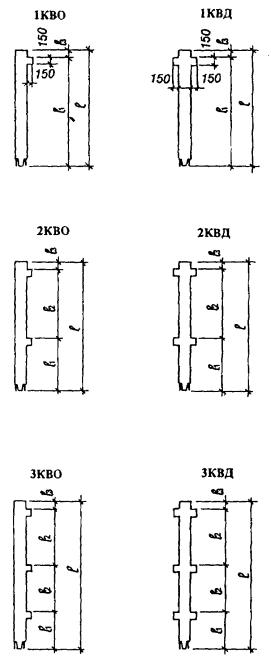

ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ КОЛОНН

1. Форма и основные размеры колонн приведены:

поперечного сечения 400 ´ 400 мм связевого каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий (серия 1.020-1/87) - на черт. 1 - 4 и в табл. 2;

поперечного сечения 400 ´ 400 мм рамного каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий (серия 1.020.1-4) - на черт. 5 - 8 и в табл. 3;

поперечного сечения 400 ´ 400 мм каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий, возводимых в районах сейсмичностью 7 - 9 баллов и в несейсмических районах (серия 1.020.1-2с/89), - на черт. 9 и в табл. 4;

поперечного сечения 400 ´ 600 мм каркасов производственных зданий, возводимых в несейсмических районах и в районах с сейсмичностью 7 - 9 баллов (серии 1.420.1-19, 1.420.1-20с), - на черт. 10 - 15 и в табл. 5.

Таблица 2

Колонны поперечного сечения 400 × 400 мм связевого каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий (серия 1.020-1/87)

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

1KB33.1

2550

-

-

-

1

1KB36.1

2920

-

-

-

1KB42.1

3520

-

-

-

1KB48.1

4120

-

-

-

2KB33.1

5850

-

-

-

2KB36.1

6520

-

-

-

2KB42.1

7720

-

-

-

2KB48.1

8920

-

-

-

3KB33.1

9150

-

-

-

3KB36.1

10120

-

-

-

3KB42.1

11920

-

-

-

3KB48.1

13720

-

-

-

1KBО33.1

2550

2250

-

300

1KBО36.1

2920

2550

-

370

1KBО42.1

3520

3150

-

1KBО48.1

4120

3750

-

1KBО54.1

4720

4350

-

1KBО60.1

5320

4950

-

2KBО33.1

5850

2250

3300

300

2KBО36.1

6520

2550

3600

370

2KBО42.1

7720

3150

4200

2KBО48.1

8920

3750

4800

2KBО60.1

11320

4950

6000

3KBО33.1

9150

2250

3300

300

3KBО36.1

10120

2550

3600

370

3KBО42.1

11920

3150

4200

3KBО48.1

13720

3750

4800

1KBД33.1

2550

2250

-

300

1KBД36.1

2920

2550

-

370

1KBД42.1

3520

3150

-

1KBД48.1

4120

3750

-

1KBД54.1

4720

4350

-

1KBД60.1

5320

4950

-

2KBД33.1

5850

2250

3300

300

2KBД36.1

6520

2550

3600

370

2KBД42.1

7720

3150

4200

2KBД48.1

8920

3750

4800

2KBД60.1

11320

4950

6000

3KBД33.1

9150

2250

3300

300

3KBД36.1

10120

2550

3600

370

3KBД42.1

11920

3150

4200

3KBД48.1

13720

3750

4800

1KС33.1

3300

-

-

-

2

1KС36.1

3600

-

-

-

1KС42.1

4200

-

-

-

1KС48.1

4800

-

-

-

2KС42.1

8400

-

-

-

2KС48.1

9600

-

-

-

3KС33.1

9900

-

-

-

3KС36.1

10800

-

-

-

1KСО33.1

3300

2250

-

1050

1KСО36.1

3600

2550

-

1KСО42.1

4200

3150

-

1KСО48.1

4800

3750

-

1KСО54.1

5400

4350

-

1KСО60.1

6000

4950

-

2KCО42.1

8400

3150

4200

1050

2KCО48.1

9600

3750

4800

2KCО60.1

12000

4950

6000

3KCО33.1

9900

2250

3300

1050

3KCО36.1

10800

2550

3600

1KСД33.1

3300

2250

-

1050

1KСД36.1

3600

2550

-

1KСД42.1

4200

3150

-

1KСД48.1

4800

3750

-

1KСД54.1

5400

4350

-

1KСД60.1

6000

4950

-

2KCД42.1

8400

3150

4200

1050

2KCД48.1

9600

3750

4800

2KCД60.1

12000

4950

6000

3KCД33.1

9900

2250

3300

1050

3KCД36.1

10800

2550

3600

1KН33(30)1

4550

-

-

-

3

1KН33.1

5050

-

-

-

1KН36.1

5350

-

-

-

1KН42.1

5950

-

-

-

2KН33(20)1

6650

-

-

-

2KН42(20)1

7550

-

-

-

2KН33(30)1

7850

-

-

-

2KН42(30)1

8750

-

-

-

2KН36(48)1

9650

-

-

-

2KН42.1

10150

-

-

-

2KН48.1

10850

-

-

-

2KН48(60)1

12050

-

-

-

3KН33(30)1

11150

-

-

-

3KН33.1

11650

-

-

-

3KН36.1

12550

-

-

-

1КНО33(30)1

4550

3500

-

1050

1KНО33.1

5050

4000

-

1KНО36.1

5350

4300

-

1KНО42.1

5950

4900

-

2КНО33(20)1

6650

2300

3300

1050

2КНО42(20)1

7550

2300

4200

2КНО33(30)1

7850

3500

3300

2КНО42(30)1

8750

3500

4200

2КНО36(48)1

9650

5000

3600

2КНО42.1

10150

4900

4200

2КНО48.1

10850

5000

4800

2КНО48(60)1

12050

6200

4800

2КНО60.1

13250

6200

6000

2КНО60(72)1

14450

7400

6000

3KНО33(30)1

11150

3500

3300

1050

3KНО33.1

11650

4000

3300

3KНО36.1

12550

4300

3600

1KНД33(30)1

4550

3500

-

1050

1KНД33.1

5050

4000

-

1KНД36.1

5350

4300

-

1KНД42.1

5950

4900

-

2KНД33(20)1

6550

2300

3300

1050

2KНД42(20)1

7550

2300

4200

2KНД33(30)1

7850

3500

3300

2KНД42(30)1

8750

3500

4200

2KНД36(48)1

9650

5000

3600

2KНД42.1

10150

4900

4200

2KНД48.1

10850

5000

4800

2KНД48(60)1

12050

6200

4800

2KНД60.1

13250

6200

6000

2KНД60(72)1

14450

7400

6000

3КНД33(30)1

11150

3500

3300

1050

3КНД33.1

11650

4000

3300

3КНД3.1

12550

4300

3600

1KБ33.1

4300

-

-

300

4

1KБ36.1

4670

-

-

370

1KБ42.1

5270

-

-

-

2КБ33(30)1

7100

-

-

-

2КБ33.1

7600

-

-

-

2КБ33(20)1

5900

-

-

-

2КБ36.1

8270

-

-

-

2КБ42.1

9470

-

-

-

2КБ48.1

10170

-

-

-

3КБ33(30)1

10400

-

-

-

3КБ33.1

10900

-

-

-

3КБ36.1

11870

-

-

-

3КБ42.1

13670

-

-

-

3КБ48.1

14970

-

-

-

1KБО33.1

4300

4000

-

300

1KБ036.1

4670

4300

-

370

1KБ042.1

5270

4900

-

2KБО33(20)1

5900

2300

3300

300

2KБО33(30)1

7100

3500

2KБО33.1

7600

4000

2KБО36.1

8270

4300

3600

370

2KБО42.1

9470

4900

4200

2KБО48.1

10170

5000

4800

2KБО60.1

12570

6200

6000

3KБО33(30)1

10400

3500

3300

300

3KБО33.1

10900

4000

3KБО36.1

11870

4300

3600

370

3KБО42.1

13670

4900

4200

3KБО48.1

14970

5000

4800

1KБД33.1

4300

4000

-

300

1KБД36.1

4670

4300

-

370

1KБД42.1

5270

4900

-

2KБД33(20)1

5900

2300

3300

300

2KБД33(30)1

7100

3500

2KБД33.1

7600

4000

2KБД36.1

8270

4300

3600

370

2KБД42.1

9470

4900

4200

2KБД48.1

10170

5000

4800

2KБД60.1

12570

6200

6000

3KБД33(30)1

10400

3500

3300

300

3KБД33.1

10900

4000

3KБД36.1

11870

4300

3600

370

3KБД42.1

13670

4900

4200

3KБД48.1

14970

5000

4800

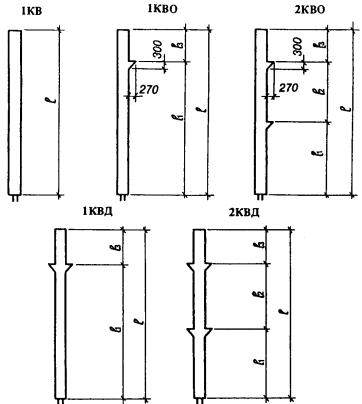

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Таблица 3

Колонны поперечного сечения 400 ´ 400 мм рамного каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий (серия 1.020.1-4)

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

1KBO36.1

2920

2550

-

370

5

1KBO42.1

3520

3150

-

1KBO48.1

4120

3750

-

1KBO54.1

4720

4350

-

1KBO60.1

5320

4950

-

2KBO36.1

6520

2550

3600

370

2KBO42.1

7720

3150

4200

2KBO48.1

8920

3750

4800

2KBO60.1

11320

4950

6000

3KBO36.1

10120

2550

3600

3KBO42.1

11920

3150

4200

3KBO48.1

13720

3750

4800

1KBД36.1

2920

2550

-

370

1KBД42.1

3520

3150

-

1KBД48.1

4120

3750

-

1KBД54.1

4720

4350

-

1KBД60.1

5320

4950

-

2KBД36.1

6520

2550

3600

370

2KBД42.1

7720

3150

4200

2KBД48.1

8920

3750

4800

2KBД60.1

11320

4950

6000

3KBД36.1

10120

2550

3600

370

3KBД42.1

11920

3150

4200

3KBД48.1

13720

3750

4800

1KСO36.1

3600

2550

-

1050

6

1KСO42.1

4200

3150

-

1KСO48.1

4800

3750

-

1KСO54.1

5400

4350

-

1KСO60.1

6000

4950

-

2KCO42.1

8400

3150

4200

1050

2KCO48.1

9600

3750

4800

2KCO60.1

12000

4950

6000

1KСД36.1

3600

2550

-

1050

1KСД42.1

4200

3150

-

1KСД48.1

4800

3750

-

1KСД54.1

5400

4350

-

1KСД60.1

6000

4950

-

2KCД42.1

8400

3150

4200

1050

2KCД48.1

9600

3750

4800

2KCД60.1

12000

4950

6000

2КНО42.1

9650

4400

4200

1050

7

2КНО48.1

10850

5000

4800

2КНО48(60)1

12050

6200

4800

2КНО60.1

13250

6200

6000

2КНО60(72)1

14450

7400

6000

3KНО36.1

12050

3800

3600

1050

3KНО36(48)1

13250

5000

3600

3KНО42.1

13850

4400

4200

3KНО48.1

15650

5000

4800

2KНД42.1

9650

4400

4200

1050

2KНД48.1

10850

5000

4800

2KНД48(60)1

12050

6200

4800

2KНД60(72)1

14450

7400

6000

2KНД60.1

13200

6200

6000

3КНД36(48)1

13250

5000

3600

1050

3КНД36.1

12050

3800

3600

3КНД42.1

13850

4400

4200

3КНД48.1

15650

5000

4800

2KБО36.1

7770

3800

3600

370

8

2KБО42.1

8970

4400

4200

2KБО48.1

10170

5000

4800

2KБО60.1

12570

6200

6000

3KБО36.1

11370

3800

3600

370

3KБО36(48)1

12570

5000

3600

3KБО42.1

13170

4400

4200

3KБО48.1

14970

5000

4800

2KБД36.1

7770

3800

3600

370

2KБД42.1

8970

4400

4200

2KБД48.1

10170

5000

4800

2KБД60.1

12570

6200

6000

3KБД36.1

11370

3800

3300

370

3KБД36(48)1

12570

5000

3600

3KБД42.1

13170

4400

4200

3KБД48.1

14970

5000

4800

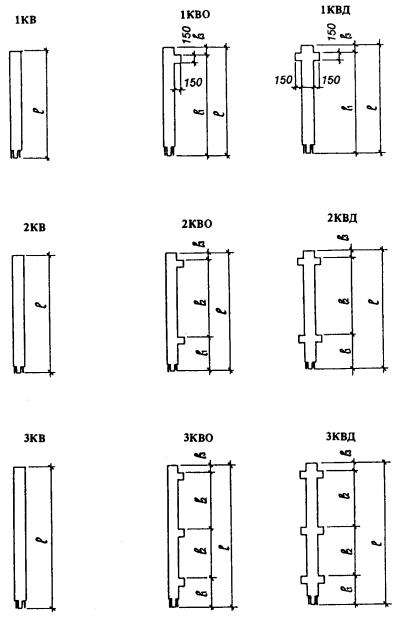

Черт. 5

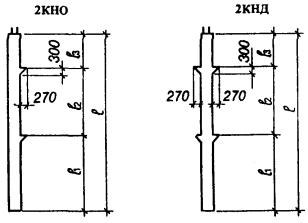

Черт. 6

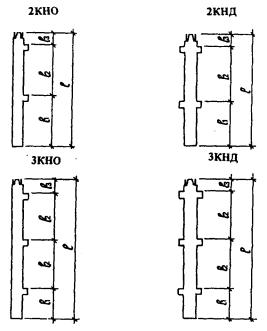

Черт. 7

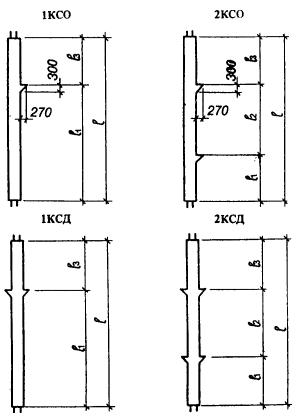

Черт. 8

Таблица 4

Колонны поперечного сечения 400 ´ 400 мм каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий, возводимых в районах сейсмичностью 7-9 баллов и в несейсмических районах (серия 1.020.1-2с/89)

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

n ´ l2

1KB33.1

2420

1920

-

500

9

1KB36.1

2720

2070

-

650

1KB42.1

3320

2670

-



3320

2820

-

500

1KB42.1*

3650

3000

-

650



4020

3370

-

1KB48.1

3920

3270

-

1KB48.1*

4620

3970

-

1KB54.1

4520

3870

-



4850

4200

-

1KB54.1*

5220

4570

-

1KB60.1

5120

4470

-

1KB60.1*

5820

5170

-

1KB70.1*

6150

5500

-

1KB80.1*

7150

6500

-

2KB33.1

5720

1920

1 ´ 3300

2KB36.1

6320

2070

1 ´ 3600

2KB42.1

7520

2620

1 ´ 4200

2KB48.1

8720

3270

1 ´ 4800

2KB48.1*

4620

1920

1 ´ 2050

2KB54.1*

4520

1 ´ 1950

5220

1 ´ 2650

2KB60.1

11120

4470

1 ´ 6000

2KB60.1*

5120

1920

1 ´ 2550



5820



1 ´ 3250

3KB33.1

9020

1920

2 ´ 3300

500

3KB36.1

9920

2070

2 ´ 3600

650

1KC33.1

3300

1920

-

1380

1KС36.1

3600

2070

-

1530

1KС42.1

4200

2670

-

1KС48.1

4800

3270

-

1KС54.1

5400

3870

-

1KС60.1

6000

4470

-

3KС33.1

9900

1920

2 ´ 3300

1380

3KС36.1

10800

2070

2 ´ 3600

1530

1KН33(32)1

4750

3370

-

1380

1KН36(32)1



3270

-

1530

1KН33.1*

5250

3870

-

1380

2KH33(20)1

6850

2170

1 ´ 3300

2KH42(32)1

8950

3370

1 ´ 4200

2KН42.1

10350

4620

1530

2KН48.1

11200

4870

1 ´ 4800

2KН48(60)1

12400

6070

2KН60.1

13600



1 ´ 6000

2KН60(72)1

14800

7270

3KН33.1

11850

3870

2 ´ 3300

1380



3KН33(42)1

12750

4770

3KН36.1

12750

4020

2 ´ 3600

1530

9

3KН36(48)1

13600

4870

1KБ33.1

4370

3870

-

500

1KБ36.1

4670

4020

-

650

1KБ42.1

5270

4620

-

1KБ42.1*

5620

4970

-

1KБ60.1*

6820

6170

-

1KБ70.1*

7750

7100

-

1KБ80.1*

8750

8100

-

2КБ33.1*

5970

2170

1 ´ 3300

500

2КБ33.1

7670

3870

1 ´ 3300

2КБ36.1

8270

4020

1 ´ 3600

650

2КБ42.1

9470

4620

1 ´ 4200

2КБ48.1

10320

4870

1 ´ 4800

2КБ60.1

12720

6070

1 ´ 6000

3КБ33.1

10970

3870

2 ´ 3300

500

3КБ36.1

11870

4020



650

3КБ36(48)1

12720

4870

2 ´ 3600

* Колонны для зданий с зальными помещениями.

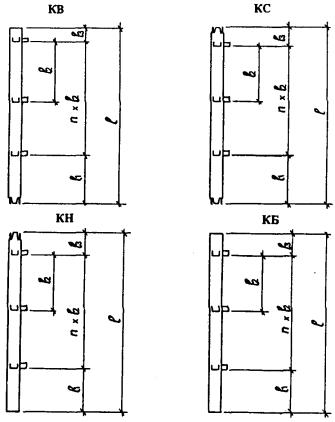

Черт. 9

Таблица 5

Колонны поперечного сечения 400 ´ 600 мм каркасов производственных зданий, возводимых в несейсмических районах и в районах сейсмичностью 7-9 баллов (серии 1.420.1-19, 1.420.1-20с)

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа

1KB60.2

4910

-

-

-

10

1KB72.2

6110

-

-

-

1KBO48.2

3510

2800

-

710

1KBO54.2

4110

3400

-

1KBO60.2

4710

4000

-

KBO72.2

5910

5200

-

2KBO48.2

8310

2800

4800

710

2KBO54.2

9510

3400

5400

2KBO60.2

10710

4000

6000

1KBД48.2

3510

2800

-

710

1KBД54.2

4110

3400

-

1KBД60.2

4710

4000

-

1KBД72.2

5910

5000

-

2KBД48.2

8310

2800

4800

710

2KBД54.2

9510

3400

5400

2KBД60.2

10710

4000

6000

1KСO48.2

4790

2800

-

1990

11

1KСO54.2

5390

3400

-

1KСO60.2

5990

4000

-

1KСO72.2

7190

5200

-

2KСO48.2

9590

2800

4800

1990

2KСO54.2

10790

3400

5400

2KСO60.2

11990

4000

6000

1KСД48.2

4790

2800

-

1990

1KСД54.2

5390

3400

-

1KСД60.2

5990

4000

-

1KСД72.2

7190

5200

-

2KCД48.2

9590

2800

4800

1990

2KCД54.2

10790

3400

5400

2KCД60.2

4000

6000

6000

2КНО48.2

11440

4650

4800

1990

12

2КНО48(60)2

12640

5850

4800

2КНО54.2

12640

5250

5400

2КНО60.2

13840

5850

6000

2КНО60(72)2

15040

7050

6000

2КНО72.2

16240

7050

7200

2КНД48.2

11440

4650

4800

1990

2КНД48(60)2

12640

5850

4800

2КНД54.2

12640

5250

5400

2КНД60.2

13840

5850

6000

2КНД60(72)2

15040

7050

6000

2КНД72.2

16240

7050

7200

2КБО60(48)2

11550

4650

-

6900

13а

2КБО60(60)2

12750

5850

-

2КБО72(48)2

12750

4650

-

8100

2КБО72(60)2

13950

5850

-

2КБО72(72)2

15150

7050

-

2KБО48.2

10160

4650

4800

710

13б

2KБО54.2

11360

5250

5400

2KБО60.2

12560

5850

6000

2KБО72.2

14960

7050

7200

1KБД48.2

5360

4650

-

710

14

1KБД60.2

6560

5850

-

1KБД72.2

7760

7050

-

2КБД60(48)2

11550

4650

-

6900

15а

2КБД60(60)2

12750

5850

-

2КБД72(48)2

12750

4650

-

8100

15а

2КБД72(60)2

13950

5850

-

2КБД72(72)2

15150

7050

-

2KБД48.2

10160

4650

4800

710

15б

2KБД54.2

11360

5250

5400

2KБД60(72)2

13760

7050

6000

2KБД72.2

14960

7050

7200

2KБД60.2

12560

5850

6000

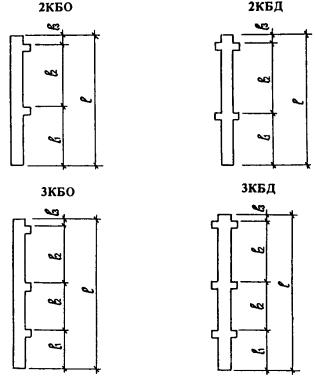

Черт. 10

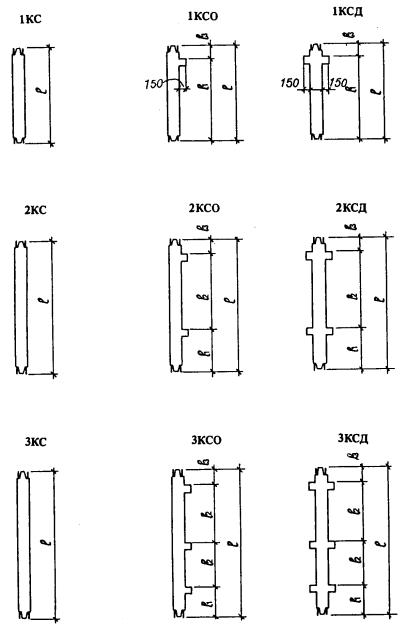

Черт. 11

Черт. 12

Черт. 13

Черт. 14

Черт. 15

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

В. Н. Ягодкин, канд. техн. наук; Н. Г. Марченко (руководители темы); Г. В. Выжигин, канд. техн. наук; Э. Н. Кодыш, канд. техн. наук; Е. О. Синичкина; А. П. Васильев, д-р техн. наук; Н. Н. Коровин, канд. техн. наук; М. Г. Коревицкая, канд. техн. наук; Б. Н. Волынский; В. Л. Морозенский, канд. техн. наук; Б. В. Карабанов, канд. техн. наук; О. Н. Тарутина; Н. А. Капанадзе; Л. Ф. Келешева; Б. П. Ковтунов, канд. техн. наук; Т. В. Барабанова; В. И. Пименова; В. И. Деньщиков

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.02.90 № 13

3.  ВЗАМЕН ГОСТ 18979-73

4.   ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 5781-82

п. 1.3.4

ГОСТ 6727-80

п. 1.3.4

ГОСТ 10060-87

п. 3.2

ГОСТ 10180-78

п. 3.1

ГОСТ 10884-81

п. 1.3.4

ГОСТ 10922-75

п. 1.3.6, 3.4

ГОСТ 12730.0-78

п. 3.3

ГОСТ 12730.5-84

п. 3.3

ГОСТ 13015.0-83

п. 1.3.1, 1.3.10

ГОСТ 13015.1-81

п. 2.1, 2.2

ГОСТ 13015.2-81

п. 1.4

ГОСТ 13015.3-81

п. 2.5

ГОСТ 13015.4-84

п. 4.1

ГОСТ 17624-87

п. 3.1

ГОСТ 17625-83

п. 3.6

ГОСТ 18105-86

п. 3.1

ГОСТ 22690-88

п. 3.1

ГОСТ 22904-78

п. 3.6

ГОСТ 23009-78

п. 1.2.6

ГОСТ 23858-79

п. 3.4

ГОСТ 23838-89

п. 1.1

ГОСТ 26134-84

п. 3.2

ГОСТ 26433.0-85

п. 3.5

ГОСТ 26433.1-89

п. 3.5

ГОСТ 26633-85

п. 1.3.2

ТУ 14-4-1322-85

п. 1.3.4

СТ СЭВ 6084-87

п. 1.1

СОДЕРЖАНИЕ








ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
