ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДРЕВЕСИНА
Метод определения предела прочности при перерезании поперек волокон

ГОСТ
16483.13-72*

Wood. Method for determination
of ultimate strength in cutting
perpendicular to grain

Взамен
ГОСТ 11496-65
в части разд. Г

* Переиздание (июнь 1985 с.) с Изменением № 1, утвержденным в июне 1984 г. (ИУС 9-84)

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 января 1972 г. № 324 срок введения установлен

с 01.01.73

Постановлением Госстандарта от 21.06.84 № 2006 срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на древесину и устанавливает метод определения предела прочности при перерезании поперек волокон в тангентальном и радиальном направлениях.

1 АППАРАТУРА И МАТЕРИАЛЫ

1.1. Испытательная машина по ГОСТ 7855-74, с погрешностью измерения нагрузки не более 1%.

1.2. Штангенциркуль по ГОСТ 166-80.

1.3. Приспособление с ножами, радиус закругления режущих кромок которых от 5 до 10 мкм (чертеж).

1.4. Аппаратура и материалы для определения влажности древесины - по ГОСТ 16483.7-71.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Образцы изготовляют в форме прямоугольной пластинки размерами 20´5 мм (последний размер в радиальном направлении при тангентальном перерезании) и длиной вдоль волокон 50 мм.

2.2. Точность изготовления, влажность и количество образцов для каждого направления действия нагрузки должны соответствовать требованиям ГОСТ 16483.0-78.

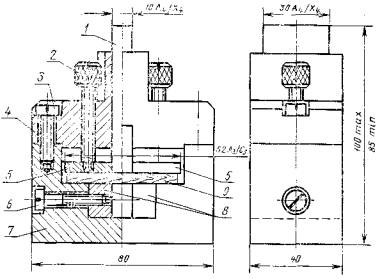

1 - подвижной нож; 2 - винт зажима образца; 3 - винт крепления крышки; 4 - крышка; 5 - зажимная планка; 6 - винт установки неподвижного ножа; 7 - корпус; 8 - неподвижный нож; 9 - образец

При определении минимального количества образцов коэффициент вариации предела прочности при перерезании поперек волокон принимают равным 20 %.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Размеры a и b поперечного сечения образца измеряют на середине длины с погрешностью не более 0,1 мм.

3.2. Образцы испытывают с помощью приспособления, изображенного на чертеже. Приподняв подвижной нож 1, образец, вставляют в прорезь и зажимают винтами 2.

Образец нагружают равномерно со скоростью 10000 ± 2000 Н/мин. Допускается проводить испытания при скорости перемещения нагружающей головки испытательной машины 10 мм/мин.

Испытание продолжают до разрушения образца. Максимальную нагрузку Pmax определяют с точностью до цены деления шкалы силоизмерителя.

3.3. После испытания определяют влажность образцов в соответствии с требованиями ГОСТ 16483.7-71. Пробой для определения влажности является весь образец. Для определения средней влажности испытанных образцов допускается отбирать каждый четвертый образец, но не меньше трех.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Предел прочности τW образца с влажностью W в момент испытания вычисляют с точностью до 0,1 МПа по формуле

где Pmax - максимальная нагрузка, Н;

a и b - размеры поперечного сечения образца, мм.

4.2. Предел прочности τW образца с нормализованной влажностью пересчитывают к влажности 12% с точностью до 0,1 МПа по формуле

τ12 = τW[1 + α(W - 12)],

где τW - предел прочности образца с влажностью W в момент испытания, МПа;

α - поправочный коэффициент, равный 0,03;

W - влажность образца в момент испытания, %.

Предел прочности τW образца с влажностью, равной или больше предела насыщения клеточных стенок, пересчитывают к влажности 12 % с точностью до 0,1 МПа по формуле

τ12 = τW·K12,

где τW - предел прочности образца с влажностью W в момент испытания, МПа;

K12 - пересчетный коэффициент при влажности 30 %, равный: 1,39 - для акации, вяза и дуба; 1,87 - для березы и ореха; 1,63 - для бука и груши, сосны кедровой и обыкновенной, ели и лиственницы; 1,76 - для граба, ивы, осины и тополя и 1,53 - для клена, липы, ольхи, пихты и ясеня.

4.1, 4.2. (Измененная редакция, Изм. № 1).

4.3. (Исключен, Изм. № 1).

4.4. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-78.

4.5. Результаты измерений и расчетов заносят в протокол испытаний (см. приложение).

ПРИЛОЖЕНИЕ
Рекомендуемое

ПРОТОКОЛ
испытания древесины на перерезание поперек волокон

Порода____________________________

Температура воздуха t, °С______________

Направление перерезания __________

Степень насыщенности влагой воздуха φ, % ____________________________

Скорость нагружения:

Н/мин_____________________

мм/мин___________________



Маркировка образца

Размеры образца, мм

Максимальная нагрузка Pmax Н

Влажность W, %

Предел прочности МПа

Примечание

a

b

τW

τ12



















«_____»_________________19_____

Подпись_________________________

(Измененная редакция, Изм. № 1).
