ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм
СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ
на
Ру
£ 2,5 МПа (≈ 25 кгс/см2)

ОСТ 36-19-77

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР

Москва

РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам (ВНИИмонтажспецстрой)

Зам. директора по научной работе, д-р техн. наук Б.В. Поповский

Зав. лабораторией технологических трубопроводов, канд. техн. наук Р.И. Тавастшерна

Руководитель темы, канд. техн. наук А.И. Бесман

Исполнители Т.А. Тузова, В.О. Озеров

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главным техническим управлением Министерства монтажных и специальных строительных работ СССР

Начальник В.М. Орлов

Начальник отдела норм и стандартов В.И. Аксенов

СОГЛАСОВАНЫ с Госгортехнадзором СССР

Зам. начальника управления по котлонадзору и подъемным сооружениям А.И. Мурачев

Главными управлениями Министерства монтажных и специальных строительных работ СССР:

ГлавУПП

Главный инженер Ю.С. Летников

Главхиммонтажем

Главный технолог Б.А. Тыркин

Главнефтемонтажем

Главный технолог В.М. Ашмян

Главтехмонтажем

Главный технолог Д.С. Корелин

Главметаллургмонтажем

Зам. начальника В.И. Фотеев

Главлегпродмонтажем

Зам. начальника Д.М. Гайдамак

УТВЕРЖДЕНЫ и ВВЕДЕНЫ В ДЕЙСТВИЕ ПРИКАЗОМ Министерства монтажных и специальных строительных работ СССР от 29 марта 1977 г. № 69

Заместитель министра С.В. Подобедов

ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ на Ру £ 2,5 МПа (≈ 25 кгс/см2)

Типы и основные параметры

ОСТ
36-19-77

Вводится впервые

Приказом Минмонтажспецстроя СССР от 29 марта 1977 г. № 69 срок введения установлен с 1 января 1978 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на сварные детали трубопроводов Dу 500 - 1400 мм из углеродистой стали на Pу £ 2,5 МПа (≈ 25 кгс/см2).

2. Детали предназначены для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются правила Госгортехнадзора СССР, с условным давлением Pу £ 2,5 МПа ( 25 кгс/см2) и температурой стенки от 243 (минус 30 °С) до 573 К (плюс 300 °С) на предприятиях химической, нефтехимической, нефтяной, металлургической, пищевой, легкой и других отраслей промышленности.

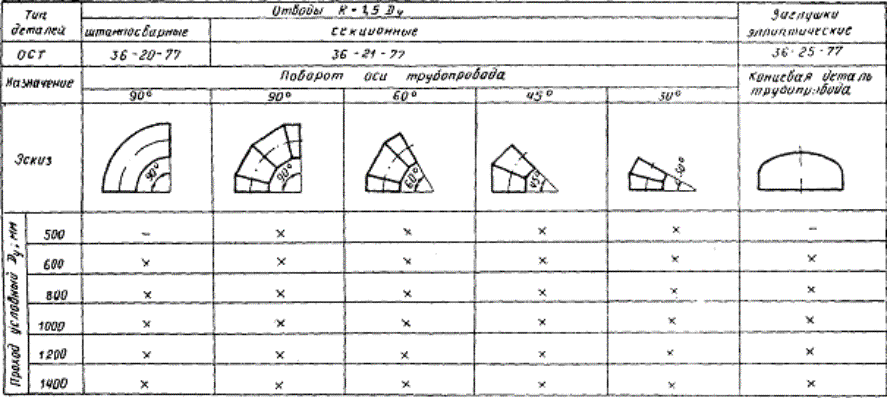

3. Типы деталей должны соответствовать указанным в таблице.


Продолжение

Типы и условные проходы деталей, предусмотренных стандартами, отмечены:

х - отводы, заглушки, тропинки равнопроходные, штампосварные и сварные;

 - тройники переходные сварные;  - тройники переходные штампосварные;

 - переходы.

Примечание. Секционные отводы по ОСТ 36-21-77 и сварные тройники по ОСТ 36-24-77 допускается применять при отсутствии штампосварных отводов по ОСТ 36-20-77 и тройников по ОСТ 36-23-77.


4. Конструкция, размеры, масса и пределы применения по условному давлению деталей различных типоразмеров должны соответствовать указанным в ОСТ 36-20-77 - ОСТ 36-25-77.

Примечания:

1. Толщина стенки деталей, предназначенных для среднеагрессивных сред, принята с учетом прибавки 3,0 - 5,0 мм.

2. Масса деталей подсчитана по номинальным размерам при плотности стали 7,85 г/см3.

5. При использовании деталей для работы в условиях гидравлических ударов, резких теплосмен, переменных нагрузок, воздействия значительных внешних нагрузок дополнительно к внутреннему давлению, специфических физико-химических свойств среды (в том числе агрессивности, требующей прибавки более указанной в примечании к п. 4) пределы применения деталей должны устанавливаться проектной организацией с учетом конкретных условий эксплуатации.

6. Материал и технические требования по ОСТ 36-26-77.

лист регистрации изменений

ОСТ _______________________________

(Обозначение стандарта)

Изм.

Номер листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
