ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм
СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ
на
Ру
£ 2,5 МПа (≈ 25 кгс/см2)

ОСТ 36-25-77

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР

Москва

РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам (ВНИИмонтажспецстрой)

Зам. директора по научной работе, д-р техн. наук Б.В. Поповский

Зав. лабораторией технологических трубопроводов, канд. техн. наук Р.И. Тавастшерна

Руководитель темы, канд. техн. наук А.И. Бесман

Исполнители Т.А. Тузова, В.О. Озеров

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главным техническим управлением Министерства монтажных и специальных строительных работ СССР

Начальник В.М. Орлов

Начальник отдела норм и стандартов В.И. Аксенов

СОГЛАСОВАНЫ с Госгортехнадзором СССР

Зам. начальника управления по котлонадзору и подъемным сооружениям А.И. Мурачев

Главными управлениями Министерства монтажных и специальных строительных работ СССР:

ГлавУПП

Главный инженер Ю.С. Летников

Главхиммонтажем

Главный технолог Б.А. Тыркин

Главнефтемонтажем

Главный технолог В.М. Ашмян

Главтехмонтажем

Главный технолог Д.С. Корелин

Главметаллургмонтажем

Зам. начальника В.И. Фотеев

Главлегпродмонтажем

Зам. начальника Д.М. Гайдамак

УТВЕРЖДЕНЫ и ВВЕДЕНЫ В ДЕЙСТВИЕ ПРИКАЗОМ Министерства монтажных и специальных строительных работ СССР от 29 марта 1977 г. № 69

Заместитель министра С.В. Подобедов

ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ на Ру £ 2,5 МПа (≈ 25 кгс/см2).

ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ

Размеры

ОСТ
36-25-77

Вводится впервые

Приказом Минмонтажспецстроя СССР от 29 марта 1977 г. № 69 срок введения установлен с 1 января 1978 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на сварные эллиптические заглушки из углеродистой стали на Ру £ 2,5 МПа (≈ 25 кгс/см2).

2. Назначение и условия применения заглушек - по ОСТ 36-19-77.

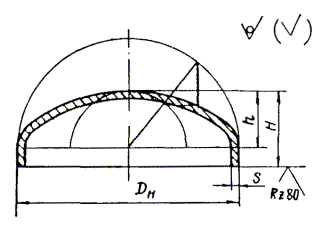

3. Конструкция, размеры, масса и условное давление заглушек должны соответствовать указанным на чертеже и в таблице.

3.1. Расположение сварных швов на заглушках должно соответствовать ОСТ 26-291-71.

3.2. Размер h должен быть не менее 0,2(Dн - S).

Примечание. Допускается изготавливать заглушки из цельного листа есшовные).

Размеры, мм

Условное давление Ру, МПа (≈ кгс/см2), не более, для сред

Масса, кг



Dу

Dн

H

S

неагрессивных

среднеагрессивных



600

630

175

7

1,6 (16)

1,0 (10)

25

12

2,5 (25)

2,5 (25)

42

800

820

230

8

1,6 (16)

1,0 (10)

48

14

2,5 (25)

2,5 (25)

84

1000

1020

290

8

1,0 (10)

0,63 (6,3)

76

15

2,5 (25)

1,6 (16)

141

1200

1220

340

9

1,0 (10)

0,63 (6,3)

120

15

1,6 (16)

1,6 (16)

199

1400

1420

400

10

1,0 (10)

0,03 (6,3)

181

14

1,6 (16)

1,0 (10)

253

4. Материал и технические требования - по ОСТ 36-26-77.

Пример условного обозначения заглушки Dн = 630 мм и S = 12 мм из стали ВСтп:

Заглушка 630´12 ВСт3сп ОСТ 36-25-77

лист регистрации изменений

ОСТ _______________________________

(Обозначение стандарта)

Изм.

Номер листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
