Государственная система санитарно-эпидемиологического нормирования Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций 4-амино-6-хлорпиримидина в воздухе рабочей зоны

МУК 4.1.0.347-96

Минздрав России

Москва · 1999

1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск методики контроля разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3, ГОСТа 8.101-90 «Государственная система обеспечения единства измерений. Методики выполнения измерений». Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию Госкомсанэпиднадзора России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) предназначены для центров Госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также заинтересованных министерств и ведомств.

Ответственный исполнитель: Г.А. Дьякова

Исполнители: Г.А. Дьякова, Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.

УТВЕРЖДЕНО

И. о. Председателя Госкомсанэпиднадзора

России - заместителем Главного

государственного санитарного врача

Российской Федерации

Г.Г. Онищенко

8 июня 1996 г.

МУК 4.1.0.347-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций 4-амино-6-хлорпиримидина в воздухе рабочей зоны

                                                                М. м. 129,55

4-амино-6-хлорпиримидин - коричневый мелкокристаллический порошок. Растворим в диметилформамиде, метаноле, этаноле. Мало растворим в воде. Тпл. - 193 - 195 °С.

В воздухе находится в виде аэрозоля.

Обладает раздражающим действием на кожу, слизистую глаз.

ОБУВ в воздухе - 5 мг/м3.

Характеристика метода

Метод основан на использовании метода газожидкостной хроматографии с применением пламенно-ионизационного детектора.

Отбор проб проводят с концентрированием на фильтр.

Нижний предел измерения в анализируемом растворе - 50 мкг/мл.

Нижний предел измерения вещества в воздухе - 2,5 мг/м3 (при отборе 100 л воздуха).

Диапазон измеряемых концентраций в воздухе от 2,5 до 25,0 мг/м3.

Измерению не мешают сопутствующие АМП продукты.

Суммарная погрешность измерения не превышает ±25 %.

Время выполнения измерений, включая отбор проб - около 30 мин.

Приборы, аппаратура, посуда

Газовый хроматограф с пламенно-ионизационным

детектором

Ротационный вакуумный испаритель

Аспирационное устройство

Фильтродержатель

Колбы мерные, вместимостью 25 и 50 мл                                           ГОСТ 1770-74

Пипетки, вместимостью от 1 до 10 мл                                                 ГОСТ 20292-74

Микрошприц МШ-10                                                                             ТУ 2-833-106

Реактивы, растворы, материалы

4-амино-6-хлорпиримидин                                                                   ТУ 64-6110-5-81

Хроматон-супер, 0125 - 0,160 мм, пропитанный

5 % OV-225 (ЧСФР)

Газообразные (в баллонах с редукторами):

гелий                                                                                                        ГОСТ 9293-74

водород                                                                                                    ГОСТ 3022-80

воздух                                                                                                       ГОСТ 11882-73

Спирт этиловый, х. ч.                                                                            ГОСТ 5962-67

Фильтры АФА-ВП-10                                                                            ТУ 95743-80

Стандартный раствор № 1 с концентрацией АХП 1 мг/мл готовят растворением 25 мг АХП в мерной колбе, вместимостью 25 мл в этиловом спирте Раствор устойчив при хранении в течение недели.

Градуированные растворы с концентрацией АХП от 50 до 500 мкг/мл готовят соответствующим разбавлением стандартного раствора № 1 спиртом. Градуировочные растворы устойчивы в течение 7 суток.

Отбор проб воздуха

Воздух с объемным расходом 10 л/мин аспирируют через фильтр АФА-ВП-10. Для измерения 1/2 ОБУВ необходимо отобрать 100 л воздуха.

Пробы подлежат хранению в закупоренной пробирке в стандартных условиях в течение года.

Подготовка к измерению

Готовой насадкой заполняют колонку с помощью вакуума и механической вибрации. Колонку устанавливают в термостат хроматографа и кондиционируют в токе азота (скорость 30 мл/мин), постоянно повышая температуру от 70 до 200 °С со скоростью 10 °С/ч. При температуре 200 °С колонку кондиционируют в течение 24 ч.

Для построения градуировочного графика в хроматограф в 3-х кратной повторности вводят по 1 мкл из серии градуировочных растворов. Строят градуировочный график, выражающий зависимость площади пика (мм2) от концентрации 4-амино-6-хлорпиримидина (мкг/мл).

Проверка градуировочного графика проводится 1 раз в 3 месяца или в случае использования новой партии реактивов.

Условия хроматографирования градуировочных растворов и анализируемых проб:

Температура термостата хроматографа программируемая - 2 мин при 100 °С, линейный нагрев до 200 °С - 10 °С/мин, 2 мин при 200 °С.

Температура испарителя                                                                        150 °С

Температура детектора                                                                           220 °С

Скорость потока газа-носителя                                                             30 мл/мин

Скорость потока воздуха                                                                        300 мл/мин

Скорость потока водорода                                                                     30 мл/мин

Время удерживания АХП                                                                      12 мин 20 с

Проведение измерения

Фильтр с отобранной пробой промывают тремя порциями по 10 мл каждая. Степень десорбции вещества с фильтра - 96 %. Растворы объединяют.

Пробу объемом 30 мл упаривают досуха на ротационном испарителе при температуре 50 - 60 °С и к сухому остатку приливают 5 мл спирта. 1 мкл раствора вводят в испаритель хроматографа через самоуплотняющуюся мембрану.

Количественное определение концентрации вещества (в мкг/мл) в анализируемой пробе проводят по предварительно построенному градуировочному графику.

Расчет концентрации

Концентрацию АХП (С) в воздухе (мг/м3) вычисляют по формуле:

а - концентрация АХП, найденная по градуировочному графику, мкг/мл;

в - общий объем раствора пробы, мл;

V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны Рязанским мединститутом; Санкт-Петербургским санитарно-гигиеническим мединститутом.

Приложение 1

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт. ст.) проводят по формуле:

Vt - объем воздуха, отобранный для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.

Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

°С

Давление Р, кПа/мм рт. ст.

97,33/730

97,86/734

98,4/738

98,93/742

99,46/746

100/750

100,53/754

101,06/758

101,33/760

101,86/764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2038

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1460

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

1,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9830

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9555

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9391

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9199

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471

Приложение 3

Вещества, определяемые по ранее утвержденным методическим указаниям по измерению концентраций вредных веществ в воздухе рабочей зоны

Определяемое вещество

Ссылка на источник

Аммония полифосфат

Методические указания на фотометрическое определение аммиака в воздухе, в. 1 - 5. - М., 1981. - С. 58

Алюминия сульфат

Методические указания на фотометрическое определение алюминия, окиси алюминия и алюмоникелевого катализатора в воздухе, в. 1 - 5. - М., 1981. - С. 3

2,5-бифенилилендиацетат

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Виндидат

Методические указания по измерению концентраций сульфата калия, калийной магнезии и хлорида калия в воздухе рабочей зоны методом пламенной фотометрии, в. 22. - М., 1988. - С. 182

Диэтилентриамин

Методические указания по фотометрическому измерению концентраций третичных жирных аминов и аминоспиртов в воздухе рабочей зоны, в. 19. - М., 1984. - С. 137

Дубитель хромовый

Методические указания на фотометрическое определение окиси хрома в воздухе рабочей зоны, в. 14. - М., 1979. - С. 108

Дуниты

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, - М., 1981, - С. 235

Кобазол

Методические указания по фотометрическому определению кобальта, в. 1 - 5. - М., 1981. - С. 14

Кремния карбид

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Полибутилентерефталат

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Полимер кубовых остатков ректификации стирола (термополимер «КОРС»)

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

В-фенилэтиламидхлоруксусная кислота (контроль по бензолу)

Методические указания по газохроматографическому измерению ацетона, дихлорметана, дихлорэтана, трихлорэтилена, бензола в воздухе рабочей зоны, в. 9. - М., 1986. - С. 23

Фториды редкоземельных металлов

Методические указания по ионометрическому измерению концентраций солей фтористоводородной кислоты, в. 21. - М., 1986. - С. 269

Хлопковая мука

Методические указания по фотометрическому определению БВК в воздухе рабочей зоны, в. 18. - М., 1983. - С. 139

Целлюлоза микрокристаллическая

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Приложение 4

Рис. 1

Ловушка-концентратор. Общий вид

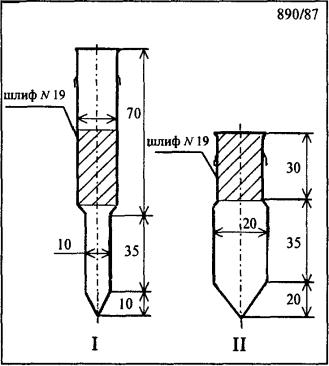

Рис. 2

Ловушка-концентратор
