ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ШТАМПОВАННЫЕ ПЕРЕХОДНЫЕ для ПАРопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.14-82

Взамен

ОСТ 24.104.13 в части Рном.=41 кгс/см2, t=545ºC

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

Р=13,73 МПа (140 кгс/см2), t=560ºC;

Р=13,73 МПа (140 кгс/см2), t=545ºC;

Р=13,73 МПа (140 кгс/см2), t=515ºC;

Р=4,02 МПа (41 кгс/см2), t=545ºC.

(Измененная редакция. Изм. № 3)

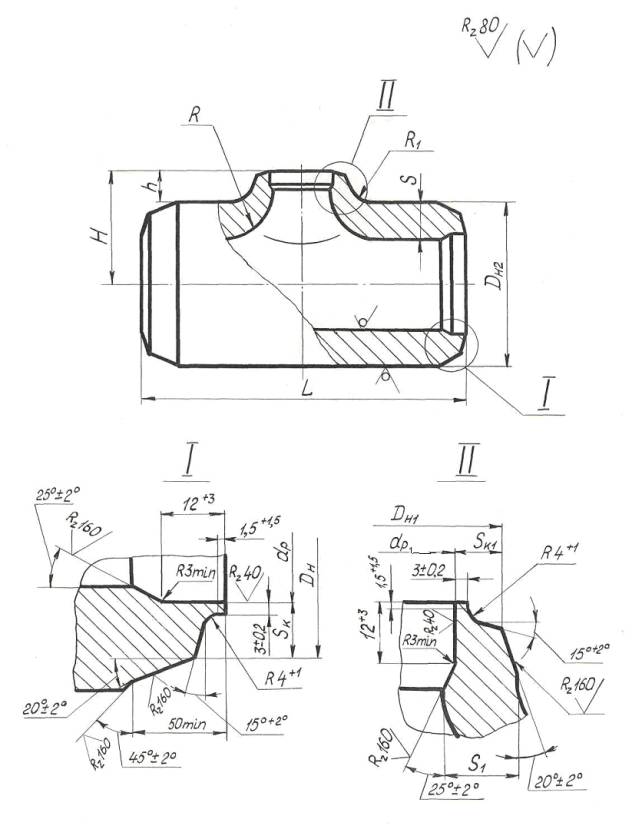

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.

3. Размеры высот Н и h радиусов R и R1 и толщины стенки Sk1 - могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

4. Предельные отклонения по наружному диаметру 2 не должны превышать плюс 1,25% и минус 2%.

5. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

6. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

Пункт 6. (Введен дополнительно. Изм. № 2)

7. Размер S1 обеспечивается технологией изготовления.

Пункт 7. (Введен дополнительно. Изм. № 4)



(Измененная редакция. Изм. № 2)




Размеры в мм

Испол­нение

Услов­ный проход Dy×Dy1

Присоединяемые трубы

Dн

Dн1

Dн2

dp

dp1

L

Н*

h

S

S1

Sk

Sk1

R

R1

Материал (марка, ТУ)

Масса, кг

Наружный диаметр и толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Пред. откл.

Пред. откл. +5

не менее

не более

не менее

не более

Пред. откл. +5

Р=13,73 МПа (140 кгс/см2), t=560ºC

01**

150×100

219×32

133×20

222

±1,2

136

+2

245

156

+0,63

94

+0,54

500

168

45

45

27

28,0

17,3

70

20

Сталь 15ХIМIФ

ТУ 14-3-460-75

126,0

02**

200×100

273×36

276

±1,2

295

203

+0,72

600

198

50

60

36

31,5

115

35

196,0

03***

200×150

219×32

219

+3

320

156

+0,63



205

45

28,0

45

281,0

Р=13,73 МПа (140 кгс/см2), t=545ºC

04**

200×100

273×32

133×20

276

±1,2

136

+2

295

211

+0,72

94

+0,54

500

208

60

60

36

27,3

15,8

105

35

Сталь 15ХIМIФ

ТУ 14-3-460-75

196,0

05***

200×175

219×28

219

+3

320

164

+0,63

600

210

50

22,6

115

45

281,0

06***

250×175

325×38

328

±2,0

360

251

+0,81

650

225

45

32,3

55

305,0

07

250×200

273×32

273

211

+0,72

700

240

60

27,8

120

328,0

Р=13,73 МПа (140 кгс/см2), t=515ºC

(08)

150×100

194×20

133×14

196

±1,2

136

+2

205

156

+0,63

106

+0,54

450

138

35

30

18

16,5

11,5

60

25

Сталь 12ХIМФ

ТУ 14-3-460-75

71,6

(09)

150×125

159×16

162

225

128

+0,63

148

36

21

13,4

70

30

Сталь 15ХIМIФ

ТУ 14-3-460-75

94,7

(10)

175×150

219×22

194×20

222

198

245

176

156

500

158

18,5

16,5

105,0

(11)

225×125

273×26

159×16

276

165

295

222

+0,72

128

173

25

38

23

22,5

13,4

80

134,0

(12)

225×150

194×20

198

156

183

35

16,5

35

(13)

250×225

325×32

273×26

328

±2,0

277

+3

360

263

+0,81

222

+0,72

650

220

40

50

29

27,0

22,5

103

50

262,0

Р=4,02 МПа (41 кгс/см2), t=545ºC

14

250×150

273×13

159×8

276

±1,2

162

+2

280

248

+0,72

144

+0,63

500

175

35

26

16

9,9

5,8

55

20

Сталь 12ХIМФ

ТУ 14-3-460-75

95,0

15

350×250

377×17

273×13

380

±2,0

273

+3

395

345

+0,89

248

+0,72

600

243

45

27

16

13,0

9,9

65

30

175,0

16

400×350

426×19

377×17

430

382

+4

460

390

345

+0,89

800

315

85

40

24

14,7

13,0

85

40

Сталь 15ХIМIФ

ТУ 3-923-75

360,0

17

450×350

465×22

468

485

424

+0,97

323

80

16,3

18

450×400

426×19

430

390

323

80

14,7

19

600×400

630×28

426×19

632

+5,0

430

+3

670

576

+1,0

390

+0,89

930

425

90

65

39

21,5

14,7

50

125

Сталь 15ХIМIФ

ТУ 108.1267-84

970,0








(Измененная редакция. Изм. № 2)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

* Размеры для справок

** Тройники исполнения 01, 02 и 04 применять после освоения их производством

*** Для исполнений 03, 05, 06 пред. откл. на размер"h" ±5.

Пример условного обозначения тройника штампованного переходного с условными проходами ×1 250×175 мм исполнения 06:

ТРОЙНИК ПЕРЕХОДНЫЙ 250×175 06 ОСТ 108.104.14-82

Пример маркировки: 06 ОСТ 108.104.14-82

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
