ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53311-
2009

ПОКРЫТИЯ КАБЕЛЬНЫЕ ОГНЕЗАЩИТНЫЕ.

Методы определения огнезащитной эффективности

Москва
Стандартинформ
2009

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным учреждением «Всероссийский ордена «Знак Почета» научно-исследовательский институт противопожарной обороны» (ВНИИПО) МЧС России

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 274 «Пожарная безопасность»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. № 87-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Содержание

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОКРЫТИЯ КАБЕЛЬНЫЕ ОГНЕЗАЩИТНЫЕ.

Методы определения

огнезащитной эффективности

Coatings cables fire retardant. Methods for determination of fireproof efficiency

Дата введения - 2009-05-01

1 Область применения

Настоящий стандарт распространяется на огнезащитные кабельные покрытия и устанавливает методы определения их огнезащитной эффективности.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51311-99 Кабели телефонные с полиэтиленовой изоляцией в пластмассовой оболочке. Технические условия.

ГОСТ Р МЭК 60332-3-10-2005 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-10. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Испытательная установка.

ГОСТ Р МЭК 60332-3-22-2005 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория А.

ГОСТ Р 50571.1-93 Электроустановки зданий. Основные положения.

ГОСТ 16442-80 Кабели силовые с пластмассовой изоляцией. Технические условия.

ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ 15845-80 Изделия кабельные. Термины и определения.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 защитный покров: По ГОСТ 15845-80.

3.2 допустимый длительный ток (проводника): По ГОСТ Р 50571.1.

3.3 кабельная прокладка: Отрезки кабеля, закрепленные на металлической лестнице в соответствии с ГОСТ Р МЭК 60332-3-22.

3.4 огнезащитная эффективность: Сравнительный показатель, который характеризуется длиной поврежденной пламенем или обугленной части образца кабельной прокладки с ОКП и коэффициентом снижения допустимого длительного тока нагрузки для кабеля с ОКП и определяется по методам, изложенным в настоящем стандарте.

3.5 огнезащитное кабельное покрытие (ОКП): Слой вещества (смеси) или материала, полученный в результате его нанесения на поверхность кабелей и обладающий огнезащитной эффективностью.

4 Методы определения огнезащитной эффективности

4.1 Метод определения коэффициента снижения допустимого длительного тока нагрузки для кабеля с ОКП

4.1.1 Аппаратура:

прибор для измерения температуры, класс точности не более 0,15;

термоэлектрический преобразователь с диаметром электродов не более 0,5 мм (класс допуска 2 по ГОСТ 6616);

регулируемый источник электрического тока;

прибор для измерения силы тока, класс точности не более 0,5.

4.1.2 Подготовка образцов.

На отрезок кабеля марки АВВГ 4×10-1 (ГОСТ 16442) длиной (3100 ± 100) мм наносят ОКП на длину (1500 ± 100) мм с одной стороны кабеля. Нанесение ОКП на кабель и его сушку осуществляют в соответствии с нормативной или технической документацией на покрытие. Контроль толщины покрытия производят в соответствии с приложением А. На расстоянии (50 ± 5) мм от концов отрезка кабеля токопроводящие жилы очищают от изоляции и соединяют последовательно. На одну из токопроводящих жил закрепляют шесть термоэлектрических преобразователей в точках, указанных на рис. 1. Метод закрепления должен обеспечивать контакт спая термоэлектрического преобразователя и токопроводящей жилы.

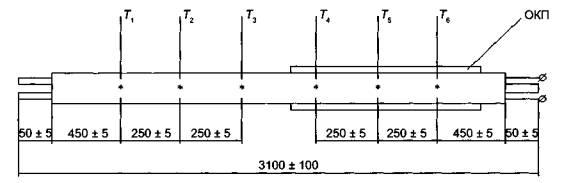

Рис. 1 - Размещение термоэлектрических преобразователей

4.1.3 Проведение испытания.

Кабель подключают к регулируемому источнику электрического тока.

Регулируя ток источника электрического тока, определяют значение тока I1 при котором показания прибора, регистрирующего температуру в точках 1-3, составляют (65 ± 3) °С в течение (3600 ±10) с.

Аналогично определяют значение тока I2, при котором показания прибора, регистрирующего температуру в точках 4-6, составляют (65 ± 3) °С в течение (3600 ± 10) с.

4.1.4 Обработка результатов.

Коэффициент снижения допустимого длительного тока нагрузки к определяют по формуле

к = I2/I1 ,                                                                                                                                    (1)

где I2 - значение тока, А;

I1 - значение тока, А.

ОКП соответствует требованию, если значение коэффициента снижения допустимого длительного тока нагрузки не менее 0,98.

4.2 Метод определения длины поврежденной пламенем или обугленной части кабельной прокладки с ОКП

4.2.1 Для определения огнезащитной эффективности ОКП на кабелях с поливинилхлоридной, полиэтиленовой и резиновой оболочками испытания проводят на кабелях марок ААШв 3×120-10(ГОСТ 18410), ТППэп 50×2×0,4 (ГОСТ Р 51311) и КГ 3×50+1×16-0,66 [1] соответственно.

Для определения огнезащитной эффективности ОКП на кабелях с иными оболочками или защитными покровами марку кабеля для испытания устанавливают представители испытательной лаборатории и согласовывают с производителем ОКП.

4.2.2 Аппаратура.

Испытательная установка - по ГОСТ Р МЭК 60332-3-10.

4.2.3 Подготовка образцов.

Длина отрезка кабеля, их количество и расположение - в соответствии с категорией А по ГОСТ Р МЭК 60332-3-22.

Нанесение ОКП на кабели и его сушку осуществляют в соответствии с нормативной или технической документацией на покрытие.

Контроль толщины покрытия производят в соответствии с приложением А.

4.2.4 Проведение испытаний по ГОСТ Р МЭК 60332-3-22.

4.2.5 Оценка результатов.

ОКП соответствует требованию по нераспространению горения, если в результате испытаний длина поврежденной пламенем или обугленной части кабельной прокладки с ОКП не превышает 1,5 м, измеренная в соответствии с п. 6 ГОСТ Р МЭК 60332-3-22.

Приложение А
(обязательное)
Метод определения толщины покрытия

Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.

Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.

Допускается проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.

Толщину огнезащитного кабельного покрытия определяют как среднеарифметическое толщин, измеренных в различных точках.

БИБЛИОГРАФИЯ

1 ТУ 16.К73-05-93 Кабели силовые гибкие на напряжение 660 В.

Ключевые слова: огнезащитные кабельные покрытия, методы испытаний.
