УСТАНОВКА ОКОННЫХ, БАЛКОННЫХ, ДВЕРНЫХ БЛОКОВ, ПОДОКОННЫХ
ДОСОК И УСТРОЙСТВО ТАМБУРОВ В КРУПНОПАНЕЛЬНОМ ДОМЕ СЕРИИ 1-467А-2

Содержание

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта разработана па основе применения методов научной организации труда и предназначена для использования при разработке проектов производства работ и организации труда на строительном объекте.

Карта составлена на установку оконных, балконных, дверных блоков, подоконных досок и устройство тамбуров в 60-квартирном крупнопанельном доме серии 1-467А-2 и может быть использована при выполнении указанных работ на строительстве других здании этой же серии.

В технологическую карту включены работы по установке оконных (с двойными переплетами), балконных и дверных блоков с обивкой их толем, подоконных досок на металлических кронштейнах, по устройству тамбуров на первом этаже с постановкой каркаса, обшивкой его минераловатными плитами и сухой штукатуркой с установкой дверных блоков.

Привязка карты к объекту состоит в уточнении объемов работ, затрат труда и расхода материалов.

II. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

До начала работ на строительную площадку должны быть завезены материалы, изделия, инвентарь и приспособления

Все изделия должны поступать комплектно.

Оконные, балконные, дверные блоки и подоконные доски должны быть антисептированы заводом-изготовителем.

Изделия и материалы на строительном площадке складируются в зоне действия башенного крана. Для предохранения от увлажнений и повреждений их нужно хранить на подкладках в сухом закрытом помещении или под навесом.

При производстве работ каждый этаж делится на две захватки (см. рисунок).

Все материалы, дверные блоки и подоконные доски следует подавать на этажи башенным краном в пакетах до монтажа плит перекрытия и располагать в местах, указанных в проекте организации работ.

Оконные и балконные блоки подают башенным краном и сразу устанавливают в проектное положение.

Установку блоков необходимо начинать на захватке, где закончен монтаж железобетонных конструкций. Оконные и балконные блоки ставят после монтажа простеночных панелей, а дверные - после монтажа панелей внутренних стен и перегородок.

Оконные, балконные, дверные блоки и подоконные доски устанавливают в такой технологической последовательности. Обивают толем коробки; расчищают и размечают места установки блоков и подоконных досок; устанавливают металлические кронштейны под подоконные доски; поднимают и устанавливают блоки; временно закрепляют блоки клиньями и расстроповывают их; окончательно выверяют и закрепляют блоки; устанавливают подоконные доски и закрепляют их.

Блоки устанавливают по уровню и отвесу. Поверхности оконных блоков и подоконных досок, примыкающие к бетону, антисептируют и обивают толем.

Окопные и дверные блоки крепят к стене шурупами или ершами, забиваемыми в деревянные антисептированные пробки, заложенные при изготовлении конструкций степ.

Расстояние между ершами или шурупами (в средней части блока) допускается не более 1,5 м.

Зазоры в створах и притворах оконных переплетов и дверных полотен наружных дверей должны составлять 2 мм, между дверными полотнами и полом у внутренних дверей 5 мм, у дверей санитарных узлов - 12 мм.

Верхняя поверхность установленных подоконных досок должна иметь уклон внутрь помещения около 1 %.

Подоконные доски в пределах одного этажа должны быть установлены на одном уровне.

Все работы следует выполнять в полном соответствии с техническим проектом, проектом производства работ и СНиП III-B.7-69 «Деревянные конструкции» (правила производства и приемки монтажных работ) с соблюдением правил техники безопасности в строительстве согласно СНиП III-А.11-70 «Техника безопасности в строительстве»:

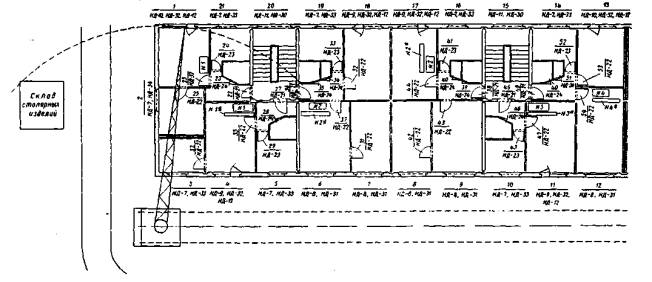

Условные обозначения:

 - Пакет с дверными блоками

 - Пакет с подоконными блоками

Схема организации работ. Захватка 1.

III. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

Установку оконных, балконных, дверных блоков, подоконных досок и устройство тамбуров выполняет звено в составе двух плотников 4 и 3 разр. в первую смену.

Плотник 3 разр. нарезает на строительной площадке толь на полосы необходимого размера, плотник 4 разр. прибивает его по всему периметру блоков гвоздями по планкам, затем оба плотника укладывают изделия в пакеты по 4-8 шт. согласно прилагаемой ведомости (см. таблицу) и увязывают тросом. Каждый пакет комплектуется блоками и подоконниками на одну квартиру.

Ведомость комплектации блоков

(на типовой этаж)

Наименование

Марка

Единица измерения

Количество

Пакет № 1 - 1 шт., дверные блоки

ИД-21

шт.

1



ИД-22

»

2



ИД-23

»

1



ИД-24

»

1

Пакет № 1а - 2 шт., подоконные доски

ИД-30

»

1



ИД-32

»

2



ИД-33

»

3



ИД-34

»

1

Пакет № 2-4 шт., дверные блоки

ИД-21

»

1



ИД-22

»

3



ИД-23

»

1



ИД-24

»

2

Пакет № 2а-4 шт., подоконные доски

ИД-31

»

2



ИД-32

»

1



ИД-33

»

1

Пакет № 3-2 шт., дверные блоки

ИД-21

»

1



ИД-22

»

1

Пакет № 3-2 шт., дверные блоки

ИД-23

»

1



ИД-24

»

1

Пакет № 3а-2 шт., подоконные доски

ИД-30

»

1



ИД-32

»

1



ИД-33

»

1

Пакет № 4-2 шт., дверные блоки

ИД-21

»

1



ИД-22

»

2



ИД-23

»

1



ИД-24

»

2

Пакет № 4а - 2 шт., подоконные доски

ИД-31

»

2



ИД-32

»

1



ИД-33

»

1

Блоки и подоконные доски поднимают на этажи краном. В первую очередь устанавливают оконные и балконные блоки, подоконные доски. Плотник 3 разр. расчищает места для установки блоков и расстроповывает их, крепит шурупами металлические кронштейны к пробкам (для установки подоконных досок), временно раскрепляет деревянными клиньями блоки и забивает ерши в пробки панелей.

Плотник 4 разр. проверяет размеры проема, размечает места установки кронштейнов, блоков и подоконных досок, вместе с плотником 3 разр. устанавливает их в проектное положение, выверяет правильность установки при помощи уровня, отвеса и метра, крепит блоки шурупами к ершам, а подоконные доски - к кронштейнам.

После установки оконных и балконных блоков, подоконных досок устанавливают дверные блоки, а потом переходят на следующую захватку.

При установке дверных блоков плотник 3 разр. расчищает места для установки блоков и крепит блоки гвоздями к перегородке или ершами к бетонным панелям стен, плотник 4 разр. размечает места установки блоков, вместе с плотником 3 разр.

устанавливает блоки в проектное положение, проверяет правильность установки по уровню и отвесу.

По окончании установки блоков на этаже приступают к устройству тамбуров.

Плотник 3 разр. расчищает места под тамбуры, вместе с плотником 4 разр. устанавливает каркас из готовых брусьев, крепит его к стене ершами, устанавливает инвентарные подмости для подшивки потолков, вместе с плотником 4 разр. подшивает потолки и обивает стены плитным утеплителем. Плотник 4 разр. проверяет правильность установки каркаса по уровню и отвесу, вместе с плотником 3 разр. выполняет подшивку потолков и обшивку стен, а затем оба плотника устанавливают дверные блоки в такой же последовательности, что и дверные блоки в квартирах.

Строповку материалов, пакетов с дверными блоками и подоконными досками на стройплощадке выполняет это же звено плотников во время комплектации изделий. Строповку оконных блоков выполняет такелажник. Затраты труда такелажника, ввиду малого объема, учитываются вместе со звеном плотников.

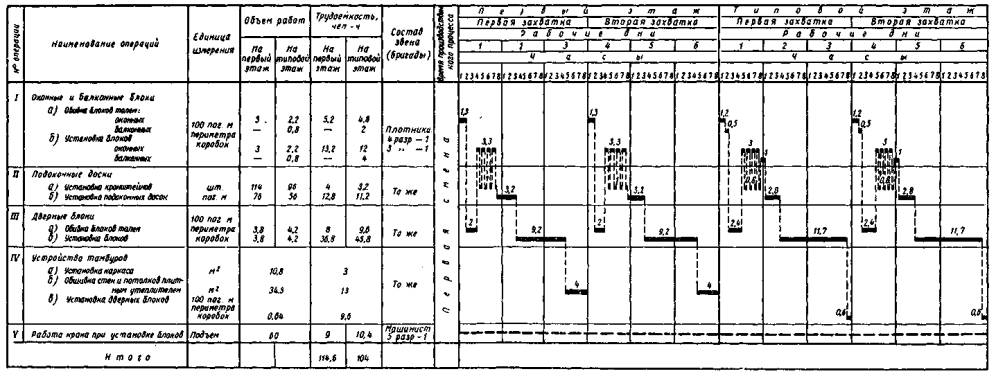

IV. ГРАФИК ПРОИЗВОДСТВА РАБОТ (на этаж)


Примечания

1.В графике предусмотрено повышение производительности труда до 10%.

2. Цифра над графиком показывает продолжительность процесса в часах.

3. Работы по устройству танбуров в первом этаже ведутся в процессе работ на первом и вышележащих этажах.

4. Объем работ указан на четыре тамбура


V. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА (на дом серии 1-467А-2)

Шифр нормативного источника и расценок

Состав звена

Описание работ

Единица измерения

Объем работ

Н. вр., чел-ч

Расценка, руб.-коп.

Норма­тивное время на полный объем работ, чел-ч

Стоимость затрат труда на полный объем работ, руб.-коп.

Заполнение оконных и балконных проемов

§ 38-3-3, табл. 4, № 16, вводная часть, п. 1, К=1,2

Столяр

2 разр.-1

Обивка одинарных оконных блоков толем на стройплощадке

100 м периметра коробки

10,92

2,28

1-08

24,89

11-79

То же

То же

То же балконных блоков

То же

3,36

2,28

1-08

7,66

3-62

§ 6-1-14, № 1

Плотники:

4 разр.-1

2   »    -2

Установка оконных блоков с узкими коробками (при подаче краном)

100 м периметра блока

10,92

5,8

3-24

63,34

35-38

То же

То же

То же балконных блоков

То же

3,36

5,8

3-24

19,48

10-89





Итого









115,37

61-68

Установка подоконных досок

Применительно § 6-1-14, № 10

Плотники:

4 разр.-1

2   »    -1

Установка подоконных досок на металлических кронштейнах

1 м доски

334

0,21

0-11,7

70,14

39-08





Итого









70,14

39-08

Заполнение дверных проемов

§ 38-3-3, табл. 4, № 16, вводная часть, п. 1, К=1,2

Столяр

2 разр.-1

Обивка толем дверных блоков с одинарными коробками

100 м периметра коробки

19,7

2,28

1-08

44,92

21-27

§ 6-1-14, № 3

Столяры:

4 разр.-1

2   »    -1

Установка внутренних дверных блоков с узкими коробками

100 м периметра блока

16,2

9,6

5-37

155,52

86-99

То же, № 5

То же

То же с широкими коробками

То же

3,6

11,5

6-43

41,40

23-15





Итого









311,98

170-50

Устройство тамбуров

Применительно § 6-1-4, примечание, п. 4

Плотники:

3 разр.-1

2   »    -1

Сборка каркасов тамбуров из готовых брусков

1 м2

10,8

0,27

0-14,1

2,92

1-52

§ 11-21, № 1а, примечание 2, К=0,6

Изолиров­щики:

4 разр.-1

3   »    -1

2   »    -1

Изоляция стен минера­ловатными плитами насухо

1 м2 изоляции

8,8

0,288

0-16,1

2,54

1-41

§ 8-1, № 2а

Штукатуры

3 разр.-2

Облицовка стен тамбура плитами сухой штукатурки с прибивкой гвоздями

1 м2 отделываемой поверхности

8,8

0,145

0-08

1,27

0-70

Применительно § 9-1-34, № 3

Слесарь-сантехннк

4 разр.-1

Крепление брусков к лестничной площадке пистолетом при трех дюбелях в детали

100 деталей

0,44

11,0

6-88

4,84

3-03

§ 11-37, табл. 2, № 3, п. 2, К=0,6

Изолиров­щики:

4 разр.-1

3   »    -1

2   »    -1

Изоляция потолков минера­ловатными плитами насухо

1 м2 изоляции

8,32

0,402

0-22,4

3,34

1-86

§ 8-1, № 2б, техн. ч., п. 5, К=1,5

Штукатуры

3 разр.-2

Облицовка потолков тамбуров площадью до 5 м2 сухой штукатуркой с прибивкой гвоздями

1 м2 отделываемой поверхности

9,32

0,23

0-12,9

1,91

1-07

§ 6-1-14, № 3

Плотники:

4 разр.-1

2   »    -1

Установка дверного блока, вставки и щита тамбура

100 м периметра блока

0,52

9,6

5-37

4,99

2-79

§ 6-1-13, № 3

То же

Установка дверных блоков тамбура с одинарной коробкой

То же

0,64

9,6

5-37

6,14

3-44





Итого









27,96

15-78

§ 1-6, табл. 2, п. 32, примечание 5

Такелажники

3 разр.-2 Машинист

5 разр.-1

Подъем башенным краном оконных, дверных блоков и подоконных досок весом до 1 т на высоту до 12 м

100 грузовых мест

3

14,0

6-90

42,0

20-70



7,0

4-38

21,0

13-14





Итого









63,0

33-84





Всего









588,45 или 96,14 чел-дн

320-87

VI. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 60-КВАРТИРНЫЙ ДОМ СЕРИИ 1-467А-2

Наименование показателей

Единица измерения

По калькуляции А

По графику Б

На сколько процентов показатель по графику больше (+) или меньше (-), чем по калькуляции,

Трудоемкость работ па единицу измерения

чел-дн

73,5

06,3

-7,2

Средний разряд рабочих . . . . .

разр.

3,62

3,4

-0,22

Выработка одного рабочего в смену . . . . . . . . . . . . . . . . . . . . .

шт. блоков подоконников и дверных вставок

10,3

11.4

+ 1,1

VII. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Полуфабрикаты и основные материалы

Наименование

Марка

Единица измерения

Количество на дом

Оконные блоки

ИД-7

шт.

80

То же

ИД-8

»

62

»

ИД-11

»

16

Балконные блоки

ИД-9

»

24

То же

ИД-10

»

24

Дверные блоки внутренних тамбуров

ИД-16

»

4

Дверные блоки наружных тамбуров

ИД-14

»

4

Дверные блоки входные в квартиру

ИД-21

»

60

Дверные блоки межкомнатные

ИД-22

»

130

То же в кухню

ИД-23

»

60

» в санузел

ИД-24

»

90

Подоконные блоки

ИД-30

»

16

То же

ИД-31

»

50

»

ИД-32

»

60

»

ИД-33

»

60

»

ИД-34

»

10-

Вставки дверные в тамбуре

ИД-15

»

1

То же

ИД-17

»

I

»

ИД-18

»

3

Вставки дверные и тамбуре

ИД-19

шт.

2

Брус размером 120×94 мм

-

пог. м

17,6

То же 80×94 мм

-

»

17,6

» 70×70 мм

-

»

44,0

Доска 94×40 мм

-

»

4,4

Наличники

-

»

183

Толь

-

м2

1180

Дрань штукатурная

-

тыс. шт.

7

Ерши



шт.

2216

Гвозди штукатурные



кг

34

Гвозди строительные, l = 125 мм



»

6

Тоже l = 125 мм



»

22

» l = 80 мм



»

1,0

Плита минераловатная



м2

1.6

Сухая штукатурка



»

18

Деревянные клинья длиной 15 см



шт.

1100

Б. Машины, оборудование, инструмент и приспособления

Наименование

Марка

Единица измерения

Количество

Строп двухветвевой



шт.

2

Уровень



»

2

Отвесы



»

2

Плотнично-столярный инструмент



комплект

2
