Приказ Министерства энергетики РФ от 30 декабря 2008 г. № 325

"Об организации в Министерстве энергетики Российской Федерации работы по утверждению нормативов технологических потерь при передаче тепловой энергии"

(с изменениями от 1 февраля 2010 г.)

В соответствии с пунктом 4.2.4 Положения о Министерстве энергетики Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 28 мая 2008 г. № 400 (Собрание законодательства Российской Федерации, 2008, № 22, ст. 2577; № 42, ст. 4825; № 46, ст. 5337), приказываю:

1. Утвердить прилагаемую Инструкцию по организации в Министерстве энергетики Российской Федерации работы по расчету и обоснованию нормативов технологических потерь при передаче тепловой энергии.

2. Признать утратившими силу приказ Министерства промышленности и энергетики Российской Федерации от 4 октября 2005 г. № 265 "Об организации в Министерстве промышленности и энергетики Российской Федерации работы по утверждению нормативов технологических потерь при передаче тепловой энергии" (зарегистрирован в Минюсте России 19 октября 2005 г. № 7094).



Министр                            С.И. Шматко



Зарегистрировано в Минюсте РФ 16 марта 2009 г.

Регистрационный № 13513

Инструкция по организации в Минэнерго России работы по расчету и обоснованию нормативов технологических потерь при передаче тепловой энергии

Содержание

I. Общие положения

II. Определение нормативов технологических потерь при передаче тепловой энергии

III. Определение нормативов технологических потерь при передаче тепловой энергии с использованием нормативных энергетических характеристик тепловых сетей

IV. Структура и состав документации по расчетам и обоснованию нормативов технологических потерь при передаче тепловой энергии

Приложение 1 Нормы тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 1959 г. по 1989 г включительно.

Приложение 2 Нормы тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 1990 г. по 1997 г. включительно

Приложение 3 Нормы тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 1998 г. по 2003 г. включительно

Приложение 4 Нормы тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 2004 г.

Приложение 5

Приложение 6 Исходные данные для расчета нормативов технологических потерь

Приложение 7 Общие сведения об энергоснабжающей (теплосетевой) организации

Приложение 8 Общая характеристика систем теплоснабжения

Приложение 9

Приложение 10

Приложение 11

Приложение 12 НОРМАТИВЫ ТЕХНОЛОГИЧЕСКИХ ПОТЕРЬ ПРИ ПЕРЕДАЧЕ ТЕПЛОВОЙ ЭНЕРГИИ

Приложение 13 Рекомендации по оформлению результатов расчета и обоснования нормативов технологических потерь при передаче тепловой энергии при подготовке обосновывающих материалов

Приложение № 14 Динамика основных показателей работы тепловых сетей



I. Общие положения

1. Нормативы технологических потерь при передаче тепловой энергии разрабатываются для каждой организации, эксплуатирующей тепловые сети для передачи тепловой энергии потребителям (далее - теплосетевая организация). Разработка нормативов технологических потерь при передаче тепловой энергии осуществляется выполнением расчетов нормативов для тепловой сети каждой системы теплоснабжения независимо от присоединенной к ней расчетной часовой тепловой нагрузки.

Нормативы технологических потерь при передаче тепловой энергии по тепловым сетям организаций, для которых передача тепловой энергии не является основным видом деятельности (далее - предприятия), оказывающим услуги по передаче тепловой энергии сторонним потребителям (абонентам), подключенным к тепловым сетям предприятия, утверждаются Министерством в части, относящейся к сторонним потребителям. При этом технологические потери при передаче тепловой энергии для собственного потребления предприятия из указанных нормативов исключаются.

В случае передачи тепловой энергии собственным и сторонним потребителям (абонентам) не по выделенным теплопроводам нормативы технологических потерь распределяются пропорционально количеству тепловой энергии, передаваемой для собственного теплового потребления предприятия и сторонним потребителям.

В случае если энергопринимающие устройства потребителя тепловой энергии имеют опосредованное присоединение к сетям теплоснабжающей или теплосетевой организации, объем технологических потерь при передаче тепловой энергии в теплосетевом хозяйстве, через которое осуществляется такое присоединение, может рассчитываться в соответствии с настоящей Инструкцией отдельно от расчета нормативных технологических потерь, возникающих в тепловых сетях теплоснабжающей или теплосетевой организации.

Факт опосредованного присоединения потребителя к сетям теплоснабжающей или теплосетевой организации и использования теплопроводов для передачи тепловой энергии этому потребителю подтверждается документом компетентного органа администрации соответствующего муниципального образования, содержащим характеристики этих теплопроводов, являющихся частью тепловой сети на территории муниципального образования.

В нормативы технологических потерь при передаче тепловой энергии не включаются потери и затраты на источниках теплоснабжения и в энергопринимающих установках потребителей тепловой энергии, включая принадлежащие последним трубопроводы тепловых сетей и тепловые пункты.

2. Нормативы технологических потерь при передаче тепловой энергии разрабатываются по следующим показателям:

потери и затраты теплоносителей (пар, конденсат, вода);

потери тепловой энергии в тепловых сетях теплопередачей через теплоизоляционные конструкции теплопроводов и с потерями и затратами теплоносителей (пар, конденсат, вода);

затраты электрической энергии на передачу тепловой энергии.

3. Нормативы технологических потерь для водяных тепловых сетей систем централизованного теплоснабжения с присоединенной расчетной часовой тепловой нагрузкой потребителей 50 Гкал/ч (58 МВт) и более разрабатываются с учетом нормативных энергетических характеристик или нормативных значений показателей функционирования водяных тепловых сетей (далее - энергетические характеристики) путем пересчета от условий, принятых при их разработке, к условиям предстоящего периода регулирования в соответствии с главой III настоящей Инструкции.

В случае отсутствия на период разработки или пересмотра энергетических характеристик для водяных тепловых сетей с присоединенной к ним расчетной часовой тепловой нагрузкой 50 Гкал/ч (58 МВт) и более нормативы технологических потерь при передаче тепловой энергии определяются в соответствии с главой II настоящей Инструкции. При этом теплосетевая организация представляет официальное подтверждение о разработке (пересмотре) энергетических характеристик в течение года, подписанное руководителем организации.

4. Нормативы технологических потерь при передаче тепловой энергии для водяных тепловых сетей с присоединенной к ним расчетной часовой тепловой нагрузкой менее 50 Гкал/ч (58 МВт) и для паровых тепловых сетей, разрабатываются в соответствии с главой II настоящей Инструкции.

5. При определении нормативов технологических потерь при передаче тепловой энергии на предстоящий период регулирования допускается использование расчетов указанных нормативов на предыдущий регулируемый период с пересчетом их по упрощенным формулам, приведенным в главе III настоящей Инструкции, в случае если в предстоящий период регулирования не планируется отклонение от условий работы тепловых сетей, принятых при разработке указанных нормативов, более пределов, указанных ниже, а именно:

5.1. по нормативу "потери и затраты теплоносителей":

при изменении емкости (внутреннего объема) трубопроводов тепловых сетей, эксплуатируемых теплосетевой организацией, на 5%;

5.2. по нормативу "потери тепловой энергии теплопередачей через теплоизоляционные конструкции теплопроводов и с потерями и затратами теплоносителей":

при изменении материальной характеристики тепловых сетей, эксплуатируемых теплосетевой организацией, на 5%;

при сохранении эксплуатационного температурного графика отпуска тепловой энергии в системе теплоснабжения;

при изменении тепловых потерь по результатам очередных испытаний на 5% по сравнению с результатами предыдущих испытаний.

5.3. по нормативу "затраты электрической энергии на передачу тепловой энергии":

при изменении количества насосных станций и центральных тепловых пунктов (далее - ЦТП), если суммарная мощность насосных агрегатов насосных станций и ЦТП изменилась на 5% от прежней суммарной мощности; то же - при изменении производительности или количества насосов при неизменном количестве станций и ЦТП;

при изменении условий функционирования насосов (автоматизация, изменение диаметра рабочих колес насосов, изменение расхода и напора сетевой воды), если суммарная мощность насосных агрегатов изменилась на 5%;

при сохранении эксплуатационного температурного графика отпуска тепловой энергии в системе теплоснабжения.

Приказом Минэнерго России от 1 февраля 2010 г. №36 в пункт 6 настоящей Инструкции внесены изменения

6. В составе документов по утверждению нормативов технологических потерь при передаче тепловой энергии Минэнерго рассматривает:

нормативные и отчетные, в том числе полученные на основании показаний приборов учета, значения технологических потерь при передаче тепловой энергии за два года, предшествующих текущему году, нормативные значения технологических потерь текущего года и планируемые значения технологических потерь на регулируемый год (Приложение 5, таблицы 5.3, 5.4 и 5.5);

прогнозируемые значения влияющих показателей (пункт 5 настоящей Инструкции), и их сопоставление с аналогичными показателями за год, предшествующий периоду регулирования.

При установлении нормативных значений технологических потерь при передаче тепловой энергии на регулируемый период (отклонения от условий работы тепловых сетей при этом не должны превышать изложенных в пункте 5 настоящей Инструкции) в случае, если фактические значения технологических потерь при передаче тепловой энергии, полученные на основании показаний приборов учета, ниже их расчетных значений, в норматив включаются фактические значения технологических потерь при передаче тепловой энергии.

При обосновании нормативов технологических потерь при передаче тепловой энергии могут использоваться энергетические характеристики тепловых сетей, в случае если отклонения условий не превышают значений, указанных в пункте 5 настоящей Инструкции.

Приказом Минэнерго России от 1 февраля 2010 г. №36 в пункт 7 настоящей Инструкции внесены изменения

7. Теплосетевая организация, в составе документов по утверждению нормативов технологических потерь при передаче тепловой энергии, представляет:

сведения о результатах ежегодного сопоставления нормативных и отчетных показателей и выявленные при этом резервы экономии тепловой и электрической энергии и теплоносителя (энергосберегающий потенциал);

мероприятия по повышению энергетической эффективности рассматриваемой тепловой сети и системы централизованного теплоснабжения, к которой относится рассматриваемая тепловая сеть, с указанием по каждому мероприятию сроков их выполнения, затрат на реализацию, экономического эффекта, годовой экономии тепловой, электрической энергии (топлива) и теплоносителя (химочищенной воды), сроков окупаемости.

Разработка указанных мероприятий осуществляется на основе результатов энергетических обследований тепловых сетей, осуществляемых в соответствии с Федеральным законом от 23 ноября 2009 г. № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" (Собрание законодательства Российской Федерации, 2009, № 48, ст. 5711).

II. Определение нормативов технологических потерь при передаче тепловой энергии

8. Формулы расчетов нормативов технологических потерь при передаче тепловой энергии, приведенные в настоящей главе, применяются для следующих тепловых сетей:

паровых, независимо от присоединенной к ним расчетной часовой тепловой нагрузки;

водяных, с присоединенной к ним расчетной часовой тепловой нагрузкой менее 50 Гкал/ч (58 МВт);

водяных, с присоединенной к ним расчетной часовой тепловой нагрузкой 50 Гкал/ч (58 МВт) и более при временном, не более одного года, отсутствии нормативных энергетических характеристик тепловых сетей на период их разработки или пересмотра.

9. К нормативам технологических потерь при передаче тепловой энергии относятся потери и затраты энергетических ресурсов, обусловленные техническим состоянием теплопроводов и оборудования и техническими решениями по надежному обеспечению потребителей тепловой энергией и созданию безопасных условий эксплуатации тепловых сетей, а именно:

потери и затраты теплоносителя (пар, конденсат, вода) в пределах установленных норм;

потери тепловой энергии теплопередачей через теплоизоляционные конструкции теплопроводов и с потерями и затратами теплоносителя;

затраты электрической энергии на передачу тепловой энергии (привод оборудования, расположенного на тепловых сетях и обеспечивающего передачу тепловой энергии).

10. Определение нормативов технологических потерь и затрат теплоносителей.

10.1. Теплоноситель - вода.

10.1.1. К нормируемым технологическим затратам теплоносителя относятся:

затраты теплоносителя на заполнение трубопроводов тепловых сетей перед пуском после плановых ремонтов и при подключении новых участков тепловых сетей;

технологические сливы теплоносителя средствами автоматического регулирования теплового и гидравлического режима, а также защиты оборудования;

технически обоснованные затраты теплоносителя на плановые эксплуатационные испытания тепловых сетей и другие регламентные работы.

10.1.2. К нормируемым технологическим потерям теплоносителя относятся технически неизбежные в процессе передачи и распределения тепловой энергии потери теплоносителя с его утечкой через неплотности в арматуре и трубопроводах тепловых сетей в пределах, установленных правилами технической эксплуатации электрических станций и сетей, а также правилами технической эксплуатации тепловых энергоустановок.

Нормативные значения потерь теплоносителя за год с его нормируемой утечкой, м3, определяются по формуле:

, (1)

где а - норма среднегодовой утечки теплоносителя, м3/чм3, установленная правилами технической эксплуатации электрических станций и сетей, а также правилами технической эксплуатации тепловых энергоустановок, в пределах 0,25% среднегодовой емкости трубопроводов тепловых сетей в час;

Vгод - среднегодовая емкость трубопроводов тепловых сетей, эксплуатируемых теплосетевой организацией, м3;

nгод - продолжительность функционирования тепловых сетей в году, ч;

 - среднегодовая норма потерь теплоносителя, обусловленных утечкой, м3/ч.

Значение среднегодовой емкости трубопроводов тепловых сетей, м3 определяется из выражения:

, (2)

где Vот и Vл - емкость трубопроводов тепловых сетей в отопительном и неотопительном периодах, м3;

nот и nл - продолжительность функционирования тепловых сетей в отопительном и неотопительном периодах, ч.



При расчете значения среднегодовой емкости необходимо учесть: емкость трубопроводов, вновь вводимых в эксплуатацию, и продолжительность использования данных трубопроводов в течение календарного года; емкость трубопроводов, образуемую в результате реконструкции тепловой сети (изменения диаметров труб на участках, длины трубопроводов, конфигурации трассы тепловой сети) и период времени, в течение которого введенные в эксплуатацию участки реконструированных трубопроводов задействованы в календарном году; емкость трубопроводов, временно выводимых из использования для ремонта, и продолжительность ремонтных работ.

При определении значения среднегодовой емкости тепловой сети в значении емкости трубопроводов в неотопительном периоде должно учитываться требование правил технической эксплуатации о заполнении трубопроводов деаэрированной водой с поддержанием избыточного давления не менее 0,5 кгс/см2 в верхних точках трубопроводов.

Прогнозируемая продолжительность отопительного периода принимается как средняя из соответствующих фактических значений за последние 5 лет или в соответствии со строительными нормами и правилами по строительной климатологии.

Потери теплоносителя при авариях и других нарушениях нормального эксплуатационного режима, а также сверхнормативные потери в нормируемую утечку не включаются.

10.1.3. Затраты теплоносителя, обусловленные вводом в эксплуатацию трубопроводов тепловых сетей, как новых, так и после плановых ремонтов или реконструкции, принимаются в размере 1,5-кратной емкости соответствующих трубопроводов тепловых сетей.

10.1.4. Затраты теплоносителя, обусловленные его сливом средствами автоматического регулирования и защиты, предусматривающими такой слив, определяются конструкцией указанных приборов и технологией обеспечения нормального функционирования тепловых сетей и оборудования.

Значения годовых потерь теплоносителя в результате слива, м3, определяются из формулы:

, (3)

где m - технически обоснованный расход теплоносителя, сливаемого каждым из действующих приборов автоматики или защиты одного типа, м3/ч;

N - количество действующих приборов автоматики или защиты одного типа, шт.;

nгод.авт. - продолжительность функционирования однотипных приборов в течение года, ч;

k - количество групп однотипных действующих приборов автоматики и защиты.



10.1.5. Затраты теплоносителя при проведении плановых эксплуатационных испытаний тепловых сетей и других регламентных работ включают потери теплоносителя при выполнении подготовительных работ, отключении участков трубопроводов, их опорожнении и последующем заполнении.

Нормирование затрат теплоносителя на указанные цели производится с учетом регламентируемой нормативными документами периодичности проведения эксплуатационных испытаний и других регламентных работ и утвержденных эксплуатационных норм затрат для каждого вида испытательных и регламентных работ в тепловых сетях для данных участков трубопроводов.

План проведения эксплуатационных испытаний тепловых сетей и других регламентных работ утверждается руководителем теплосетевой организации и включается в состав обосновывающих нормативы материалов.

10.2. Теплоноситель - пар.

10.2.1. Нормируемые потери пара, т, допускается определять по нормам для водяных тепловых сетей, используя формулу:

, (4)

где rп - плотность пара при средних параметрах теплоносителя (давление и температура) по паропроводу, от источника теплоснабжения до границ эксплуатационной ответственности, кг/м3;

Vп. год - среднегодовая емкость паропроводов, эксплуатируемых теплосетевой организации, м3; определяется по формуле (2).



Средние параметры теплоносителя по паропроводу определяются как средневзвешенные значения по материальной характеристике каждого i-го участка паропровода по формулам:

; (5)

, (6)

где tср.i и рср.i - средние температура и абсолютное давление теплоносителя на i-ом участке паропровода, °С и кгс/см2;

Мi, SМi - материальная характеристика i-го участка паропровода и суммарная материальная характеристика паропровода, м2.



10.2.2. Потери конденсата GПК, т, определяются по норме для водяных тепловых сетей с использованием формулы:

, (7)

где Vк.год - среднегодовая емкость конденсатопроводов, м3; определяется по формуле (2);

rк - плотность конденсата при его средней температуре, кг/м3.



10.2.3. Затраты теплоносителя в паровых тепловых сетях при проведении плановых эксплуатационных испытаний тепловых сетей и других регламентных работ включают потери теплоносителя при выполнении подготовительных работ, отключении, опорожнении участков трубопроводов и последующем их заполнении, включая затраты на заполнение, прогрев, продувку трубопроводов перед вводом в эксплуатацию.

Нормирование затрат теплоносителя на указанные цели производится с учетом регламентируемой нормативными документами периодичности проведения эксплуатационных испытаний и других регламентных работ и утвержденных эксплуатационных норм затрат для каждого вида работ в тепловых сетях.

План проведения эксплуатационных испытаний тепловых сетей и других регламентных работ утверждается руководителем теплосетевой организации и включается в состав обосновывающих нормативы материалов.

11. Нормативные технологические потери и затраты тепловой энергии при ее передаче включают:

потери и затраты тепловой энергии, обусловленные потерями и затратами теплоносителя;

потери тепловой энергии теплопередачей через изоляционные конструкции теплопроводов и оборудование тепловых сетей.

11.1. Определение нормативных технологических затрат и потерь тепловой энергии, обусловленных потерями и затратами теплоносителя - воды.

11.1.1. Определение нормативных технологических потерь тепловой энергии, Гкал, обусловленных потерями теплоносителя производится по формуле:

, (8)

где rгод - среднегодовая плотность теплоносителя при средней (с учетом b) температуре теплоносителя в подающем и обратном трубопроводах тепловой сети, кг/м3;

b - доля массового расхода теплоносителя, теряемого подающим трубопроводом тепловой сети (при отсутствии данных можно принимать от 0,5 до 0,75);

t1 год и t2 год - среднегодовые значения температуры теплоносителя в подающем и обратном трубопроводах тепловой сети по температурному графику регулирования тепловой нагрузки, °С;

tх год - среднегодовое значение температуры исходной воды, подаваемой на источник теплоснабжения и используемой для подпитки тепловой сети, °С;

с - удельная теплоемкость теплоносителя, ккал/кг °С.



Среднегодовые значения температуры теплоносителя в подающем и обратном трубопроводах рассчитываются как средневзвешенные по среднемесячным значениям температуры теплоносителя в соответствующем трубопроводе с учетом числа часов работы в каждом месяце. Среднемесячные значения температуры теплоносителя в подающем и обратном трубопроводах определяются по эксплуатационному температурному графику отпуска тепловой энергии в соответствии с ожидаемыми среднемесячными значениями температуры наружного воздуха.

Ожидаемые среднемесячные значения температуры наружного воздуха определяются как средние из соответствующих статистических значений по информации метеорологической станции за последние 5 лет, или в соответствии со строительными нормами и правилами по строительной климатологии и климатологическим справочником.

Средневзвешенные значения температуры теплоносителя в подающих t1 год  и обратных t2 год  трубопроводах тепловой сети, °С, можно определить по формулам:

; (9а)

, (9б)

где t1i и t2i - значения температуры теплоносителя в подающем и обратном трубопроводах тепловой сети по эксплуатационному температурному графику отпуска тепловой энергии при средней температуре наружного воздуха соответствующего месяца, °С.



Среднегодовое значение температуры tх год исходной воды, подаваемой на источник теплоснабжения для подпитки тепловой сети, °С, определяется по формуле, аналогичной формулам (9а) и (9б).

При отсутствии достоверной информации по температурам исходной воды допустимо принимать tх. от=5°С, tх. л=15°С.



11.1.2. Нормативные технологические затраты тепловой энергии на заполнение новых участков трубопроводов и после плановых ремонтов, Гкал, определяются:

, (10)

где Vтр.з - емкость заполняемых трубопроводов тепловых сетей, эксплуатируемых теплосетевой организации, м3;

rзап - плотность воды, используемой для заполнения, кг/м3;

tзап  - температура воды, используемой для заполнения, °С;

tх - температура исходной воды, подаваемой на источник тепловой энергии в период заполнения, °С.



11.1.3. Нормативные технологические потери тепловой энергии со сливами из приборов автоматического регулирования и защиты, Гкал, определяются по формуле:

, (11)

где Gа.н. - годовые потери теплоносителя в результате слива, м3;

rсл - среднегодовая плотность теплоносителя в зависимости от места установки автоматических приборов, кг/м3;

tсл и tх - температура сливаемого теплоносителя и исходной воды, подаваемой на источник теплоснабжения в период слива, °С.



11.1.4. При запланированном проведении эксплуатационных испытаний и других регламентных работ должны быть определены затраты тепловой энергии с этой составляющей затрат теплоносителя по формулам, аналогичным формуле (11).

11.2. Определение нормативных технологических затрат и потерь тепловой энергии, обусловленных потерями и затратами теплоносителя - пара.

11.2.1. Нормативные потери тепловой энергии, обусловленные потерями пара, Гкал, определяются по формуле:

, (12)

где iп и iх - энтальпия пара при средних значениях давления и температуры по отдельным магистралям на источнике теплоснабжения и на границе эксплуатационной ответственности, а также исходной воды, ккал/кг.



11.2.2. Нормативные потери тепловой энергии, обусловленные потерями конденсата, Гкал, определяются по формуле:

, (13)

где tконд и tх - средние за период функционирования паровых сетей значения температуры конденсата и исходной воды на источнике теплоснабжения, °С.



11.2.3. Потери тепловой энергии, связанные с проведением эксплуатационных испытаний паропроводов и конденсатопроводов и (или) других регламентных работ, включая прогрев, продувку паропроводов определяются по формулам, аналогичным формулам (12) и (13).

11.3. Определение нормативных технологических потерь тепловой энергии теплопередачей через теплоизоляционные конструкции трубопроводов водяных тепловых сетей.

11.3.1. Определение нормативных технологических потерь тепловой энергии теплопередачей через теплоизоляционные конструкции трубопроводов производится на базе значений часовых тепловых потерь при среднегодовых условиях эксплуатации тепловых сетей.

В отдельных случаях возникает необходимость вместо среднегодовых значений удельных часовых тепловых потерь определять среднесезонные значения, например, при работе сетей только в отопительный период при отсутствии горячего водоснабжения или при самостоятельных тепловых сетях горячего водоснабжения, осуществлении горячего водоснабжения по открытой схеме по одной трубе (без циркуляции). При этом температурные условия определяются как средневзвешенные за период по аналогии с алгоритмом, приведенным в пункте 11.1.1 настоящей Инструкции.

Определение нормативных значений часовых потерь тепловой энергии производится в следующем порядке:

для всех участков тепловых сетей, на основе сведений о конструктивных особенностях теплопроводов (тип прокладки, год проектирования, наружный диаметр трубопроводов, длина участка) и норм тепловых потерь (теплового потока), указанных в таблицах приложений 1, 2, 3 и 4 к настоящей Инструкции, пересчетом табличных значений удельных норм на среднегодовые (среднесезонные) условия эксплуатации, определяются значения часовых тепловых потерь теплопередачей через теплоизоляционные конструкции трубопроводов, эксплуатируемых теплосетевой организацией;

для участков тепловой сети, характерных для нее по типам прокладки и видам изоляционной конструкции и подвергавшимся испытаниям на тепловые потери, в качестве нормативных принимаются полученные при испытаниях значения фактических часовых тепловых потерь, пересчитанные на среднегодовые условия эксплуатации тепловой сети;

для участков тепловой сети, аналогичных подвергавшимся тепловым испытаниям по типам прокладки, видам теплоизоляционных конструкций и условиям эксплуатации, в качестве нормативных принимаются значения часовых тепловых потерь, определенные по соответствующим нормам тепловых потерь (теплового потока) с введением поправочных коэффициентов, определенных по результатам испытаний;

для участков тепловой сети, не имеющих аналогов среди участков, подвергавшихся тепловым испытаниям, а также вводимых в эксплуатацию после монтажа, реконструкции или капитального ремонта с изменением типа или конструкции прокладки и изоляционной конструкции трубопроводов, в качестве нормативных принимаются значения часовых тепловых потерь, определенные теплотехническим расчетом.

Значения нормативных часовых тепловых потерь в тепловой сети в целом при среднегодовых (среднесезонных) условиях эксплуатации определяются суммированием значений часовых тепловых потерь на отдельных участках.

11.3.2. Определение нормативных значений часовых тепловых потерь для среднегодовых (среднесезонных) условий эксплуатации трубопроводов тепловых сетей производится согласно значениям норм тепловых потерь (теплового потока), приведенным в таблицах приложений 1, 2, 3 и 4 к настоящей Инструкции, в соответствии с годом проектирования конкретных участков тепловых сетей.

Значения нормативных удельных часовых тепловых потерь при среднегодовых (среднесезонных) условиях эксплуатации, отличающихся от значений, приведенных в соответствующих таблицах, ккал/мч, определяются линейной интерполяцией или экстраполяцией.

11.3.3. Определение нормативных значений часовых тепловых потерь для среднегодовых (среднесезонных) условий эксплуатации трубопроводов тепловых сетей, производится в зависимости от года проектирования теплопроводов:

спроектированных с 1959 г. по 1989 г. включительно;

спроектированных с 1990 г. по 1997 г. включительно;

спроектированных с 1998 г. по 2003 г. включительно;

спроектированных с 2004 г.

Определение нормативных значений часовых тепловых потерь, Гкал/ч, для среднегодовых (среднесезонных) условий эксплуатации трубопроводов тепловых сетей производится по формуле:

, (14)

где qиз.н - удельные часовые тепловые потери трубопроводами каждого диаметра, определенные пересчетом табличных значений норм удельных часовых тепловых потерь на среднегодовые (среднесезонные) условия эксплуатации, ккал/чм;

L - длина участка трубопроводов тепловой сети, м;

b - коэффициент местных тепловых потерь, учитывающий тепловые потери запорной и другой арматурой, компенсаторами и опорами (принимается 1,2 при диаметре трубопроводов до 150 мм и 1,15 - при диаметре 150 мм и более, а также при всех диаметрах трубопроводов бесканальной прокладки, независимо от года проектирования).



11.3.4. Значения нормативных часовых тепловых потерь, Гкал/ч, участков трубопроводов тепловых сетей, аналогичных участкам трубопроводов, подвергавшихся испытаниям на тепловые потери, по типу прокладки, виду изоляционных конструкций и условиям эксплуатации, определяются для трубопроводов подземной и надземной прокладки отдельно по формуле, аналогичной формуле (8):

, (15)

где kи - поправочный коэффициент для определения нормативных часовых тепловых потерь, полученный по результатам испытаний на тепловые потери.

11.3.5. Значения поправочного коэффициента kи определяются по формуле:

, (16)

где Qиз.год.и и Qиз.год.н - тепловые потери, определенные в результате испытаний на тепловые потери, пересчитанные на среднегодовые условия эксплуатации каждого испытанного участка трубопроводов тепловой сети, и потери, определенные по нормам для тех же участков, Гкал/ч.



Максимальные значения коэффициента kи не должны быть больше значений, приведенных в таблице 5.1 приложения 5 к настоящей Инструкции.

11.3.6. Значения тепловых потерь трубопроводами тепловых сетей за год, Гкал, определяются на основании значений часовых тепловых потерь при среднегодовых (среднесезонных) условиях эксплуатации.

11.4. Определение нормативных значений часовых тепловых потерь паропроводов для всех участков магистралей производится на основе сведений о конструктивных особенностях теплопроводов (тип прокладки, год проектирования, наружный диаметр трубопроводов, длина участка) и норм тепловых потерь (теплового потока), указанных в таблицах приложений 1, 2, 3 и 4 к настоящей Инструкции, пересчетом табличных значений удельных норм на средние параметры теплоносителя на каждом участке магистрали.

Для определения средних параметров теплоносителя на i-ом участке магистрали необходимо рассчитать конечные параметры теплоносителя i-го участка исходя из среднегодовых параметров (давление и температура) пара на источнике теплоснабжения и максимальных договорных расходов пара у каждого потребителя. Конечная температура (t2i) i-го участка магистрали определяется по формуле:

, (17)

где  - среднегодовая температура окружающей среды (наружный воздух - для надземной прокладки, грунт - для подземной), °С;

t1i - температура пара в начале i-го участка, °С;

b - коэффициент местных тепловых потерь (принимается согласно пункту 11.3.3);

Ri - суммарное термическое сопротивление i-го участка, (м×ч×°С)/ккал, определяется в соответствии с методическими указаниями по составлению энергетических характеристик для систем транспорта тепловой энергии;

Gi - расход пара на i-ом участке, т/ч;

ci - удельная изобарная теплоемкость пара при средних значениях давления и температуры (среднее значение температуры на 1-ой итерации принимается равным tср.i = t1i - 30°С) на i-ом участке, ккал/(кг×°С).



После вычисления t2i уточняется удельная изобарная теплоемкость пара ci (при температуре  и среднем давлении ) и расчет повторяется до получения разницы , где  и  среднегодовые температуры в конце магистрали при № и (№+1) расчете.

Конечное абсолютное давление пара i-го участка магистрали определяется по формуле:

, (18)

где Р1i - абсолютное давление пара в начале i-го участка, кгс/см2;

Li - длина i-го участка паропровода, м;

R1i - удельное линейное падение давления i-го участка, кгс/м2×м;

ai коэффициент местных потерь давления i-го участка.



Удельное линейное падение давления на i-ом участке определяется по формуле:

, (19)

где r1i плотность пара i-го участка паропровода, кг/м3;

dвн.i - внутренний диаметр паропровода на i-ом участке, м.



Коэффициент местных потерь давления i-го участка определяется по формуле:

, (20)

где Sxi сумма коэффициентов местных сопротивлений на i-ом участке.



Результаты расчетов параметров пара сводятся в таблицу 6.6 Приложения 6.

11.4.1. Для паровых сетей в системах теплоснабжения от отопительных (производственно-отопительных) котельных с присоединенной тепловой нагрузкой (по пару) до 7 Гкал/ч ожидаемые средние значения давления пара и его температуры могут определяться по каждому паропроводу в целом по приведенным ниже формулам (21) и (22):

среднее давление пара Рср в паропроводе, кгс/см2, определяется по формуле:

, (21)

где Рн и Рк - давление пара в начале каждого паропровода и на границах эксплуатационной ответственности организации по периодам функционирования nconst, ч, с относительно постоянными значениями давления, кгс/см2;

nгод - продолжительность функционирования каждого паропровода в течение года, ч;

k - количество паропроводов паровой сети, шт.

средняя температура пара , °С, определяется по формуле:

, (22)

где tн и tк - температура пара в начале каждого паропровода и на границах эксплуатационной ответственности организации по периодам функционирования, °С.



Результаты расчета параметров пара сводятся в таблицу 6.6а Приложения 6.

11.5. Определение нормативных значений часовых тепловых потерь для условий, средних за период эксплуатации конденсатопроводов, производится согласно значениям норм тепловых потерь (теплового потока), приведенным в таблицах приложений 1, 2, 3 и 4 к настоящей Инструкции, в соответствии с годом проектирования конкретных участков тепловых сетей.

Значения нормативных удельных часовых тепловых потерь при условиях, средних за период эксплуатации, отличающихся от значений, приведенных в соответствующих таблицах, ккал/мч, определяются линейной интерполяцией или экстраполяцией.

11.6. Потери (затраты) тепловой энергии и теплоносителя, возникающие в технологическом оборудовании, зданиях и сооружениях тепловых сетей (ЦТП, насосных подстанциях, баках-аккумуляторах и других теплосетевых объектах), определяются в соответствии с Инструкцией по организации в Минэнерго России работы по расчету и обоснованию нормативов удельных расходов топлива на отпущенную электрическую и тепловую энергию от тепловых электростанций и котельных.

12. Определение нормативных технологических затрат электрической энергии на передачу тепловой энергии.

12.1. Нормативные технологические затраты электрической энергии представляют собой затраты на привод насосного и другого оборудования, находящегося в ведении организации, осуществляющей передачу тепловой энергии, с учетом ее хозяйственных нужд (освещение и электродвигатели систем вентиляции помещений насосных станций и ЦТП, электроинструмент, электросварка, электродвигатели приспособлений и механизмов для текущего ремонта оборудования).

12.2. Нормативные технологические затраты электрической энергии определяются для следующего насосного и другого оборудования, находящегося в ведении организации, осуществляющей передачу тепловой энергии:

подкачивающие насосы на подающих и обратных трубопроводах тепловых сетей;

подмешивающие насосы в тепловых сетях;

дренажные насосы;

насосы зарядки-разрядки баков-аккумуляторов, находящихся в тепловых сетях;

циркуляционные насосы отопления и горячего водоснабжения, а также насосы подпитки II контура отопления в центральных тепловых пунктах;

электропривод запорно-регулирующей арматуры;

другое электротехническое оборудование в составе теплосетевых объектов, предназначенное для передачи тепловой энергии.

12.3. Затраты электрической энергии, кВтч, определяются раздельно по каждому виду насосного оборудования с последующим суммированием полученных значений.

Необходимая (потребная) мощность, кВт, на валу электродвигателя насоса вычисляется по формуле:

; (23)

где Gp - расчетный расход теплоносителя, перекачиваемого насосом, м3/ч, принимаемый в зависимости от назначения насоса;

Нp - напор, м, развиваемый насосом при расчетном расходе теплоносителя;

hнhтр - КПД насоса и трансмиссии, %;

r - плотность теплоносителя при его средней температуре за каждый период работы насосного агрегата, кг/м3.



Расчетные расходы теплоносителя, перекачиваемого насосом, принимаются в соответствии с расчетными гидравлическими режимами функционирования тепловых сетей. Напор, развиваемый насосом при каждом расходе теплоносителя, определяется по характеристике конкретного насоса (паспортной или полученной в результате испытаний насоса). Значения КПД насосов hн определяются также по их характеристикам. КПД трансмиссии может быть принят 98%.

Затраты электроэнергии насосного агрегата, кВтч, определяются по формуле:

, (23а)

где nн - продолжительность функционирования насоса в каждый период, ч;

hдв - КПД электродвигателя, %.



Значения КПД электродвигателей могут определяться по таблице 5.2 приложения 5 к настоящей Инструкции с учетом загрузки электродвигателей.

12.4. Если насосная группа состоит из однотипных насосов, расход теплоносителя, перекачиваемого каждым насосом, определяется делением суммарного расчетного значения расхода теплоносителя на количество работающих насосов.

Если насосная группа состоит из насосов различных типов или рабочие колеса однотипных насосов имеют различные диаметры, для определения расхода теплоносителя, перекачиваемого каждым из насосов, необходимо построить результирующую характеристику совместно (параллельно) работающих насосов; с помощью этой характеристики определить расход теплоносителя, приходящийся на каждый из насосов.

12.5. В случае регулирования напора и производительности насосов изменением частоты вращения рабочих колес результирующая характеристика насосов, работающих параллельно, определяется по результатам гидравлического расчета тепловой сети. Значения расхода теплоносителя для каждого из работающих насосов и развиваемого напора позволяют определить требуемую частоту вращения рабочих колес:

, (24)

где Н1 и Н2 - напор, развиваемый насосом при частоте вращения n1 и n2, м;

G1 и G2 - расход теплоносителя при частоте вращения n1 и n2, м3/ч;

n1 и n2 - частота вращения рабочих колес, мин-1.



12.6. Мощность насосного агрегата, кВт, потребляемая на перекачку теплоносителя центробежными насосами, с учетом частоты вращения рабочих колес, измененной по сравнению с первоначальной частотой, определяется по формулам (21) и (21а) с подстановкой соответствующих значений расхода теплоносителя, перекачиваемого насосом, развиваемого при этом расходе напора, КПД насоса, КПД электродвигателя и КПД преобразователя частоты; последний - в знаменатель формулы.

12.7. Для определения нормативного значения затрат электрической энергии на привод циркуляционных или подкачивающих насосов горячего водоснабжения следует принимать для расчета среднюю часовую за неделю тепловую нагрузку горячего водоснабжения.

12.8. Нормативные значения затрат электрической энергии на привод подпиточных и циркуляционных насосов отопления, установленных в тепловой сети, эксплуатируемой организацией, осуществляющей передачу тепловой энергии, определяются по расходу теплоносителя, перекачиваемого этими насосами, зависящему от емкости трубопроводов отопительных контуров тепловой сети и систем отопления (подпиточные насосы) и тепловой нагрузки отопления при средней температуре наружного воздуха за отопительный период (циркуляционные насосы).

12.9. Нормативные значения затрат электрической энергии на привод подкачивающих и подмешивающих насосов, установленных в тепловой сети, эксплуатируемой организацией, осуществляющей передачу тепловой энергии, определяются по расходу теплоносителя, перекачиваемого этими насосами.

12.10. Расход теплоносителя и продолжительность функционирования насосов зарядки-разрядки баков-аккумуляторов, расположенных в тепловых сетях, эксплуатируемых организацией, осуществляющей передачу тепловой энергии, определяются режимами работы баков-аккумуляторов в зависимости от режимов водопотребления горячего водоснабжения.

12.11. Нормативные затраты электрической энергии на привод запорно-регулирующей арматуры и средств автоматического регулирования и защиты, кВтч, определяются в зависимости от мощности установленных электродвигателей, назначения, продолжительности работы соответствующего оборудования и КПД привода по формуле:

, (25)

где mпр - количество однотипных приводов электрифицированного оборудования;

Nпр - мощность установленных электроприводов, кВт;

hпр - КПД электроприводов;

nгод пр - продолжительность функционирования электроприводов каждого вида оборудования в год, ч;

k - количество групп электрооборудования.



12.12. В нормативные затраты электрической энергии при передаче тепловой энергии не включаются затраты электрической энергии на источниках теплоснабжения.

III. Определение нормативов технологических потерь при передаче тепловой энергии с использованием нормативных энергетических характеристик тепловых сетей

13. Энергетические характеристики работы водяных тепловых сетей каждой системы теплоснабжения разрабатываются по следующим показателям:

потери сетевой воды;

потери тепловой энергии;

удельный среднечасовой расход сетевой воды на единицу расчетной присоединенной тепловой нагрузки потребителей;

разность температур сетевой воды в подающих и обратных трубопроводах (или температура сетевой воды в обратных трубопроводах);

удельный расход электроэнергии на единицу отпущенной тепловой энергии от источника теплоснабжения (далее - удельный расход электроэнергии).

14. При разработке нормативов технологических потерь при передаче тепловой энергии используются технически обоснованные энергетические характеристики (потери сетевой воды, потери тепловой энергии, удельный расход электроэнергии).

Энергетическая характеристика тепловой сети по показателю "потери сетевой воды" устанавливает зависимость технически обоснованных потерь теплоносителя на транспорт и распределение от источника тепловой энергии до потребителей от характеристик и режима работы системы теплоснабжения. При расчете норматива технологических потерь теплоносителя используется значение энергетической характеристики по показателю "потери сетевой вода" только в части тепловых сетей, находящихся в эксплуатационной ответственности теплосетевой организации.

Энергетическая характеристика тепловой сети по показателю "тепловые потери" устанавливает зависимость технологических затрат тепловой энергии на ее транспорт и распределение от источника тепловой энергии до границы балансовой принадлежности тепловых сетей от температурного режима работы тепловых сетей и внешних климатических факторов при заданной схеме и конструктивных характеристиках тепловых сетей.

Гидравлическая энергетическая характеристика тепловой сети (энергетическая характеристика по показателю "удельный расход электроэнергии") устанавливает зависимость от температуры наружного воздуха в течение отопительного сезона отношения нормируемого часового среднесуточного расхода электроэнергии на транспорт и распределение тепловой энергии в тепловых сетях к нормируемому среднесуточному отпуску тепловой энергии от источников тепловой энергии.

15. К каждой энергетической характеристике прилагается пояснительная записка с перечнем необходимых исходных данных и краткой характеристикой системы теплоснабжения, отражающая результаты пересмотра (разработки) нормативной энергетической характеристики в виде таблиц и графиков. Каждый лист нормативных характеристик, содержащий графические зависимости показателей, подписывается руководителем организации, эксплуатирующей тепловые сети.

На титульном листе предусматриваются подписи должностных лиц организаций, указываются срок действия энергетических характеристик и количество сброшюрованных листов.

16. Срок действия энергетических характеристик устанавливается в зависимости от степени их проработки и достоверности исходных материалов, но не превышает пяти лет.

Внеочередной пересмотр характеристик осуществляется в соответствии с пунктом 17 настоящей Инструкции.

17. Пересмотр энергетических характеристик (частичный или в полном объеме) производится:

при истечении срока действия нормативных характеристик;

при изменении нормативно-технических документов;

по результатам энергетического обследования тепловых сетей, если выявлены отступления от требований нормативных документов.

Кроме того, пересмотр энергетических характеристик тепловых сетей производится в связи с произошедшими изменениями приведенных ниже условий работы тепловой сети и системы теплоснабжения более пределов, указанных ниже:

по показателю "потери сетевой воды":

при изменении объемов трубопроводов тепловых сетей на 5%;

при изменении объемов внутренних систем теплопотребления на 5%;

по показателю "тепловые потери":

при изменении тепловых потерь по результатам очередных испытаний на 5% по сравнению с результатами предыдущих испытаний;

при изменении материальной характеристики тепловых сетей на 5%;

при изменении эксплуатационного температурного графика отпуска тепловой энергии;

по показателям "удельный среднечасовой расход сетевой воды на единицу присоединенной тепловой нагрузки потребителей" и "разность температур сетевой воды в подающих и обратных трубопроводах":

при изменении эксплуатационного температурного графика отпуска тепловой энергии;

при изменении суммарных договорных нагрузок на 5%;

при изменении тепловых потерь в тепловых сетях, требующих пересмотра соответствующей энергетической характеристики;

по показателю "удельный расход электроэнергии на транспорт и распределение тепловой энергии":

при изменении количества насосных станций или центральных тепловых пунктов (далее - ЦТП) в тепловой сети на балансе энергоснабжающей (теплосетевой) организации, в случае, если электрическая мощность электродвигателей насосов во вновь подключенных или снятых с баланса насосных станциях и ЦТП изменилась на 5% от суммарной нормируемой электрической мощности; то же относится к изменению производительности (или количества) насосов при неизменном количестве насосных станций и ЦТП;

при изменении эксплуатационного температурного графика отпуска тепловой энергии;

при изменении условий работы насосных станций и ЦТП (автоматизация, изменение диаметров рабочих колес насосных агрегатов, изменение расходов и напоров сетевой воды), если суммарная электрическая мощность электрооборудования изменяется на 5%.

При пересмотре энергетической характеристики по одному из показателей проводится корректировка энергетических характеристик по другим показателям, по которым в результате указанного пересмотра произошло изменение условий или исходных данных (если взаимосвязь между показателями обусловлена положениями методики разработки энергетических характеристик).

18. Использование показателей энергетических характеристик для расчета нормативов технологических потерь при передаче тепловой энергии, устанавливаемых на предстоящий период регулирования для водяных тепловых сетей с расчетной присоединенной тепловой нагрузкой потребителей тепловой энергии 50 Гкал/ч (58 МВт) и более, не допускается, если в предстоящий регулируемый период планируется отклонение от условий, принятых при разработке энергетических характеристик, более пределов, указанных в пункте 5 настоящей Инструкции. В этом случае расчет нормативов технологических потерь при передаче тепловой энергии осуществляется соответствии с главой II настоящей Инструкции.

19. Корректировка показателей технологических потерь при передаче тепловой энергии с расчетной присоединенной тепловой нагрузкой 50 Гкал/ч (58 МВт) и выше для периода регулирования осуществляется приведением утвержденных нормативных энергетических характеристик к прогнозируемым условиям периода регулирования согласно пунктам 20, 21 и 22 настоящей Инструкции.

20. Расчет ожидаемых значений показателя "потери сетевой воды" в части тепловых сетей, находящихся в эксплуатационной ответственности теплосетевой организации, на период регулирования при планируемых изменениях объемов тепловых сетей в размерах, не превышающих указанных в пункте 17 настоящей Инструкции, ожидаемые значения показателя "потери сетевой воды" допускается определять по формуле:

 (26)

где  - ожидаемые годовые потери сетевой воды на период регулирования, м3;

 - годовые потери сетевой воды в тепловых сетях, находящихся в эксплуатационной ответственности теплосетевой организации, в соответствии с энергетическими характеристиками, м3;

 - ожидаемый суммарный среднегодовой объем тепловых сетей, м3;

 - суммарный среднегодовой объем тепловых сетей, находящихся в эксплуатационной ответственности теплосетевой организации, принятый при разработке энергетических характеристик, м3.



21. Расчет ожидаемых значений показателя "тепловые потери" на период регулирования при планируемых изменениях материальной характеристики тепловых сетей теплосетевой организации, а также среднегодовых значений температуры теплоносителя и окружающей среды (наружного воздуха или грунта при изменении глубины заложения теплопроводов) на предстоящий период регулирования в размерах, не превышающих указанных в пункте 5 настоящей Инструкции, рекомендуется производить раздельно по видам тепловых потерь (через теплоизоляционные конструкции и с потерями сетевой воды). При этом планируемые тепловые потери через теплоизоляционные конструкции трубопроводов тепловых сетей определяются раздельно для надземной и подземной прокладки.

21.1. Расчет ожидаемых на период регулирования среднегодовых тепловых потерь через теплоизоляционные конструкции тепловых сетей осуществляется по формулам:

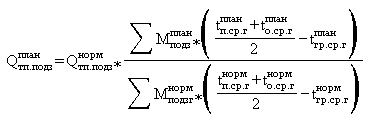

для участков подземной прокладки:

 (27)

где  - ожидаемые на период регулирования среднегодовые тепловые потери через изоляцию по участкам подземной прокладки, Гкал/ч;

 - нормативные (в соответствии с энергетическими характеристиками) среднегодовые тепловые потери через изоляцию по участкам подземной прокладки, Гкал/ч;

 - ожидаемая на период регулирования суммарная материальная характеристика участков тепловых сетей подземной прокладки, м2;

 - суммарная материальная характеристика участков тепловых сетей подземной прокладки на момент разработки энергетических характеристик, м2;

, ,  - ожидаемые на период регулирования среднегодовые температуры сетевой воды в подающих и обратных трубопроводах, и грунта на средней глубине заложения теплопроводов, °С;

, ,  - среднегодовые температуры сетевой воды в подающих и обратных трубопроводах, и грунта на средней глубине заложения теплопроводов, принятые при разработке энергетических характеристик, °С;



для участков надземной прокладки:

(раздельно по подающим и обратным трубопроводам)

 (28)

где  - ожидаемые на период регулирования среднегодовые тепловые потери через изоляцию по участкам надземной прокладки суммарно по подающим и обратным трубопроводам, Гкал/ч;

 - нормативные (в соответствии с энергетическими характеристиками) среднегодовые тепловые потери через изоляцию по участкам надземной прокладки суммарно по подающим и обратным трубопроводам, Гкал/ч;

 - ожидаемая на период регулирования суммарная материальная характеристика участков тепловых сетей надземной прокладки, м2;

 - суммарная материальная характеристика участков тепловых сетей надземной прокладки на момент разработки энергетической характеристики, м2;

 - ожидаемая на период регулирования среднегодовая температура наружного воздуха, °С;

 - среднегодовая температура наружного воздуха, принятая при составлении энергетических характеристик, °С.



21.2. Расчет ожидаемых на период регулирования среднегодовых тепловых потерь с потерями сетевой воды осуществляется по формуле:

 (29)

где  - ожидаемые на период регулирования среднегодовые тепловые потери с потерями сетевой воды, Гкал/ч;

С - удельная теплоемкость сетевой воды, принимаемая равной 1 ккал/кг °С;

 - среднегодовая плотность воды, определяемая при среднем значении ожидаемых в период регулирования среднегодовых температур сетевой воды в подающих и обратных трубопроводах, кг/м3;

 - ожидаемые на период регулирования годовые потери сетевой воды в тепловых сетях, эксплуатируемых теплосетевой организацией; определяются по формуле (26), м3;

 - ожидаемая на период регулирования продолжительность работы тепловой сети в году, ч.;

 - ожидаемая на период регулирования среднегодовая температура холодной воды, поступающей на источник теплоты для подготовки и использования в качестве подпитки тепловой сети, °С.



21.3. Ожидаемые на период регулирования суммарные среднегодовые тепловые потери , Гкал/ч, определяются по формуле:

 (30)

22. Расчет ожидаемых на период регулирования значений показателя "удельный расход электроэнергии".

При планируемых на период регулирования изменениях влияющих факторов, предусмотренных пунктом 17 настоящей Инструкции, ожидаемые значения показателя "удельный расход электроэнергии" определяются для каждой из характерных температур наружного воздуха, принятых при разработке энергетических характеристик. С целью упрощения расчетов допускается определение планируемого на период регулирования удельного расхода электроэнергии только при температуре наружного воздуха, соответствующей точке излома утвержденного температурного графика. В этом случае значения планируемого показателя "удельный расход электроэнергии" при других характерных температурах наружного воздуха строятся на нормативном графике параллельно линии изменения нормативного показателя на одинаковом расстоянии, соответствующем расстоянию между значениями нормативного и ожидаемого удельного расхода электроэнергии в точке излома.

Значение планируемого на период регулирования удельного расхода электроэнергии в точке излома температурного графика , , определяется по формуле:

 (33)

где:

 - ожидаемая на период регулирования суммарная электрическая мощность, используемая при транспорте и распределении тепловой энергии, при температуре наружного воздуха, соответствующей излому температурного графика, кВт.



Для расчета суммарной электрической мощности всех электродвигателей насосов различного назначения, участвующих в транспорте и распределении тепловой энергии, рекомендуется использовать формулы, приведенные в действующих методиках по составлению энергетических характеристик для систем транспорта тепловой энергии и определения нормативных значений показателей функционирования водяных тепловых сетей, а также главы II настоящей Инструкции, с подстановкой в них планируемых на период регулирования значений расходов и соответствующих напоров сетевой воды, а также коэффициентов полезного действия насосов и электродвигателей.

IV. Структура и состав документации по расчетам и обоснованию нормативов технологических потерь при передаче тепловой энергии

23. В состав документации по нормативам технологических потерь при передаче тепловой энергии, входят:

общие сведения об энергоснабжающей (теплосетевой) организации, составленные согласно образцу, приведенному в Приложении 7 к настоящей Инструкции;

общая характеристика систем теплоснабжения, составленная согласно образцу, приведенному в Приложении 8 к настоящей Инструкции;

общая характеристика систем транспорта и распределения тепловой энергии (тепловых сетей), составленная согласно образцу, приведенному в Приложении 9 к настоящей Инструкции;

исходные данные для расчета нормативов технологических потерь, составленные согласно образцу, приведенному в Приложении 6 к настоящей Инструкции;

энергетические характеристики тепловых сетей для систем централизованного теплоснабжения с присоединенной тепловой нагрузкой 50 Гкал/ч (58 МВт) и более;

результаты энергетических обследований тепловых сетей, энергетический паспорт тепловой сети, содержащий топливно-энергетический баланс и перечень мероприятий, направленных на сокращение затрат энергоресурсов при передаче тепловой энергии (энергосберегающих мероприятий, мероприятий по сокращению резерва тепловой экономичности);

результаты расчета нормативов технологических потерь при передаче тепловой энергии, составленные согласно образцу, приведенному в Приложении 10 к настоящей Инструкции;

фактические затраты энергоресурсов за периоды, предшествующие регулируемому, составленные согласно образцу, приведенному в Приложении 10 к настоящей Инструкции;

результаты расчетов гидравлических режимов работы систем теплоснабжения для обоснования нормативных расходов теплоносителей;

перечень предложений (мероприятий) по повышению энергетической эффективности работы систем транспорта тепловой энергии, составленный согласно образцу, приведенному в Приложении 11 к настоящей Инструкции;

план разработки нормативных энергетических характеристик тепловых сетей.

24. Рекомендации по оформлению документации по нормативам технологических потерь при передаче тепловой энергии.

24.1. Документация по нормативам технологических потерь при передаче тепловой энергии оформляется в соответствии с требованиями настоящей Инструкции и брошюруется в отдельные тома (книги), как правило, по каждой системе централизованного теплоснабжения, населенному пункту или в целом по энергоснабжающей (теплосетевой) организации. При этом под понятием "система централизованного теплоснабжения" в настоящей Инструкции понимается совокупность одного или нескольких источников тепловой энергии, объединенных единой тепловой сетью, предназначенной для теплоснабжения потребителей тепловой энергией, которая функционирует с определенным видом теплоносителя (пар-конденсат по параметрам, горячая вода), гидравлически изолированная от других систем, для которой устанавливается единый тепловой и материальный баланс.

24.2. В отдельную, как правило, последнюю книгу (том) брошюруются:

общие сведения об энергоснабжающей (теплосетевой) организации, составленные согласно образцу, приведенному в Приложение 7 к настоящей Инструкции;

общая характеристика систем теплоснабжения, составленная согласно образцу, приведенному в Приложении 8 к настоящей Инструкции;

общая характеристика систем транспорта и распределения тепловой энергии (тепловых сетей), составленная согласно образцу, приведенному в Приложении 9 к настоящей Инструкции;

результаты расчета нормативов технологических потерь при передаче тепловой энергии, составленные согласно образцу, приведенному в Приложении 10 к настоящей Инструкции;

динамика нормируемых показателей за год, предшествующий базовому, за базовый год, на текущий и регулируемый годы по образцам, приведенным в Приложении 5 настоящей Инструкции;

фактические затраты энергоресурсов за периоды, предшествующие регулируемому (прогнозируемому) периоду, составленные согласно образцу, приведенному в Приложении 10 к настоящей Инструкции;

перечень предложений (мероприятий) по повышению энергетической эффективности работы систем транспорта тепловой энергии, составленный согласно образцу, приведенному в Приложении 11 к настоящей Инструкции.

24.3. Каждая книга (том) оформляется титульным листом согласно образцу, приведенному в Приложении 12 к настоящей Инструкции. Титульные листы каждой книги (тома) подписываются руководителями (техническими руководителями) энергоснабжающей организации, эксплуатирующей тепловые сети соответствующей системы теплоснабжения (населенного пункта).

25. Рекомендации по оформлению результатов расчетов и обоснованию нормативов технологических потерь приведены в Приложении 13 к настоящей Инструкции.




Приложение 1

Нормы
тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 1959 г. по 1989 г включительно.

Таблица 1.1

Нормы тепловых потерь трубопроводов внутри помещений с расчетной температурой воздуха tн = + 25°С

Условный диаметр, мм

Температура теплоносителя, °С

50

75

100

125

150

200

250

300

350

400

450

Тепловые потери, ккал/чм

25

12

20

28

35

43

58

74

90

105

120

136

40

13

22

31

40

49

65

84

102

119

136

154

50

14

23

32

43

53

70

90

108

127

145

165

65

15

26

37

49

58

78

99

120

141

162

183

80

16

27

39

52

62

82

105

126

149

170

193

100

22

34

45

57

68

90

113

137

160

182

205

125

27

40

53

65

76

101

126

152

176

201

226

150

31

45

60

72

84

112

140

166

192

220

247

175

35

50

66

80

93

124

153

182

212

242

273

200

38

52

70

85

100

132

165

196

227

260

290

250

42

59

78

95

111

146

183

218

253

289

323

300

45

65

85

104

122

160

200

240

278

317

355

350

50

70

92

112

131

175

218

260

300

344

385

400

53

75

98

120

140

190

235

280

322

370

415

450

60

83

109

133

155

205

253

303

349

400

448

500

66

90

120

145

170

220

270

325

375

430

480

600

82

110

140

170

195

253

310

370

425

485

540

700

95

125

160

190

220

280

340

405

470

530

590

800

110

145

180

220

250

315

380

445

515

580

645

900

135

165

205

240

275

345

415

480

555

625

695

1000

150

190

225

265

300

370

450

525

600

670

745

1400

210

260

300

350

400

500

585

680

780

870

970

Таблица 1.2

Нормы тепловых потерь изолированными теплопроводами на открытом воздухе с расчетной температурой наружного воздуха tнв = + 5°С

Условный диаметр, мм

Разность температуры теплоносителя и наружного воздуха,°С

45

70

95

120

145

195

245

295

345

395

445

Тепловые потери, ккал/чм

25

15

23

31

38

46

62

77

93

108

124

140

40

18

27

36

45

53

72

90

108

125

144

162

50

21

30

40

49

58

78

96

115

134

153

173

65

25

35

45

55

66

86

108

128

148

170

190

80

28

38

50

60

71

93

114

136

158

180

202

100

31

43

55

67

77

101

125

148

172

195

218

125

35

48

60

74

85

111

136

162

188

212

239

150

38

50

65

80

94

120

148

175

205

230

260

175

42

58

73

88

103

130

162

192

223

250

280

200

46

60

78

95

110

140

175

208

240

270

302

250

53

70

87

107

125

160

198

233

268

305

340

300

60

80

100

120

140

180

220

260

300

340

380

350

71

93

114

135

156

199

240

283

326

370

410

400

82

105

128

150

173

218

260

306

352

398

440

450

89

113

136

160

185

235

280

330

375

420

470

500

95

120

145

170

196

245

300

350

400

450

500

600

104

133

160

190

218

275

330

385

440

500

555

700

115

145

176

206

238

297

358

420

480

542

602

800

135

168

200

233

266

330

398

464

535

600

665

900

155

190

225

260

296

370

440

515

585

655

725

1000

180

220

255

292

330

407

485

565

640

720

793

1400

230

280

325

380

430

532

630

740

840

940

1040

Таблица 1.3

Нормы тепловых потерь изолированными водяными теплопроводами в непроходных каналах и при бесканальной прокладке с расчетной температурой грунта tнв = + 5°С на глубине заложения теплопроводов

Условный диаметр, мм

Нормы тепловых потерь трубопроводами, ккал/чм

обратным трубопроводом при разности температур теплоносителя и грунта 45°С (t2 = 50°С)

2-х трубной прокладки при разности температур теплоносителя и грунта 52,5°С (t1 = 65°C)

2-х трубной прокладки при разности температур теплоносителя и грунта 65°С (t1 = 90°С)

2-х трубной прокладки при разности температур теплоносителя и грунта 75°С (t1 = 110°С)

25

20

45

52

58

50

25

56

65

72

70

29

64

74

82

80

31

69

80

88

100

34

76

88

96

150

42

94

107

117

200

51

113

130

142

250

60

132

150

163

300

68

149

168

183

350

76

164*

183

202

400

82

180*

203

219

450

91

198*

223

241

500

101

216*

243

261

600

114

246*

277

298

700

125

272*

306

327

800

141

304*

341

364

900

155

333*

373

399

1000

170

366*

410

436

1200

200

429

482

508

1400

228

488

554

580

Примечания:

1) отмеченные * значения норм тепловых потерь приведены как оценочные в силу отсутствия в Нормах соответствующих значений удельных часовых тепловых потерь подающим трубопроводом отмеченных диаметров;

2) значения удельных часовых тепловых потерь трубопроводами диаметром 1200 и 1400 мм в связи с отсутствием в Нормах определены экстраполяцией и приведены как рекомендуемые.

Таблица 1.4

Нормы тепловых потерь изолированными паропроводами и конденсатопроводами в непроходных каналах при расчетной температуре грунта tгр = + 5°С на глубине заложения теплопроводов

Конденсатопровод

Паропровод

Суммарные тепловые потери при 2-х трубной прокладке конденсатопровода и паропровода (tп=150°C), ккал/чм

Паропровод

Суммарные тепловые потери при 2-х трубной прокладке конденсатопровода и паропровода (tп = 200°С), ккал/чм

Температура конденсата tк = 70°С

Температура пара tп = 150°С

Температура пара tп = 200°C

Условный диаметр, мм

Тепловые потери, ккал/чм

Условный диаметр, мм

Тепловые потери, ккал/чм

Условный диаметр, мм

Тепловые потери, ккал/чм

20

21

25

49

70

25

61

82

25

27

50

61

88

50

75

102

50

33

65

68

101

65

84

117

50

33

80

73

106

80

90

123

50

33

100

80

113

100

98

131

80

41

150

96

137

150

116

157

100

45

200

115

160

200

139

184

100

45

250

131

176

250

158

203

100

45

300

146

191

300

175

220

150

55

350

158

213

350

188

243

150

55

400

182

237

400

202

277

200

67

450

184

251

450

217

284

200

67

500

199

266

500

226

293

250

77

600

223

300

600

262

339

300

83

700

239

322

700

287

370

Таблица 1.4а

Нормы тепловых потерь изолированными паропроводами и конденсатопроводами в непроходных каналах при расчетной температуре грунта tгр = + 5°С на глубине заложения теплопроводов

Паропровод

Конденсатопровод

Суммарные тепловые потери при 2-х трубной прокладке, ккал/чм

Температура пара tп = 250°С

Температура конденсата tк = 70°С

Условный диаметр, мм

Тепловые потери, ккал/чм

Условный диаметр, мм

Тепловые потери, ккал/чм

25

73

20

21

98

50

89

25

27

116

65

99

50

33

132

80

105

50

33

138

100

115

50

33

148

150

136

80

41

177

200

170

100

45

215

250

182

100

45

227

300

202

100

45

247

350

217

150

55

272

400

233

150

55

288

450

251

200

67

318

500

270

200

67

337

600

302

250

77

379

700

326

300

88

414

Таблица 1.4б

Нормы тепловых потерь изолированными паропроводами и конденсатопроводами в непроходных каналах при расчетной температуре грунта tгр = + 5°С на глубине заложения теплопроводов

Паропровод

Конденсатопровод

Суммарные тепловые потери при 2-х трубной прокладке, ккал/чм

Температура пара tп = 250°С

Температура конденсата tк = 70°С

Условный диаметр, мм

Тепловые потери, ккал/чм

Условный диаметр, мм

Тепловые потери, ккал/чм

25

73

20

21

98

50

89

25

27

116

65

99

50

33

132

80

105

50

33

138

100

115

50

33

148

150

136

80

41

177

200

170

100

45

215

250

182

100

45

227

300

202

100

45

247

350

217

150

55

272

400

233

150

55

288

450

251

200

67

318

500

270

200

67

337

600

302

250

77

379

700

326

300

88

414

Таблица 1.4в

Нормы тепловых потерь изолированными паропроводами и конденсатопроводами в непроходных каналах при расчетной температуре грунта tгр = + 5°С на глубине заложения теплопроводов

Паропровод

Конденсатопровод

Суммарные тепловые потери при 2-х трубной прокладке, ккал/чм

Температура пара tп = 400°C

Температура конденсата tк = 120°C

Условный диаметр, мм

Тепловые потери, ккал/чм

Условный диаметр, мм

Тепловые потери, ккал/чм

100

160

50

51

211

150

188

65

58

246

200

221

100

67

288

250

254

100

67

321

300

279

150

81

360

350

299

150

81

380

400

316

200

98

414

Приложение 2

Нормы тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 1990 г. по 1997 г. включительно

Таблица 2.1

Нормы тепловых потерь трубопроводов, расположенных на открытом воздухе

Условный диаметр, мм

Продолжительность эксплуатации до 5 000 ч/год включительно

Продолжительность эксплуатации более 5 000 ч/год

Температура теплоносителя, °С

20

50

100

150

200

250

300

350

400

450

20

50

100

150

200

250

300

350

400

450

Нормы плотности теплового потока, ккал/чм

25

5

13

24

36

49

63

77

93

109

128

4

11

22

32

45

57

71

85

101

118

40

7

15

28

42

57

74

90

108

128

149

6

13

25

38

51

66

82

99

117

136

50

8

16

31

46

61

78

97

116

137

158

6

15

27

40

55

71

88

106

125

144

65

9

20

35

52

70

89

109

131

153

178

8

16

31

46

62

80

98

118

139

161

80

9

22

39

57

75

96

118

140

164

190

9

18

34

50

66

85

105

126

148

172

100

11

24

43

63

83

106

129

153

179

207

9

21

37

55

73

94

115

138

161

186

125

13

28

48

70

92

120

144

172

200

231

10

23

42

60

80

105

128

153

179

206

150

15

30

54

77

101

132

159

188

220

253

12

26

46

66

88

115

141

167

194

224

200

19

38

66

94

122

158

190

225

261

298

15

32

56

80

105

137

167

196

229

262

250

22

44

76

108

138

178

213

252

289

331

18

37

65

91

119

154

185

218

253

290

300

26

51

87

120

156

199

239

279

322

366

22

42

72

101

133

170

206

241

279

318

350

30

57

96

133

172

219

262

305

352

401

24

47

80

113

146

187

224

263

304

347

400

33

63

105

146

187

237

285

332

380

432

26

52

88

122

159

203

243

284

327

372

450

35

69

114

157

200

256

304

354

405

460

28

56

94

131

169

217

259

302

347

396

500

39

76

123

169

216

277

326

380

435

493

31

61

102

143

181

233

277

323

371

422

600

46

86

142

194

248

314

372

429

490

554

36

71

117

162

206

263

312

363

415

471

700

52

98

158

215

274

347

409

473

538

608

41

79

130

180

227

290

343

398

455

515

800

58

110

176

239

304

384

452

520

592

667

46

89

144

183

251

319

377

436

498

562

900

65

121

194

263

334

419

494

568

644

725

51

97

158

218

274

348

410

474

540

610

1000

71

133

212

286

362

457

535

615

697

783

56

107

173

237

298

377

444

512

582

656

Криволинейные поверхности диаметром более 1020 мм и плоские

Нормы поверхностной плотности теплового потока, ккал/чм2

22

38

61

76

93

114

131

142

163

180

16

30

46

60

73

90

103

116

129

142

Таблица 2.2

Нормы тепловых потерь трубопроводов, расположенных в помещении и тоннеле

Условный диаметр, мм

Продолжительность эксплуатации до 5 000 ч/год включительно

Продолжительность эксплуатации более 5 000 ч/год

Температура теплоносителя, °С

50

100

150

200

250

300

350

400

450

50

100

150

200

250

300

350

400

450

Нормы плотности теплового потока, ккал/чм

25

9

22

34

46

60

75

91

108

126

9

19

30

42

55

68

83

99

116

40

11

25

40

55

71

89

107

126

146

10

22

35

49

64

80

96

115

134

50

13

28

42

58

77

95

114

134

157

11

24

38

52

69

85

103

122

143

65

15

32

49

67

87

107

128

151

175

13

28

43

59

77

96

115

137

159

80

17

35

53

72

93

114

138

162

188

14

30

46

64

83

102

123

145

169

100

19

39

59

80

102

126

151

176

204

15

34

52

70

90

112

134

158

183

125

22

44

66

88

116

142

169

197

229

18

38

57

77

101

125

151

176

204

150

24

48

73

98

128

156

185

216

249

21

42

63

84

112

138

163

192

221

200

31

60

89

118

154

186

220

257

294

25

51

76

101

133

163

194

224

259

250

36

70

101

133

173

208

247

286

328

29

58

86

114

150

181

214

249

286

300

41

79

114

150

194

232

274

316

362

34

66

96

128

166

200

237

274

315

350

46

89

126

166

213

257

301

347

397

38

73

107

141

182

220

259

299

342

400

52

97

139

181

231

279

326

375

427

41

80

116

153

198

237

279

322

368

450

55

105

149

194

250

298

348

400

455

45

87

125

163

211

253

297

342

391

500

61

114

162

209

270

321

374

429

487

49

94

134

176

227

272

318

366

417

600

70

131

185

238

307

364

423

483

548

58

108

154

200

256

306

357

410

466

700

78

146

206

266

339

402

465

531

601

64

120

171

220

282

336

392

449

509

800

88

163

228

294

375

443

513

584

660

72

133

189

243

311

370

429

491

556

900

98

180

251

323

411

484

559

636

718

80

146

207

266

340

402

467

533

604

1000

108

197

273

351

446

525

605

688

777

88

160

225

288

368

435

504

574

652

Криволинейные поверхности диаметром более 1020 мм и плоские

Нормы поверхностной плотности теплового потока, ккал/чм2

31

54,2

73,1

90,3

114

130

146

162

180

24,9

43

58,5

71,4

89,4

102

115

128

142

Примечание: при расположении трубопроводов в тоннеле к нормам тепловых потерь, приведенным в данной таблице, необходимо вводить коэффициент 0,85.

Таблица 2.3

Нормы тепловых потерь трубопроводов водяной тепловой сети при бесканальной прокладке

Условный диаметр, мм

Нормы плотности теплового потока, ккал/чм

Продолжительность эксплуатации до 5000 ч/год включительно

Продолжительность эксплуатации более 5000 ч/год

трубопровод

подающий

обратный

подающий

обратный

подающий

обратный

подающий

обратный

Температура теплоносителя, °С

65

50

90

50

65

50

90

50

25

31

23

41

22

28

22

38

21

50

38

29

52

28

34

27

46

25

65

43

33

58

31

39

29

52

28

80

44

34

59

32

40

30

52

29

100

47

36

64

34

42

33

56

30

125

52

40

70

38

46

35

62

34

150

59

45

78

42

52

40

69

37

200

66

51

87

46

57

43

77

41

250

71

54

95

51

62

47

83

44

300

78

59

105

55

68

51

90

48

350

87

65

114

59

74

56

97

52

400

93

69

120

63

78

58

104

54

450

100

74

130

67

83

62

111

58

500

106

78

140

71

90

67

119

62

600

120

89

160

81

101

75

134

69

700

134

96

175

86

108

80

146

74

800

145

105

194

94

120

88

160

80

Примечание: при применении в качестве теплоизоляционного слоя пенополиуретана, фенольного поропласта и полимербетона значения норм тепловых потерь для трубопроводов следует определять с коэффициентом Киз, приведенным в таблице 2.3а:

Таблица 2.3а

Материал теплоизоляционного слоя

Условный диаметр трубопроводов, мм

25-65

80-150

200 - 300

350-500

Коэффициент Киз

пенополиуретан, фенольный поропласт ФЛ

0,5

0,6

0,7

0,8

полимербетон

0,7

0,8

0,9

1,0

Таблица 2.4

Нормы тепловых потерь паропроводов и конденсатопроводов при их совместной прокладке в непроходных каналах

Условный диаметр

Нормы плотности теплового потока, ккал/чм

пар

конд

пар

конд

пар

конд

пар

конд

пар

конд

пар

конд

паропровод

конденсато­провод

Расчетная температура теплоносителя, °С

115

100

150

100

200

100

250

100

300

100

350

100

25

25

24

19

31

19

42

19

52

19

66

19

82

19

30

25

25

19

33

19

45

19

56

19

71

19

86

19

40

25

27

19

34

19

46

19

60

19

76

19

90

19

50

25

29

19

37

19

53

19

66

19

82

19

97

19

65

30

33

22

44

22

60

22

73

22

90

21

107

21

80

40

38

23

47

23

64

22

77

22

95

22

112

22

100

40

40

23

51

23

68

22

83

22

101

22

120

22

125

50

45

25

55

25

74

24

90

24

110

24

130

24

150

70

48

28

59

28

80

27

97

27

119

27

146

27

200

80

56

30

70

30

92

29

112

29

135

29

158

29

250

100

63

33

77

33

102

32

123

32

151

32

177

32

300

125

69

35

86

34

114

34

137

34

164

34

192

34

350

150

76

40

93

39

122

39

147

38

176

38

206

38

400

180

81

44

99

43

131

43

157

42

188

42

219

42

450

200

87

46

107

46

138

46

167

46

200

45

231

45

500

250

93

52

114

52

147

51

178

51

213

51

247

51

600

300

104

58

126

57

164

57

196

56

234

56

269

55

700

300

113

58

137

57

177

57

210

56

250

55

289

54

800

300

122

58

148

57

191

57

227

56

-

-

-

-

Таблица 2.5

Нормы тепловых потерь трубопроводов водяных тепловых сетей в непроходных каналах

Условный диаметр, мм

Нормы плотности теплового потока, ккал/чм

Продолжительность эксплуатации до 5000 ч/год включительно

Продолжительность эксплуатации более 5000 ч/год

трубопровод

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

Температура теплоносителя, °С

65

50

90

50

110

50

65

50

90

50

110

50

25

15

10

22

9

27

9

14

9

20

9

24

8

30

16

11

23

10

28

9

15

10

21

9

26

9

40

18

12

25

11

31

10

15

11

22

10

28

9

50

19

13

28

12

34

11

17

12

24

11

30

10

65

23

16

33

14

40

12

20

14

29

13

34

11

80

25

17

35

15

44

13

22

15

31

14

38

12

100

28

19

40

16

49

15

24

16

35

15

41

13

125

29

20

42

17

52

15

27

18

36

15

43

14

150

33

22

46

19

56

16

28

19

38

16

47

15

200

41

27

57

22

71

20

34

23

46

19

58

18

250

46

30

65

25

80

22

39

26

55

22

66

20

300

53

34

75

28

89

24

43

28

60

24

72

22

350

58

38

80

29

101

25

47

32

65

26

81

22

400

65

40

94

32

106

26

50

33

71

28

87

24

450

66

42

96

34

116

28

58

37

80

31

92

25

500

76

46

108

37

144

28

58

38

84

33

101

28

600

84

50

120

39

147

30

68

43

94

35

114

29

700

92

54

140

40

159

33

77

47

108

37

130

32

800

112

62

156

41

183

36

86

52

120

39

140

34

900

119

65

163

49

201

38

91

57

130

46

160

37

1000

131

67

171

51

214

42

101

61

136

49

165

40

1200

159

74

221

57

258

46

124

68

159

55

197

45

1400

175

77

244

59

277

50

131

71

181

58

217

48

Приложение 3

Нормы тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 1998 г. по 2003 г. включительно

Таблица 3.1

Нормы тепловых потерь трубопроводов, расположенных на открытом воздухе

Условный диаметр, мм

Продолжительность эксплуатации до 5 000 ч/год включительно

Продолжительность эксплуатации более 5 000 ч/год

Разность температур теплоносителя и наружного воздуха, °С

15

45

95

145

195

245

295

345

395

445

15

45

95

145

195

245

295

345

395

445

Нормы плотности теплового потока, ккал/чм

25

4

10

20

29

40

55

64

77

89

105

3

9

17

26

36

46

57

69

82

95

40

6

13

23

34

46

61

74

89

105

122

4

10

21

31

41

53

66

80

95

110

50

6

14

26

38

50

65

80

95

112

130

5

12

22

33

45

57

71

86

101

117

65

7

16

29

43

58

73

89

108

126

146

6

13

25

38

50

65

79

95

113

131

80

8

18

32

46

61

79

96

115

135

156

7

15

28

40

53

69

85

102

120

139

100

9

20

35

52

69

87

106

125

147

170

8

16

30

45

59

76

94

112

131

151

125

10

22

40

57

76

98

119

141

164

190

9

19

34

49

65

85

104

124

145

167

150

13

25

45

63

83

108

131

155

181

207

9

21

38

53

71

94

114

135

157

181

200

15

31

54

77

101

130

156

185

214

244

13

26

46

65

85

111

135

159

186

212

250

18

36

62

89

114

146

175

206

237

272

15

30

52

74

96

125

150

177

205

235

300

22

41

71

99

128

163

196

229

264

300

17

34

58

83

108

138

167

195

225

258

350

25

46

79

109

141

180

215

250

288

329

20

39

65

91

119

152

181

213

246

280

400

27

52

86

120

153

194

233

273

311

354

21

42

71

99

129

164

196

230

265

302

450

29

57

93

128

164

210

249

291

332

378

23

46

76

106

138

175

210

244

281

321

500

32

62

101

139

177

227

267

311

357

404

25

50

83

116

147

189

224

262

300

342

600

38

71

116

159

203

257

304

352

402

454

29

57

95

131

167

213

253

294

336

382

700

42

81

130

176

225

285

335

388

441

499

34

65

105

145

184

235

278

323

369

417

800

47

90

144

196

249

316

371

427

485

547

37

71

116

148

204

259

305

353

403

456

900

53

100

159

216

273

343

405

465

528

594

41

79

128

176

222

282

332

384

438

494

1000

58

109

175

235

297

374

439

504

571

642

46

87

140

192

241

305

359

415

471

531

Криволинейные поверхности диаметром более 1020 мм и плоские

Нормы поверхностной плотности теплового потока, ккал/чм2

18

31

50

62

77

94

108

116

134

147

4

24

38

49

59

73

83

94

105

115

Таблица 3.2

Нормы тепловых потерь трубопроводов, расположенных в помещении и тоннеле

Условный диаметр, мм

Продолжительность эксплуатации до 5 000 ч/год включительно

Продолжительность эксплуатации более 5 000 ч/год

Температура теплоносителя, °С

50

100

150

200

250

300

350

400

450

50

100

150

200

250

300

350

400

450

Нормы плотности теплового потока, ккал/чм

25

8

17

27

37

48

60

73

86

101

7

15

24

34

44

54

67

79

93

40

9

20

32

44

57

71

85

101

117

9

18

28

40

51

64

77

92

108

50

10

22

34

46

61

76

91

108

126

9

19

30

42

55

68

83

98

114

65

12

26

40

53

70

85

102

121

140

10

22

34

47

62

77

92

109

127

80

14

28

43

58

74

91

110

129

151

11

24

37

51

67

82

98

116

136

100

15

31

47

64

82

101

120

141

163

12

27

41

56

72

89

108

126

146

125

17

35

53

71

93

114

135

157

183

15

30

46

62

81

100

120

141

163

150

19

39

58

78

102

125

148

173

200

16

34

50

67

89

110

131

154

177

200

25

48

71

95

123

149

176

206

236

20

40

60

81

107

130

155

180

207

250

29

56

81

107

138

167

198

229

262

23

46

69

91

120

145

171

199

229

300

33

64

91

120

155

186

219

253

290

27

53

77

102

132

160

189

219

252

350

36

71

101

132

170

206

241

278

316

30

58

85

113

146

176

207

239

273

400

41

77

112

144

185

223

261

300

341

33

64

93

122

158

190

223

257

294

450

44

84

119

155

200

239

279

320

364

36

70

100

131

169

202

237

273

313

500

49

91

129

167

216

256

299

343

390

40

75

108

141

181

218

255

293

334

600

56

105

148

191

246

291

339

387

439

46

86

123

160

205

245

286

329

373

700

63

117

164

212

271

322

372

425

481

51

95

137

176

225

269

314

359

408

800

71

131

182

236

300

354

410

467

528

58

107

151

194

249

296

343

393

445

900

78

144

201

258

329

387

447

509

574

64

117

166

212

272

322

374

427

483

1000

86

157

218

280

357

421

484

550

621

71

128

181

246

294

348

402

459

521

Криволинейные поверхности диаметром более 1020 мм и плоские

Нормы поверхностной плотности теплового потока, ккал/чм2

25

43

58

72

91

104

117

129

144

20

34

46

57

71

82

92

102

114

Примечание: при расположении трубопроводов в тоннеле к нормам тепловых потерь, приведенным в данной таблице, необходимо вводить коэффициент 0,85.

Таблица 3.3

Нормы тепловых потерь конденсатопроводов и паропроводов, проложенных совместно в непроходных каналах

Условный диаметр

Нормы плотности теплового потока, ккал/чм

пар

конд

пар

конд

пар

конд

пар

конд

пар

конд

пар

конд

паропровод

конденсатопровод

Расчетная температура теплоносителя, °С

115

100

150

100

200

100

250

100

300

100

350

100

25

25

19

15

26

15

35

15

44

15

55

15

68

15

30

25

20

15

28

15

37

15

46

15

59

15

71

15

40

25

22

15

28

15

39

15

50

15

63

15

76

15

50

25

23

15

31

15

45

15

55

15

68

15

82

15

65

30

27

18

37

18

50

18

61

18

76

17

89

17

80

40

30

20

40

20

53

20

70

19

84

19

101

18

100

40

33

20

42

20

57

20

70

19

84

19

101

18

125

50

36

21

46

21

62

21

76

20

92

20

108

20

150

70

39

23

50

23

67

23

81

22

99

22

122

22

200

80

45

23

58

25

77

25

93

24

113

24

132

24

250

100

50

27

65

27

85

27

102

27

126

27

148

27

300

125

55

28

71

28

95

28

114

28

137

28

160

28

350

150

60

33

77

33

101

33

123

32

147

32

172

32

400

180

65

36

83

36

109

36

132

35

157

35

183

35

450

200

70

38

89

38

115

38

139

38

166

37

193

37

500

250

74

43

95

43

123

43

149

42

178

42

206

41

600

300

83

47

106

47

137

47

163

46

195

46

224

46

700

300

90

47

114

47

148

47

175

46

209

46

241

46

800

300

98

47

123

47

159

47

189

46

-

-

-

-

Таблица 3.4

Нормы тепловых потерь трубопроводов, проложенных в непроходных каналах и бесканально

Условный диаметр, мм

Нормы плотности теплового потока, ккал/чм

Продолжительность эксплуатации до 5000 ч/год включительно

Продолжительность эксплуатации более 5000 ч/год

трубопровод

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

подаю­щий

обрат­ный

Температура теплоносителя, °C

65

50

90

50

110

50

65

50

90

50

110

50

25

13

9

19

9

22

9

12

8

17

8

21

7

30

14

9

20

9

24

9

13

9

17

9

22

8

40

15

10

22

10

27

9

14

9

19

9

23

9

50

16

11

24

11

29

10

15

10

21

10

26

9

65

20

14

28

12

34

11

17

11

25

11

29

10

80

22

15

30

13

37

12

18

12

27

12

32

11

100

24

16

34

14

41

14

21

14

30

13

35

12

125

25

17

36

15

45

15

22

15

33

14

37

13

150

28

20

40

16

47

16

23

16

36

15

40

14

200

35

22

47

19

61

17

28

20

42

16

50

15

250

40

26

56

22

68

18

33

22

46

18

57

17

300

46

29

64

23

76

21

37

24

52

21

61

18

350

50

32

68

25

84

22

40

27

55

22

69

19

400

56

34

75

28

90

22

43

28

60

24

74

21

450

60

36

82

28

99

23

46

31

68

27

78

22

500

65

40

92

31

112

24

50

32

72

28

86

23

600

71

42

102

33

125

26

58

36

80

30

96

27

700

78

46

120

35

135

28

65

40

92

32

110

27

800

91

52

129

39

156

31

73

44

102

33

120

29

900

101

55

139

41

171

32

77

48

110

37

129

32

1000

111

57

145

44

182

36

86

52

120

40

140

34

1200

135

63

187

47

219

40

98

58

136

46

163

38

1400

149

66

207

51

236

42

112

60

154

50

193

41

Приложение 4

Нормы тепловых потерь (плотности теплового потока) теплопроводами, спроектироваными в период с 2004 г.

Таблица 4.1

Нормы тепловых потерь трубопроводов, расположенных на открытом воздухе

Условный диаметр, мм

Продолжительность эксплуатации до 5 000 ч/год включительно

Продолжительность эксплуатации более 5 000 ч/год

Разность температур теплоносителя и наружного воздуха,°С

15

45

95

145

195

245

295

345

395

445

15

45

95

145

195

245

295

345

395

445

Нормы плотности теплового потока, ккал/чм

25

4

10

20

29

40

51

63

76

89

103

4

9

17

27

36

46

58

70

82

95

40

5

12

22

33,5

45

58

71

85

100

116

4

10

20

30

40

52

65

77

91

106

50

6

14

25

37

49

63

77

92

108

126

5

12

22

33

44

57

70

84

99

114

65

7

15

28

41

56

71

86

103

121

139

6

14

25

37

50

64

77

93

109

126

80

8

17

31

45

59

76

92

110

129

148

7

15

27

40

53

67

83

99

116

134

100

9

19

34

49

65

83

100

120

139

161

8

16

29

43

58

73

89

107

126

144

125

10

22

38

54

72

97

118

139

163

186

9

18

33

47

64

80

98

117

137

157

150

11

23

41

60

79

106

128

151

176

202

9

20

36

52

69

87

114

134

157

180

200

14

29

51

71

94

126

151

178

206

236

12

24

43

62

82

102

132

157

182

208

250

16

34

58

82

107

143

171

201

232

264

14

28

49

71

92

114

149

175

203

232

300

19

38

65

91

119

158

189

222

255

291

15

34

58

82

107

132

164

193

223

255

350

23

46

79

110

141

174

207

243

279

316

19

39

66

93

120

149

179

210

242

275

400

26

52

86

120

153

188

224

261

300

340

22

42

72

101

131

161

192

225

259

295

450

28

56

94

129

165

202

241

280

321

363

23

46

78

109

140

172

206

241

277

314

500

31

61

101

139

178

218

258

300

343

388

26

50

84

117

151

185

220

257

295

335

600

36

71

116

159

202

245

291

336

384

433

29

58

96

132

169

207

246

286

329

372

700

40

78

129

175

223

270

319

369

421

474

33

65

107

146

187

227

269

313

358

404

800

46

88

143

194

246

298

350

404

460

518

37

71

118

162

205

249

295

341

390

439

900

51

96

157

213

268

324

381

439

500

561

40

78

129

176

223

271

320

370

421

475

1000

55

106

171

231

292

351

412

475

538

604

45

86

140

191

242

292

344

398

453

509

1400

75

142

227

305

382

458

534

612

691

772

60

114

185

250

313

378

442

508

576

645

Криволинейные поверхности диаметром более 1400 мм и плоские

Нормы поверхностной плотности теплового потока, ккал/чм2

16

30

46

60

73

85

96

108

121

136

13

23

35

46

57

66

77

86

95

115

Таблица 4.2

Нормы тепловых потерь трубопроводов, расположенных в помещении

Условный диаметр, мм

Продолжительность эксплуатации до 5 000 ч/год включительно

Продолжительность эксплуатации более 5 000 ч/год

Температура теплоносителя, °C

50

100

150

200

250

300

350

400

450

50

100

150

200

250

300

350

400

450

Нормы плотности теплового потока, ккал/чм

25

7

17

27

37

48

60

73

87

101

7

15

24

34

45

56

68

81

95

40

9

20

31

42

55

69

83

98

114

8

18

28

39

51

63

77

90

105

50

9

22

34

46

60

75

90

107

124

9

20

31

43

55

69

83

98

114

65

11

25

39

53

68

84

101

120

138

10

22

35

48

62

77

92

109

126

80

12

28

42

57

73

90

108

127

147

11

24

38

52

66

82

98

116

134

100

14

30

46

63

80

99

118

138

160

12

27

41

56

72

89

107

126

145

125

15

34

52

70

89

108

130

151

175

14

30

46

62

79

97

117

137

158

150

18

38

57

77

97

119

141

165

190

15

33

50

68

86

106

126

148

171

200

22

46

69

92

115

140

167

194

222

19

40

60

80

101

124

148

172

198

250

26

53

79

105

132

159

187

218

249

22

46

68

91

115

139

166

193

221

300

29

60

89

117

146

176

207

240

274

25

52

76

101

127

154

182

212

242

350

33

66

97

128

160

193

226

261

298

28

57

83

111

138

168

198

230

262

400

36

73

106

139

173

208

244

282

321

31

62

91

120

150

181

212

246

280

450

40

79

115

151

187

224

262

302

342

34

67

98

129

161

194

227

262

299

500

44

86

124

163

200

240

281

323

366

37

72

106

138

172

207

243

280

318

600

50

98

141

184

226

270

316

361

409

42

83

120

156

194

231

271

312

354

700

56

109

157

203

249

297

346

396

447

47

92

132

172

212

254

296

340

385

800

63

121

174

224

275

326

379

433

488

52

101

145

189

232

277

323

371

419

900

70

134

190

245

300

355

412

470

530

58

112

159

206

253

301

350

401

453

1000

77

146

207

266

325

384

445

507

570

64

121

173

223

273

324

377

431

486

1400

103

194

273

349

423

499

574

652

731

85

161

226

290

353

417

482

549

616

Криволинейные поверхности диаметром более 1400 мм и плоские

Нормы поверхностной плотности теплового потока, ккал/чм2

22

40

54

67

79

90

102

114

125

20

35

48

59

71

81

91

101

112

Таблица 4.3

Нормы тепловых потерь трубопроводов водяных тепловых сетей при канальной прокладке

Условный диаметр, мм

Нормы плотности теплового потока, ккал/чм

Продолжительность эксплуатации до 5000 ч/год включительно

Продолжительность эксплуатации более 5000 ч/год

Температура теплоносителя, °С

65/50

90/50

110/50

65/50

90/50

110/50

25

18

22

27

16

21

24

32

21

25

28

18

22

26

40

22

27

30

19

24

28

50

25

29

34

22

26

30

65

28

34

39

25

30

34

80

30

36

41

27

32

37

100

34

40

46

29

34

40

125

38

46

52

34

40

45

150

42

51

57

36

43

49

200

52

61

70

45

52

60

250

61

71

81

52

61

69

300

70

81

90

58

68

77

350

77

90

101

65

76

85

400

84

99

110

70

83

93

450

92

108

120

77

89

101

500

101

118

131

83

97

109

600

115

134

150

95

111

125

700

130

151

167

106

124

138

800

144

168

186

118

138

152

900

160

186

206

130

151

169

1000

175

201

224

143

165

182

1200

206

238

262

168

194

215

1400

235

272

300

190

220

243

Таблица 4.4

Нормы тепловых потерь конденсатопроводов и паропроводов, расположенных совместно в непроходных каналах

Условный диаметр, мм

пар

конд

пар

конд пар

конд

пар

конд

пар

конд

пар

конд

паропровод

конденсатопровод

Расчетная температура теплоносителя, °C

115

100

150

100

200

100

250

100

300

100

350

100

25

25

19

15

26

15

35

15

44

15

55

15

68

15

30

25

20

15

28

15

37

15

46

15

59

15

71

15

40

25

22

15

28

15

39

15

50

15

63

15

76

15

50

25

23

15

31

15

45

15

55

15

68

15

82

15

65

30

27

18

37

18

50

18

61

18

76

17

89

17

80

40

30

20

40

20

53

20

70

19

84

19

101

18

100

40

33

20

42

20

57

20

70

19

84

19

101

18

125

50

36

21

46

21

62

21

76

20

92

20

108

20

150

70

39

23

50

23

67

23

81

22

99

22

122

22

200

80

45

23

58

25

77

25

93

24

113

24

132

24

250

100

50

27

65

27

85

27

102

27

126

27

148

27

300

125

55

28

71

28

95

28

114

28

137

28

160

28

350

150

60

33

77

33

101

33

123

32

147

32

172

32

400

180

65

36

83

36

109

36

132

35

157

35

183

35

450

200

70

38

89

38

115

38

139

38

166

37

193

37

500

250

74

43

95

43

123

43

149

42

178

42

206

41

600

300

83

47

106

47

137

47

163

46

195

46

224

46

700

300

90

47

114

47

148

47

175

46

209

46

241

46

800

300

98

47

123

47

159

47

189

46

-

-

-

-

Таблица 4.5

Нормы тепловых потерь трубопроводов водяных тепловых сетей, проложенных бесканально

Условный диаметр, мм

Нормы плотности теплового потока, ккал/чм

Продолжительность эксплуатации до 5000 ч/год включительно

Продолжительность эксплуатации более 5000 ч/год

Температура теплоносителя, °С

65/50

90/50

110/50

65/50

90/50

110/50

25

26

30

34

23

28

31

32

28

33

37

25

30

34

40

30

35

40

27

32

36

50

34

40

46

30

35

40

65

40

47

52

35

42

46

80

44

52

57

39

45

51

100

49

58

64

42

50

57

125

56

65

72

48

57

63

150

64

74

81

54

63

71

200

80

92

101

66

80

86

250

95

108

119

79

91

101

300

108

124

135

90

104

114

350

120

139

152

101

116

127

400

134

152

167

112

127

140

450

148

169

183

122

139

152

500

163

184

200

134

151

167

600

188

214

231

154

176

192

700

212

249

260

173

197

214

800

239

268

293

194

221

240

900

267

300

327

215

244

265

1000

293

336

356

237

268

291

1200

345

390

422

280

316

342

1400

402

450

488

323

366

396

Приказом Минэнерго России от 1 февраля 2010 г. №36 в настоящее Приложение внесены изменения

Приложение 5

Таблица 5.1

Поправки к нормируемым тепловым потерям тепловых сетей через теплоизоляционные конструкции

Тип прокладки

Соотно­шение подзем­ной и надзем­ной прокла­док по мате­риаль­ной характе­ристике

Значение среднегодовой поправки DК к значениям эксплуатационных тепловых потерь и предельное значение поправочного коэффициента К+DК при различных соотношениях среднечасовых эксплуатационных тепловых потерь и тепловых потерь, определенных по нормам

Предель­ное значение поправоч­ного коэф­фициента К+DК

От 0,6 до 0,8 вкл.

Св. 0,8 до 0,9 вкл.

Св. 0,9 до 1,0 вкл.

Св. 1,0 до 1,1 вкл.

Св. 1,1 до 1,2 вкл.

Св. 1,2 до 1,3 вкл.

Св. 1,3 до 1,4 вкл.

DК

К+DК

DК

К+DК

DК

К+DК

DК

К+DК

DК

К+DК

DК

К+DК

DК

К+DК

Подземная

0,9

0,08

1,00

0,06

1,10

0,04

1,10

0,02

1,15

0,01

1,20

-

-

-

-

1,20

Надземная

0,1

-

-

0,16

1,30

0,14

1,40

0,12

1,50

0,11

1,60

0,10

1,70

0,08

1,70

1,70

Подземная

0,8

0,10

1,00

0,07

1,10

0,05

1,20

0,03

1,20

0,02

1,25

0,01

1,30

-

-

1,30

Надземная

0,2

-

-

0,15

1,30

0,13

1,30

0,12

1,40

0,10

1,50

0,10

1,60

0,07

1,70

1,70

Подземная

0,6

0,12

1,00

0,10

1,10

0,08

1,20

0,05

1,25

0,03

1,30

0,02

1,35

-

-

1,35

Надземная

0,4

-

-

0,12

1,20

0,11

1,30

0,10

1,40

0,08

1,40

0,05

1,50

0,04

1,60

1,60

Подземная

0,4

0,14

1,10

0,12

1,20

0,10

1,30

0,08

1,30

0,06

1,35

0,04

1,40

-

-

1,40

Надземная

0,6

-

-

0,10

1,15

0,08

1,20

0,06

1,30

0,05

1,30

0,03

1,40

0,02

1,50

1,50

Подземная

0,3

0,15

1,10

0,13

1,20

0,11

1,30

0,09

1,30

0,08

1,40

0,05

1,40

0,04

1,40

1,40

Надземная

0,7

-

-

0,09

1,15

0,07

1,20

0,05

1,30

0,03

1,30

0,02

1,40

0,01

1,40

1,40

Подземная

0,2

0,16

1,20

0,14

1,20

0,12

1,40

0,11

1,40

0,09

1,40

0,06

1,40

0,05

1,40

1,40

Надземная

0,8

-

-

0,08

1,15

0,05

1,20

0,03

1,30

0,02

1,30

0,01

1,40

0,01

1,40

1,40

Таблица 5.2

Зависимость КПД асинхронных электродвигателей от степени их загрузки

Коэффициент полезного действия, %

Паспортная мощность, кВт

Число оборотов электродвигателя 1500

Число оборотов электродвигателя 3000

степень загрузки %

степень загрузки %

20

40

50

60

70

80

100

20

40

50

60

70

80

100

250 и более

53

62,5

72

85,7

95,1

95,2

95

54

63,5

84

90,7

96,1

96,2

96

160

51

60,5

70

83,65

93,09

93,17

93

52

61,5

82

88,65

94,09

94,17

94

120

49,86

59,36

68,86

82,49

91,92

92,02

91,86

50,86

60,36

80,86

87,49

92,92

93,02

92,86

90

49

58,5

68

81,62

91,04

91,15

91

50

59,5

80

86,62

92,04

92,15

92

70

47,86

57,36

66,86

80,26

89,94

90

89,86

48,86

58,36

78,86

85,26

90,94

91

90,86

55

47

56,5

66

79,24

89,11

89,14

89

48

57,5

78

84,24

90,11

90,14

90

45

46,20

55,70

65,20

78,43

88,31

88,33

88,20

47,20

56,70

77,20

83,43

89,31

89,33

89,20

30

45

54,5

64

77,21

87,1

87,12

87

46

55,5

76

82,21

88,1

88,12

88

20

44

53,50

63

76,20

86,09

86,11

86

45

54,50

75

81,20

87,09

87,11

87

10

43

52,5

62

75,18

85,07

85,09

85

44

53,5

74

80,18

86,07

86,09

86

5

42

51,5

61

74,16

84,04

84,06

84

43

52,5

73

79,16

85,04

85,06

85

2

40

49,5

59

72,11

82,02

82,04

82

41

50,5

71

77,11

83,02

83,04

83

Таблица 5.3

Потери и затраты теплоносителей

Наимено­вание системы центра­лизован­ного теплос­набжения, населен­ного пункта*

предшествующий базовому период

базовый период

утвержденный период

период регулирования

норматив, м3 (т)

отчет  м3(т), в т.ч. факт. по при­борам учета

норматив, м3 (т)

отчет  м3(т), в т.ч. факт. по при­борам учета

норматив, м3 (т)

% к сред­егод. объему тепл. сети (рас­четно)

норматив, м3 (т)

% к средне­год. объему тепл. сети (расче­тно)

к утв. пери­оду гр. 15: гр. 10,

значе­ние**

№ и дата приказа Минис­терст­ва энер­гетики

Учте­но РЭК в тари­фах

значе­ние**

№ и дата приказа Минис­терст­ва энер­гетики

Учте­но РЭК в тари­фах

значе­ние**

№ и дата приказа Минис­терст­ва энер­гетики

Учте­но РЭК в тари­фах

предл. орг.

предл. эксп. орг

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Теплоноситель - вода (м3)



































Теплоноситель - пар (т)



































Теплоноситель - конденсат (м3)





































































______________________________

* при предложении об утверждении нормативов, дифференцированных по системам централизованного теплоснабжения, данные приводятся по организации в целом и по каждой системе.

** При отсутствии утвержденного норматива в Министерстве энергетики необходимо указать расчетное значение норматива, предложенного для включения в тариф (в этом случае графы 3, 7 и 11 не заполняются)

Таблица 5.4

Потери тепловой энергии

Наимено­вание системы центра­лизован­ного тепло­снабже­ния, населен­ного пункта

предшествующий базовому период

базовый период

утвержденный период

период регулирования

норматив, тыс. Гкал

отчет, тыс. Гкал в т.ч. факт. по при­борам учета

Отпуск тепло­вой энер­гии в сеть, тыс. Гкал

% к отпу­ ску (гр. 2: гр. 6)

норматив, тыс. Гкал

отчет, тыс. Гкал в т.ч. факт. по при­борам учета

Отпуск тепло­вой энер­гии в сеть, тыс. Гкал

% к от­пуску (гр. 8: гр. 12)

норматив, тыс. Гкал

Отпуск тепло­вой энер­гии в сеть, тыс. Гкал

% к отпус­ку (гр. 14: гр. 17)

норматив, тыс. Гкал

От­пуск теп­ловой энер­гии в сеть, тыс. Гкал

% к от­пуску (гр. 2 0:гр. 21)

к утв пери­оду гр.20:. гр. 14,

зна­чение

№ и дата при­каза Минис­терства энерге­тики

Учте­но РЭК в тари­фах

зна­чение

№ и дата при­каза Минис­терства энерге­тики

Учте­но РЭК в тарифах

зна­чение

№ и дата при­каза Минис­терства энерге­тики

Учте­но РЭК в тарифах

предл. орг.

предл эксп. орг.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Теплоноситель - вода















































Теплоноситель - пар















































Теплоноситель - конденсат















































Таблица 5.5

Расход электроэнергии

Наименование системы централизо­ванного теплоснабже­ния, населенного пункта

предшествующий базовому период

базовый период

утвержденный период

период регулирования

норматив тыс. кВтч

отчет, тыс. кВтч в т.ч. факт. по прибо­рам учета

норматив, тыс. кВтч

отчет, тыс. кВтч в т.ч. факт. по прибо­рам учета

норматив, тыс. кВтч

норматив, тыс. кВтч

к утв. пери­оду гр.14: гр. 10

зна­че­ние

№ и дата приказа Минис­терства энерге­тики

Учте­но РЭК в тари­фах

зна­че­ние

№ и дата приказа Минис­терства энерге­тики

Учте­но РЭК в тари­фах

зна­че­ние

№ и дата приказа Минис­терства энерге­тики

Учте­но РЭК в тари­фах

предл. орг .

предл. эксп. орг.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15





























































Приложение 6

(образец)

Исходные данные для расчета нормативов технологических потерь

6.1. Утвержденные нормативные энергетические характеристики (на электронном и бумажном носителях) по показателям: "потери сетевой воды", "тепловые потери", "удельный расход сетевой воды", "разность температур сетевой воды в подающем и обратном трубопроводах (температура в обратном трубопроводе)" и "удельный расход электроэнергии" с указанием срока действия.

6.2. В случае если в качестве материалов, обосновывающих нормативы технологических потерь на регулируемый период, используются утвержденные нормативные энергетические характеристики или утвержденные нормативы технологических потерь на год, предшествующий регулируемому периоду, то прогнозируемые значения влияющих показателей предоставляются в сопоставлении с аналогичными показателями, принятыми соответственно при разработке нормативных энергетических характеристик или нормативов технологических потерь. В данном случае необходимо заполнить таблицу 6.1.

Таблица 6.1

Сопоставление условий, принятых при разработке энергетических характеристик (нормативов технологических потерь на год, предшествующий регулируемому периоду), и при разработке нормативов технологических потерь на регулируемый период

Условия работы тепловых сетей

Принятые при разработке энергетических характеристик или нормативов

Прогнозируемые на период регулирования

Изменение или % изменения величины

1

2

3

4

Объем трубопроводов тепловых сетей, м3







Материальная характеристика трубопроводов тепловых сетей, м2







Эксплуатационный температурный график







Суммарная установленная мощность электродвигателей насосов, кВт









6.3. Характеристика трубопроводов тепловой сети по участкам, эксплуатируемых теплосетевой организацией, раздельно для сетей до ЦТП и после ЦТП (см. таблицы 6.2, 6.3, 6.4) на период регулирования. Для тепловых сетей после ЦТП - раздельно для сетей отопления и вентиляции и сетей горячего водоснабжения. Для паровых сетей: местные сопротивления по участкам, суммарное термическое сопротивление по участкам (см. примерную таблицу 6.5), а также параметры пара на каждом i-ом участке магистрали, определенные исходя из среднегодовых параметров пара на источнике теплоснабжения и максимальных договорных расходах пара у каждого потребителя (см. примерную таблицу 6.6).

6.4. Объем, м3, трубопроводов тепловых сетей, эксплуатируемых теплосетевой организацией, (раздельно для неотопительного и отопительного периодов) в рассматриваемой системе теплоснабжения, согласно таблице 6.7, на период регулирования.

Таблица 6.2

Пример заполнения таблицы исходных данных по характеристике водяных тепловых сетей на балансе до ЦТП

Наименование участка

Наружный диаметр трубоп­роводов на участке D н, м

Длина участка (в двухтрубном исчислении) L, M

Теплоизоля­ционный материал

Тип прокладки

Год ввода в эксплуа­тацию (перекла­дки)

Средняя глубина заложения до оси трубопро­водов на участке H, м

Темпера­турный график работы тепловой сети с указанием темпера­туры срезки, °С

Поправоч­ный коэффици­ент к нормам тепловых потерь, К

Часовые тепловые потери, ккал/ч

1

2

3

4

5

6

7

8

9

10

НО-1 - НО-24

0,920

3409

Маты минерало­ватные марки 125

надземная

1968



150/70 (tcp=130)

1,1



НО-24 - НО-38

0,426

1027

Армопенобе-тон

надземная

1993

-

150/70 (tсp =130)

1,1



HO-38 - HO-52

0,219

2514

Пенополиу­ретан

канальная

2000

1,6

150/70 (tcp=130)

1,0



TK-2 - TK-31

0,273

512

Маты минерало­ватные

канальная

1971

1,6

150/70 (tcp=130)

1,1



ТК-31 - ТК-46

0,530

1006

Армопенобе-тон

бескана­льная

1995

2,3

150/70 (tcp=130)

1,1



ТК-46 - TK-64

0,720

783

Пенополиу­ретан

бескана­льная

2001

2,7

150/70 (tcp=130)

1,0



TK-18 - TK-22

0,325

102

Пенополиу­ретан

бескана­льная

1975

1,4

150/70 (tcp=130)

1,0



TK-145 - TK-17

0,426

998

Пенополиу­ретан

бескана­льная

1994

3,1

150/70 (tcp=130)

1,0



Таблица 6.3

Пример заполнения таблицы исходных данных по характеристике водяных тепловых сетей после ЦТП на балансе организации

Наиме­нование участка

Наружный диаметр трубоп­роводов на участке D н, м

Длина трубоп­ровода (в двухтруб­ном исчисле­нии), м

Теплоизо­ляционный материал

Тип прокладки

Год ввода в эксп­луата­цию (пере­кладки )

Средняя глубина заложе­ния оси трубоп­роводов Н, м

Назначение тепловой сети

Темпера­турный график работы тепловой сети

Поправочный коэффициент к нормам тепловых потерь, К

Часовые тепловые потери, ккал/ч

1

2

3

4

5

6

7

8

9

10

11

Четырехтрубная прокладка

Т1-Т2

0,150

200

Маты минерало­ват

Каналь­ная

1968

2,0

Сеть отопления (вентиля­ции)

95/70





Т1-Т2

0,100

200

Маты минерало­ват

Каналь­ная

1968

2,0

Сеть ГВС

70/40





Двухтрубная прокладка

Т20-Т21

0,100

50

Пенополи­уретан

В помеще­нии

2001



Сеть отопления (вентиля­ции)

95/70





Таблица 6.4

Пример заполнения таблицы исходных данных по характеристике паровых тепловых сетей на балансе

Наиме­нова­ние участ­ка

Тепло­изоля­цион­ный мате­риал

Тип прокла­дки*

Наруж­ный диа­метр участ­ка пароп­ровода D н, м

Толщина стенки, м

Длина участка паропро­вода L, м

Толщина теплои­золяци­онного слоя, м

Внутренние размеры канала

Год ввода в эксплуа­тацию (перек­ладки)

Средняя глубина заложения оси трубопро­водов Н, м

Поправоч­ный коэффици­ент к нормам тепловых потерь, К

Часовые тепловые потери, ккал/ч

ширина канала b, м

высота канала h, м

1

2

3

4

5

6

7

8

9

10

11

12

13

НО-1 -НО-2

Маты мине­рало­ватные марки 125

надзем­ная

0,920

XXX

3409

XXX

XXX

XXX

1968



1,1



HO-2 -НО-3

Армо-пено-бетон

надзем­ная

0,426

XXX

1027

XXX

XXX

XXX

1993

-

1,1



НО-3 -ТК-1

Пено­полиу­ретан

каналь­ная

0,219

XXX

2514

XXX

XXX

XXX

2000

1,6

1,0



ТК-1 -Потре­битель 1

Маты мине-рало-ватные

каналь­ная

0,273

XXX

512

XXX

XXX

XXX

1971

1,6

1,1



_____________________________

* Для подземной прокладки указать вид грунта (песок, супесь, глина, суглинок, гравий, щебень) и степень его увлажнения (сухой, влажный, водонасыщенный).

Таблица 6.5

Пример таблицы исходных данных по местным сопротивлениям и суммарным термическим сопротивлениям паровых тепловых сетей на балансе

Нумерация граф таблицы приводится в соответствии с источником

Уча­сток

Наименование участка

Отвод 90°

Отвод 30°

Тройник на закрытый проход

Задвижка

Задвижка

Сумма местных сопротивле­ний по участкам

Суммарное термичес­кое сопротив­ление по участкам

Кол-во

Сум­ма x

Кол-во

Кол-во

Кол-во

Сумма x

Кол-во

Сумма x

Кол-во

Сумма x

Сумма x

R, (m ´ r ´ C)/ккал



1

2

3

4

12

12

14

8

9

10

11

12

13

1-2

НО-1 - НО-2

























2-3

НО-2 - НО-3

























3-4

НО-3 - ТК-1

























4-5

ТК-1 - Потребитель1

























Таблица 6.6

Параметры и расходы пара по участкам

Наименова­ние участка

Расход, т/ч

Температура, °С

Абсолютное давление, кгс/см2

Энтальпия, ккал/кг

Gi

в начале участка t1i

в конце участка t2i

средняя на участке t(ср.)i

в начале участка р1i

в конце участка p2i

среднее на участке p(ср.)i

в начале участка h1i

в конце участка h2i

1

2

3

4

5

6

7

8

9

10

НО-1 - НО-2



















НО-2 - НО-3



















Таблица 6.6а

Параметры пара в паропроводе

Паропровод

Температура, °C

Абсолютное давление, кгс/см2

Энтальпия, ккал/кг

начало паропровода t1

конец паропровода t2

средняя на паропроводе tср

начало паропровода р1

конец паропровода р2

среднее на паропроводе рср

начало паропровода h1

конец паропровода h2

средняя на паропроводе hср

1

2

3

4

5

6

7

8

9

10

1



















Таблица 6.7

Пример заполнения таблицы объема, м3, трубопроводов тепловых сетей на балансе организации

Сезон

Температурные графики

150/70

130/70

95/70

70/40

Отопительный

2000

0

5000

4000

Неотопительный

2000

0

0

4000

Примечание: заполняется раздельно для каждого вида теплоносителя.

6.5. Прогнозные среднемесячные температуры, °С, как средние из соответствующих статистических значений по информации местной метеослужбы за последние 5 лет или в соответствии со строительными нормами и правилами по строительной климатологии и климатологическим справочникам:

- наружного воздуха,

- грунта на средней глубине заложения трубопроводов,

- в помещениях (при наличии прокладки трубопроводов в помещениях),

- холодной воды (раздельно для каждого источника теплоснабжения и для холодной воды, поступающей в систему ГВС из водоканала).

Пример предоставления данных в табличном виде приведен ниже (таблица 6.8).

Таблица 6.8

Среднемесячные, среднесезонные и среднегодовые температуры наружного воздуха, грунта, сетевой и холодной воды

Месяц

Число часов работы

Температура, °С

отопит. период

летний период

грунта на глубине 2,4 м

наружного воздуха

подающего тр-да

обратного тр-да

холодной воды

Январь

744



3,5

-7,5

82,5

50,7

1

Февраль

672



2,8

-7,8

82,9

50,9

1

Март

744



2,4

-3,2

76,9

46,8

1

Апрель

440

280

2,3

6,6

70,0

42,5

1,7

Май



744

5,0

11,7

70,0



10,32

Июнь



552

7,9

17,0

70,0



17,62

Июль



576

10,9

21,4

70,0



22,18

Август



576

12,7

17,9

70,0



21,26

Сентябрь



720

12,3

12,1

70,0



16,22

Октябрь

416

328

10,5

5,3

70,0

42,5

9,26

Ноябрь

720



7,8

-2,4

75,8

46,1

3,3

Декабрь

744



5,3

-8,7

84,1

51,7

1

Среднегодовые значения

4 480

3 776

6,8

4,5

74,6

47,9

8,2

Среднесезонные значения

отопит. период

4,7

-3,6

78,4

47,9

2,2

неотопит. период

9,2

14,0

70,0



15,3



6.6. Прогнозная продолжительность отопительного и неотопительного периодов (таблица 6.8).

6.7. Утвержденный эксплуатационный температурный график отпуска тепловой энергии на базовый период и на период регулирования от каждого источника тепловой энергии, температурный график работы систем отопления (вентиляции) и ГВС после ЦТП в табличном или графическом виде. Режим отпуска тепловой энергии в неотопительном сезоне за базовый период и период регулирования (температуры сетевой воды в подающем и обратном трубопроводах).

6.8. Для паровых сетей: среднемесячные параметры (температура и давление) пара на источнике теплоснабжения, а также максимальные договорные расходы теплоносителя у каждого потребителя помесячно (таблица 6.9).

Таблица 6.9

Среднемесячные и среднегодовые температуры, давления и расходы пара

Месяцы

Число часов работы

Источник тепловой энергии

Потребитель1

Потребитель 2

отопит. период

летний период

температура, °С

Абсолютное давление теплоносителя, кгс/см2

расход, т/ч

расход, т/ч

Январь













Февраль













Март













Апрель













Май













Июнь













Июль













Август













Сентябрь













Октябрь













Ноябрь













Декабрь













Среднегодовые значения















6.9. Сведения по гидравлическим системам автоматического регулирования и защиты (САРЗ), предусматривающим слив теплоносителя, в системе теплоснабжения. Количество однотипных САРЗ, находящихся в работе, с указанием технически обоснованного расхода сетевой воды на слив для каждого из типов САРЗ и числа часов работы в году (таблица 6.10).

Таблица 6.10

Данные по средствам автоматики и защиты (САРЗ)

Тип САРЗ

Количество, шт.

Расход теплоносителя, м3

Место установки (под./обр. тр-д)

Продолжительность работы в течение года, ч

Нормативные годовые потери и затраты теплоносителя, м3 (т)

1

2

3

4

5

6















6.10. Результаты испытаний на тепловые потери, проведенных в течение последних 5 лет; результаты определения тепловых потерь иными методами (указать какими) (отчеты на бумажных или электронных носителях).

6.11. Сведения по насосному оборудованию, осуществляющему передачу тепловой энергии и находящемуся на балансе организации (насосное и другое оборудование, установленное на источнике тепловой энергии, к теплосетевому оборудованию не относится). Указать назначение насосного оборудования (подкачивающие насосные станции на подающих и обратных трубопроводах тепловой сети, подмешивающие насосы на тепловой сети, дренажные насосы, насосы зарядки-разрядки районных баков аккумуляторов, насосы отопления и ГВС, насосы подпитки второго контура отопления центральных тепловых пунктов (ЦТП)), состав оборудования (марка, количество, мощность, число оборотов, фактические диаметры рабочих колес), наличие ЧРП.

Расчетные значения расходов через насосное оборудование, обоснованные результатами расчетов гидравлического режима тепловых сетей от всех источников теплоснабжения при характерных температурах наружного воздуха* на протяжении отопительного сезона и расчетные расходы теплоносителя в летний период согласно разработанному летнему режиму работы системы теплоснабжения.

Прогнозные на период регулирования данные по количеству часов использования и количеству работающих насосных агрегатов на каждой из насосных станций и ЦТП.

Данные предоставляются раздельно по системам теплоснабжения для каждого предприятия (филиала), эксплуатирующего тепловые сети энергоснабжающей организации. Пример предоставления данных приведен в таблице 6.11.

6.12. Наличие приводов запорно-регулирующей арматуры в тепловых сетях. Указать количество однотипных приводов электрифицированного оборудования, установленную мощность и КПД электроприводов, годовое число часов работы электроприводов каждого вида оборудования на период регулирования (таблица 6.12).

6.13. Фактические затраты электроэнергии за базовый и предшествующий базовому периоды (помесячно) по каждому ЦТП и насосной станции на балансе энергоснабжающей организации (таблица 6.13).

Таблица 6.11

Сведения по насосному оборудованию

Наименование населенного пункта ________________________________________

Наименование системы теплоснабжения ___________________________________



Наиме­нование насосной станции (ЦТП). Назна­чение

Продолжи­тельность работы насосной станции (ЦТП) в период регулиро­вания, ч (период работы)

Марка насоса (место устано­вки )

Тип элек­трод­вига­теля

Параметры работы в период с характерной температурой наружного воздуха

Харак­терная тем-ра наруж­ного возду­ха, °С

Число насосов, одновре­менно находящи­хся в работе, шт.

Диаметр рабоче­го колеса/ диаметр колеса после обрезки мм

Норматив­ный расход теплоно­сителя через насосную станцию (ЦТП), т/ч

По­дача на­соса м3

На­пор на­соса м

КПД насо­са

Нормируе­мая мощность насосной станции (ЦТП), кВт

Число часов рабо­ты насо­сов, ч

Нормативные технологи­ческие затраты эл. энергии насосной станции (ЦТП), кВт ´ ч

1

2

3

4

5

6

7

8

9

10

11

12

13

14





















































































Примечание: заполняется раздельно по системам теплоснабжения для каждого предприятия (филиала ЭСО), эксплуатирующего тепловые сети энергоснабжающей организации

Таблица 6.12

Данные по приводам запорно-регулирующей арматуры

Тип (марка) приводов

Количество, шт.

Установленная мощность, кВт

КПД, %

Годовое число часов работы, ч

Нормативные годовые затраты электроэнергии, кВт ´ ч

1

2

3

4

5

6













Таблица 6.13

Данные по фактическим затратам электроэнергии

Наименование насосной станции (ЦТП)

Затраты электроэнергии, кВт х ч

ян

фев

март

апр

май

июнь

июль

авг

сент

окт

нояб

дек

год

1

2

3

4

5

6

7

8

9

10

11

12

13

14





























_____________________________

* Характерные температуры наружного воздуха для определения нормативных затрат электроэнергии рекомендуется принимать следующим образом:

- средняя за отопительный период для закрытых и открытых (автоматизированных - оснащенных регуляторами температуры в системах ГВС) систем теплоснабжения;

- средние за период работы при водоразборе на ГВС из подающей/ обратной линии в отопительный сезон (2 значения) для открытой неавтоматизированной системы.

Приложение 7

(образец)

Общие сведения об энергоснабжающей (теплосетевой) организации

Наименование населенного пункта

Наименование системы теплоснабжения

Наименование источника теплоснабжения

Установленная тепловая мощность источника

Располагаемая тепловая мощность источника

в горячей воде, Гкал/ч

в паре, т/ч

в горячей воде, Гкал/ч

в паре, т/ч

1

2

3

4

5

6

7

Населенный пункт 1

СЦТ-1

Собственные источники тепловой энергии:











ТЭЦ-1











ТЭЦ-2











Источники тепловой энергии других ЭСО:











ЭСО-1 (наименование)











Котельная 1











Котельная 2











ЭСО-2 (наименование)











Котельная 1











СЦТ-2

Собственные источники тепловой энергии:











ТЭЦ-3











Источники тепловой энергии других ЭСО:











ЭСО-3 (наименование)











Котельная 1









Всего по населенному

пункту









Населенный пункт 2

СЦТ-3

Собственные источники тепловой энергии:





















Всего по населенному пункту









Всего по ЭС

О (ТСО)











______________________________

Примечание: таблица заполняется для базового периода

Приложение 8

(образец)

Общая характеристика систем теплоснабжения

Таблица 8.1

Структура отпуска, потребления тепловой энергии

Наиме­нование населе­нного пункта

Наименова­ние системы теплоснаб­жения

Тип системы теплос­набжения (1)

Тип тепло­носите­ля, его параме­тры (2)

Отпуск тепловой энергии в сеть, тыс. Гкал

Отпуск тепловой энергии из сети (потребителям), тыс. Гкал

отчетный

плановый

отчетный

плановый

пред­шест­вующий базо­вому перио­ду

базо­вый (3) период

пред­шест­вующий базо­вому перио­ду

ба­зо­вый пе­риод

ут­вер­жде­нный (4) пе­риод

пе­риод ре­гу­ли­ро­ва­ния

пред­шест­вующий базо­вому перио­ду

базо­вый пери­од

пред­шест­вую­щий базо­вому пери­оду

базо­вый пери­од

ут­вер­жде­нный пе­риод

пери­од регу­лиро­вания

1

2

3

4

5

6

7

8

9

10

13

14

15

16

17

18

































































































































































































______________________________

Примечания:

(1). при открытой системе теплоснабжения и подключении местных систем ГВС как по зависимой, так и независимой схемам, указать и суммарной нагрузке ГВС долю нагрузки ГВС тех потребителей, системы теплопотребления которых подключены по зависимой схеме.

(2). тип теплоносителя: вода, пар, конденсат; для пара указать параметры (отборный; 1,2 - 2,5 кгс/см2; 2,5 - 7 кгс/см2; 7 - 13 кгс/см2; >13 кгс/см2; острый).

(3). базовый период - период, предшествующий утвержденному (текущему).

(4). утвержденный (текущий) период - текущий год, на который действуют принятые регулирующим органом нормативы технологических потерь, учтенные в тарифах на передачу тепловой энергии.

Таблица 8.2

Структура расчетной присоединенной тепловой нагрузки

Наименование системы теплоснабже­ния, населенного пункта

Тип теплоно­сителя, его парамет­ры(1)

Присоединенная тепловая нагрузка к тепловой сети, Гкал/ч

Суммарные нагрузки (отоп.-вент, ГВС (ср. нед), технология), Гкал/ч

предшествующий базовому периоду

базовый период

утвержденный период

период регулирования

на отоп. вент.

на ГВС (ср. нед)

на ГВС (макс)

на тех­ноло­гию

на отоп. вент.

на ГВС (ср. нед)

на ГВС (макс)

на тех­ноло­гию

на отоп. вент.

на ГВС (ср. нед)

на ГВС (макс)

на тех­ноло­гию

на отоп. вент.

на ГВС (ср. нед)

на ГВС (макс)

на тех­ноло­гию

предшест­вующий базовому периоду

базо­вый пери­од

утвер­жден­ный период

период регу­лиро­вания

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22





















































































































































































































































































































______________________________

Примечания:

(1). тип теплоносителя: вода, пар, конденсат; для пара указать параметры (отборный; 1,2 - 2,5 кгс/см2; 2,5 - 7 кгс/см2; 7 - 13 кгс/см2; >13 кгс/см2; острый).

Приложение 9

(образец)

Таблица 9.1

Общая характеристика систем транспорта и распределения тепловой энергии (тепловых сетей)

Наименование системы теплосна­бжения, населенного пункта

Наименова­ние предприятия (филиала ЭСО), эксплуати­рующего тепловые сети

Тип теплоно­сителя, его параметры (1)

Протяженность трубопроводов тепловых сетей в однотрубном исчислении, м

Средний (по материальной характеристике) наружный диаметр трубопроводов тепловых сетей, м

предше­ствую­щий базовому периоду

базовый период

утвержденный период

период регули­рования

предшес­твующий базовому периоду

базо­вый пери­од

утве­ржде­нный пери­од

период регу­лиро­вания

1

2

3

4

5

6

7

8

9

10

11





































































































































Продолжение Таблицы 9.1

Объем трубопроводов тепловых сетей, м3

Количество насосных станций в эксплуатационной ответственности, шт

Количество ДТП в эксплуатационной ответственности, шт

предшествующий базовому периоду

базовый период

утвержденный период

период регулирования

пред­шест­вующий базовому периоду

базовый период

утвержден­ный период

период регули­рования

пред­шест­вующий базовому периоду

базовый период

утвержден­ный период

период регули­рования

отопи­тельный период

летний период

отопи­тельный период

летний период

отопи­тельный период

летний период

отопи­тельный период

летний период

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

































































































































































































____________________________

Примечание:

(1) для пара указать параметры (отборный; 1,2 - 2,5 кгс/см2; 2,5 - 7 кгс/см2; 7 - 13 кгс/см2; >13 кгс/см2; острый).

Приказом Минэнерго России от 1 февраля 2010 г. №36 в настоящее Приложение внесены изменения

Приложение 10

(образец)

Таблица 10.1

Нормативы технологических затрат и потерь при передаче тепловой энергии на регулируемый период

Наименование населенного пункта

Наименова­ние системы теплоснаб­жения

Наименование предприятия (филиала ЭСО), эксплуатирующего тепловые сети

Тип теплоносите­ля, его параметры(1)

Годовые затраты и потери теплоносителя(2), м3 (т)

Годовые затраты и потери тепловой энергии, Гкал

Годовые затраты электро­энергии, кВт ´ ч

с утечкой

технологические затраты

всего

через изоляцию

с затратами теплоно­сителя

всего

на пуско­вое запол­нение

на регламе­нтные испыта­ния

со сли­вами САРЗ

все­го

1

2

3

4

5

6

7

8

9

10

11

12

13

14





































































































































































































______________________________

Примечание:

(1) тип теплоносителя: горячая вода, пар, конденсат; для пара указать параметры (отборный; 1,2 - 2,5 кгс/см2; 2,5 - 7 кгс/см2; 7 - 13 кгс/см2; >13 кгс/см2; острый).

(2) годовые потери теплоносителя "горячая вода" приводятся в м3, "пар" - в тоннах.

Таблица 10.2

Сводные данные по нормативам технологических затрат и потерь при передаче тепловой энергии

Наименова­ние системы теплоснаб­жения, населенно­го пункта

Тип теплоно­сителя, его параметры (1)

Годовые затраты и потери теплоносителя(2), м3 (т)

отчетные за период в т.ч. факт. по приборам учета

нормативные на период

пред­шест­вующий базо­вому

базо­вый

предшествующий базовому периоду

базовый

утвержденный (текущий)

регу­лиро­вание (все­го)

с утеч­кой

техно­логи­ческие затра­ты

все­го

с утеч­кой

техно­логи­ческие затра­ты

всего

с уте­чкой

техноло­гические затраты

всего

1

2

3

4

5

6

7

8

9

10

11

12

13

14



























































Годовые затраты и потери тепловой энергии, Гкал

Годовые затраты электроэнергии, кВт ´ ч

отчетные за период в т.ч. факт. по приборам учета

нормативные на период

отчетные за период в т.ч. факт. по приборам учета

нормативные на период

пред­шест­вую­щий базовому

базо­вый

предшествующий базовому периоду

базовый

утвержденный (текущий)

регу­лиро­вания (всего)

пред­шест­вующий базовому

базовый

пред­шест­вующий базовому

базовый

утвер­жден­ный

регу­лиро­вания

через изоля­цию

с затра­тами тепло­носите­ля

всего

через изо­ляцию

с затрата­ми теплоно­сителя

всего

через изоля­цию

с затра­тами тепло­носите­ля

всего

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32









































































______________________________

Примечание:

(1) тип теплоносителя: горячая вода, пар, конденсат; для пара указать параметры (отборный; 1,2 - 2,5 кгс/см2; 2,5 - 7 кгс/см2; 7 - 13 кгс/см2; >13 кгс/см2; острый).

(2) годовые потери теплоносителя "горячая вода" приводяться в м3, "пар" - в тоннах.

Приложение 11

(образец)

Таблица 11.1

Перечень мероприятий по повышению энергетической эффективности работы тепловых сетей

№ пп

Наименование мероприятия, его техническая сущность

Ожидаемый энергетический эффект

Необходимые затраты, руб.

Срок окупаемости, год

Сроки начала и окончания проведения мероприятия

в натуральном выражении

в денежном выражении, тыс. руб.

1

2

3

4

5

6

7















Приложение 12

(образец)

НОРМАТИВЫ ТЕХНОЛОГИЧЕСКИХ ПОТЕРЬ ПРИ ПЕРЕДАЧЕ ТЕПЛОВОЙ ЭНЕРГИИ

____________________________________________________________________________

(наименование энергоснабжающей (теплосетевой) организации)

Книга 1. ____________________

                 (наименование книги)

____________________________________

(наименование системы теплоснабжения)





Количество сброшюрованных листов ________________



Главный инженер (Руководитель)

_____________________________________________ _________ _______________

      (наименование энергоснабжающей (теплосетевой      (подпись)         (Ф.И.О.)

                                  организации)



Главный инженер (Руководитель)

_____________________________________________ _________ _______________

     (наименование предприятия, эксплуатирующего         (подпись)        (Ф.И.О.)

                               тепловые сети)

Приложение 13

Рекомендации
по оформлению результатов расчета и обоснования нормативов технологических потерь при передаче тепловой энергии при подготовке обосновывающих материалов

13.1. При подготовке следующих сведений согласно рекомендуемым образцам: "Общие сведения об энергоснабжающей (теплосетевой) организации" (Приложение 7 настоящей Инструкции), "Общая характеристика систем теплоснабжения" (Приложение 8 настоящей Инструкции), "Общая характеристика систем транспорта и распределения тепловой энергии (тепловых сетей)" (Приложение 9 настоящей Инструкции) используются официальные отчетные данные энергоснабжающей (теплосетевой) организации, данные из договоров теплоснабжения и договоров на оказание услуг по передаче тепловой энергии.

13.2. Расчетный годовой объем отпуска тепловой энергии в паре (по параметрам пара) или в горячей воде, определяется производственной программой энергоснабжающей организации, учитывающей общую потребность в тепловой энергии на цели технологические, отопительно-вентиляционные и горячее водоснабжение при расчетном значении тепловых потерь при передаче тепловой энергии.

Потребность в тепловой энергии на отопительно-вентиляционные цели устанавливается по договорным расчетным (присоединенным) тепловым нагрузкам (мощности) потребителей, исходя из проектных данных и/или паспортов отапливаемых (отопительно вентилируемых) зданий с учетом климатологических данных на отопительный и летний периоды.

Потребность в тепловой энергии на горячее водоснабжение устанавливается по договорным значениям средненедельных присоединенных тепловых нагрузок (мощности) потребителей горячего водоснабжения.

13.3. Расчетные присоединенные тепловые нагрузки (мощность) потребителей определяются договорными их значениями с учетом проектных данных, паспортов теплопотребляющих установок и ранее выданных технических условий на подключение (присоединение). Для потребителей, имеющих на своем балансе тепловые сети, учитываются также нормируемые значения часовых тепловых потерь. Отопительная и вентиляционная тепловая нагрузка (мощность) потребителей, а также часовые тепловые потери в сетях потребителей устанавливаются при условиях, соответствующих расчетной температуре наружного воздуха и соответствующих ей температурах теплоносителя с учетом влияния других внешних факторов (например, температуры грунта на средней глубине заложения теплопроводов, скорости воздуха). При установлении расчетных присоединенных тепловых нагрузок потребителей, применяемых для расчета нормативов технологических потерь, используются средние за неделю часовые договорные тепловые нагрузки на горячее водоснабжение.

13.4. Для систем централизованного теплоснабжения с присоединенной тепловой нагрузкой 50 Гкал/ч и более основным обосновывающим материалом являются нормативные энергетические характеристики тепловых сетей, разработанные и оформленные в соответствии с нормативными документами и методиками составления энергетических характеристик для систем транспорта тепловой энергии, а также определения нормативных значений показателей функционирования водяных тепловых сетей.

К нормативным энергетическим характеристиками тепловых сетей прикладываются материалы, подтверждающие произошедшие изменения, в соответствии с таблицей 6.1 Приложения 6 настоящей Инструкции.

Для организаций с присоединенной нагрузкой менее 50 Гкал/час, а также для организаций с истекшими сроками действия нормативных энергетических характеристик тепловых сетей или с превышением показателей их функционирования нормативы технологических потерь рассчитываются с учетом требований главы II настоящей Инструкции.

13.5. Материалы, касающиеся проведения энергетических обследований, выполненных в соответствии со статьей 10 Федерального закона № 28-ФЗ "Об энергосбережении" (Собрание законодательства Российской Федерации, 1996, № 15, ст. 1551), предоставляются в качестве обоснования реализованных и намеченных к реализации энергосберегающих мероприятий в соответствии с Приложением 11 настоящей Инструкции.

13.6. В целях ускорения процесса утверждения указанных нормативов рекомендуется приложить к утверждаемым материалам экспертное заключение, содержащее выводы об обоснованности исходных данных, выполненных расчетов и значений нормативов.

Приказом Минэнерго России от 1 февраля 2010 г. №36 настоящая Инструкция дополнена Приложением 14

Приложение № 14

Динамика основных показателей работы тепловых сетей

№№ пп.

Показатели*

Предбазовый период

Базовый период

Утвержденный период

Регулируемый период

отчет, в т.ч факт. потери по приборам учета

отчет, в т.ч факт. потери по приборам учета

план

расчет

1

теплоноситель

1.1

потери и затраты теплоносителя, т(м3):



пар









конденсат









вода









1.2

среднегодовой объем тепловых сетей, м3:



пар









конденсат









вода









1.3

отношение потерь и затрат теплоносителя к среднегодовому объему тепловых сетей, %:









пар









конденсат









вода









1.4

отношение потерь и затрат теплоносителя к среднегодовому объему тепловых сетей, %/час (п. 1.3:8 760):









пар









конденсат









вода









2

тепловая энергия

2.1

потери тепловой энергии, тыс. Гкал:









пар









конденсат









вода









2.2

материальная характеристика тепловых сетей в однотрубном исчислении, м2



пар









конденсат









вода









2.3

отпуск тепловой энергии в сеть, тыс. Гкал:









пар









вода









2.4

суммарная присоединенная тепловая нагрузка к тепловой сети, Гкал/ч:









пар









вода









2.5

отношение потерь тепловой энергии относительно материальной характеристики,











Гкал/м2:











пар











конденсат











вода









2.6

отношение потерь тепловой энергии к отпуску тепловой энергии в сеть, %:











пар











вода









3

электрическая энергия

3.1

расход электроэнергии. тыс. кВт ´ ч









3.2

количество, ед:











ПНС











ЦТП









______________________________________

* кратко излагаются причины увеличения нормативов на регулируемый год (расчет) относительно показателей текущего периода (план) и (или) фактических показателей предыдущих лет.








ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
