ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру
£ 10 МПа (£ 100 кгс/см2)

СЕДЛОВИНЫ НАКЛАДНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 17377-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ НА Ру £ 10 МПа (£ 100 кгс/см2)

СЕДЛОВИНЫ НАКЛАДНЫЕ

Конструкция и размеры

Seamless welded steel pipeline components for Pn £ 10 MPa (£ 100 kgf/cm2). Covering saddles. Design and dimensions

ГОСТ
17377-83

Взамен

ГОСТ 17377-77

Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6712 срок действия установлен

с 01.01.85 до 01.01.90

* Переиздание (июль 1986 г.) с Изменением № 1,
утвержденным в декабре 1984 г.; Пост. № 4187 от 10.12.84 (ИУС № 3-85).

1. Настоящий стандарт распространяется на стальные накладные бесшовные приварные седловины на Ру =10 МПа (£ 100 кгс/ /см2).

2. Основные параметры седловин - по ГОСТ 17374-83. Не допускается применение седловин для трубопроводов, на которые распространяются Правила Госгортехнадзора СССР.

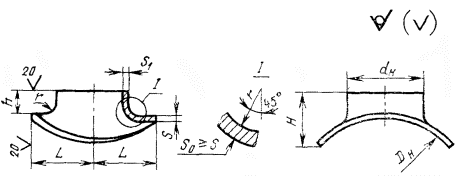

3. Конструкция и размеры седловин должны соответствовать указанным на чертеже и в таблице.

Примечание. Величина условного давления определена без учета прочности сварного соединения седловин с трубами.


Размеры, мм

Условный проход

Наружный диаметр

L, не менее

H

h

s

s1

r*, не более

Условное давление Ру, МПа (» кгс/см2), не более, для неагрессивных сред

Масса, кг, не более

Dy

dy

Dн

dн

100

50

108

57

48

40

18

4,0

3,0

7

6,3 (63)

0,3

6,0

4,0

10,0 (100)

0,6

40

45

38

30

15

4,0

2,5

6,3 (63)

0,3

6,0

2,2

10,0 (100)

0,4

32

38

30

20

12

4,0

2,0

6,3 (63)

0,2

6,0

2,0

10,0 (100)

0,3

125

65

133

76

60

50

22

4,0

3,5

10

4,0 (40)

0,6

6,0

4,0

6,3 (63)

0,8

50

57

47

35

18

4,0

3,0

4,0 (40)

0,4

6,0

5,0

6,3 (63)

0,7

40

45

37

25

15

4,0

2,5

4,0 (40)

0,3

6,0

4,0

6,3 (63)

0,6

150

80

159

89

75

65

30

4,5

3,5

4,0 (40)

1,0

8,0

5,0

6,3 (63)

1,5

65

76

60

45

22

4,5

3,5

4,0 (40)

0,7

8,0

6,0

6,3 (63)

1,1

50

57

48

35

18

4,5

3,0

4,0 (40)

0,6

8,0

5,0

6,3 (63)

1,0

200

100

219

108

90

75

35

6,0

4,0

15

4,0 (40)

1,9

10,0

6,0

6,3 (63)

3,2

80

89

75

60

30

6,0

3,5

4,0 (40)

1,6

10,0

5,0

6,3 (63)

2,5

65

76

60

40

22

6,0

3,5

4,0 (40)

1,2

10,0

5,0

6,3 (63)

2,0

250

125

273

133

112

95

45

8,0

4,0

20

4,0 (40)

4,0

12,0

8,0

6,3 (63)

6,0

100

108

90

65

35

8,0

4,0

4,0 (40)

3,1

12,0

6,0

6,3 (63)

4,8

80

89

75

55

30

8,0

3,5

4,0 (40)

2,5

12,0

5,0

6,3 (63)

3,9

300

150

325

159

130

105

50

8,0

4,5

25

4,0 (40)

5,5

12,0

8,0

6,3 (63)

8,5

125

133

112

85

45

8,0

4,0

4,0 (40)

4,8

12,0

6,0

6,3 (63)

7,1

100

108

90

60

35

8,0

4,0

4,0 (40)

3,8

12,0

6,0

6,3 (63)

5,6

* Радиус r должен быть не менее s.


Пример условного обозначения седловины Dн = 219 мм, dн = 108 мм, s = 6 mm, s1 = 4 мм из стали 20:

Седловина 219×6 - 108×4 ГОСТ 17377-83.

(Измененная редакция, Изм. № 1).

4. Материал - сталь 20 по ГОСТ 1050-74.

5. Технические требования - по ГОСТ 17380-83.

6. Коды ОКП приведены в справочном приложении.

ПРИЛОЖЕНИЕ
Справочное

КОДЫ ОКП

Обозначение седловины

Код ОКП

КЧ

Седловина накладная

108×4-57×3,0

14 6831 0500

00

108×6-57×4,0

14 6831 0502

08

108×4-45×2,5

14 6831 0504

06

108×6-45×2,5

14 6831 0506

04

108×4-38×2,0

14 6831 0508

02

108×6-38×2,0

14 6831 0510

08

133×4-76×3,5

14 6831 0512

06

133×6-76×4,0

14 6831 0514

04

133×4-57×3,0

14 6831 0516

02

133×6-57×5,0

14 6831 0518

00

133×4-45×2,5

14 6831 0520

06

133×6-45×4,0

14 6831 0522

04

159×4,5-89×3,5

14 6831 0524

02

159×8,0-89×5,0

14 6831 0526

00

159×4,5-76×3,5

14 6831 0528

09

159×8,0-76×6,0

14 6831 0530

04

159×4,5-57×3,0

14 6831 0532

02

159×8,0-57×5,0

14 6831 0534

00

219×6,0-108×4,0

14 6831 0536

09

219×10,0-108×6,0

14 6831 0538

07

219×6,0-89×3,5

14 6831 0540

02

219×10,0-89×5,0

14 6831 0542

00

219×6,0-76×3,5

14 6831 0544

09

219×10,0-76×5,0

14 6831 0546

07

273×8,0-133×4,0

14 6831 0548

05

273×12,0-133×8,0

14 6831 0550

00

273×8,0-108×4,0

14 6831 0552

09

273×12,0-108×6,0

14 6831 0554

07

273×8,0-89×3,5

14 6831 0556

05

273×12,0-89×5,0

14 6831 0558

03

325×8,0-159×4,5

14 6831 0560

09

325×12,0-159×8,0

14 6831 0562

07

325×8,0-133×4,0

14 6831 0564

05

325×12,0-133×6,0

14 6831 0566

03

325×8,0-108×4,0

14 6831 0568

01

325×12,0-108×6,0

14 6831 0570

07

(Измененная редакция, Изм. № 1).
