РУКОВОДЯЩИЙ ДОКУМЕНТ

Фланцы переходные аппаратов
стальные приварные в стык
под плоскую прокладку.
Конструкция и размеры

РД 24.202.01-90

ВНИИНЕФТЕМАШ

1990 г.

Руководящий документ

Фланцы переходные аппаратов стальные приварные
в стык под плоскую прокладку.
Конструкция и размеры

РД 24.202.01-90

Дата введения 01.01.91

1. Настоящий руководящий документ распространяется на фланцы стальные приварные в стык переходные под плоскую прокладку для сосудов и аппаратов с внутренним базовым диаметром от 400 до 1400 мм с условным давлением от 1,0 до 6,3 МПа (от 10 до 63 кгс/см2), и с наружным базовым диаметром от 325 до 630 мм с условным давлением от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2), применяемых в нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать таблице 2 ГОСТ 28759.1-90¸ГОСТ 28759.8-90.

Расчет фланцевых соединений выполнен по РД 26-15-88 при расчетной температуре 1000 °С, с учетом прибавки на коррозии для углеродистых низколегированных сталей с = 2 мм, без учета внешнего изгибающего момента. При расчете фланцев принята прокладка с коэффициентами m = 3,75; с = 700 кгс/см2.

2. Руководящий документ устанавливает конструкции фланцев следующих исполнений:

1 - с выступом;

2 - с шипом;

3 - с выступом, наплавленные коррозионностойкой сталью;

4 - с шипом, наплавленные коррозионностойкой сталью.

3. Конструкция и размеры фланцев должны соответствовать черт. 1 и 2 и табл. 1 и 2.

Черт. 1

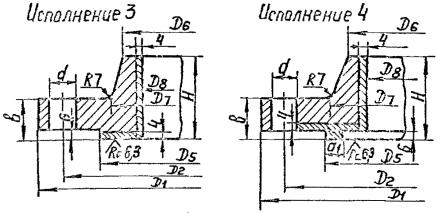

Черт. 2

При наличии требований по МКК толщина наплавленного слоя 6 мм.

Таблица 1

Размеры в мм

D8

D*

D1

D2

D5

a1

D6

D7

b

H

d

Болты шпильки

Давление условное

Применяемость

Диаметр резьбы

Количество

МПа

кгс/см2

400

500

640

600

563

12

412

444

30

75

23

М20

24

1,0

10



452

35

95

24

1,6

16



418

456

50

105

28

2,5

25



695

635

557

14

424

480

55

140

33

М30

24

4,0

40



432

500

65

170

6,3

63



500

600

740

700

663

12

514

544

35

80

23

М20

28

1,0

10



556

40

105

1,6

16



522

564

50

115

32

2,5

25



795

735

657

14

528

584

65

150

33

М30

28

4,0

40



820

750

669

538

610

80

190

28

6,3

63



600

700

840

800

763

12

614

652

35

95

23

М20

32

1,0

10



616

656

50

110

1,6

16



850

810

773

624

670

55

125

40

2,5

25



895

835

757

14

630

688

70

155

33

М30

32

4,0

40



800

1055

985

883

18

644

750

115

275

40

М36

36

6,3

63



700

800

945

905

865

12

716

760

40

105

23

М20

40

1,0

10



718

55

120

1,6

16



1005

945

868

18

734

794

80

170

33

М30

36

4,0

40



800

900

1045

1005

965

12

818

866

40

115

23

М20

40

1,0

10



820

868

55

130

1,6

16



1070

1020

977

830

880

65

140

27

М24

48

2,5

25



1110

1050

960

18

838

902

85

180

33

М30

40

4,0

40



1000

1300

1220

1093

852

960

145

310

46

М42

40

6,3

63



1000

1100

1250

1210

1166

13

1020

1072

45

125

23

М20

52

1,0

10



1024

1080

60

145

1,6

16



1285

1235

1188

1036

1100

65

160

27

М24

56

2,5

25



1275

1189

25

1044

1120

95

210

40

М36

44

4,0

40



1200

1346

1440

1307

1060

1172

180

350

46

М42

48

6,3

63



1200

1400

1520

1510

1468

13

1220

1294

55

165

23

М20

68

1,0

10



1550

1228

1312

85

210

1,6

16



1610

1555

1504

1238

1332

100

240

30

М27

64

2,5

25



1670

1600

1492

25

1250

1352

145

300

40

М36

56

4,0

40



1770

1675

1519

1272

1410

185

390

58

М52

44

6,3

63



1400

1600

1780

1730

1679

14

1422

1512

60

195

27

М24

68

1,0

10



1432

1530

75

225

76

1,6

16



1820

1760

1705

1442

1546

110

265

33

М30

68

2,5

25



1915

1830

25

1456

1596

150

360

46

М24

60

4,0

40



1990

1900

1729

1480

1640

210

450

58

М52

56

6,3

63



_________

D* - внутренний диаметр основного фланца.

Таблица 2

Размеры в мм

Сортамент днища или трубы

D8

D*

D1

D2

D5

a1

D6

D7

b

H

d

Болты шпильки

Давление условное

Применяемость

Диаметр резьбы

Количество

МПа

кгс/см2

325´8

309

406

535

495

457

12

327

361

40

90

23

М20

24

2,5

25



325´10

305

402

590

530

14

329

377

45

120

33

М30

20

4,0

40



426´10

406

510

640

600

563

12

426

466

40

100

23

М20

28

2,5

25



506

695

635

557

14

432

482

60

135

33

М30

24

4,0

40



530´10

510

610

740

700

663

12

532

574

50

115

23

М20

32

2,5

25



530´12

506

602

795

735

657

14

535

586

65

145

33

М30

28

4,0

40



630´10

610

700

840

800

763

12

635

665

50

95

23

М20

32

1,6

16



696

850

810

773

635

680

55

125

23

М20

40

2,5

25



630´12

606

700

895

835

757

14

636

694

70

160

33

М30

32

4,0

40



_________

D* - внутренний диаметр основного фланца.

Пример условного обозначения фланца переходного исполнения 1 диаметром 1200 мм на условное давление 2,5 МПа (25 кгс/см2) из 20.

Фланец П-1-1200-25 - сталь 20 РД 24.202.01-90.

4. Технические требования - ГОСТ 28759.5-90

5. Масса фланцев указана в справочном приложении.

6. Прокладка по ГОСТ 28759.7-90 и ГОСТ 28759.8-90.

Приложение
Справочное

Таблица массы фланцев

D8/D

Исполнение фланца

Давление условное

1,3

2,4

МПа

кг/см2

Теоретическая масса не более, кг

400/500

47,3

42,5

1,0

10

58,0

53,2

1,6

16

80,0

75,2

2,5

25

118,5

114,1

4,0

40

150,8

146,4

6,3

63

500/600

65,9

60,0

1,0

10

80,8

75,0

1,6

16

101,2

95,3

2,5

25

165,6

160,3

4,0

40

240,3

234,4

6,3

63

600/700

82,1

75,2

1,0

10

113,8

107,0

1,6

16

137,3

129,8

2,5

25

207,2

200,9

4,0

40

600/800

607,9

594,7

6,3

63

700/800

111,6

103,5

1,0

10

147,5

139,4

1,6

16

281,3

273,8

4,0

40

800/900

133,1

124,0

1,0

10

174,4

165,3

1,6

16

224,8

214,8

2,5

25

346,8

338,4

4,0

40

800/1000

1032,8

1015,1

6,3

63

1000/1100

188,5

177,4

1,0

10

247,4

236,3

1,6

16

319,7

306,7

2,5

25

541,6

531,0

4,0

40

1000/1200

1580,6

1559,1

6,3

63

1200/1400

401,5

377,8

1,0

10

611,6

587,8

1,6

16

847,7

820,1

2,5

25

1350,0

1326,2

4,0

40

2191,9

2165,3

6,3

63

1400/1600

577,7

549,5

1,0

10

738,5

710,2

1,6

16

1115,5

1084,0

2,5

25

1917,5

1888,6

4,0

40

3020,7

2988,9

6,3

63

309/400

48,6

45,2

2,5

25

305/400

75,0

71,7

4,0

40

406/510

66,5

61,8

2,5

25

406/506

123,1

118,8

4,0

40

510/610

98,4

93,0

2,5

25

506/602

161,0

155,8

4,0

40

610/700

107,7

101,2

1,6

16

610/696

133,9

126,9

2,5

25

606/700

206,7

200,0

4,0

40

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским и проектно-конструкторским институтом ВНИИнефтемаш

ИСПОЛНИТЕЛИ: Г.В. Мамонтов, канд. техн. наук; А.Г. Вихман, канд. техн. наук; С.И. Зусмановская, канд. техн. наук; Б.С. Вольфсон, Т.В. Дашиева, Н.П. Анисова, С.Н. Черкасова, А.М. Бубакин, Т.В. Булчинская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Указанием Министерства тяжелого машиностроения СССР от 20.09.91 АВ-002-1-8993

3. ВЗАМЕН ОСТ 26-02-1370-81

4. ЗАРЕГИСТРИРОВАН НИИхиммашем

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 28759.1-90 ¸ ГОСТ 28759.8-90

1

РД 26-15-88

1

ГОСТ 28759.5-90

4

ГОСТ 28759.7-90 и ГОСТ 28759.8-90

6
