Обозначение: | ГОСТ Р ИСО 10303-504-2006 |
Текущий статус документа: | действующий |
Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 504. Прикладные интерпретированные конструкции. Пояснения на чертежах |
Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 504. Application interpreted constructions. Draughting annotation |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 27.03.2007 |
Дата введения: | 01.07.2007 |
Дата последнего изменения: | 22.05.2013 |

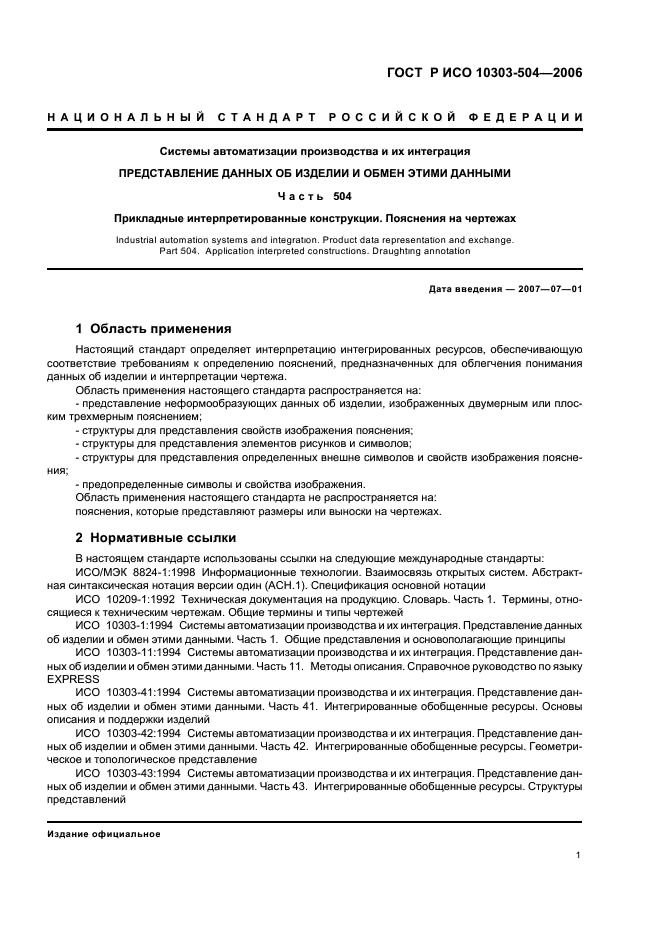

Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к определению пояснений, предназначенных для облегчения понимания данных об изделии и интерпретации чертежа.
Область применения настоящего стандарта распространяется на:
- представление не формообразующих данных об изделии, изображенных двумерным или плоским трехмерным пояснением;
- структуры для представления свойств изображения пояснения;
- структуры для представления элементов рисунков и символов;
- структуры для представления определенных внешне символов и свойств изображения пояснения;
- предопределенные символы и свойства изображения.
Область применения настоящего стандарта не распространяется на:
- пояснения, которые представляют размеры или выноски на чертежах |
|
