| Обозначение: | ГОСТ Р ИСО 10303-519-2007 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 519. Прикладные интерпретированные конструкции. Геометрические допуски |
| Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 519. Application interpreted constructions. Geometric tolerances |
| Дата актуализации текста: | 01.12.2013 |
| Дата издания: | 24.04.2007 |
| Дата введения: | 01.09.2007 |
| Дата последнего изменения: | 22.05.2013 |
| Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению допустимого отклонения физических параметров формы изделия согласно ИСО 1101.
Требования настоящего стандарта распространяются на:
- допуски как ограничения на параметры формы изделия;
- спецификацию допусков формы изделия;

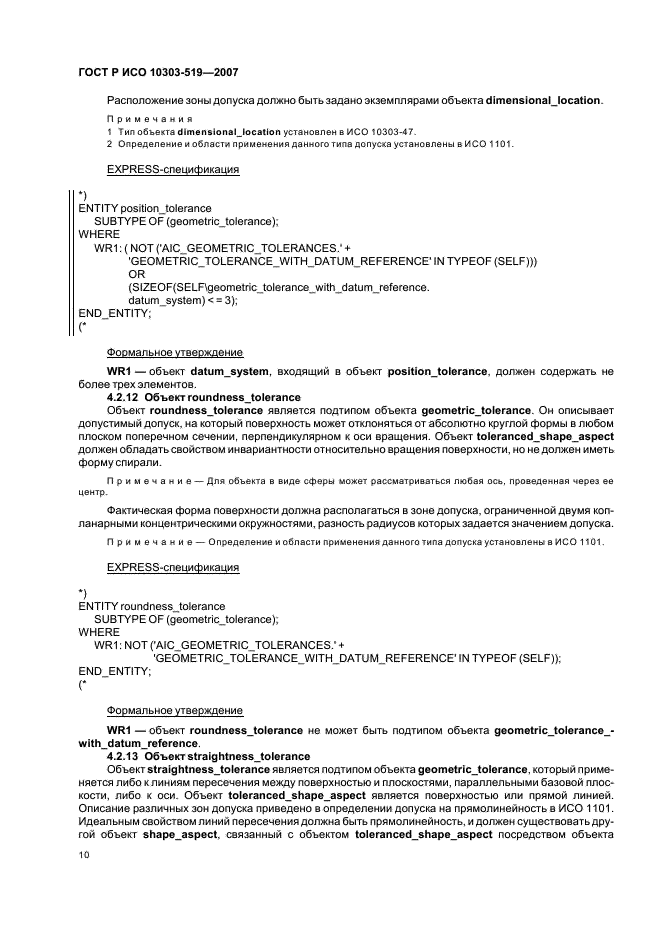

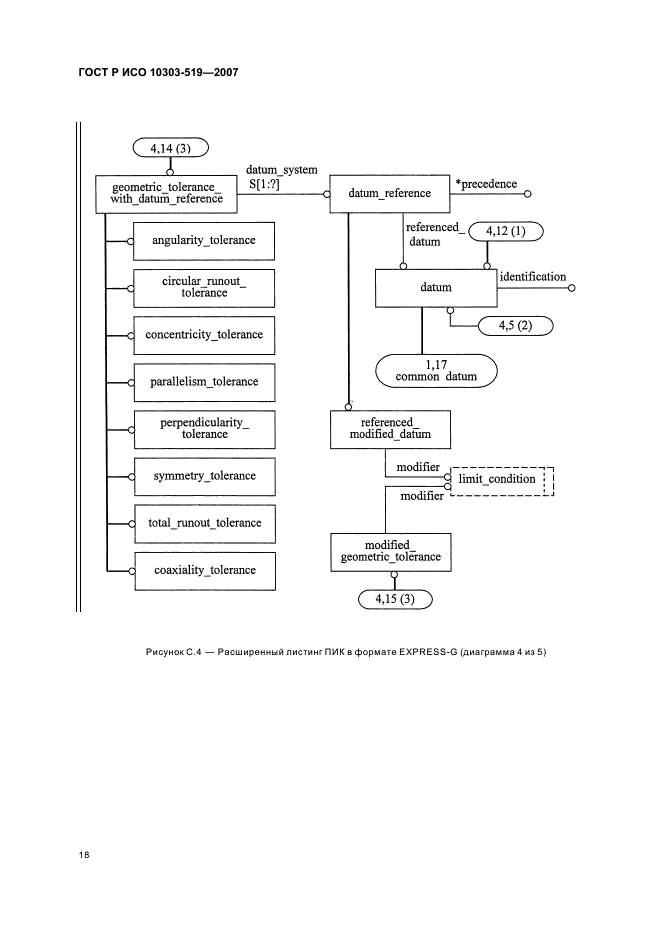

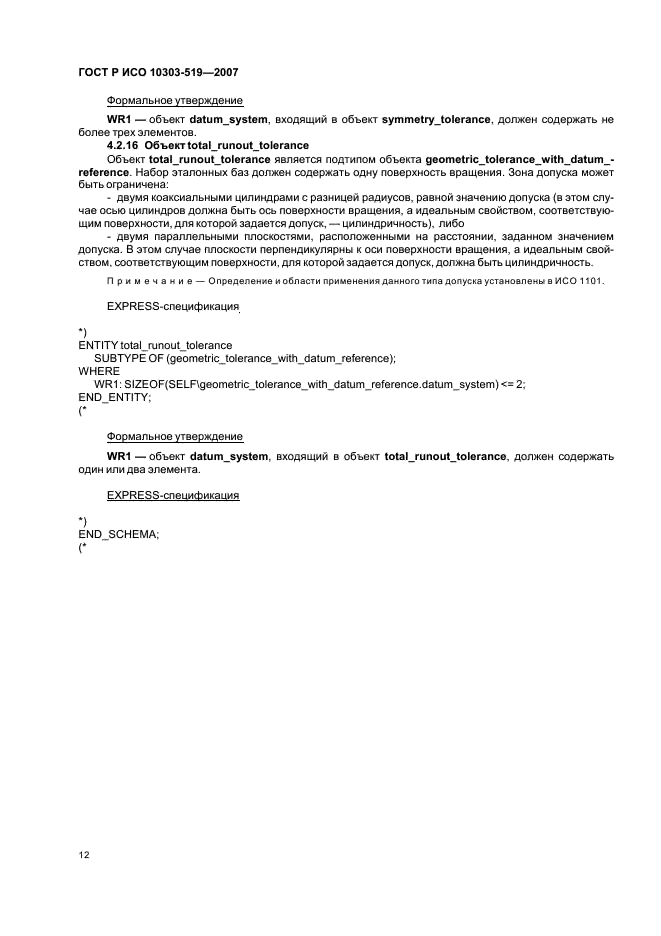

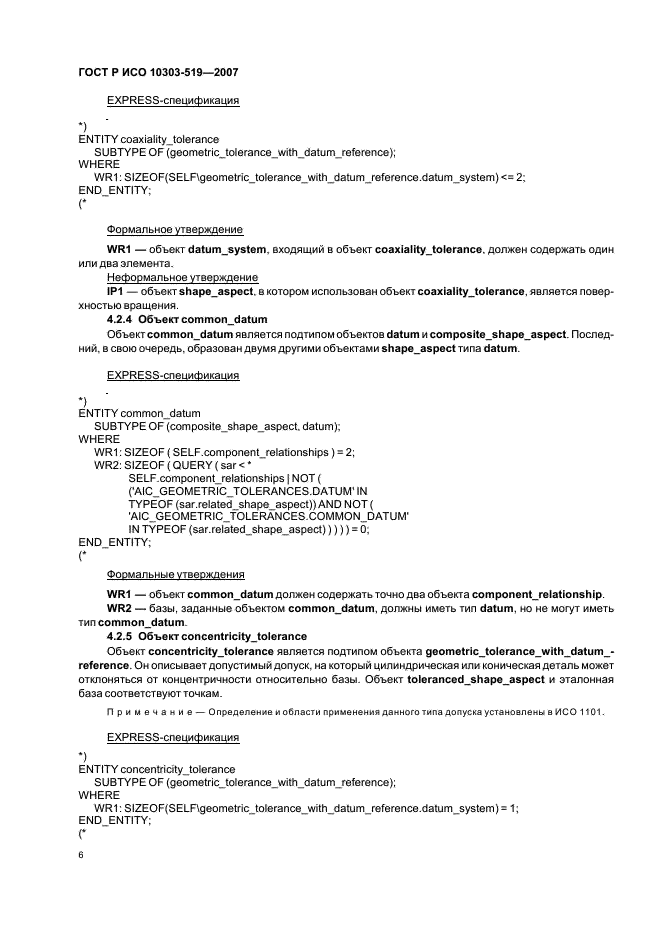

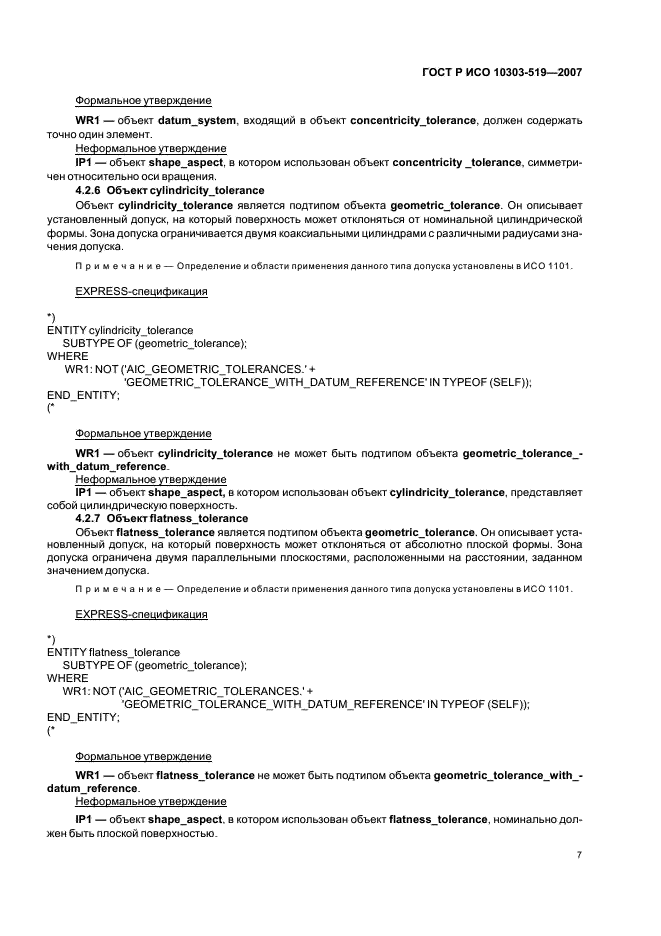

- представление геометрических допусков;
- представление размеров допусков;
- спецификацию баз и ссылок на базы;
- идентификацию производных элементов формы, например центровых линий и линий пересечения.
Требования настоящего стандарта не распространяются на:
- представление положительных и отрицательных допусков, пределов и посадок;
- определение фундаментальных принципов, понятий и терминов, относящихся к допускам и размерам;
- математическое определение допусков и баз;
- описание практических приемов назначения размеров и допусков;
- спецификацию методов проверки размеров;
- синтез и анализ допусков;
- назначение допусков на параметры изделия, исключая форму;
- представление допусков на технических чертежах;
- представление формы изделия;
- представление размеров |
|
