Обозначение: | ГОСТ 20184-81 |
Текущий статус документа: | действующий |
Название документа рус.: | Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Исходный червяк и исходный производящий червяк |
Название документа англ.: | Basic requirements for interchangeability. Cylindrical small modyle worm pairs. Basic worm and basic generating worm |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 31.08.1981 |
Дата введения: | 01.01.1982 |
Дата последнего изменения: | 22.05.2013 |

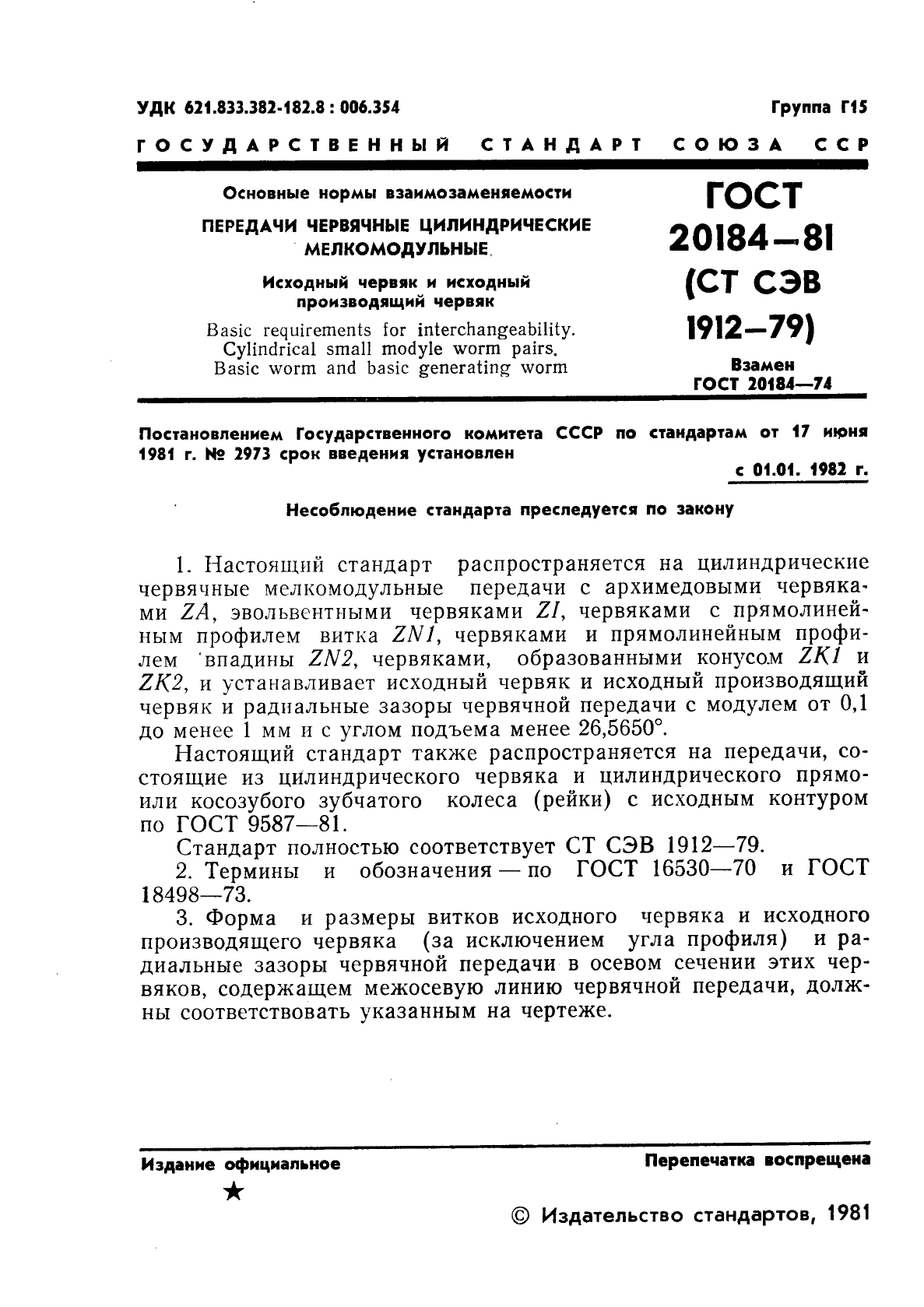

Область применения: | Настоящий стандарт распространяется на цилиндрические червячные мелкомодульные передачи с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками и прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, и устанавливает исходный червяк и исходный производящий червяк и радиальные зазоры червячной передачи с модулем от 0,1 до менее 1 мм и с углом подъема менее 26,5650 град.
Настоящий стандарт также распространяется на передачи, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса (рейки) с исходным контуром по ГОСТ 9587-81 |
|
