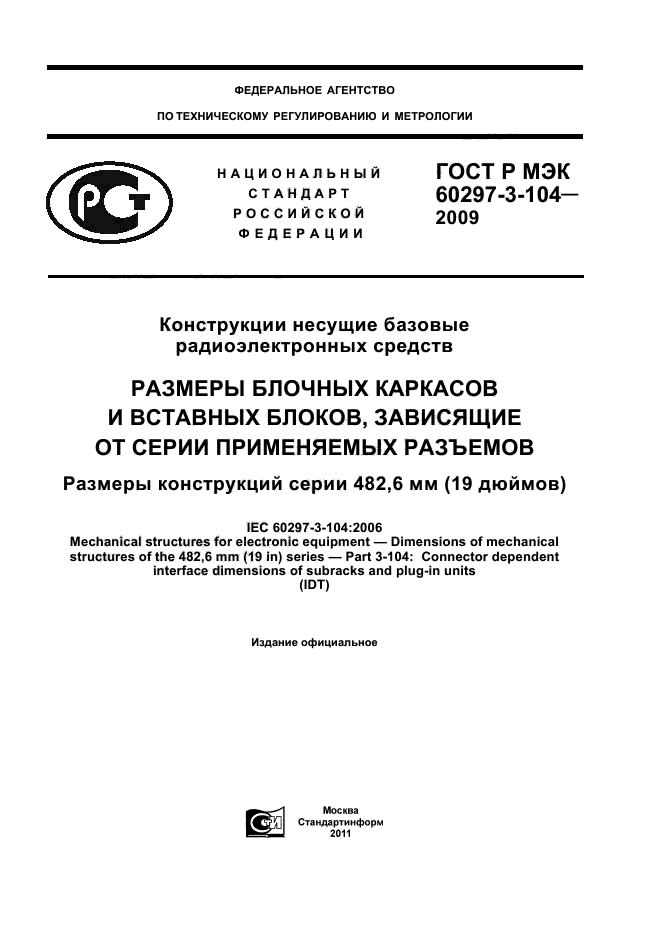

Обозначение: | ГОСТ Р МЭК 60297-3-104-2009 |
Текущий статус документа: | действующий |
Название документа рус.: | Конструкции несущие базовые радиоэлектронных средств. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов. Размеры конструкций серии 482,6 мм (19 дюймов) |
Название документа англ.: | Mechanical structures for electronic equipment. Connector dependent interface dimensions of subracks and plug-in units. Dimensions of mechanical structures of the 482,6 mm (19 in) series |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 12.04.2012 |
Дата введения: | 01.12.2010 |
Дата последнего изменения: | 20.06.2013 |
Переиздание: | переиздание |

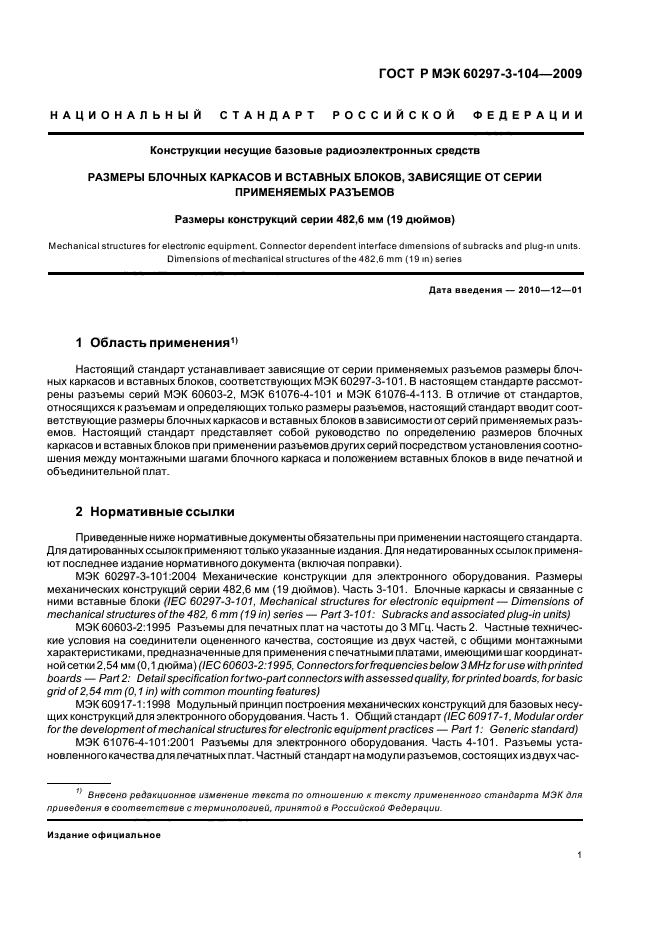

Область применения: | Настоящий стандарт устанавливает зависящие от серии применяемых разъемов размеры блочных каркасов и вставных блоков, соответствующих МЭК 60297-3-101. В настоящем стандарте рассмотрены разъемы серии МЭК 60603-2, МЭК 61076-4-101 МЭК 61076-4-113. Настоящий стандарт представляет собой руководство по определению размеров блочных каркасов и вставных блоков при применении разъемов других серий посредством установления соотношения между монтажными шагами блочного каркаса и положением вставных блоков в виде печатной и объединительной плат |
|
