1. РАЗРАБОТАНЫ МНИИП объектов культуры, отдыха, спорта и здравоохранения Москомархитектуры (канд. арх. Тхор Э.А., инженеры Герасина Л.А., Тихомирова И.Б.)

2. ВНЕСЕНЫ: Москомархитектурой, МНИИП объектов культуры, отдыха, спорта и здравоохранения

3. ПОДГОТОВЛЕНЫ к утверждению и изданию Архитектурно-техническим управлением Москомархитектуры (архитектор Шалов Л.А.)

4. СОГЛАСОВАНЫ: с УГПС ГУВД г. Москвы. МГЦ Госсанэпиднадзора, Комитетом социальной защиты населения Москвы

5. ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ распоряжением первого заместителя премьера правительства Москвы от 09.12.94 № 2388-РЗП

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ДОМА-ИНТЕРНАТЫ ДЛЯ ИНВАЛИДОВ И ПРЕСТАРЕЛЫХ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящие нормы разработаны в соответствии с требованиями СНиП 10-01-94 (см. раздел 2) для г. Москвы и Лесопаркового защитного пояса (ЛПЗП), как дополнение и уточнение к федеративным нормативным документам в строительстве, в том числе по проектированию общественных зданий и среды жизнедеятельности инвалидов, и распространяются на проектирование новых и реконструкцию существующих домов-интернатов для инвалидов и престарелых.

1.2. Настоящие нормы устанавливают основные положения и требования к размещению, участку, территории, архитектурно-планировочным решениям и инженерному оборудованию домов-интернатов для инвалидов и престарелых.

1.3. Настоящие нормы содержат обязательные, рекомендательные и справочные положения.

Пункты настоящих норм, отмеченные знаком »* », являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

2.1. СНиП 10-01-94 "Система нормативных документов в строительстве. Основные положения".

2.2 СНиП 2.08.02-89 "Общественные здания и сооружения".

2.3. СНиП 2.01.02-85 "Противопожарные нормы".

2.4. СНиП 2.07.01-89 "Планировка и застройка городских и сельских поселений"

2.5. ВСН 62-91 "Проектирование среды жизнедеятельности с учетом потребностей инвалидов и маломобильных групп населения"

3. ОСНОВНЫЕ ПОЛОЖЕНИЯ

3.1. Рекомендуемая номенклатура типов домов-интернатов, контингент и возраст инвалидов и престарелых, число этажей, требуемая площадь участка приводятся с таблице 3.1.

*3.2 Дома-интернаты для инвалидов и престарелых должны обеспечивать своим проживающим следующие виды обслуживания:

- проживание;

- питание;

- санитарно-гигиеническое обслуживание;

- обучение, культурно-массовое обслуживание, профессиональную подготовку (в зависимости от индивидуальных возможностей);

- медицинское обслуживание (включая физическую реабилитацию);

административно-бытовое обслуживание.

*3.3. В домах-интернатах высотою в 2 этажа для инвалидов-психохроников с тяжелыми поражениями умственного аппарата и для больных с поражением опорно-двигатсльпого аппарата, а в остальных типах домов-интернатов высотою свыше двух этажей следует предусматривать лифты по расчету. Не менее 30 % лифтов должны иметь кабину размером не менее 1,1 ´ 1,5 м, рассчитанную на инвалида-колясочника. В домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата один из лифтов должен быть больничным с размером кабины не менее 1,2 ´ 2,0 м.

Примечание. В двухэтажных зданиях домов-интернатов общего типа, а также домов-интернатов для психохроников (молодежи и взрослых) необходимость лифтов определяется в каждом конкретном случае заданием на проектирование.

3.4. Вместо части лестниц допускается предусматривать пандусы с уклоном не более 1:10. В специализированных домах-интернатах для инвалидов с нарушениями функций опорно-двигательного аппарата следует предусматривать лифты и пандусы.

Ширина лестничных маршей и пандусов в домах-интернатах должна быть не менее 1,8 м.

3.5. Вместимость домов-интернатов, состав и площади их помещений должны в каждом конкретном случае определяться заданием на проектирование.

При общей вместимости более 200 мест учреждение следует проектировать из отдельных блоков (отделений), включающих, кроме помещений проживания, помещения питания, а также первичного медицинского обслуживания.

3.6. Необходимость мероприятий гражданской обороны определяется в каждом конкретном случае заданием на проектирование.

*3.7. Во всех помещениях необходимо предусмотреть устройства и приспособления для облегчения физических усилий больных с ограниченными двигательными функциями, в том числе передвигающихся на колясках.

*3.8. Высоту помещений, требования к инженерному оборудованию и другие общие требования, в том числе и противопожарные, следует принимать в соответствии с нормами проектирования "Общественные здания и сооружения", "Противопожарные нормы", "Проектирование среды жизнедеятельности с учетом потребности инвалидов и маломобильных групп населения", а также другими нормативными документами, действующими на территории г. Москвы и ЛПЗП.

Таблица 3.1.

№№	Наименование учреждения	Виды заболеваний	Возраст инвалидов, лет	Число этажей	Площадь участка на 1 место, кв. м
1.	Дома-интернаты для инвалидов с поражением опорно-двигательного аппарата:
	- для молодежи	последствия полиомиелита, детского церебрального паралича, последствия травм и т.п.	19 - 35	3	100 - 120
	- для взрослых	то же	36 и выше	3	80 - 100
2.	Дома-интернаты общего типа для престарелых	пенсионеры	55 - 60 и выше	5	80 - 100
3.	Дома-интернаты для психохроников:		19 - 35	3	100 - 120
	- для молодежи	легкая и средняя имбецильность
	- для взрослых инвалидов	то же	36 и выше	3	80 - 100
	- для инвалидов с тяжелыми поражениями умственного аппарата	идиотия, тяжелая имбецильность, старческое слабоумие, психозы, депрессии	19 и выше	2	50 - 60

Примечания

1. На затесненных территориях, при условии устройства противодымной защиты, автоматического пожаротушения, а также лоджий-отстойников число этажей может быть увеличено: в домах-интернатах для психохроников (или молодежи до 35 лет и для взрослых свыше 35 лет) до четырех, в домах-интернатах общего типа - до девяти.

2. На затесненных территориях площадь участка может быть сокращена на 15-20 %.

4. ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ, УЧАСТКУ И ТЕРРИТОРИИ

4.1. Площадь участка следует определять заданием на проектирование, с учетом рекомендуемых показателей, приведенных в таблице 4.1.

*4.2. В составе территории должны быть предусмотрены следующие функциональные зоны:

а) зона проживания с расположенными в ней площадками для отдыха, теневыми навесами, спортивными площадками;

б) зона обслуживания, в которой размещаются площадка при кухне с мусоросборником и пожарным постом;

в) зона приема с карантинным отделением и изолятором;

г) хозяйственная зона, в которой в зависимости от конкретных условий располагаются гараж, котельная, прачечная, складские помещения, ремонтные мастерские, овощехранилище и т.д.;

д) зона проживания обслуживающего персонала.

Примечания:

1. Зона проживания обслуживающего персонала предусматривается только при загородном размещении домов-интернатов.

2. На затесненных территориях для размещения хозяйственных, инженерных и подсобных помещений рекомендуется использовать подземное пространство, в том числе под зданиями домов-интернатов, при условии выполнения требований действующих нормативных документов.

3. Состав спортивных площадок определяется заданием на проектирование. В домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата спортивные площадки не предусматриваются.

4.3. Озеленение участка включает групповые и рядовые посадки деревьев и кустарников, декоративные растения, цветники и газоны. Площадь зеленых насаждений следует принимать из расчета не менее 60% площади участка.

*4.4. Территория домов-интернатов должна быть огорожена, на участок должно быть предусмотрено не менее двух въездов с устройством дорог с твердым покрытием из расчета нагрузки от пожарных машин - 20 тонн на ось. Один из въездов должен быть хозяйственным. К зданию должны быть предусмотрены подъезды с двух противоположных сторон. При въезде на территорию следует предусматривать проходную.

Таблица 4.1.

Вместимость учреждения, мест	Площадь зон на 1 место, кв. м
Вместимость учреждения, мест	хозяйственная зона	зона проживания персонала
100 - 150	12 - 15	10 - 15
151 - 300	9 - 12	9 - 12
свыше 300	9 и менее	9 и менее

4.5. В случае загородного размещения домов-интернатов площадь зоны проживания персонала следует принимать дополнительно к площади участка.

4.6. Зону проживания персонала допускается размещать вблизи учреждения на обособленном участке с изолированным въездом.

4.7. В зоне проживания персонала следует предусматривать площадки для отдыха, сушки белья, для мусоросборников, а также спортивные площадки универсального назначения (для игры в волейбол, баскетбол, бадминтон) и столы для игры в настольный теннис из расчета - одна спортивная площадка и 2 стола на каждые 150 - 200 проживающих.

Примечание

При организации поселка персонала нормативы его проектирования принимаются в соответствии с требованиями главы СНиП "Планировка и застройка городских и сельских поселений".

4.8. Вопросы размещения домов-интернатов для инвалидов в системе застройки населенных пунктов, удаления от промышленных объектов, транспортных магистралей и т. п., а также вопросы природоохранных мероприятий следует решать в соответствии с градостроительными требованиями нормативных документов, действующих на территории г. Москвы и ЛПЗП.

*4.9. Норма расхода воды при наружном пожаротушении, должна приниматься не менее 100 л/с при одновременном расходе воды на хозяйственно-питьевые нужды населения. Радиус обслуживания пожарных гидрантов не должен превышать 150 м. На стенах зданий и сооружений следует предусматривать установку светоуказателей пожарных гидрантов.

5. ТРЕБОВАНИЯ К ОБЪЕМНО-ПЛАНИРОВОЧНЫМ РЕШЕНИЯМ

*5.1. В состав домов-интернатов входят следующие основные группы помещений:

- помещения проживания инвалидов и престарелых;

- помещения обслуживания (включающие помещения культурно-массового, медицинского, административно-бытового обслуживания, помещения профессиональной подготовки и социальной адаптации, помещения, обеспечивающие питание больных и персонала);

- помещения приема (включающие карантинное отделение и изолятор);

- хозяйственные помещения;

- помещения проживания персонала (при загородном размещении дома-интерната).

Примечание

В зависимости от местных условий на основании задания на проектирование в составе домов-интернатов могут быть предусмотрены отделения дневного пребывания, а также платные отделения круглосуточного временного пребывания, число которых при расчетах включается в общее число проживающих.

*5.2. Помещения проживания следует проектировать в виде обособленных групп жилых помещений двух основных типов:

- по типу коридорной системы, когда спальни с другими помещениями жилой ячейки связаны через коридор (систему коридоров);

- по квартирному типу, когда жилые помещения проектируются для группы 5-6 человек с общей гостиной, кухней, столовой, прихожей, санитарным узлом.

Примечание:

В домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата помещения проживания следует проектировать только по типу коридорной системы.

*5.3. Помещения проживания инвалидов и престарелых и помещения обслуживания следует размещать в отдельных корпусах или блоках, либо непосредственно примыкающих друг к другу, при условии отделения их противопожарными стенами 1 типа, либо соединенных отапливаемыми переходами.

Помещения проживания квартирного типа допускается размещать в отдельно стоящих коттеджах, рассчитанных на несколько квартир. Хозяйственные сооружения (котельная, гараж, прачечная и др.), а также помещения проживания персонала должны располагаться в отдельных корпусах, размещаемых в обособленных зонах с отдельным въездом.

Независимо от вместимости учреждения, помещения обслуживания, приема, хозяйственные сооружения предусматриваются общими для всего учреждения.

*5.4. Вместимость спальных комнат следует принимать:

- в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата 4 - 8 мест;

- в остальных типах домов-интернатов 1 -3 места. Соотношение в учреждениях спальных комнат различной вместимости следует определять заданием на проектирование.

5.5. Лежачих инвалидов и престарелых, как правило, следует располагать не выше 1-го этажа; допускается располагать лежачих пациентов на втором этаже, но не в тупиковых коридорах. Лежачих пациентов запрещено располагать выше второго этажа.

*5.6. Планировка и оборудование всех помещений, посещаемых инвалидами и престарелыми, должны предусматривать возможность пользования инвалидами-колясочниками. Спальные комнаты следует проектировать в расчете на проживание одного из больных инвалида-колясочника.

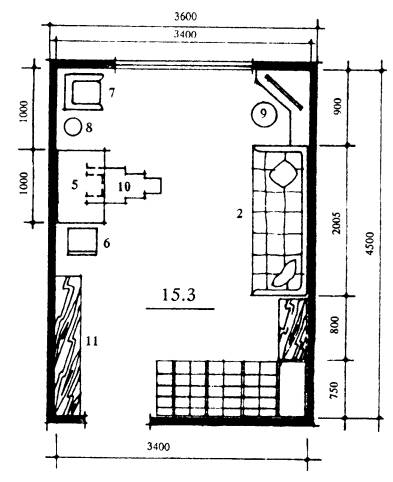

5.7. Площадь спальных комнат следует принимать:

- в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата 6-8 кв. м на 1 место;

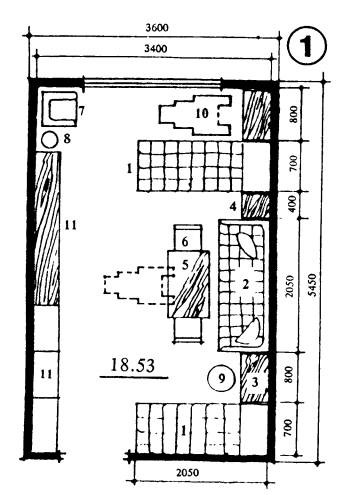

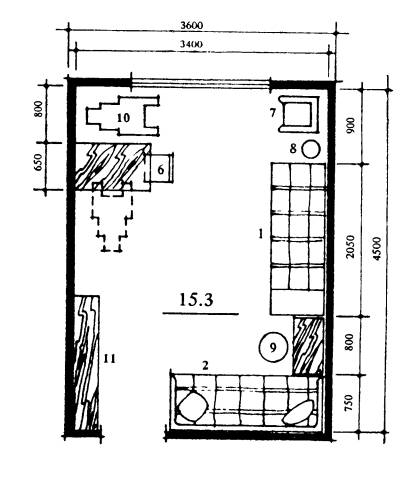

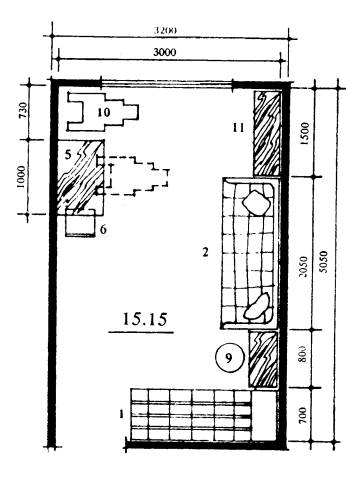

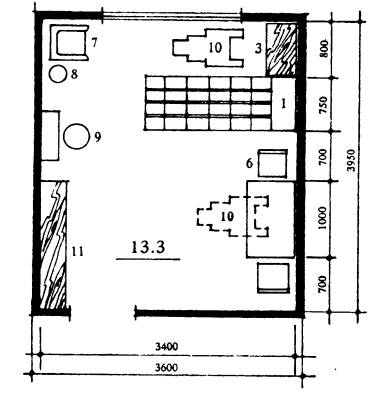

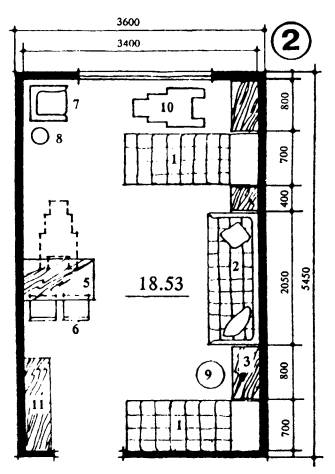

- в остальных типах домов-интернатов: одноместных – 14 - 15 кв. м, двухместных – 16 - 18 кв. м, трехместных – 19 - 20 кв. м.

5.8. Санитарные узлы в жилых группах при коридорной системе следует предусматривать при каждой спальной комнате.

В жилых помещениях, проектируемых по квартирному типу, санитарные узлы предусматриваются общими на квартиру. Состав санитарного оборудования и площадь санитарных узлов в различных типах жилых помещений следует предусматривать в соответствии с таблицей 5.1.

5.9. Спальные помещения объединяются в отделения на 20 - 40 мест в зависимости от тяжести заболевания. В составе отделении следует предусматривать: кабинеты врача - 15 кв. м (может быть один на 2-3 отделения), медицинской сестры - 15 кв. м, процедурную - 18 кв. м.

5.10. Во всех спальных отделениях домов-интернатов, проектируемых по типу коридорной системы, следует предусматривать гостиные из расчета 1,2 кв. м на одно место при одновременном пребывании:

- в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата - 20% больных;

- в домах-интернатах для молодежи - 80% больных;

- в остальных типах домов-интернатов - 50% больных.

Гостиные допускается располагать в световых разрывах.

5.11. В спальных отделениях домов-интернатов для молодежи необходимо предусматривать комнату учебно-игровых занятий; в домах-интернатах для молодежи, проектируемых по коридорной системе, - комнату воспитателя 14 - 16 кв. м.

5.12. Допускается принимать различные варианты организации питания: доставка пищи в бачках и термосах из кухни в жилые помещения или организация питания в общей столовой. При квартирном способе проживания возможна комбинированная организация питания, когда завтрак и ужин предусматриваются в столовой при спальных помещениях, а обед - в общей столовой при кухонном блоке.

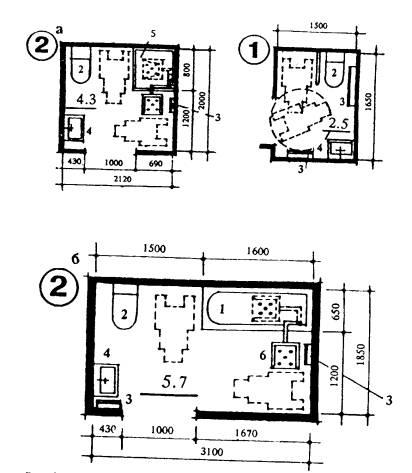

Таблица 5.1.

Рекомендуемые типы санитарных узлов, площади помещений и состав оборудования

№№	Тип помещений проживания	Тип санитарного узла	Площадь санитарного узла, кв.м	Состав санитарного оборудования	Примечания
1	2	3	4	5	б
1.	Жилая группа помещений по типу коридорной системы	1. Совмещенный санитарный узел при спальной комнате (во всех типах учреждений кроме домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата)	5 - 6	Душ, унитаз, умывальник	Все оборудование должно размещаться в общем помещении без кабин и экранов
		2. Туалетная (в домах-интернатах для психохроников с поражением умственного аппарата)	18 - 20	Унитаз, бидэ, слив, ванна, два умывальника, стеллаж для суден, ванна для дез-обработки, клеенок, сушилка для клеенок	то же
		3. Санитарный узел персонала с умывальником в шлюзе	3	Унитаз, умывальник	то же
2.	Жилая группа помещений по типу квартиры	1. Уборная с умывальником	3	Унитаз, умывальник	то же
2.		2. Туалетная	6 - 8	Унитаз, умывальник, душ или ванна	то же

Примечания:

1. Все помещения санитарных узлов должны иметь в полу трапы для слива воды.

2. В умывальных, туалетных, в совмещенных санитарных узлах следует предусмотреть полотенце-сушители.

3. Вход в санитарный узел при спальной комнате следует предусматривать через тамбур, в котором необходимо располагать встроенный шкаф для верхней одежды.

Выбор варианта уточняется заданием на проектирование. Для психохроников с тяжелыми поражениями умственного аппарата питание организуется, как правило, непосредственно в спальных комнатах.

5.13. В случае, если питание больных предусматривается в жилых помещениях, необходимо в их составе учитывать:

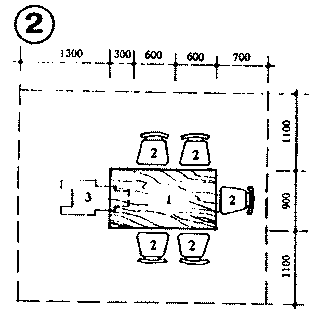

- при квартирном проживании - столовую-гостиную 18 - 20 кв. м, а также кухню 10 - 12 кв. м;

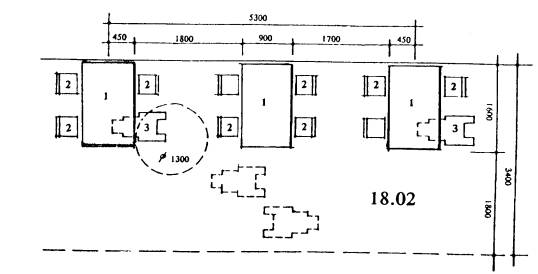

- при коридорной системе проживания - столовую из расчета 2,0 - 2,4 кв. м на одно место, а также буфетную 16 - 18 кв. м. Количество мест, в столовой, определяется заданием на проектирование.

5.14. Общий состав и площадь помещений проживания рекомендуется принимать согласно таблице 5.2.

5.15. Во всех типах учреждений за исключением домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата рекомендуется предусматривать:

- кабинет социально-бытовой адаптации, служащий также для приема гостей, площадью 60-70 кв. м с кладовой 16 кв.м;

- класс обучения машинописи 32 - 36 кв. м с кладовой 12 кв. м;

- компьютерный класс 50 - 60 кв. м с кладовой 18 кв. м;

- комнату музыкальных занятий 36 - 54 кв. м с кладовой инструментов 18 кв. м;

- класс рисования 50 - 54 кв. м с кладовой 18 кв. м;

- библиотеку с книгохранилищем и читальным залом из расчета: 0,6 - 0,8 кв. м на 1 место в учреждениях для инвалидов и престарелых с нормальным интеллектом и 0,3 - 0,4 кв. м на 1 место в учреждениях для инвалидов с недостатком умственного развития;

- кабинет заведующего учебно-воспитательной частью 16 - 18 кв. м;

- комнату преподавателей 26-28 кв. м, которую можно совмещать с комнатой мастеров. Число кабинетов уточняется заданием на проектирование.

Таблица 5.2.

№№	Наименование помещений	Площадь помещений, кв. м					Примечания
		по коридорному типу		по квартирному типу
		на 1 место	Всего на секцию	на 1 место		Всего на квартиру
1	2	3	4	5		6	7
1.	Спальные комнаты:*
	- на 1 место	-	14 - 15	-		14 - 15
	- на 2 места	-	16 - 18	-		16 - 18
	- на 3 места	-	19 - 20	-		19 - 20
2.	Спальные комнаты** на 4-8 мест	6 - 8	-	-		-
3.	Учебная комната*, иг- ровая	2,2	-	4,2		-	Только в домах-интернатах для молодежи
4.	Комната воспитателей или персонала	-	12	-		-
5.	Гостиная*	1,2	-	-		-	Расчетное число мест в соответствии с п. 5.10
6.	Столовая, гостиная	-	-	-		18 - 20
7.	Столовая *	2,0 - 2,4	-	-		-
8.	Кухня или буфетная	-	16 - 18	-		10 - 12
9.	Санитарные узлы						В соответствии с рекомендациями, приведенными в табл. 5.1.
10.	Комната хранения уборочного инвентаря	-	4	-	4		Оборудуется сливом, умывальником
11.	Раздевальная с сушильным шкафом*	-	14 - 16	-	8 - 10
12,	Инвентарная	-	6 - 8	-	6 - 8
13.	Бытовая комната*	-	6 - 8	-	4
14.	Кладовая чистого белья	-	6 - 8	-	3 - 4
15.	Помещение хранения средств малой механизации	-	6 - 10	-	-

Примечания:

* Во всех типах, кроме домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата.

** Только в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата.

5.16. В домах-интернатах, за исключением предназначенных для психохроников с тяжелыми поражениями умственного аппарата, рекомендуется предусматривать учебно-производственные мастерские площадью из расчета на 1 место:

- в швейной, электромонтажной, обувной, мастерской ручных ремесел, механической сборки, ремонта аппаратуры и бытовой техники - 4 - 4,5 кв. м;

- картонажно-переплетной, столярной, ткацкой, токарно-фрезерной, гончарной - 5 - 6 кв. м.

При учебно-производственных помещениях следует предусматривать кладовые для хранения материалов и готовых изделий.

Число мест в помещениях учебно-производственных мастерских следует принимать 6 - 8; специализацию мастерских и их количество следует определять заданием на проектирование в зависимости от конкретных условий - вместимости учреждения, местных традиций, наличия специалистов, возможности трудоустройства и т.п.

Примечание.

Учебно-производственные мастерские запрещается располагать в одном блоке с помещениями проживания.

5.17. В составе учреждений, предназначенных для молодежи, рекомендуется предусматривать бассейны и физкультурно-спортивные залы:

- спортивный зал 12 ´ 24 м;

- бассейн с ванной 5 ´ 10 м или 6 ´ 12,5 м.

В домах-интернатах других типов, за исключением предназначенных для психохроников с тяжелыми поражениями умственного аппарата, рекомендуется предусматривать зал лечебной физкультуры площадью 60-70 кв. м с кладовой инвентаря 12 - 14 кв. м.

5.18. В домах-интернатах, за исключением предназначенных для психохроников с тяжелыми поражениями умственного аппарата, следует проектировать:

- зрительные залы из расчета не менее 1,8 кв. м на одно место в домах-интернатах для инвалидов с поражением опорно-двигательного аппарата и 1,2 кв. м - для остальных типов учреждений.

Расчетное число мест в зале следует принимать в процентах от вместимости учреждений:

- в домах-интернатах для молодежи 70 - 80%;

- в остальных типах учреждений 40 - 50%.

В зале должны быть предусмотрены места для инвалидов-колясочников из расчета 10 - 15% в домах-интернатах для инвалидов с недостатками физического развития и 5 - 10% - для инвалидов с поражением умственного аппарата.

5.19. В состав комплекса помещений зрительного зала должны входить: эстрада площадью не менее 54 кв. м, кинопроекционная с перемоточной и радиоузлом (по заданию), фойе (используемое как выставочный зал, зал для танцев и игр) из расчета не менее 1,2 кв. м на 1 место, помещения для артистов с санитарным узлом (30 - 35 кв. м), помещение пожарного поста (15 - 16 кв. м), фильмовидеотека (16 - 18 кв. м), кладовая мебели и реквизита (10 - 20 кв. м).

5.20. В учреждениях для молодежи с недостатками физического развития рекомендуется предусматривать блок бани сухого жара (сауну) с подсобными помещениями. При проектировании помещений данного типа необходимо руководствоваться требованиями СНиП "Общественные здания и сооружения".

5.21. Состав медицинских помещений следует определять в каждом конкретном случае заданием на проектирование с учетом п.п. 5.22, 5.23, 5.24.

5.22. Ориентировочное число мест в процедурных кабинетах рекомендуется принимать согласно данным таблицы 5.3.

*5.23. Площадь кабинетов следует принимать из расчета на одно процедурное место: в ингаляториях и кабинетах оксигенотерапии - 4 - 5 кв. м, в кабинетах подводного массажа - 18-20 кв. м, индивидуального массажа - 16-18 кв. м; в кабинетах остальных типов – 7 - 8 кв. м на одну ванну или кушетку.

*5.24. В состав медицинских помещений домов-интернатов всех типов должны входить кабинеты: врача - 15 - 16 кв. м, консультационного приема с темной комнатой (для возможности работы офтальмолога) 20 + 8 кв. м, логопеда – 18 - 20 кв. м, стоматолога - 16 - 18 кв. м, гинеколога – 22 - 24 кв. м на одно кресло, старшей медицинской сестры – 14 - 16 кв. м, психоневропатолога – 14 - 16 кв. м, помещения стерилизационной автоклавной 30 - 32 кв. м, аптечная комната с кладовой 12 + 6 кв. м, кабинет гидропатии - 28 - 30 кв. м с раздевальной 14 - 16 кв. м.

Таблица 5.3.

Ориентировочное расчетное число инвалидов и престарелых в процедурных кабинетах различных типов

Вид процедуры	Расчетное число инвалидов и престарелых (чел.) на 1 процедурное место
	для психохроников			для инвалидов с поражением опорнодвигетельного аппарата		в домах-интернатах общего типа
	для взрослых	для молодежи	с тяжелыми поражениями умственного аппарата	для молодежи	для взрослых	в домах-интернатах общего типа
1. Электролечение	-	-	-	25 - 30	50 - 60	50 - 60
2. Светолечение	76 - 75	60 - 75	-	60 - 75	80 - 100	80 - 100
3. Водолечение	50 - 70	30-40	75 - 100	30 - 40	60 - 70	60 - 70
4. Подводный массаж	-	-	-	75 - 100	100 - 150	100 - 150
5. Ингаляторий	75 - 80	20 - 30	75 - 80	20-30	40-50	40 - 50
6. Теплолечение	-	-	-	50-60	50-60	70 - 80
7. Массаж: - в отдельном кабинете	80 - 100	80 - 100	100 - 150	20 - 25	60 - 70	60 - 70
- в общем зале		60 - 75		10 - 15
8. Электросон	75 - 100	75 - 100	-	75 - 100	75 - 100	75 - 100

В составе домов-интернатов для инвалидов с поражением опорно-двигательного аппарата и домов-интернатов общего типа для престарелых следует предусматривать кабинеты механотерапии 28-54 кв. м и психологической разгрузки – 18 - 24 кв. м.

*5.25. Производственные помещения кухни во всех типах домов-интернатов следует рассчитывать на работу на сырье; кроме питания инвалидов и престарелых, помещения кухни должны обеспечивать питание персонала. Для всех типов учреждений питание инвалидов и престарелых организуется в одну смену.

5.26. В случае, если питание инвалидов и престарелых предусматривается в общей столовой при помещениях кухни, площадь обеденного зала принимается из расчета не менее 2,3 кв. м на одно место (10 - 15 % мест для инвалидов-колясочников). При зале предусматривается умывальная из расчета 3 кв. м (1 умывальник) на каждые 18 - 20 мест, раздаточная 18 - 24 кв. м, хлеборезка 6 - 8 кв. м, а также моечная столовой посуды 16 - 18 кв. м при ручной мойке и не менее 30 кв. м в расчете на механизированную мойку.

5.27. Для питания персонала необходимо предусматривать отдельный обеденный зал самообслуживания из расчета не менее 1,8 кв. м на 1 место, располагаемый вблизи от входа в помещения кухни или администрации, либо имеющий отдельный вход с участка. Вместимость обеденного зала персонала следует рассчитывать исходя из конкретных условий (общего числа персонала, числа питающихся, продолжительности обеденного времени, пропускной способности места).

5.28. Для обслуживания карантинного отделения, изолятора, а также столовых, располагаемых непосредственно в жилых помещениях, при помещениях кухни следует предусматривать специальную раздаточную площадь 16-20 кв. м. Раздаточная должна иметь удобный доступ к внутренним коммуникационным связям (коридорам, лестницам, пандусам, лифтам), а также выход на участок.

*5.29. Приемное отделение, включающее карантинное отделение и изолятор, следует проектировать вместимостью из расчета 4 - 5% от числа мест в доме-интернате. Оно должно включать мельцеровские боксы, которые служат одновременно приемно-смотровыми боксами и палатами карантинного отделения, представляющие собой одно-двух местные палаты с полным санитарным узлом (унитаз, умывальник, ванна) и выходом на участок через тамбур.

*5.30. Мельцеровские боксы должны соединяться с помещениями изолятора через переходные тамбуры-шлюзы. Между боксами и коридором следует предусматривать глухое (не открывающееся) окно, которое служит для наблюдения персонала за больными.

5.31. В состав приемно-карантинного отделения следует включать комнату персонала, процедурную, буфетную, кабинет врача, помещение хранения аппаратуры (для физиотерапевтических процедур).

5.32. Площадь мельцеровского бокса включает тамбур-шлюз и санитарный узел (табл. 5.4).

*5.33. При наружных входах в мельцеровские боксы следует предусматривать пандусы с уклоном не более 1:8.

*5.34. Площадь помещений приемно-карантинного отделения следует принимать не менее показателей, приведенных в таблице 5.4.

5.35. Вход в здание дома-интерната следует предусматривать через общий вестибюль из расчета 0,5 - 0,7 кв. м на 1 место в учреждении, но не менее 100 кв. м. При вестибюле должны быть предусмотрены гардероб, рассчитанный на больных, персонал и посетителей из расчета 0,1 кв. м на 1 место на 80 - 90% вместимости учреждения; помещение 8 - 10 кв. м, используемое как почта или сберкасса (попеременно); ларек по продаже газет, мелкой галантереи и т.п., парикмахерская 24 -28 кв. м, а также киоск по продаже изделий инвалидов и престарелых площадью 18 - 24 кв. м с подсобным помещением 10 - 12 кв. м и помещения для хранения колясок (каталок) 12 - 16 кв. м.

Таблица 5.4.

Состав и площадь помещений приемно-карантинного отделения.

№№	Наименование помещений	Площадь помещений, кв. м	Примечания
1.	Мельцеровский бокс на 1 место	24	Число боксов определяется заданием на проектирование
2.	Мельцеровский бокс на 2 места	30	то же
3.	Санитарная комната	6
4.	Процедурная	18
5.	Кабинет врача, медицинской сестры	14
6.	Комната персонала с раздевальной и душем	12
7.	Буфетная	8
8.	Комната хранения переносной аппаратуры	12
9.	Инвентарная	8
10.	Уборная с умывальником в шлюзе	3

5.36. Помещения административно-бытового обслуживания должны иметь удобную связь с вестибюлем.

*5.37. Ориентацию окон помещения следует принимать согласно таблице 5.5.

*5.38. Освещение вторым светом допускается в помещениях комнат персонала, ванной, санитарной комнате, буфетной приемно-карантинного отделения, моечной кухонной посуды. Допускается не предусматривать естественного освещения санитарных узлов и туалетных при спальных комнатах и в составе квартир, в буфетных, кладовых площадью до 50 кв. м, инвентарных, уборных и душевых персонала, уборных и душевых при бассейне и спортзале, комнате хранения уборочного инвентаря, дезкамере, комнате хранения переносной аппаратуры.

Таблица 5.5.

Наименование помещений	Ориентация
Наименование помещений	оптимальная	допустимая
Спальни	Ю, ЮВ	В
Мельцеровские боксы	Ю, ЮВ	В
Кухня	С, СВ	любая, кроме западной

*5.39. Здания домов-интернатов должны быть не ниже II степени огнестойкости.

Отдельные блоки проживания, непосредственно примыкающие друг к другу, следует отделять противопожарными стенами 1 типа.

Примечание:

При отступлении от требований, действующих строительных норм и правил при проектировании домов-интернатов необходимо руководствоваться утвержденными и действующими на территории России Н 03-93/ГПН "Порядок согласования органами государственного пожарного надзора проектно-сметной документации на строительство".

*5.40. Ширину дверей следует принимать не менее 1 м. Ширину коридоров в жилых, медицинских, приемных помещениях в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата следует принимать не менее 2,4 м, в других типах учреждений - не менее 1,8 м. В остальных случаях - не менее 1,3 м.

*5.41. На путях эвакуации из здания должно быть предусмотрено аварийное освещение.

*5. 42. В домах-интернатах при высоте здания 2 и более этажей следует проектировать открытые лоджии глубиной не менее 2 м и шириной не менее б м, рассматривая их как противопожарные отсеки для отстоя людей при пожаре. Такие лоджии следует выделять одной или несколькими противопожарными стенами без окон. В двух- и трехэтажных зданиях в ограждениях лоджий, в дополнение к основным эвакуационным выходам, рекомендуется предусматривать откидные тобогганы.

*5.43. В зданиях домов-интериатов должна быть предусмотрена адресная автоматическая система пожарной сигнализации. Перечень помещений, в которых необходимо предусматривать автоматическую пожарную сигнализацию следует определять в соответствии с "Противопожарными требованиями к проектированию и оборудованию домов-интернатов для инвалидов".

*5.44. В зданиях домов-интернатов высотой 2 этажа и более, предназначенных для инвалидов-психохроников с тяжелыми нарушениями умственного аппарата, а также в остальных типах домов-интернатов высотой 4 и более этажей необходимо использовать автоматическое пожаротушение, выполняющее одновременно и функции пожарной сигнализации.

5.45. Перечень помещений, в которых следует предусматривать автоматическое пожаротушение, следует принимать в соответствии с "Противопожарными требованиями к проектированию и оборудованию домов-интернатов для инвалидов".

5.46. При загородном размещении домов-интернатов необходимо предусматривать отапливаемое помещение площадью 8 - 10 кв. м для хранения мотопомпы и тобогганов.

5.47. В составе домов-интернатов допускается предусматривать помещения для проведения религиозных обрядов, которые следует проектировать по специальному заданию.

5.48. Хозяйственные сооружения - котельная, дезкамера, прачечная (или постирочная), ремонтные мастерские, склады, гараж, холодильники, тепличные хозяйства и прочее - предусматриваются в зависимости от местных условий в соответствии с заданием на проектирование. Их мощность, состав и площадь помещений определяются расчетами и техническими условиями на инженерное обеспечение объекта.

5.49. При разработке программ и заданий на проектирование домов-интернатов для определения состава и площади помещений рекомендуется пользоваться справочными приложениями 1 - 5.

5.50. При проектировании помещений домов-интернатов рекомендуется пользоваться габаритными схемами, приведенными в приложении 6.

ПРИЛОЖЕНИЕ 1 (справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ УЧЕБНО-ПРОФЕССИОНАЛЬНОЙ ПОДГОТОВКИ

№	Наименование помещений	Площадь помещений, кв. м	Примечания
1	2	3	4
1.	Класс машинописи с подсобным помещением	54 + 18
2.	Класс рисования изостудия с кладовой	54 + 18
3.	Компьютерный класс с подсобным помещением	54 + 18
4.	Комната музыкальных занятий с кладовой инструментов	54 + 18
5.	Кино фотолаборатория с помещением для обработки пленки	21 + 10
6.	Кабинет социально-бытовой адаптации, помещении или приема гостей	72 + 10
7.	Библиотека с книгохранилищем и читальным залом:
	- для инвалидов с недостатками умственного развития	0,3 - 0,4 на 1 место
	- для инвалидов и престарелых с нормальным интеллектом	0,6 - 0,8 на 1 место
8.	Методический кабинет	36
9.	Кабинет заведующего учебно-производственной частью	18
10.	Комната педагогов и мастеров	24 - 54	В зависимости от числа помещений учебно-профессиональной подготовки
11.	Кладовая мебели, инвентаря	24
12.	Санитарные узлы для мужчин и женщин	по расчету	Распределить поэтажно
13.	Учебно-производственные мастерские с инвентарными и подсобными помещениями:		С учетом данных, приведенных в п. 5.16
	- швейная	36 + 12 + 10
	- картонажно-переплетная	72 + 18 + 10
	- столярная	54 + 18 + 10
	- ткацкая	54 + 18 + 10
	- механической сборки	36 + 18
	- электромонтажная	36 + 18
	- токарно-фрезерная	72 + 18
	- гончарная	54 + 18 + 10
	- обувная	36 + 12 + 10
	- ручных ремесел (вязания, лозоплетения и пр.)	36 + 12 + 10
	- ремонта аппаратуры и бытовой техники	36 + 18 + 10

ПРИЛОЖЕНИЕ 2(справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ КУЛЬТУРНО-МАССОВОГО ОБСЛУЖИВАНИЯ

№№	Наименование помещений	Площадь, кв.м		Примечания
№№	Наименование помещений	на 1 место	общая	Примечания
1	2	3	4	5
	Зрительный зал: - для инвалидов с поражением опорно-двигательного аппарата - для остальных инвалидов и престарелых	1,8 1,2	- -	Расчетное число мест принимать в соответствии с п. 5.18.
2	Эстрада при зале	-	54
3.	Кинопроекционная с перемоточной и радиоузлом	-	27
4.	Фойе	1.2 на 1 место в зрительном зале		Используется как выставочный зал, зал для танцев и игр
5.	Помещения для артистов	-	15 ´ 2
6.	Санитарный узел с умывальником	-	3
7.	Радиоузел	-	12
8.	Фильмовидеотека	-	18
9.	Помещение пожарного поста	-	16
10.	Студия кабельного телевидении	-	18
11.	Кладовая мебели и реквезита	-	24
12.	Кладовая аппаратуры	-	8
13	Музей	-	54
14.	Комната художника	-	12
15.	Кружковые помещения:* - кружок кукольного театра с подсобным помещением	-	54 + 18
	- танцевальный класс с помещением для переодевания и санитарным узлом	-	72 + 18 + 3
	- кружок лепки с кладовыми инвентаря и готовых изделий	-	36 + 8 + 10
16.	Инвентарные	-	36
17.	Санитарные узлы с умывальником в шлюзе	-	18´2
18.	Уборные персонала	-	3 ´ 2
19.	Кабины личной гигиены	-	4 ´ 2	Разместить при женских уборных
20.	Спортивный зал 12х24*	-	288	Используется также для занятий ЛФК
21.	Хранение спортивного инвентаря*	-	16
22.	Раздевальные для мужчин и женщин с душевыми и санитарными узлами:* - для инвалидов-психохроников	-	36 ´ 2	По два душевых рожка и одному унитазу на каждую раздевальную
	- для инвалидов с нарушением опорно-двнгательного аппарата	-	42 ´ 2
23.	Комната инструктора-методиста*	-	12
24.	Лечебно-оздоровительный бассейн с ванной 5´10 м		160	На единовременную вместимость 10- 12 человек из расчета 4 - 5 кв. м на место
25	Комната методиста с санитарным узлом*		10 + 4	В состав санитарного узла входят унитаз, душ, умывальник
26.	Раздевальная с душевой и санитарным узлом*	-	36
27.	Помещение уборочного инвентаря *	-	6
28. 29.	Узел управления * Лаборатория анализа воды*	- -	6 8	Должны располагаться смежно и иметь выход на обходную дорожку
30.	Комната медсестры*	-	10
31	Кладовая спортивного инвентаря*	-	8
32	Блок бани сухого жара: - камера сухого жара - предбанник с душем - уборная с умывальником в шлюзе - раздевальная - комната отдыха - кладовая инвентаря	- - - - - -	10 10 3 10 12 4	Предусматривается только в учреждениях для инвалидов с недостатками физического развития, может располагаться в составе помещений медицинского обслуживания

* Только в домах-интернатах для молодежи

ПРИЛОЖЕНИЕ 3 (справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ МЕДИЦИНСКОГО ОБСЛУЖИВАНИЯ

№№	Наименование помещений	Площадь помещений, кв.м					Примечания
		для психохроников		для больных с нарушениями опорно-двигательного аппарата и в учреждениях общего типа
		вместимость до 200 мест	вместимость свыше 200 мест	вместимость до 200 мест		вместимость свыше 200 мест
1	2	3	4	5		6	7
1.	Кабинет заместителя директора по медицинской работе	18	18	18		18
2.	Кабинет врача	15	15	15		15
3.	Кабинет консультативного приема с темной комнатой	20 + 8	20 + 8	20 + 8		20 + 8
4.	Кабинет старшей медицинской сестры	12	12	12		12
5.	Процедурная	18	18	18		18
6.	Аптечная комната	8 + 4	10 + 6	8 + 4		10 + 6
7.	Стерилизационно - автоклавная; - стерилизационная; - моечная; - помещение выдачи материалов	12 10 8	12 10 8	12 10 8		12 10 8
8.	Стоматологический кабинет	16	16	16		16	На одно кресло
9.	Кабинет гинеколога, уролога	22	22	22		22	то же
10.	Кабинет логопеда	18	18	18		18
11.	Зал ЛФК с кладовой инвентаря	60 + 12	60 + 12	60 + 12		60 + 12	За исключением учреждений для молодежи
12.	Кабинет индивидуального массажа и занятий ЛФК	18	18´2	18´3		18´6
13.	Ингаляторий со стерилизационной	16	24	16		24
14.	Кабинет гидропатии	28	28	28		28
15.	Раздевальная	14	14	14		14
16.	Водолечение: - ванный зал - раздевальная - кабинет подводного массажа	28 14 -	54 18 -	28 14 18 ´ 2		54 18 18 ´ 3	По 7 - 8 кв. м на 1 ванну. Одна ванна должна быть приспособлена для обслуживания инвалидов-опорников
17.	Кабинет светолечения	12	16	12		16
18.	Кабинет электролечения	-	-	28		54
19.	Подсобная комната	-	-	10		12	При кабинетах электро-и светолечения
20.	Аминозиновый кабинет с подсобным помещением	-	-	18 + 6		18 + 6
21.	Кабинет озокеритопарафинолечения, горячих укутываний с помещением подогрева	-	-	16 + 8		22 + 8
22.	Кабинет механотерапии	-	-	28		54
23.	Кабинет электросна	18	28	18		28
24.	Кабинет оксигенонотерапии	14	20	14		20
25.	Кабинет психологической разгрузки	-	-	18		24
27.	Инвентарная	24	36	24		36
28.	Комната персонала	12	12 ´ 2	12		12 ´ 2
29.	Санитарные узлы для мужчин и женщин с умывальниками в шлюзе	16 ´ 2	18 ´ 2	16 ´ 2		18 ´ 2
30.	Комната гигиены женщин	4	4	4		4	При одном из женских санитарных узлов
31.	Комната хранения предметов уборки	4	4 ´ 2		4	4 ´ 2
32.	Санузлы персонала с умывальниками в шлюзе	3	3 ´ 2		3	3 ´ 2

ПРИЛОЖЕНИЕ 4(справочное)

ОРИЕНТИРОВОЧНЫЙ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ СТОЛОВОЙ И ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ КУХНИ

№№ пп	Наименование помещений	Площадь помещений		Примечания
№№ пп	Наименование помещений	в учреждениях до 200 мест	в учреждениях свыше 200 мест	Примечания
1	2	3	4	5
1.	Обеденный зал	2,4 кв. м на 1 место		За исключением домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата
2.	Умывальные	3 кв. м (1 умывальник) на каждые 18 - 20 мест		то же
3.	Раздаточная	18	24	то же
4.	Сервизная	6	8	то же
5.	Моечная столовой посуды	16 - 18	30 - 36	то же
6.	Горячий цех	54	70
7.	Хлеборезка, хранение хлеба	6	8
8.	Моечная кухонной посуды	8	10
9.	Холодный цех	10	14
10	Цех мучных изделий	10	14
11.	Мясорыбный цех	18	24
12.	Овощной цех	15	18
13.	Комната заведующего производством	8	8
14.	Кладовая суточного запаса продуктов	8	10
15.	Кладовая сухих продуктов	10	14
16.	Охлаждаемые камеры: - продуктов - отходов	20 4	32 4	Не менее двух камер с выходом наружу
17.	Помещение первичной обработки продуктов (овощей, птицы)	8 + 6	10 + 8
18.	Загрузочная, кладовая тары	14	18
19.	Кладовая белья: - чистого - грязного	6 4	8 6
20.	Кладовая и моечная тары	12	16
21.	Комната персонала с душевой и санитарным узлом	18	24
22.	Комната кладовщика	-	6
23.	Кладовая овощей, солений	12 + 6	16 + 8
24.	Комната хранения предметов уборки	4	4
25.	Раздаточная	16	20
26.	Столовая персонала с подсобным помещением	16 + 6	18 + 8	С выходом на участок

ПРИЛОЖЕНИЕ 5 (справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ АДМИНИСТРАТИВНО-БЫТОВОГО ОБСЛУЖИВАНИЯ

№№ пп	Наименование помещений	Площадь помещений, кв. м		Примечания
№№ пп	Наименование помещений	в домах интернатах до 200 мест	в домах интернатах свыше 200 мест	Примечания
1	2	3	4	5
1.	Вестибюль с гардеробом для посетителей	100	0,7 на 1 место
2.	Почта, сберкасса	8	10
3.	Магазин-салон с подсобными помещениями	18 + 10	24 + 12
4.	Парикмахерская с подсобным помещением	16 + 8	18 + 10
5.	Санитарные узлы мужские и женские с умывальником в шлюзе	5´2	5´2
6	Помещение дежурного	10	10
7.	Кабинет директора	18	24
8.	Канцелярия-приемная	12	14
9.	Кабинет директора по хозяйственной части	12	14
10.	Кабинет инженера	12	14
11.	Помещение дежурного персонала технического обслуживания	10	14
12.	Бухгалтерия с кассой	12 + 4	18 + 4
13.	Комната отдыха персонала	24	36
14.	Комната сестры-хозяйки с кладовой	10 + 6	12 + 8
15.	Кладовая чистого белья с починочной	14	20
16.	Кладовая грязного белья	14	20
17.	Помещение архива	8	12	Может располагаться в подвале
18.	АТС	18	24	то же
19.	Гардероб персонала с душевой и санитарным узлом	24	36	то же
20.	Кладовые, инвентарные	30	40	то же
21.	Помещение ремонта электроаппаратуры с подсобным помещением	12 + 4	14 + 6	то же
22.	Помещение дезкамеры	-	20-30
23	Комната хранения предметов уборки	4 ´ 2	4 ´ 2
24	Постирочная	8 + 18 + 6	8 + 22 + 8	В случае, если в составе помещений хозяйственного обслуживания прачечная не предусмотрена

ПРИЛОЖЕНИЕ 6 (рекомендуемое)

ГАБАРИТНЫЕ СХЕМЫ ПОМЕЩЕНИЙ

Рис. 1. Планировочная схема одноместной спальной комнаты. (Вариант при шаге 3,6 м). Экспликация оборудования: 1 - кровать 190 ´ 70, 2 - диван 200 ´ 75, 3 - тумбочка 40 ´ 80, 4 - тумбочка 40 ´ 40, 5 - стол 60 ´ 100, 6 - стул 40 ´ 40, 7 - кресло 50´50, 8 - торшер, 9 - банкетка, 10 - инвалидная коляска, 11 - комбинированный шкаф

Рис. 2. Планировочная схема одноместной спальной комнаты. (Вариант при шаге 3,2 м). Экспликация оборудования см. рис. 1

Рис. 3. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1

Рис. 4. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1

Рис 5 Планировочная схема спальной комнаты на 2 места. (Вариант при шаге 3,6 м). Экспликацию оборудования см. рис. 1.

Рис. 6. Планировочная схема спальной комнаты на 3 места (вариант 1). Экспликацию оборудования см. рис. 1.

Рис. 7. Планировочная схема спальной комнаты на 3 места (вариант 2). Экспликацию оборудования см. рис. 1

Рис. 8. Планировочные схемы санитарных узлов. Вариант 1 - Уборная с умывальником. Вариант 2 - Санитарный узел при спальной комнате (а - вариант с душем, б - вариант с ванной). Экспликация оборудования: 1. ванна 65 ´ 160, 2. унитаз 40 ´ 60, 3. вешалка для полотенец, 4. умывальник 60х40, 5. душевой поддон 80 ´ 80, 6. поворотное кресло.

2,25 м²/ 1 место

Рис. 9 Схема расстановки оборудования в общей столовой. Экспликация оборудования: 1 - стол, 2 - стул, 3 - инвалидная коляска

1,8 м²/ 1 место

Рис. 10. Схема организации обеденного места в общей комнате при семенном проживании: вариант 1 - на 8 чел. Экспликацию оборудования см. рис. 9

1,8 м²/ 1 место

Рис. 11. Схема организации обеденного места в общей комнате при семейном проживании: Вариант 2 - на 6 чел. Экспликацию оборудования см. рис. 9

		Крупнейшая бесплатная информационно-справочная система онлайн доступа к полному собранию технических нормативно-правовых актов РФ. Огромная база технических нормативов (более 150 тысяч документов) и полное собрание национальных стандартов, аутентичное официальной базе Госстандарта. GOSTRF.com - это более 1 Терабайта бесплатной технической информации для всех пользователей интернета. Все электронные копии представленных здесь документов могут распространяться без каких-либо ограничений. Поощряется распространение информации с этого сайта на любых других ресурсах. Каждый человек имеет право на неограниченный доступ к этим документам! Каждый человек имеет право на знание требований, изложенных в данных нормативно-правовых актах!
