ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ
СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ
ДЛЯ КАБЕЛЕЙ ДО 10 кВ
КОНСТРУКЦИЯ И
РАЗМЕРЫ
ГОСТ 23469.1-82
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН
Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
В.
К. Добрынин, Н. А. Румянцев, В. Д. Костоусов, В. А. Книгель, Л. Б. Чичерина
ВНЕСЕН Министерством монтажных и
специальных строительных работ СССР
Член Коллегии Б. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 9 ноября 1982 г.
№ 4217
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ
ДЛЯ КАБЕЛЕЙ до 10 кВ
Конструкция и размеры
Copper connection sleeves for cables up to 10 kV.
Construction and sizes
|
ГОСТ
23469.1-82
Взамен
ГОСТ 5676-76
|
Постановлением Государственного
комитета СССР по стандартам от 9 ноября 1982 г. № 4217 срок действия установлен
с 01.01.84
до 01.01.89
Несоблюдение
стандарта преследуется по закону
1. Настоящий стандарт устанавливает
конструкцию и размеры кабельных медных открытых гильз, предназначенных для
соединения пайкой встык токопроводящих жил кабелей одинакового сечения от 4 до
240 мм2. Климатическое исполнение B1 по ГОСТ 15150-69.
Гильзы должны соответствовать требованиям ГОСТ 23469.0-81.
(Измененная
редакция, изм. №1).

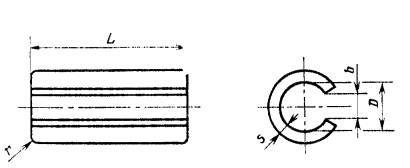

2. Конструкция, коды ОКП, размеры и
расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, изм. №1).
Размеры,
мм,
|
Обозначение
|
Код ОКП
|
Сечение, мм2,
и класс жилы по ГОСТ 22483-77
|
D
|
L
|
b
|
s
|
r,
не менее
|
Расчетная масса 1000
шт., кг, не более
|
|
4-3,0-В1
|
34 4986 0171
|
4, 1; 4, 3
|
3,0
|
20
|
1,5
|
0,8
|
1,0
|
0,97
|
|
6-3,6-B1
|
34 4986 0181
|
6, 1; 6, 2
|
3,6
|
20
|
1,59
|
|
10-4,5-B1
|
34 4986 0191
|
10, 1; 10, 2
|
4,5
|
20
|
1,91
|
|
16-6,0-В1
|
34 4986 0201
|
16, 1; 16, 2
|
6,0
|
40
|
5,21
|
|
25-7,0-B1*
|
34 4986 0211
|
25, 1; 25, 2
|
7,0
|
40
|
4,0
|
1,2
|
1,5
|
10,72
|
|
35-7,0-B1*
|
34 4986 0221
|
35, 1
|
7,0
|
40
|
10,72
|
|
25-8,5-B1
|
34 4986 0231
|
25, 2**
|
8,5
|
40
|
12,31
|
|
35-8,5-B1
|
34 4986 0241
|
35, 2
|
8,5
|
40
|
12,31
|
|
50-8,5-B1
|
34 4986 0251
|
50, 1
|
8,5
|
60
|
18,85
|
|
35-10,0-B1
|
34 4986 0261
|
35, 2**
|
10,0
|
40
|
14,46
|
|
50-10,0-В1
|
34 4986 0271
|
50, 2
|
10,0
|
60
|
21,52
|
|
70-10,0-B1
|
34 4986 0281
|
70, 1
|
10,0
|
60
|
21,02
|
|
50-12,0-B1
|
34 4986 0291
|
50, 2**
|
12,0
|
60
|
5,0
|
1,6
|
2,0
|
34,86
|
|
70-12,0-B1
|
34 4986 0301
|
170, 2
|
12,0
|
60
|
34,86
|
|
95-12,0-B1
|
34 4986 0311
|
95, 1
|
12,0
|
60
|
34,86
|
|
70-14,5-B1*
|
34 4986 0321
|
70, 2**
|
14,5
|
60
|
41,36
|
|
95-14,5-B1*
|
34 4986 0331
|
95, 2
|
14,5
|
60
|
41,36
|
|
120-14,5-B1*
|
34 4986 0341
|
120, 1; 120, 2
|
14,5
|
80
|
55,23
|
|
95-17,0-B1
|
34 4986 0351
|
95, 2**
|
17,0
|
60
|
49,92
|
|
150-17,0-B1
|
34 4986 0361
|
150, 1; 150, 2
|
17,0
|
80
|
66,84
|
|
120-19,0-B1
|
34 4986 0371
|
120, 2**
|
19,0
|
80
|
6,0
|
2,0
|
2,5
|
94,38
|
|
185-19,0-B1
|
34 4986 0381
|
185, 1; 185, 2
|
19.0
|
80
|
94,38
|
|
150-21,0-B1
|
34 4986 0391
|
150, 2**
|
21,0
|
80
|
103,52
|
|
240-21,0-61
|
34 4986 0401
|
240, 1; 240, 2
|
21,0
|
80
|
103,52
|
|
185-24,0-B1
|
34 4986 0411
|
185, 2**
|
24,0
|
80
|
7,0
|
2,5
|
3,0
|
148,03
|
|
240-27,0-B1*
|
34 4986 0421
|
240, 2**
|
27,0
|
80
|
3,0
|
3,5
|
201
|
* Применяются по согласованию с потребителем.
** Сечение секторных жил.
(Измененная
редакция, изм. №1).
3. Гильзы должны изготовляться из меди
марок M1
или М2 по ГОСТ 859-78.
4. Гильзы должны иметь покрытие оловом
или оловянно-свинцовым припоем толщиной 9 мкм по ГОСТ 9.306-85.
5. Структура условного обозначения гильз
приведена в обязательном приложении.
Пример условного обозначения
кабельной медной открытой гильзы, предназначенной для соединения жилы сечением
120 мм2 с внутренним диаметром 19 мм, климатического исполнения В1:
Гильза
120-19-В1 ГОСТ 23469.1-82
4, 5.
(Измененная редакция, изм. №1).
ПРИЛОЖЕНИЕ
Обязательное
Структура условного
обозначения гильз
|
|
