Группа Д88
Изменение № 3 ГОСТ
18477-79 Контейнеры универсальные. Типы, основные параметры и размеры
Утверждено
и введено в действие Постановлением Государственного комитета СССР по
стандартам от 24.02.88 № 345
Дата введения 01.07.88
Вводную
часть после слов «и автомобильным транспортом» изложить в новой редакции:
«включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ
25290-82, а также универсальные малотоннажные автомобильные контейнеры для
прямых перевозок указанных грузов на автомобильном транспорте.
Стандарт
не распространяется на универсальные крупнотоннажные контейнеры других кодов,
на универсальные контейнеры, обладающие повышенными по сравнению с
устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные
авиационные и специализированные (индивидуальные и групповые) контейнеры.
В
стандарте полностью учтены требования международных стандартов ИСО 668, ИСО
1161, ИСО 1496/1.
Стандарт
полностью соответствует СТ СЭВ 772-83.
Пункт
1.1. Заменить значение: 2,5 на 3 (2 раза).
Пункт
1.2. Таблицу 1 изложить в новой
редакции:
Таблица 1
|
Тип контейнера
|
Обозначение типоразмера
|
Масса брутто, т
|
Внутренний объем, м3, не менее
|
|
Rном
|
Rмакс
|
|
Крупнотоннажные
|
|
|
|
|
|
1АА
|
30
|
30,48
|
65,6
|
|
1А
|
30
|
30,48
|
61,3
|
|
1АХ
|
30
|
30,48
|
*
|
|
1ВВ**
|
25
|
25,40
|
48,9
|
|
1В**
|
25
|
25,40
|
45,7
|
|
1ВХ**
|
25
|
25,40
|
*
|
|
1СС
|
24
|
24,00
|
32,1
|
|
1C
|
24
|
24,00
|
30,0
|
|
1СХ
|
24
|
24,00
|
*
|
|
1D
|
10
|
10,16
|
14,3
|
|
1DX
|
10
|
10,16
|
*
|
|
Среднетоннажные
|
|
|
|
|
|
|
УУКП-5(6)
|
5
|
6,00***
|
11,3
|
|
УУКП-5
|
5
|
5,0
|
11,3
|
|
УУК-5(6)
|
5
|
6,00***
|
10,4
|
|
УУК-5
|
5
|
5,00
|
10,4
|
|
УУК-5У
|
5
|
5,00
|
5,1
|
|
УУКП-3(5)
|
3
|
5,00
|
5,7
|
|
УУК-3(5)
|
3
|
5,00
|
5,1
|
|
|
УУК-3
|
3
|
3,00
|
5,1
|
|
Малотоннажные
|
|
|
|
|
|
|
АУК-1,25
|
1,25
|
1,25
|
3,0
|
|
|
АУК-0,625
|
0,625
|
0,63
|
1,4
|
|
* Определяют
расчетом в зависимости от принятой высоты контейнера.
** К строительству в СССР не
приняты. Параметры учитывают при проектировании подвижного состава.
*** Повышение массы брутто контейнеров с 5 до 6 т
осуществляют в сроки, устанавливаемые нормативными документами транспортных
министерств.
примечание исключить.
|
Пункты 1.4, 1.6
изложить в новой редакции: «1.4. Крупнотоннажные и среднетоннажные контейнеры всех
типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей,
съемным тентом или без них.
Внутренний объем
открытых контейнеров типоразмеров 1СС и 1C должен быть соответственно не менее
31,5 и 29,5 м3, контейнеров других типоразмеров - по согласованию с
транспортными министерствами».
1.6. Условное обозначение контейнера должно состоять из
обозначения типоразмера и обозначения настоящего стандарта. В условном
обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ
25290-82.
Примеры условного обозначения:
универсального унифицированного закрытого крупнотоннажного
контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией
при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м
номинальной длины контейнера:
1АА
ГОСТ 18477-79 код 10 ГОСТ 25290-82
то же, открытого крупнотоннажного контейнера массой брутто
24 т, высотой менее 2438 мм, с проемом в одном торце:
1СХ
ГОСТ 18477-79 код 50 ГОСТ 25290-82
то же, среднетоннажного контейнера номинальной и предельной
массой брутто 5 т, высотой 2400 мм:
УУК-5
ГОСТ 18477-79
то же, среднетоннажного контейнера номинальной массой брутто
3 т и предельной 5 т, высотой 2591 мм:
УУКП-3(5)
ГОСТ 18477-79
автомобильного универсального малотоннажного контейнера
массой брутто 1,25 т:
АУК-1,25
ГОСТ 18477-79.
Основные наружные и внутренние размеры крупнотоннажных,
среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на
черт. 1-6 и табл. 2.
Таблица 2
|
Обозначение типоразмера
|
Размеры
|
Номер чертежа
|
|
Наружные
|
Внутренние, не менее
|
|
Длина L
|
Ширина В
|
Высота Н
|
Длина l
|
Ширина b
|
Высота h
|
|
1AA
|
12192-10
|
2438-5
|
2591-5
|
11988
|
2330
|
2350
|
1
|
|
1А
|
12192-10
|
2438-5
|
2438-5
|
11988
|
2330
|
2197
|
1
|
|
1АХ
|
12192-10
|
2438-5
|
<2438
|
11988
|
2330
|
*
|
1
|
|
1BB
|
9125-10
|
2438-5
|
2591-5
|
8931
|
2330
|
2350
|
1
|
|
1В
|
9125-10
|
2438-5
|
2438-5
|
8931
|
2330
|
2197
|
1
|
|
1BX
|
9125-10
|
2438-5
|
<2438
|
8931
|
2330
|
*
|
1
|
|
1СС
|
6058-6
|
2438-5
|
2591-5
|
5867
|
2330
|
2350
|
1
|
|
1C
|
6058-6
|
2438-5
|
2438-5
|
5867
|
2330
|
2197
|
1
|
|
1СХ
|
6058-5
|
2438-5
|
<2438
|
5867
|
2330
|
*
|
1
|
|
1D
|
2991-5
|
2438-5
|
2438-5
|
2802
|
2330
|
2197
|
1
|
|
1DX
|
2991-5
|
2438-5
|
<2438
|
2802
|
2330
|
*
|
1
|
|
УУКП-5(6)
|
2100±5
|
2650±7
|
2591±5
|
1950
|
2515
|
2310
|
2
|
|
УУКП-5
|
2100±5
|
2650±7
|
2591±5
|
1950
|
2515
|
2310
|
2
|
|
УУК-5(6)
|
2100±5
|
2650±7
|
2400±5
|
1950
|
2515
|
2128
|
2
|
|
УУК-5
|
2100±5
|
2650±7
|
2400±5
|
1950
|
2515
|
2128
|
2; 3
|
|
УУК-5У
|
2100±5
|
1325±3
|
2400±5
|
1980
|
1216
|
2128
|
4; 5
|
|
УУКП-3(5)
|
2100±5
|
1325±3
|
2591±5
|
1980
|
1225
|
2380
|
4; 5
|
|
УУК-3(5)
|
2100±5
|
1325±3
|
2400±5
|
1980
|
1225
|
2128
|
4; 5
|
|
УУК-3
|
2100±5
|
1325±3
|
2400±5
|
1980
|
1225
|
2128
|
4; 5
|
|
АУК-1,25
|
1800±5
|
1050±3
|
2000±5
|
1720
|
960
|
1820
|
6
|
|
АУК-0,625
|
1150±3
|
1050±3
|
1700±5
|
1070
|
910
|
1520
|
6
|
|
* Определяют
расчетом в зависимости от принятой наружной высоты контейнера.
Примечания:
1. Внутреннюю высоту открытых
контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и
1СС кодов 50-53 допускается уменьшать по согласованию между изготовителем и
заказчиком до 2311 мм и типоразмеров 1А, 1C и 1D - до 2158 мм при соответствующем изменении внутреннего объема.
2. Высота открытых контейнеров
типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом
возможности их двухъярусной перевозки на железнодорожном транспорте не должна
превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна
согласовываться с МПС.
3. Размеры,
указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °С.
|
чертеж
2. Наименование после слова «контейнеры» дополнить обозначениями: «УУКП-5(6),
УУКП-5, УУК-5(6) и»;
чертежи
4, 5. Наименование после слова «контейнеры» дополнить обозначениями: «УУК-5У,
УУКП-3(5), УУК-3(5) и»;
чертеж 6.
Наименование после слова «контейнеры» дополнить обозначением: «АУК-1,25 и».
Раздел
2. Наименование. Исключить слово: «торцевых».
Пункт
2.1 после слова «проема» дополнить словом: «закрытых»;
таблицу
3 для типоразмеров УУК-5-УУК-5у изложить в новой редакции:
Таблица 3
|
Обозначение
|
Торцевые дверные проемы
контейнеров в свету, мм, не менее
|
|
Ширина
|
Высота
|
|
УУКП-5(6)
|
1950
|
2280
|
|
УУКП-5
|
1950
|
2280
|
|
УУК-5(6)
|
1950
|
2100
|
|
УУК-5
|
1950
|
2100
|
|
УУК-5У
|
1216
|
2090
|
|
УУКП-3(5)
|
1225
|
2300
|
|
УУК-3(5)
|
1225
|
2090
|
|
примечание исключить.
|
Пункты 2.2, 2.3, 2.5 изложить в новой
редакции: «2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04
типоразмеров 1АА, 1А,
1СС и 1C следует
выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А,
1C) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также
открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с
указанной в табл. 2 в пределах, согласованных с заказчиком».
2.3. При наличии у контейнеров типоразмеров УУК-5У,
УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и
высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров.
Если такое равенство обеспечить невозможно, то ширина бокового дверного проема
у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а
высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и
не менее 2280 мм - у контейнера типоразмера УУКП-3(5).
Размеры бокового дверного проема контейнеров типоразмеров
УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными
министерствами.
2.5. Размеры и расположение рымных узлов закрытых среднетоннажных
контейнеров - по ГОСТ 18579-79 и приведенным на черт. 2-5, открытых
среднетоннажных - по утвержденной конструкторской документации, автомобильных
малотоннажных - по ГОСТ
22225-76.
Пункт
2.7. Примечание 2. Заменить слово: «Контейнеры» на «Крупнотоннажные
контейнеры».
Пункт

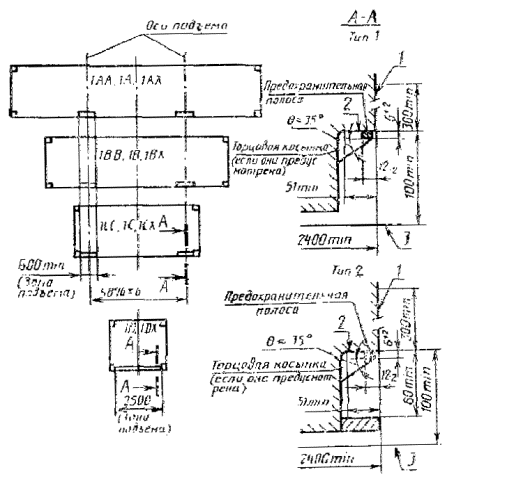

2.8. Чертеж 8 заменить новым:
1 - часть стенки, включая выступающие
заклепки и головки болтов, не должна отстоять от внутренней грани
предохранительной полосы (планки, кромки) более чем на 12-2 мм; 2
- полка балки в зоне контакта с лапой захвата должна быть плоской и
горизонтальной и образовывать с предохранительной полосой прямой угол; 3
- нижняя поверхность нижних угловых фитингов
Черт. 8
(ИУС № 5 1988 г.)
