ГОСТ 3.1412-87
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ЕДИНАЯ СИСТЕМА
ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ
ДОКУМЕНТОВ НА ТЕХНОЛОГИЧЕСКИЕ
ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ
МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
|
Единая
система технологической документации
ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ
ДОКУМЕНТОВ
НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ
ИЗДЕЛИЙ МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ
Unified system for technological documentation.
Requirements for
arrangement of documents on technological processes for parts production
by powder metallurgy method
|
ГОСТ
3.1412-87
|
Дата
введения 01.07.88
Настоящий стандарт устанавливает требования к оформлению документов на технологические
процессы изготовления изделий методом порошковой металлургии, применяемых при
различных способах проектирования единичных и типовых (групповых) процессов
(операций) в отраслях машиностроения и приборостроения.
1.1. Виды и назначение технологических документов (далее -
документов) в зависимости от типа производства, стадии разработки документации,
степени детализации описания процессов приведены в табл. 1.
1.2. Общие требования к комплектности документов
устанавливаются:
- для единичных технологических процессов - по ГОСТ
3.1119;
- для типовых (групповых) технологических процессов (операций) - по ГОСТ
3.1121.
Таблица 1
|
Тип производства
|
Стадия разработки
документации
|
Степень детализации
описания технологического процесса
|
Наименование вида
документа и обозначение формы документа
|
Условное обозначение
вида документа, функции которого выполняет документ
|
Указания по применению
|
|
Все типы
производства
|
На всех стадиях
разработки документации
|
Маршрутное,
маршрутно-пооперационное, операционное
|
Маршрутная
карта по ГОСТ 3.1118, формы 2, 1б, 4, 3б, 6, 5а
|
КТП; КТТП
|
Для операционного
описания технологического процесса изготовления изделий методом порошковой
металлургии в технологической последовательности по основным операциям с
указанием переходов, технологических режимов и данных о средствах
технологического оснащения, материальных и трудовых затрат.
Маршрутное
описание следует применять только для процессов, не связанных с указанием
технологических режимов
|
|
Маршрутная карта по ГОСТ 3.1118, формы 2, 1б, 4, 3б, 6, 5а
|
КТИ
|
Карта технологической информации (КТИ) для указания
переменной информации к типовому (групповому) технологическому процессу (ТТП,
ГТП), к типовой (групповой) технологической операции (ТО, ГО) по каждому
изделию взамен ведомости деталей к типовому (групповому) технологическому
процессу (операции) (ВТП, ВТО) на изделие одного обозначения
|
|
То же
|
ОК
|
Для описания отдельных операций по переходам с указанием соответствующих
технологических режимов в строке с привязкой к служебному символу «Р» или
после текста содержания перехода
|
|
«
|
КТО
|
Для описания отдельных типовых (групповых) операций (ТО,
ГО) по переходам с указанием постоянной информации
|
|
Все типы производства
|
На всех стадиях разработки документации
|
Маршрутное, маршрутно-операционное, операционное
|
Карта типового (группового) технологического процесса по ГОСТ 3.1121, формы 1, 1а
|
КТТП
|
Для разработки типовых (групповых) технологических
процессов с указанием общих данных для всей группы изделий. Применяется
совместно с ВТП
|
|
Ведомость деталей (сборочных единиц) к ТТП, ГТП по ГОСТ 3.1121, формы 2, 2а, 3, 3а, 4, 4а, 6, 6а
|
ВТП (ВТО)
|
Для указания переменной информации к ТТП (ГТП) или ТО
(ГО) по каждому изделию с привязкой к операциям
|
|
Ведомость удельных норм расхода материалов по ГОСТ 3.1123, формы 4, 4а, 5, 5а
|
ВУН
|
Для указания состава компонентов при приготовлении
порошковых материалов и их норм расхода
|
|
Технологическая инструкция по ГОСТ 3.1105, формы 5, 5а
|
ТИ
|
Допускается применять взамен МК/КТТП и МК/ОК для описания
технологических процессов (операций), действий, связанных с приготовлением смесей,
подготовкой к формованию, спеканию, а также с наладкой оборудования и т.п.
|
|
Карта эскизов по ГОСТ 3.1105, формы 6, 6а
|
КЭ
|
Для графических иллюстраций.
Допускается применять КЭ других форматов
|
|
Все типы производства
|
На всех стадиях разработки документации
|
Маршрутное, маршрутно-операционное, операционное
|
Ведомость технологических документов по ГОСТ 3.1122, формы 4, 4а, 5, 5а
|
ВТД
|
Для указания состава изделий и документов в комплекте
документов на ТТП (ГТП)
|
Примечания:
1. Применение
документов других видов по ГОСТ 3.1102
устанавливается на уровне отрасли или предприятия (организации).
2. Выбор соответствующих
форм технологических документов устанавливает разработчик документации.
2.1. Требования к оформлению документов, разрабатываемых:
- без применения средств механизации и автоматизации - по ГОСТ
3.1129 и ГОСТ 3.1130;
- с применением средств механизации и автоматизации - по ГОСТ
2.004.
2.2. Отражение и оформление общих требований безопасности
труда в технологических документах - по ГОСТ 3.1120.
2.3. При применении форм МК, выполняющих функции документов
других видов, их следует оформлять в соответствии с правилами, предусмотренными
соответствующими стандартами ЕСТД, приведенными в табл. 1. При
этом в графе 28 блока Б6 основной надписи по ГОСТ
3.1103 следует проставлять через дробь условное
обозначение соответствующего вида документа, функцию которого выполняет МК,
например МК/КТТП, МК/КТП, МК/ОК и т.д.
При применении форм МК/ОК запись информации в графах следует выполнять
с учетом следующих дополнений:
- в графе «Масса заготовки» следует указывать массу навески изделия;
- в графах «Тп.з.» и «Тшт.» следует вносить данные по Тв и То:
в строке с привязкой к служебному символу Б - Тв и То на операцию без
заполнения остальных граф;
в строке с привязкой к служебному символу О - Тв и То на переход после
текста содержания перехода.
2.4. В целях возможности указания данных по нормам расхода материалов
допускается применять МК формы 1. В этом случае в заголовок формы следует
вводить дополнительную строку с привязкой к служебному символу К/М.
2.5. При разработке документов технологического процесса (операции)
приготовления порошковых материалов (шихты) сведения о материалах следует
указывать в графах МК или КТП, относящихся к служебному символу К/М или Н/М.
При этом допускается указывать:
- в графе «КИ» - массовую долю компонентов шихты в частях или
процентное содержание компонентов шихты;
- в графе «Норма расхода» - количество материалов, необходимых для
приготовления шихты.
Перед текстом содержания операции (перехода) допускается записывать:
- насыпную плотность порошковых материалов;
- размер частиц порошковых материалов;
- текучесть порошковой смеси;
- прессуемость порошка.
2.6. При разработке документов типового технологического процесса в
графах ВТП допускается указывать:
- в графе «Масса заготовки» - массу навески изделия;
- в графе «КОИД» - количество изделий в приспособлении.
2.7. Данные по технологическим режимам изготовления изделий методом
порошковой металлургии следует указывать в последовательности, предусмотренной
в типовом блоке данных технологических режимов, который приведен в приложении 1.
2.8. Запись наименований операций следует выполнять по «Классификатору
технологических операций машиностроения и приборостроения (КТО).

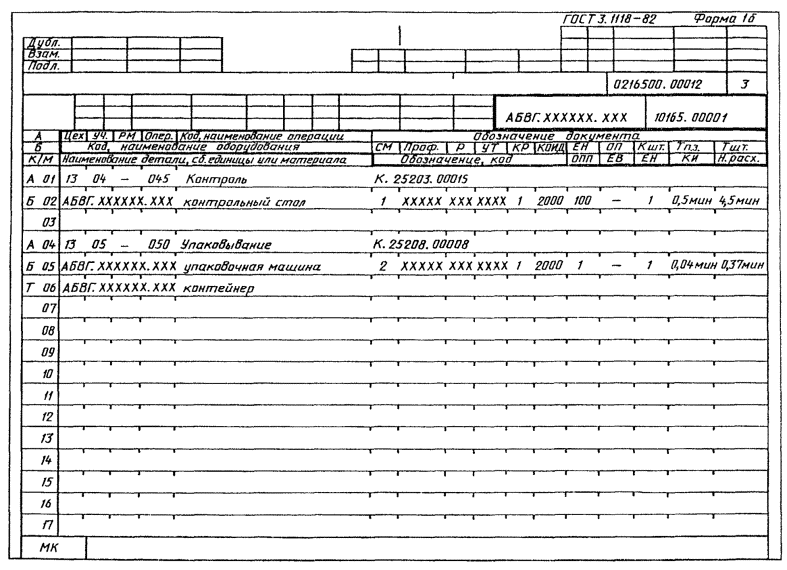

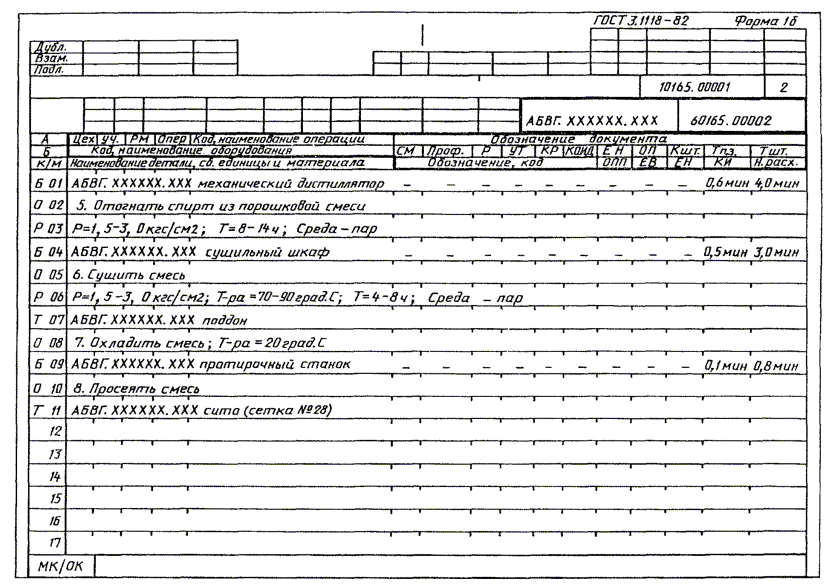

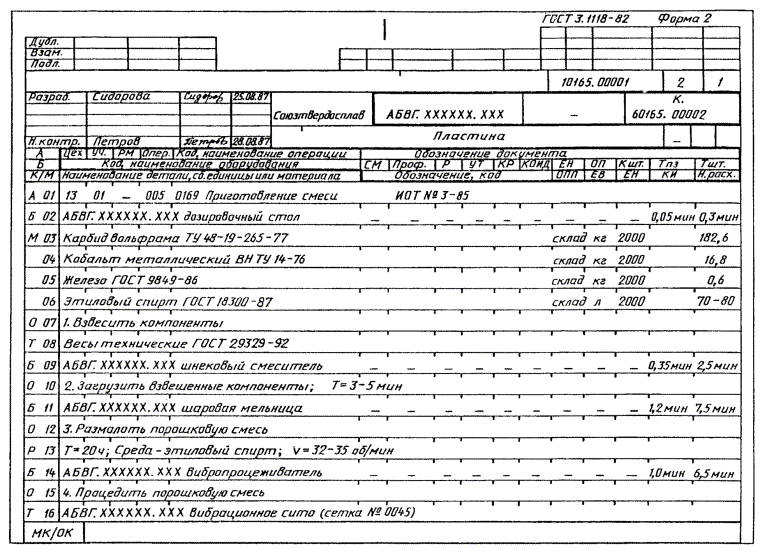

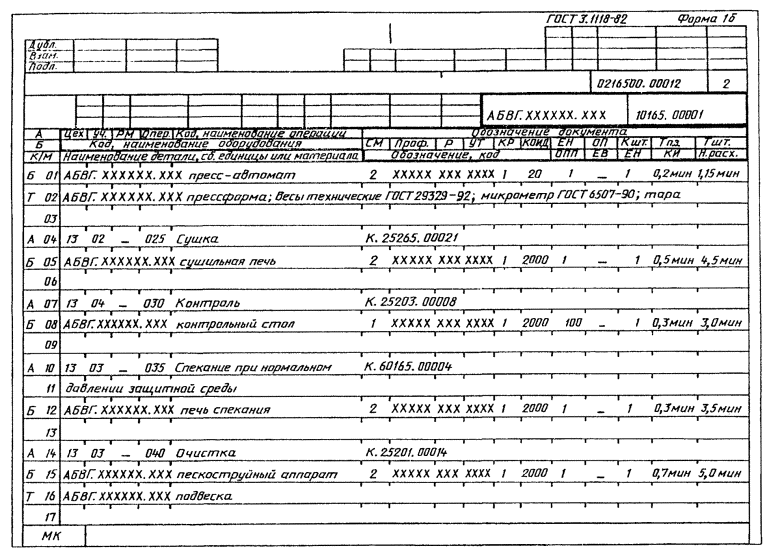

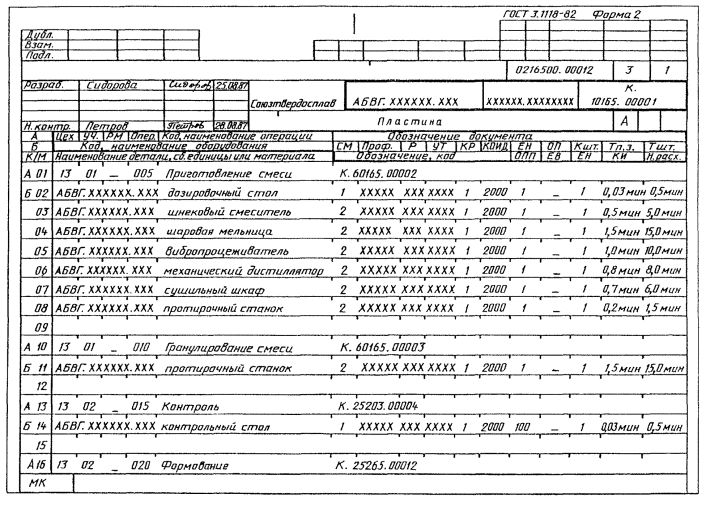

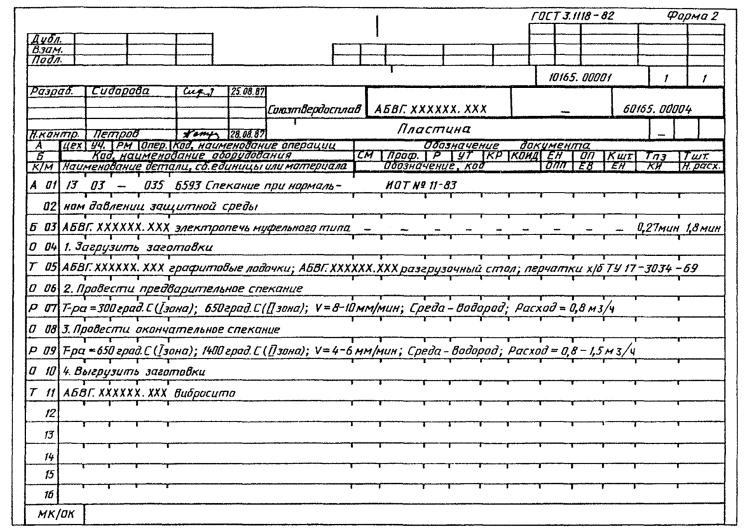

2.9. Примеры оформления МК и ОК, выполненных на формах МК, приведены в
приложениях 2-4.
ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ
ПАРАМЕТРОВ ТЕХНОЛОГИЧЕСКИХ РЕЖИМОВ, ПРИМЕНЯЕМЫХ ПРИ ИЗГОТОВЛЕНИИ ИЗДЕЛИЙ
МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ
1. В формах документов, предусматривающих операционное описание
процессов (операций) изготовления изделий методом порошковой металлургии,
следует указывать параметры технологических режимов.
2. Параметры технологических режимов могут быть внесены в бланки
документов:
- в заголовок формы после строки со служебным символом К/М с привязкой
к служебному символу Р в соответствии с типовым блоком режимов, представленным
на черт. 1.
Черт. 1
- на отдельной строке со служебным символом Р после записи содержания
операции (перехода) и данных по технологической оснастке с указанием параметров
режимов и единиц величины в соответствии с черт. 2.
Черт. 2
- после текста содержания операции (перехода) в строке со служебным
символом О, например
Запись информации следует выполнять по всей длине строки с возможностью
переноса ее на последующие строки.
3. Выбор состава параметров технологических режимов осуществляет
разработчик документов.
4. Наименование единиц величин параметров технологических режимов
следует указывать в заголовке графы или непосредственно при записи параметров.
5. Размеры граф, входящих в блок режимов, устанавливает разработчик
документов, исходя из:
- необходимости записи в графах параметров режимов с указанием единиц
величины;
- необходимости размещения граф таким образом, чтобы вертикальные
линии, разделяющие графы в строках предыдущих служебных символов и графы
режимов, по возможности совпадали.
6. Графы блока режимов изготовления изделий методом порошковой
металлургии следует заполнять в соответствии с табл. 2.
Таблица 2
|
Номер графы
|
Условное обозначение
графы при
|
Содержание графы
|
|
ручном способе
заполнения
|
автоматизированном
проектировании
|
|
1
|
Р
|
Р
|
Давление прессования, формования, калибрования, среды
распыления и т.п.
|
|
2
|
Т-ра
|
Т-РА
|
Температура
спекания, отжига, пропитки, охлаждения и т.п.
|
|
3
|
Т
|
Т
|
Время нагрева,
охлаждения, выдержки на заданном режиме (при спекании, прессовании, отжиге и
т.п.)
|
|
4
|
v
|
V
|
Скорость
перемещения изделия в рабочем пространстве оборудования, нагрева или
охлаждения изделия, вращения барабана
|
|
5
|
Среда
|
СРЕДА
|
Наименование
среды распыления, охлаждения, спекания (водород, эндогаз, вакуум, газ)
|
|
6
|
Расход
|
РАСХОД
|
Расход газа
|
|
7
|
-
|
-
|
Резервная
графа. Заполняют при необходимости по усмотрению разработчика
|
