МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КОЛПАЧКОВЫЕ КЛАССА ТОЧНОСТИ А
|
ГОСТ
11860-85
Взамен
ГОСТ 11860-73
|
|
Конструкция и размеры
|
|
Blind nuts, product grade A.
Construction
and dimensions
|
Постановлением Государственного комитета СССР по стандартам
от 26 ноября 1985 г. № 3711 дата введения установлена
01.01.87
Издание 2006 г. с Изменением № 1, утвержденным в июле 1992 г. (ИУС 9-92).
1. Настоящий стандарт
распространяется на колпачковые гайки класса точности А с диаметром резьбы от 3
до 24 мм.
Требования настоящего стандарта
являются обязательными.
2. Конструкция и размеры гаек
исполнения 1 должны

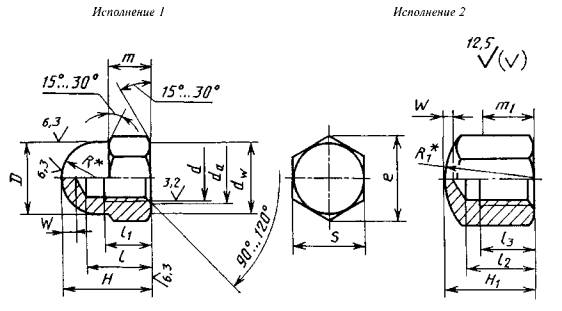

соответствовать указанным на чертеже и в табл. 1, гаек исполнения 2
- указанным на чертеже и в табл. 2.
*
Размер для справок.
m1 - минимальная высота «под
ключ».
Таблица
1
мм
|
Номинальный диаметр резьбы d
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
|
Шаг резьбы
|
крупный
|
0,5
|
0,7
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2,5
|
2,5
|
3
|
|
мелкий
|
-
|
-
|
-
|
-
|
1
|
1,25
|
1,5
|
2
|
|
Размер «под ключ» S
|
5,5
|
7
|
8
|
10
|
13
|
16
|
18
|
21
|
24
|
27
|
30
|
34
|
36
|
|
Диаметр описанной
окружности e,
не менее
|
6,0
|
7,7
|
8,8
|
11,1
|
14,4
|
17,8
|
20,0
|
23,4
|
26,7
|
30,1
|
33,5
|
37,7
|
40,0
|
|
Н, пред. откл. по h14
|
7,5
|
8,0
|
10,0
|
12,0
|
15,0
|
18,0
|
22,0
|
25,0
|
28,0
|
32,0
|
34,0
|
39,0
|
42,0
|
|
m,
пред. откл. пo h14
|
2,4
|
3,2
|
4,0
|
5,0
|
6,5
|
8,0
|
10,0
|
11,0
|
13,0
|
15,0
|
16,0
|
18,0
|
19,0
|
|
D1,
пред. откл. по
h14
|
5,0
|
6,5
|
7,5
|
9,5
|
12,5
|
15,0
|
17,0
|
20,0
|
23,0
|
26,0
|
28,0
|
33,0
|
34,0
|
|
da
|
не более
|
3,45
|
4,60
|
5,75
|
6,75
|
8,75
|
10,80
|
13,00
|
15,10
|
17,30
|
19,40
|
21,60
|
23,80
|
25,90
|
|
не менее
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
R ≈
|
2,5
|
3,2
|
3,7
|
4,7
|
6,2
|
7,5
|
8,5
|
10,0
|
11,5
|
13,0
|
14,0
|
16,5
|
17,0
|
|
l,
пред. откл. по js15
|
5,0
|
5,5
|
7,5
|
8,0
|
11
|
13
|
16
|
18
|
21
|
25
|
26
|
29
|
31
|
|
l1,
не менее
|
2
|
3
|
3,8
|
4
|
6
|
7
|
9
|
11
|
13
|
14
|
16
|
18
|
19
|
|
dw,
не менее
|
5,0
|
5,8
|
6,8
|
8,3
|
11,3
|
14,3
|
16,2
|
19,2
|
22,2
|
25,3
|
28,2
|
31,4
|
33,2
|
|
w,
не менее
|
2,0
|
3,0
|
4,0
|
5,0
|
6,0
|
Таблица
2
мм
|
Номинальный диаметр резьбы d
|
4
|
5
|
6
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
|
Шаг резьбы
|
крупный
|
0,7
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
|
мелкий
|
-
|
-
|
-
|
1
|
1,25
|
1,5
|
2
|
|
Размер «под ключ» S,
пред. откл. по
h13
|
7
|
8
|
10
|
13
|
16
|
18
|
21
|
24
|
27
|
30
|
34
|
36
|
|
Диаметр описанной
окружности e,
не менее
|
7,7
|
8,8
|
11,1
|
14,4
|
17,8
|
20,0
|
23,4
|
26,7
|
30,1
|
33,5
|
37,7
|
40,0
|
|
H1 пред. откл. по h14
|
5,5
|
7
|
9
|
12
|
14
|
16
|
18
|
20
|
22
|
25
|
28
|
30
|
|
m1,
не менее
|
2,75
|
3,5
|
4,5
|
6
|
7
|
8
|
9
|
10
|
11
|
12,5
|
14
|
15
|
|
da
|
не более
|
4,60
|
5,75
|
6,75
|
8,75
|
10,80
|
13,00
|
15,10
|
17,30
|
19,40
|
21,60
|
23,80
|
25,90
|
|
не менее
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
R1 ≈
|
8
|
10
|
12
|
15
|
20
|
25
|
28
|
30
|
32
|
35
|
35
|
40
|
|
l2,
не более
|
4,4
|
5,2
|
7
|
9,5
|
11
|
13,5
|
15
|
17
|
19
|
21
|
22
|
24
|
|
l3,
не менее
|
3
|
3,8
|
4
|
6
|
7
|
9
|
11
|
13
|
14
|
16
|
18
|
19
|
|
dw,
не менее
|
6,3
|
7,2
|
9,0
|
11,7
|
14,6
|
16,6
|
19,6
|
22,5
|
25,3
|
28,2
|
31,7
|
33,6
|
|
w,
не менее
|
1
|
1,5
|
2
|
2,5
|
3
|
Примечания к табл. 1 и 2:
1. Размеры гаек, заключенные в скобки,
применять не рекомендуется.
2. Для изделий,
спроектированных до 01.01.93, допускается применять гайки М10, M12, M14 и М22
исполнений 1 и 2 с размерами,
указанными в приложении 2.
Пример условного обозначения
гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска
6Н, класса прочности 5, без покрытия:
Гайка М12 - 6H.5 ГОСТ 11860-85
То же исполнения 2, с мелким шагом резьбы с полем
допуска 6Н, класса прочности 6, с цинковым покрытием толщиной 6 мкм,
хроматированным, с размером «под ключ» S = 16 мм:
Гайка 2М12×1,25 - 6H.6.016(s16) ГОСТ 11860-85
1, 2. (Измененная
редакция, Изм. № 1).
3. Резьба - по ГОСТ
24705-2004.
4. Недорез резьбы - короткий по ГОСТ
10549-80.
Допускается выполнение проточки
- нормальная по ГОСТ 10549-80 для
гаек с d ≥ 10 мм на длине l - l1.
5. Неуказанные допуски и методы
контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ
1759.1-82.
6. Дефекты поверхности и методы
контроля - по ГОСТ 1759.3-83.
7. Допускается на радиусной
поверхности прямая площадка диаметром не более 0,3D.
8. Конфигурация дна отверстия не
регламентируется.
9. Технические требования - по ГОСТ
1759.0-87 для гаек класса точности А.
10. Теоретическая масса гаек
исполнения 1 указана в приложении.
|
Номинальный диаметр резьбы d,
мм
|
Теоретическая масса 1000 шт. гаек, кг, исполнения
|
|
1
|
2
|
|
3
|
0,92
|
-
|
|
4
|
1,60
|
1,30
|
|
5
|
2,43
|
2,16
|
|
6
|
4,93
|
4,40
|
|
8
|
10,00
|
9,67
|
|
10
|
17,46
|
16,91
|
|
12
|
26,06
|
22,04
|
|
14
|
40,40
|
34,74
|
|
16
|
57,80
|
48,78
|
|
18
|
83,68
|
67,48
|
|
20
|
102,13
|
94,87
|
|
22
|
167,00
|
137,10
|
|
24
|
192,60
|
174,40
|
ПРИЛОЖЕНИЕ 1
Справочное
Таблица 3
Масса стальных гаек с крупным шагом резьбы
Для определения массы алюминиевых и латунных гаек
значения массы, указанные в таблице, следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная
редакция. Изм. № 1).
ПРИЛОЖЕНИЕ 2
Справочное
Таблица 4
мм
|
Номинальный
диаметр резьбы d
|
10
|
12
|
14
|
22
|
|
Размер
«под ключ»
|
17
|
19
|
22
|
32
|
|
Диаметр
описанной окружности e, не
менее
|
18,9
|
21,1
|
24,5
|
35,7
|
|
lw, не менее
|
15,3
|
17,2
|
20,2
|
29,5
|
|
D, пред. откл. по h14
|
16
|
18
|
21
|
30
|
|
R ≈
|
8,0
|
9,0
|
10,5
|
15,0
|
Пример условного обозначения гайки исполнения 1, диаметром
резьбы d =
10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без
покрытия:
Гайка М10 - 6Н.6 ГОСТ 11860-85.
ПРИЛОЖЕНИЕ 2. (Введено
дополнительно, Изм. № 1).
|
|
