ГОСТ 12458-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ С БУРТИКОМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
Переиздание (ноябрь 1999 г.) с Изменениями № 1, 2,
утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ С БУРТИКОМ
Конструкция
Screws with bead. Design
|
ГОСТ
12458-67*
Взамен
МН 5410-64
|
Утвержден
Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3
января 1967 г. Срок введения установлен
с 01.07.67
Постановлением
Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

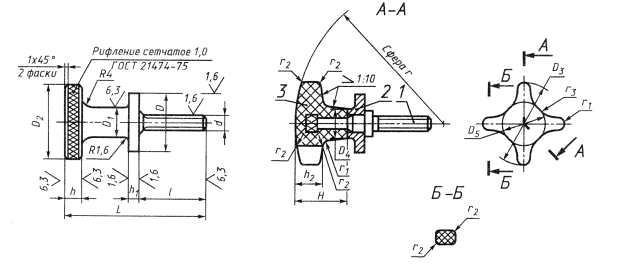

1. Конструкция и размеры винтов с буртиком исполнения 1
должны соответствовать черт. 1 и табл. 1, исполнения 2 - черт. 1 и табл. 1 и 2.
|
Исполнение 1
|
Исполнение 2
|
Черт. 1
Таблица 1
Размеры в мм
|
Обозначения винтов
|
Приме-
няемость
|
Испол-
нение
|
d
|
l
|
D
(поле допуска f9)
|
D1
|
D2
|
D3
|
D4
|
D5 справ.
|
L
|
Н
|
h
|
h1
|
h2
|
r
|
r1
|
r2
|
r3
|
Масса, кг
|
|
7002-2281
|
|
1
|
М4
|
16
|
18
|
10
|
22
|
-
|
-
|
-
|
36
|
-
|
6
|
3
|
-
|
-
|
-
|
-
|
-
|
0,032
|
|
2282
|
|
М5
|
20
|
20
|
25
|
42
|
0,041
|
|
2283
|
|
М6
|
25
|
22
|
12
|
28
|
52
|
4
|
0,061
|
|
2284
|
|
2
|
-
|
-
|
32
|
12
|
18
|
20
|
-
|
10
|
50
|
2,5
|
2,0
|
13,0
|
0,035
|
|
2285
|
|
1
|
М8
|
32
|
25
|
14
|
32
|
-
|
-
|
-
|
65
|
-
|
8
|
5
|
-
|
-
|
-
|
-
|
-
|
0,106
|
|
2286
|
|
2
|
-
|
-
|
40
|
14
|
21
|
25
|
-
|
12
|
60
|
3,0
|
2,0
|
14,5
|
0,062
|
|
2287
|
|
1
|
М10
|
40
|
28
|
18
|
36
|
-
|
-
|
-
|
82
|
-
|
8
|
6
|
-
|
-
|
-
|
-
|
-
|
0,173
|
|
2288
|
|
2
|
-
|
-
|
50
|
18
|
25
|
32
|
-
|
14
|
70
|
4,0
|
2,5
|
16,0
|
0,102
|
|
2289
|
|
1
|
М12
|
50
|
32
|
20
|
40
|
-
|
-
|
-
|
100
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
0,264
|
|
7002-2290
|
|
2
|
-
|
-
|
62
|
20
|
32
|
40
|
-
|
17
|
80
|
5,0
|
3,0
|
21,0
|
0,166
|
Таблица 2
|
Обозначения винтов
|
Деталь 1 Винт
|
Деталь 2 Шайба
|
Деталь 3 Рукоятка
|
|
Количество
|
|
1
|
1
|
1
|
|
Обозначения деталей
|
|
7002-2284
|
7002-2284/001
|
7002-2284/002
|
7002-2284/003
|
|
2286
|
2286/001
|
2286/002
|
2286/003
|
|
2288
|
2288/001
|
2288/002
|
2288/003
|
|
7002-2290
|
7002-2290/001
|
7002-2290/002
|
7002-2290/003
|
Пример
условного обозначения винта с буртиком
исполнения 1, размером d = M4:
Винт 7002-2281 ГОСТ 12458-67.
(Измененная редакция, Изм. № 1, 2).

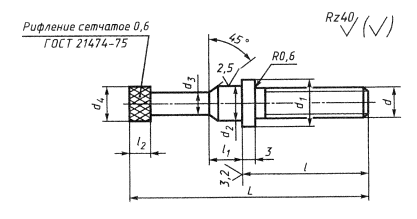

1.1. Конструкция и размеры винта (деталь
1) должны соответствовать указанным на черт. 2 и в табл. 3.
Черт. 2
Таблица 3
Размеры в мм
|
Обозначения винтов
|
d
|
l
|
d1
|
d2
(поле допуска и8)
|
d3
|
d4
|
l1
|
l2
|
L
|
Масса, кг
|
|
7002-2284/001
|
М6
|
25
|
10
|
8
|
5
|
8
|
7
|
4
|
48
|
0,013
|
|
2286/001
|
М8
|
32
|
12
|
10
|
6
|
10
|
8
|
5
|
60
|
0,025
|
|
2288/001
|
М10
|
40
|
14
|
12
|
8
|
12
|
10
|
6
|
78
|
0,049
|
|
7002-2290/001
|
М12
|
50
|
16
|
14
|
10
|
14
|
7
|
95
|
0,082
|
Пример
условного обозначения винта размером d = M6:
Винт 7002-2284/001 ГОСТ 12458-67
l. 2. Конструкция и размеры шайбы должны
соответствовать черт. 3 и табл. 4.
Черт. 3
Таблица 4
Размеры в мм
|
Обозначения шайб
|
D
(поле допуска f9)
|
D1
|
d (поле допуска Н8)
|
h (поле допуска b12)
|
h1
|
Масса, кг
|
|
7002-2284/002
|
22
|
12
|
8
|
7
|
4
|
0,012
|
|
2286/002
|
25
|
14
|
10
|
8
|
5
|
0,018
|
|
2288/002
|
28
|
18
|
12
|
10
|
6
|
0,028
|
|
7002-2290/002
|
32
|
20
|
14
|
0,036
|
Пример
условного обозначения шайбы размером D = 22 мм:
Шайба 7002-2284/002 ГОСТ 12458-67
1.1, 1.2. (Введены дополнительно, Изм.
№ 2).
2. Материал винтов исполнения 1, винта (деталь
1) и шайбы (деталь 2) - сталь марки 45 по ГОСТ
1050-88. Допускается замена на стали других марок с механическими
свойствами не ниже, чем у стали марки 45.
Материал рукоятки (деталь 3) - фенопласт
марок У1-301-07 и У2-301-07 коричневого цвета.
Допускается по требованию заказчика
изготовлять рукоятки другого цвета.
(Измененная редакция, Изм. № 2).
3. Твердость винтов с
буртиком, кроме детали 3,-35,0...39,5 HRCэ.
(Измененная редакция, Изм. № 1, 2).
4. Неуказанные предельные отклонения размеров: h14, ±
(Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ
24705-94. Поле допуска резьбы - 6g по ГОСТ
16093-81.
(Измененная редакция, Изм. № 1, 2).
6. Размеры недорезов и фасок
для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм.
№ 1).
7. (Исключен,
Изм. № 1).
8. Покрытие винтов с буртиком,
кроме детали 3, - Хим. Окс. прм (обозначение покрытия - по ГОСТ
9.306-85).
(Измененная редакция, Изм. №2).
9. Остальные технические
требования - по ГОСТ
1759.0-87, ГОСТ
1759.1-82, ГОСТ
1759.2-82, ГОСТ
1759.4-87.
10. Маркировать партию деталей
одного типоразмера на таре или упаковке с указанием условного обозначения.
Пример маркировки на таре или упаковке винтов с буртиком исполнения 1,
размером d = M4:
Винты 7002-2281 ГОСТ 12458-67
11. Пример применения винтов
указан в приложении.
(Введен дополнительно, Изм.
№
2).

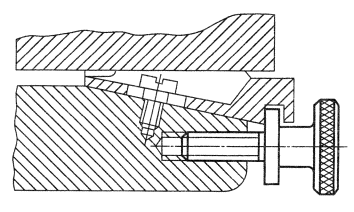

ПРИЛОЖЕНИЕ
Справочное
ПРИМЕР ПРИМЕНЕНИЯ ВИНТОВ
