ГОСТ 12469-67
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ОСИ ПОТАЙНЫЕ
конструкция
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОСИ
ПОТАЙНЫЕ
Конструкция
Countersunk axles. Design
|
ГОСТ
12469-67*
Взамен
МН 5428-64
|
Утвержден Комитетом стандартов, мер и измерительных
приборов при Совете Министров СССР 3 января 1967г.
|
Срок
введения установлен
|
с
01.07.67
|
Постановлением
Госстандарта СССР от 17.03.88 № 568 снято ограничение срока действия

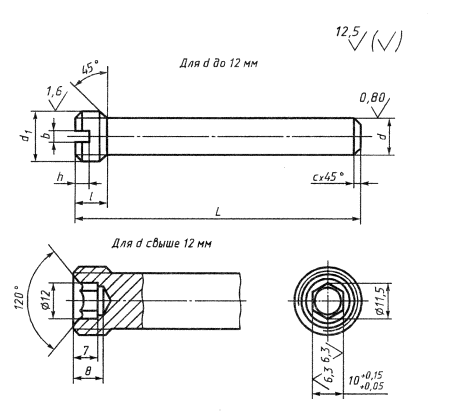

1. Конструкция и размеры потайных осей должны
соответствовать чертежу и таблице.
Размеры в мм
|
Обозначения осей
|
Применяемость
|
d (поле допуска f9 или h6)
|
L
|
d1
|
l
|
b
|
h
|
с
|
Масса, кг
|
|
7018-0281
|
|
4
|
20
|
М6
|
5
|
1,2
|
1,6
|
0,6
|
0,002
|
|
0282
|
|
25
|
0,003
|
|
0283
|
|
28
|
0,003
|
|
0284
|
|
32
|
0,004
|
|
7018-0285
|
|
6
|
25
|
М8 × 1
|
6
|
1,2
|
1,6
|
0,6
|
0,006
|
|
0286
|
|
28
|
0,007
|
|
0287
|
|
32
|
0,008
|
|
0288
|
|
36
|
0,009
|
|
0289
|
|
8
|
32
|
M10 × l
|
2,0
|
2,5
|
0,013
|
|
0290
|
|
36
|
0,014
|
|
0291
|
|
40
|
0,016
|
|
0292
|
|
45
|
0,018
|
|
0293
|
|
50
|
0,020
|
|
0294
|
|
55
|
0,022
|
|
0295
|
|
10
|
45
|
М12 × 1,25
|
8
|
2,5
|
3,0
|
0,028
|
|
0296
|
|
50
|
0,031
|
|
0297
|
|
55
|
0,036
|
|
0298
|
|
60
|
0,038
|
|
0299
|
|
70
|
0,044
|
|
0300
|
|
80
|
0,050
|
|
0301
|
|
12
|
45
|
M14 × l,5
|
3,0
|
3,5
|
1,0
|
0,039
|
|
0302
|
|
50
|
0,044
|
|
0303
|
|
55
|
0,048
|
|
0304
|
|
60
|
0,053
|
|
0305
|
|
70
|
0,062
|
|
0306
|
|
80
|
0,071
|
|
0307
|
|
90
|
0,080
|
|
0308
|
|
16
|
50
|
М18 × 1,5
|
10
|
-
|
-
|
0,074
|
|
0309
|
|
55
|
0,082
|
|
0310
|
|
60
|
0,090
|
|
0311
|
|
70
|
0,106
|
|
0312
|
|
80
|
0,121
|
|
0313
|
|
90
|
0,137
|
|
0314
|
|
100
|
0,153
|
|
0315
|
|
110
|
0,169
|
|
0316
|
|
20
|
60
|
М22 × 1,5
|
0,144
|
|
0317
|
|
70
|
0,168
|
|
0318
|
|
80
|
0,193
|
|
0319
|
|
90
|
0,218
|
|
0320
|
|
100
|
0,242
|
|
0321
|
|
110
|
0,267
|
|
0322
|
|
125
|
0,304
|
|
7018-0323
|
|
140
|
0,340
|
Пример условного обозначения потайной оси размерами d = 4мм, L = 20мм, с полем допуска диаметра d - f9:
Ось 7018-0281 f9 ГОСТ 12469-67
То же, с полем допуска диаметра d - h6:
Ось 7018-0281 h6 ГОСТ 12469-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 45
по ГОСТ
1050-88. Допускается замена на стали других марок с механическими
свойствами не ниже, чем у стали марки 45.
3. Твердость - 35,0 . . . 39,5
HRCэ.
4. Неуказанные предельные
отклонения размеров: Н14,
3, 4. (Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ
24705-81. Поле допуска резьбы - 6g по ГОСТ
16093-81.
(Измененная редакция, Изм.
№ 1).
6. (Исключен,
Изм. № 2).
7. Размеры фасок для резьбы -
по ГОСТ
10549-80.
(Измененная редакция, Изм.
№ 1).
8. Покрытие - Хим. Окс. прм
(обозначение покрытия - по ГОСТ
9.306-85).
(Измененная редакция, Изм. № 2).
9. Маркировать партию деталей
одного типоразмера на таре или упаковке с указанием условного обозначения.
(Измененная редакция, Изм. № 1, 2).
10. Пример применения потайных
осей указан в приложении.
(Введен дополнительно, Изм.
№ 2).
ПРИЛОЖЕНИЕ
Справочное

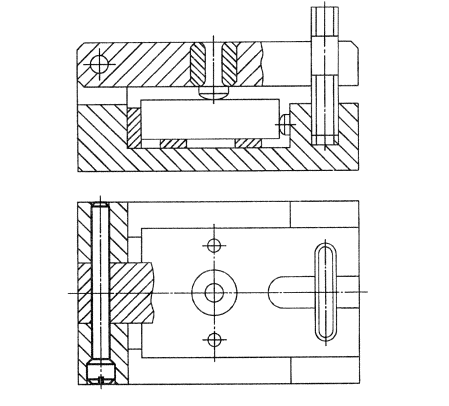

ПРИМЕР ПРИМЕНЕНИЯ ПОТАЙНЫХ ОСЕЙ
