ГОСТ 12474-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЫЧАГИ УГЛОВЫЕ С КУЛАЧКОМ И ПАЗОМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЫЧАГИ УГЛОВЫЕ С КУЛАЧКОМ И ПАЗОМ
Конструкция
Levers cranked with cam and
slot. Design
|
ГОСТ
12474-67
|
Дата введения 01.07.67

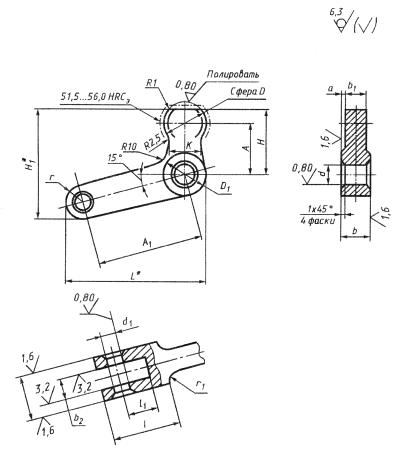

1. Конструкция и размеры угловых рычагов с кулачком и
пазом должны соответствовать чертежу и таблице.
*Размер для справок
Размеры в мм
|
Обозначения рычагов
|
Применяемость
|
А
|
А1
|
d* E8
или H11
|
d1 H7 или H11
|
b d11
|
b1
|
b2 Н11
|
В d11
|
Н
|
D d11
|
D1
|
l
|
l1
|
r
|
r1
|
а
|
k
|
H1
|
L
|
Мизг, Н × м (кгс × м), не более
|
Масса, кг
|
|
7018-0481
|
|
20
|
40
|
8
|
6
|
10
|
8
|
8
|
16
|
25
|
16
|
16
|
25
|
12
|
7
|
4
|
1,0
|
12
|
42
|
54
|
173,58 (17,70)
|
0,07
|
|
7018-0482
|
|
50
|
45
|
63
|
0,07
|
|
7018-0483
|
|
25
|
50
|
10
|
8
|
12
|
10
|
10
|
20
|
32
|
20
|
20
|
28
|
14
|
8
|
5
|
14
|
53
|
66
|
303,02 (30,90)
|
0,13
|
|
7018-0484
|
|
65
|
57
|
81
|
0,15
|
|
7018-0485
|
|
32
|
65
|
12
|
10
|
16
|
12
|
12
|
25
|
40
|
25
|
25
|
36
|
18
|
10
|
6
|
2,0
|
18
|
67
|
85
|
635,47 (64,80)
|
0,24
|
|
7018-0486
|
|
80
|
70
|
99
|
0,27
|
|
7018-0487
|
|
40
|
80
|
16
|
12
|
20
|
16
|
16
|
32
|
48
|
28
|
32
|
42
|
22
|
12
|
8
|
22
|
81
|
105
|
1236,62 (126,10)
|
0,50
|
|
7018-0488
|
|
100
|
86
|
125
|
0,56
|
|
7018-0489
|
|
50
|
100
|
20
|
16
|
25
|
20
|
20
|
40
|
60
|
36
|
40
|
55
|
28
|
16
|
10
|
2,5
|
28
|
102
|
133
|
2343,79 (239,00)
|
1,00
|
|
7018-0490
|
|
125
|
108
|
157
|
1,13
|
*В
случае применения штифтов типа 1 по ГОСТ 3128 - поле допуска отверстия d1 - К7. Соответственно в условном обозначении указывать поле
допуска К7.
Пример условного
обозначения углового рычага с кулачком и
пазом размерами А - 20мм, А1 - 40мм и полями
допусков диаметров d и dl - Н11:
Рычаг 7018-0481 ГОСТ 12474-67
То же, с полями допусков диаметров d - Е8 и d1 - Н7:
Рычаг 7018-0481Е8 Н7 ГОСТ12474-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 40Х
по ГОСТ
4543. Допускается замена на стали других марок с механическими свойствами
не ниже, чем у стали марки 40Х.
3. Рычаги угловые с кулачком и
пазом изготавливать методом прецизионного литья.
4. Литейные радиусы - 3мм.
5. Твердость 36,5...41,5 HRCэ, кроме
мест, обозначенных особо.
(Измененная редакция, Изм.
№ 1, 2).
6. Неуказанные предельные
отклонения размеров:
(Измененная редакция, Изм. № 2).
7. (Исключен,
Изм. № 1).
8. Покрытие - Хим. Окс. прм
(обозначение покрытия - по ГОСТ
9.306).
9. Маркировать партию деталей
одного типоразмера на таре или упаковке с указанием условного обозначения.
8, 9. (Измененная редакция, Изм. № 2).
10. Пример применения угловых рычагов
указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
ПРИМЕР ПРИМЕНЕНИЯ УГЛОВЫХ РЫЧАГОВ
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого,
энергетического и транспортного машиностроения СССР
Министерством
станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.В.
Андреев; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З.
Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от
03.01.67 № 50
3. ВЗАМЕН МН 5417-64
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Постановлением Госстандарта СССР от 17.03.88 № 568
снято ограничение срока действия
6. ПЕРЕИЗДАНИЕ (ноябрь 1999г.) с Изменениями № 1 и 2,
утвержденными в июне 1980г., марте 1988 г. (ИУС 9-80, 6-88)
