МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОПОРЫ ПОД НАЖИМНЫЕ ВИНТЫ ДЛЯ ПРИХВАТОВ
Конструкция
Supports for pressure screws
of clamps. Design
|
ГОСТ
12480-67
|
Дата введения 01.07.67

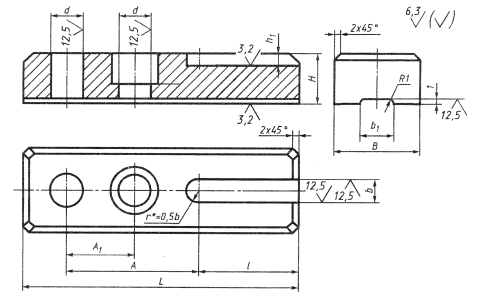

1. Конструкция и размеры опор под нажимные винты для
прихватов должны соответствовать чертежу и таблице.
* Размер для справок.
Размеры, мм
|
Обозначения опор
|
Применяемость
|
Под стержень диаметром
|
Н
|
В
|
L
|
A
|
A1
|
d
|
l
|
h1
|
b
|
b1
|
Масса, кг
|
|
7034-0251
|
|
12
|
20
|
36
|
115
|
55
|
28
|
15
|
42
|
5
|
10
|
14
|
0,545
|
|
7034-0252
|
|
16
|
25
|
40
|
140
|
68
|
36
|
19
|
50
|
6
|
14
|
18
|
0,871
|
|
7034-0253
|
|
20
|
30
|
45
|
170
|
82
|
45
|
24
|
60
|
8
|
18
|
22
|
1,413
|
|
7034-0254
|
|
24
|
40
|
55
|
180
|
90
|
55
|
28
|
63
|
10
|
22
|
28
|
2,435
|
|
7034-0255
|
|
30
|
50
|
70
|
225
|
108
|
68
|
35
|
80
|
12
|
28
|
36
|
4,924
|
Пример условного обозначения опор под нажимные винты для прихватов под стержень
диаметром 12 мм:
Опора 7034-0251 ГОСТ 12480-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 45 по
ГОСТ
1050. Допускается замена на стали других марок с механическими свойствами
не ниже, чем у стали марки 45.
3. Твердость - 36,5...41,5 HRCэ.
(Измененная редакция, Изм.
№ 2).
За. Опорные поверхности под крепежные
детали - по ГОСТ
12876.
(Введен дополнительно, Изм. № 1).
4. Неуказанные предельные
отклонения размеров: Н17, h14, ±
(Измененная редакция, Изм. № 2).
5. Покрытие - Хим. Оке. прм
(обозначение покрытия - по ГОСТ
9.306).
6. Маркировать партию деталей
одного типоразмера на таре или упаковке с указанием условного обозначения.
5, 6. (Измененная редакция, Изм. № 2).
7. Пример применения опор
указан в приложении.
(Введен дополнительно, Изм.
№ 2).
ПРИЛОЖЕНИЕ
Справочное

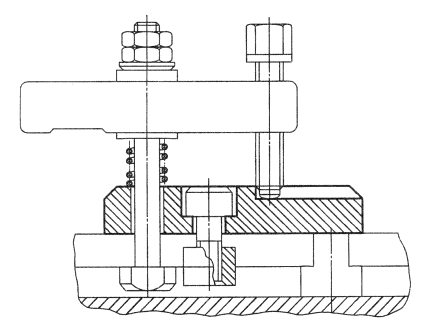

ПРИМЕР ПРИМЕНЕНИЯ ОПОР
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого,
энергетического и транспортного машиностроения СССР
Министерством станкостроительной и инструментальной
промышленности СССР
РАЗРАБОТЧИКИ
В.В.
Андреев; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от
03.01.67 № 56
3. ВЗАМЕН МН 5438-64
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Постановлением Госстандарта СССР от 17.03.88 № 569
снято ограничение срока действия
6. ПЕРЕИЗДАНИЕ (ноябрь 1999 г.) с Изменениями № 1, 2,
утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88)
