ГОСТ 12641-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАКЛЕПКИ ПОЛУПУСТОТЕЛЫЕ
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ЗАКЛЕПКИ
ПОЛУПУСТОТЕЛЫЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
Технические условия
Semi-hollow button-head
rivets.
Specifications
|
ГОСТ
12641-80*
Взамен
ГОСТ 12641-67
|
Постановлением Государственного комитета СССР по стандартам от 30
сентября 1980 г. № 4921 дата введения установлена
с
01.01.82
Ограничение срока действия снято
по протоколу № 7-95 Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 11-95)
Настоящий стандарт
распространяется на полупустотелые заклепки с полукруглой головкой с диаметром
стержня от 1 до 10 мм.
Заклепки полупустотелые с полукруглой головкой должны удовлетворять
всем требованиям ГОСТ
12644-80 и требованиям, изложенным в соответствующих разделах настоящего
стандарта.

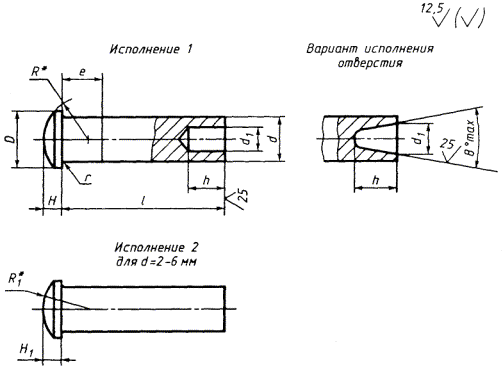

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в
табл. 1,
2.
* Размер для
справок.
Таблица 1
мм
|
d
|
D
|
Н
|
Н1
|
r, не более
|
d1
|
h
|
l1
|
R
|
R1
|
|
1,0
|
2,0
|
0,4
|
-
|
0,2
|
0,6
|
1,0
|
1,5
|
1,4
|
-
|
|
1,2
|
2,4
|
0,5
|
1,7
|
|
1,6
|
3,2
|
0,7
|
1,0
|
1,5
|
2,2
|
|
2,0
|
4,0
|
0,8
|
0,70
|
1,2
|
2,9
|
3,2
|
|
2,5
|
5,0
|
1,0
|
0,85
|
1,6
|
2,5
|
3,0
|
3,6
|
4,1
|
|
3,0
|
6,0
|
1,2
|
1,00
|
2,0
|
4,4
|
5,0
|
|
(3,5)
|
7,0
|
1,4
|
1,20
|
0,4
|
2,5
|
4,0
|
5,0
|
5,7
|
|
4,0
|
8,0
|
1,6
|
1,40
|
2,8
|
4,0
|
5,8
|
7,2
|
|
5,0
|
10,0
|
2,0
|
1,70
|
3,5
|
5,0
|
4,0
|
7,3
|
8,2
|
|
6,0
|
12,0
|
2,5
|
2,00
|
0,5
|
4,5
|
8,5
|
10,0
|
|
8,0
|
16,0
|
3,0
|
-
|
6,0
|
6,0
|
12,2
|
-
|
|
10,0
|
20,0
|
4,0
|
0,6
|
8,0
|
8,0
|
6,0
|
14,5
|
Примечания:
1. Диаметр заклепки d измеряется на стержне под
головкой на расстоянии е.
2. Диаметры коротких заклепок длиной менее 2 d измерять на середине длины стержня.
3. Размер заклепки, заключенный в скобки, применять не рекомендуется.

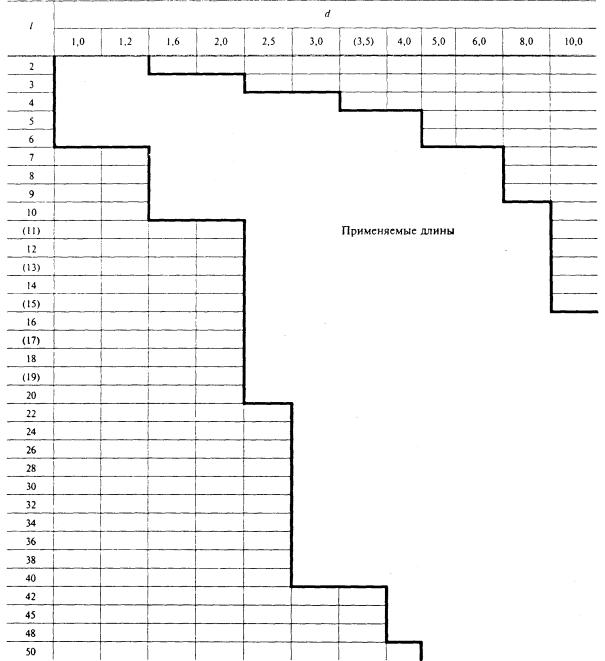

Таблица 2
мм
Примечание. Длины и диаметр
заклепок, заключенные в скобки, применять не рекомендуется.
Измененная
редакция, Изм. № 2).
1.2. Отверстие в стержне заклепок может быть выполнено как сверлением,
так и высадкой, форма дна отверстия не регламентируется.
Пример условного обозначения
полупустотелой заклепки с полукруглой головкой исполнения 1, диаметра d = 3 мм,
длиной l = 20 мм
из материала группы 01, из стали марки 10 без
покрытия:
Заклепка 3´20.01.10 ГОСТ 12641-80
1.3. Теоретическая масса заклепок указана в приложении 1.
1.4. (Исключен,
Изм. № 2).
1.5. Длина стержня заклепки под замыкающую головку
указана в приложении 3. (Введен дополнительно, Изм. № 2).
2.1. Предельные отклонения диаметра d стержня
заклепки - js 14;
диаметра D
головки - js 15;
длины l - ±  .
2.2. Предельные отклонения высоты головки заклепок Н
и Н1 -  мм для Н < 1 мм и js 16 для Н ³ 1 мм.
2.3. Предельные отклонения диаметра отверстия заклепок d1 - Н12
для d1 < 1
мм и Н14 для d
³ 1 мм.
2.4. Предельные отклонения глубины отверстия заклепок h - Н17.
2.5. Допуск соосности отверстия относительно стержня для заклепок d от 1 до
1,6 мм - 0,05 мм; для d
свыше 1,6 до 2 мм - 0,12 мм; для d свыше 2
мм - 0,20 мм.
2.6. Шероховатость поверхности заклепок из коррозионностойких сталей должна быть не более Ra 6,3 мкм,
кроме отверстия.
Справочное
Масса стальных заклепок
|
Длина l, мм
|
Теоретическая масса 1000
шт. заклепок, кг, при номинальном диаметре стержня d, мм
|
|
1
|
1,2
|
1,6
|
2
|
2,5
|
3
|
3,5
|
4
|
5
|
6
|
8
|
10
|
|
2
|
0,015
|
0,020
|
|
|
|
|
|
|
|
|
|
|
|
3
|
0,021
|
0,029
|
0,060
|
0,100
|
|
|
|
|
|
|
|
|
|
4
|
0,027
|
0,038
|
0,076
|
0,125
|
0,191
|
0,294
|
|
|
|
|
|
|
|
5
|
0,033
|
0,047
|
0,092
|
0,150
|
0,230
|
0,349
|
0,488
|
|
|
|
|
|
|
6
|
0,039
|
0,056
|
0,108
|
0,174
|
0,267
|
0,405
|
0,565
|
0.715
|
|
|
|
|
|
7
|
|
|
0,124
|
0,199
|
0,306
|
0,460
|
0,642
|
0,813
|
1,321
|
2,215
|
|
|
|
8
|
|
|
0,140
|
0,224
|
0,345
|
0,516
|
0,719
|
0,912
|
1,475
|
2,437
|
|
|
|
9
|
|
|
0,156
|
0,248
|
0,384
|
0,571
|
0,796
|
1,011
|
1,629
|
2,659
|
|
|
|
10
|
|
|
0,172
|
0,273
|
0,422
|
0,627
|
0,873
|
1,109
|
1,783
|
2,881
|
5,021
|
|
|
(11)
|
|
|
|
|
0,460
|
0,672
|
0,950
|
1,208
|
1,937
|
3,103
|
5,416
|
|
|
12
|
|
|
|
|
0,499
|
0,738
|
1,027
|
1,307
|
2,091
|
3,325
|
5,810
|
|
|
(13)
|
|
|
|
|
0,538
|
0,693
|
1,104
|
1,405
|
2,245
|
3,547
|
6,205
|
|
|
14
|
|
|
|
|
0,576
|
0,849
|
1,181
|
1,504
|
2,399
|
3,769
|
6,599
|
|
|
(15)
|
|
|
|
|
0,614
|
0,904
|
1,258
|
1,603
|
2,554
|
3,990
|
6,994
|
|
|
16
|
|
|
|
|
0,653
|
0,960
|
1,385
|
1,701
|
2,708
|
4,212
|
7,389
|
11,620
|
|
(17)
|
|
|
|
|
0,692
|
1,015
|
1,412
|
1,800
|
2,862
|
4,434
|
7,783
|
12,240
|
|
18
|
|
|
|
|
0,730
|
1,071
|
1,489
|
1,898
|
3,016
|
4,656
|
8,178
|
12,860
|
|
(19)
|
|
|
|
|
0,769
|
1,127
|
1,566
|
1,997
|
3,170
|
4,878
|
8,573
|
13,480
|
|
20
|
|
|
|
|
0,807
|
1,182
|
1,643
|
2,096
|
3,324
|
5,100
|
8,967
|
14,090
|
|
22
|
|
|
|
|
|
1,298
|
1,797
|
2,298
|
3,632
|
5,544
|
9,756
|
15,320
|
|
24
|
|
|
|
|
|
1,404
|
1,951
|
2,490
|
3,940
|
5,988
|
10,540
|
16,560
|
|
26
|
|
|
|
|
|
1,515
|
2,105
|
2,688
|
4,249
|
6,431
|
11,330
|
17,790
|
|
28
|
|
|
|
|
|
1,626
|
2,259
|
2,885
|
4,557
|
6,875
|
12,120
|
19,020
|
|
30
|
|
|
|
|
|
1,737
|
2,413
|
3,082
|
4,865
|
7,319
|
12,910
|
20,260
|
|
32
|
|
|
|
|
|
1,848
|
2,567
|
3,279
|
5,173
|
7,763
|
13,700
|
21,490
|
|
34
|
|
|
|
|
|
1,959
|
2,721
|
3,477
|
5,481
|
8,207
|
14,490
|
22,720
|
|
36
|
|
|
|
|
|
2,070
|
2,875
|
3,674
|
5,790
|
8,650
|
15,280
|
23,960
|
|
38
|
|
|
|
|
|
2,181
|
3,029
|
3,871
|
6,098
|
9,094
|
16,070
|
25,190
|
|
40
|
|
|
|
|
|
2,292
|
3,183
|
4,069
|
6,406
|
9,538
|
16,860
|
26,420
|
|
42
|
|
|
|
|
|
|
|
4,266
|
6,714
|
9,982
|
17,650
|
27,650
|
|
45
|
|
|
|
|
|
|
|
4,545
|
7,161
|
10,626
|
18,789
|
29,538
|
|
48
|
|
|
|
|
|
|
|
4,858
|
7,639
|
11,314
|
20,020
|
31,350
|
|
50
|
|
|
|
|
|
|
|
|
7,947
|
11,754
|
20,800
|
32,590
|
Примечание. Для определения массы заклепок из других материалов
значения массы, указанные в таблице, должны быть умножены на коэффициенты: 1,08
- для латуни; 1,134 - для меди; 0,35 -для алюминиевого сплава.
(Измененная
редакция, Изм. № 1, 2).
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
Справочное
Длина
стержня заклепки под замыкающую головку
мм
|
l
|
d
|
|
1,0
|
1,2
|
1,6
|
2,0
|
2,5
|
3,0
|
(3,5)
|
4,0
|
5,0
|
6,0
|
8,0
|
10,0
|
|
z
|
|
С
2 до 20
|
0,5
|
1,0
|
1,5
|
2,0
|
2,5
|
3,0
|
4,0
|
5,0
|
|
С
22 до 50
|
-
|
-
|
-
|
2,5
|
3,0
|
3,5
|
4,5
|
5,5
|
(Введено дополнительно, Изм. № 2).
