МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЕЗЬБА КРУГЛАЯ ДЛЯ САНИТАРНО-ТЕХНИЧЕСКОЙ АРМАТУРЫ.
ПРОФИЛЬ, ОСНОВНЫЕ
РАЗМЕРЫ, ДОПУСКИ
Round thread for sanitary fittings. Profile,
basic dimensions, tolerances
|
ГОСТ
13536-68
|
Дата введения 01.01.70
1. Настоящий
стандарт распространяется на круглую резьбу для шпинделей вентилей смесителей,
туалетных по ГОСТ
19681 водопроводных кранов.

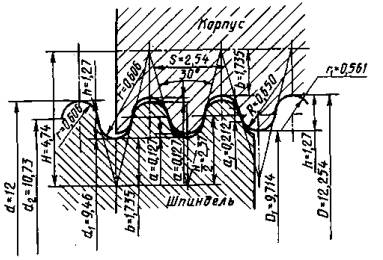

2. Профиль и
размеры резьбы должны соответствовать указанным на черт. 1.
Н=1,86603 S; r=0,23851 S;
h=0,5 S; R=0,25597 S; a=0,05 S; r1=0,22105
S
Черт. 1

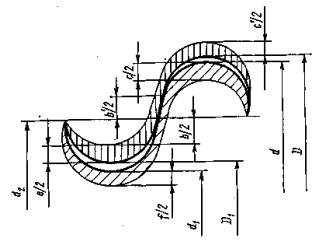

3.
Расположение полей допусков резьбы и сами допуски должны соответствовать
указанным на черт. 2 и в таблице.
Отклонения отсчитываются от соответствующих
номинальных значений диаметров резьбы в направлении, перпендикулярном к оси
резьбы.
Черт. 2
|
Номинальный диаметр резьбы,
d, мм
|
Резьба на шпинделе
|
Резьба в корпусе
|
|
Наружный диаметр d
|
Внутренний диаметр d1
|
Средний диаметр d2
|
Внутренний диаметр D1
|
Наружный диаметр D
|
|
Предельные отклонения, мкм
|
|
верхн.
|
нижн.-c
|
верх
|
нижн.-f
|
верх.
|
нижн.-b
|
нижн.
|
верхн.+b¢
|
нижн.
|
верхн.+е
|
нижн.
|
верхн.+с¢
|
|
12
|
0
|
220
|
0
|
220
|
0
|
180
|
0
|
180
|
0
|
220
|
0
|
220
|
4. Предельные отклонения
отдельно для шага и для угла профиля резьбы настоящим стандартом не устанавливаются.
Указанные в таблице допуски среднего размера включают также и необходимые для
компенсации погрешностей шага и угла профиля величины уменьшения среднего
диаметра наружной резьбы или увеличения среднего диаметра внутренней резьбы.
Пример условного обозначения круглой резьбы
диаметром d = 12 мм, шагом S = 2,54 мм:
Кр 12×2,54 ГОСТ 13536-68
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством станкостроительной и
инструментальной промышленности
2. УТВЕРЖДЕН Комитетом стандартов, мер и измерительных
приборов при Совете Министров СССР 23.02.68
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД,
на который дана ссылка
|
Номер пункта
|
|
ГОСТ
19681-94
|
1
|
5. ПЕРЕИЗДАНИЕ
