МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОБКИ ДЛЯ
СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ
Конструкция и размеры
ГОСТ 13973-74
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРОБКИ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ
Конструкция и размеры
Plugs for tube
connections on external cone.
Construction
and dimensions
|
ГОСТ
13973-74
Взамен
ГОСТ 13973-68
|
Постановлением
Государственного комитета стандартов Совета Министров СССР от 10
сентября 1974 г. № 2124 срок действия установлен с
01.07.75
Ограничение
срока действия снято Постановлением Госстандарта от 16.01.86 № 127
1. Пробки должны изготовляться двух
исполнений.
2. Конструкция и размеры пробок должны соответствовать
указанным на черт. 1 и 2 и в таблице.
* Размер для справок.
** D2 = S.

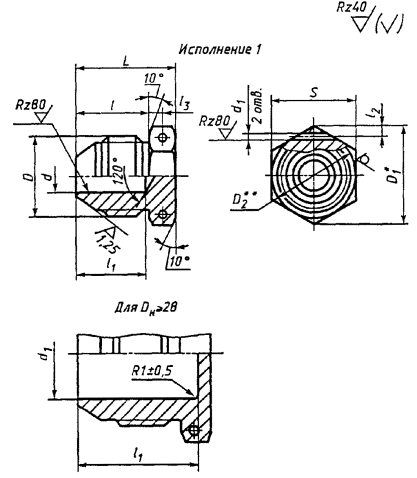

Черт. 1

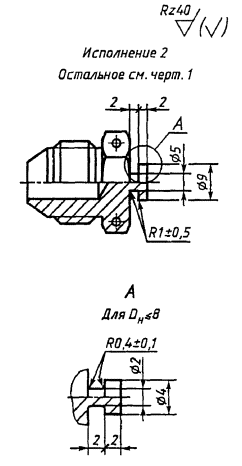

Черт. 2
Размеры
в мм
|
Наружный
диаметр труб Dн
|
Применяемость
|
d
|
|
D
|
D1
|
S
|
l ± 0,3
|
l1
-1,0
|
l2 ± 0,2
|
l3
|
L
|
Масса 100 шт., кг
|
|
Номин.
|
Пред. откл.
|
Алюминиевый сплав
|
Сталь
|
|
3
|
|
-
|
1,0
|
М8 ´ 1
|
11,5
|
10
|
13
|
-
|
1,2
|
2,5
|
±0,2
|
18
|
-
|
0,58
|
|
4
|
|
1,2
|
М10 ´ 1
|
13,8
|
12
|
14
|
1,5
|
19
|
-
|
0,98
|
|
6
|
|
М12 ´ 1
|
16,2
|
14
|
15
|
3,0
|
21
|
0,60
|
1,68
|
|
8
|
|
1,5
|
М14 ´ 1
|
19,6
|
17
|
2,0
|
0,87
|
2,42
|
|
10
|
|
7,5
|
М16 ´ 1
|
16
|
17
|
22
|
0,89
|
2,48
|
|
12
|
|
9,5
|
М20 ´ 1,5
|
25,4
|
22
|
20
|
20
|
26
|
1,41
|
3,93
|
|
14
|
|
11,5
|
М22 ´ 1,5
|
27,7
|
24
|
1,90
|
5,30
|
|
16
|
|
13,5
|
М24 ´ 1,5
|
31,2
|
27
|
21
|
21
|
3,5
|
±0,25
|
28
|
2,48
|
6,92
|
|
18
|
|
15,5
|
М27 ´ 1,5
|
34,6
|
30
|
3,13
|
8,72
|
|
20
|
|
17,0
|
М30 ´ 1,5
|
36,9
|
32
|
22
|
4,0
|
30
|
4,09
|
11,40
|
|
22
|
|
19,0
|
М33 ´ 2
|
41,6
|
36
|
26
|
24
|
34
|
4,55
|
12,70
|
|
25
|
|
22,0
|
5,65
|
15,75
|
|
28
|
|
25,0
|
М39 ´ 2
|
47,3
|
41
|
27
|
32
|
35
|
6,18
|
17,2-3
|
|
30
|
|
27,0
|
6,10
|
17,05
|
|
32
|
|
28,0
|
2,0
|
М42 ´ 2
|
53,1
|
46
|
2,5
|
36
|
6,76
|
18,80
|
|
34
|
|
30,0
|
М45 ´ 2
|
28
|
8,14
|
22,70
|
|
36
|
|
32,0
|
М48 ´ 2
|
57,7
|
50
|
29
|
33
|
37
|
9,03
|
25,20
|
|
38
|
|
34,0
|
9,20
|
25,70
|
Пример условного обозначения пробки исполнения 1 к
трубопроводу Dн = 12 мм из алюминиевого сплава:
Пробка 1-12-31А ГОСТ
13973-74
То же, из стали марки 45:
Пробка 1-12-22А ГОСТ
13973-74
То же, из стали марки 12Х18Н9Т:
Пробка 1-12-13А ГОСТ
13973-74
То же, из стали марки 13Х11Н2В2МФ:
Пробка 1-12-11А ГОСТ 13973-74
То же, для изделий общего применения:
Пробка 1-12-31 ГОСТ 13973-74
Пробка 1-12-22 ГОСТ 13973-74
Пробка 1-12-13 ГОСТ 13973-74
Пробка 1-12-11 ГОСТ 13973-74
Пример условного обозначения пробки исполнения
2 к трубопроводу D = 12 мм из алюминиевого
сплава:
Пробка 2-12-31А ГОСТ
13973-74
То же, из стали
марки 45:
Пробка 2-12-22А ГОСТ
13973-74
То же, из стали
марки 12Х18Н9Т:
Пробка 2-12-13А ГОСТ
13973-74
Тоже,
из стали марки 13X11Н2В2МФ:
Пробка 2-12-11А ГОСТ
13973-74
То же, для
изделий общего применения:
Пробка 2-12-31 ГОСТ 13973-74
Пробка 2-12-22 ГОСТ
13973-74
Пробка 2-12-13 ГОСТ 13973-74
Пробка 2-12-11 ГОСТ 13973-74
3. Резьбовая часть пробок - по ГОСТ 13955-74.
4. Маркировать и клеймить - по ГОСТ 13977-74.
5. Технические условия - по ГОСТ 13977-74.
