ПОСОБИЕ
ПО ОБЪЕМУ И СОДЕРЖАНИЮ
ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
ВНЕПЛОЩАДОЧНЫХ СИСТЕМ
ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ

(к СНиП 2.04.02-84 и СНиП 2.04.03-85)

Утверждено
приказом Союзводоканалпроекта
от 26 марта 1986 г. № 108

Москва Стройиздат 1988

Регламентируются объем и содержание технической документации проектов водоснабжения и канализации и связанных с ними гидротехнических сооружений.

Для инженерно-технических работников проектных организаций.

При пользовании Пособием следует учитывать все дальнейшие изменения строительных норм и правил и государственных стандартов.

ПРЕДИСЛОВИЕ

Пособие составлено на основании СНиП 1.02.01-85 на разработку проектно-сметной документации и норм проектирования: СНиП 2.04.02-84 и СНиП 2.04.03-85. Пособие предназначено способствовать упорядочению и повышению качества проектов внеплощадочных систем водоснабжения, канализации и связанных с ними гидротехнических сооружений путем рационального регламентирования объема и содержания технической документации на стадиях «Проект» и «Рабочий проект» (последний в части материалов, представляемых на утверждение).

В Пособии предусмотрено выполнение полной комплексной работы на стадии «Проект», включающей как технологические, так и архитектурно-планировочные и строительные решения систем и сооружений водоснабжения, канализации и связанных с ними гидротехнических сооружений или отдельных гидроузлов, отопление и вентиляцию, электрооборудование и автоматизацию, организацию строительства, сметы, технико-экономические обоснования и др.

При выполнении Проекта только водоснабжения, только канализации или только узла гидротехнических сооружений следует руководствоваться всеми разделами Пособия, кроме относящихся к отсутствующим в Проекте технологическим решениям и позициям других разделов, связанных с этими решениями.

При выполнении отдельных частей Проекта разными проектными организациями состав Проекта принимается на основе Пособия совместно проектными организациями и генеральным проектировщиком.

При значительном объеме технической документации Проект можно представлять в нескольких книгах (томах) с размещением ряда разделов (глав) в одном томе. Для особо значительных и сложных объектов, включающих ряд томов, допускается составление сводного тома (краткой пояснительной записки с отдельным графическим материалом).

Объем и содержание разделов Рабочего проекта устанавливаются применительно к позициям полной комплексной работы (как для стадии «Проект»), но исключаются вопросы проектирования, не входящие в состав конкретного Рабочего проекта, сокращаются отдельные чертежи и описания, упрощается детализация разработок. Указания по уменьшению объема технической документации материалов, представляемых на утверждение по Рабочему проекту, приводятся в разделах Пособия.

Объем и содержание технической документации находят отражение в разработке пояснительной записки к проекту, приложений к ней, необходимых чертежей, спецификаций оборудования и сметной документации.

Оформление проектных материалов в Пособии не рассматривается.

При соответствующих обоснованиях в объем и содержание проектов можно вносить необходимые коррективы.

Отмечается необходимость в каждом отдельно комплектуемом томе Проекта вслед за титульным листом указывать «состав проекта», т.е. порядковые номера и наименования томов, составляющих проект, а также состав исполнителей конкретных томов.

Пособие разработано Союзводоканалпроектом (Л.А. Алексеева, Д.А. Бердичевский, Ю.А. Бояринов, А.Е. Высота, А.А. Зарецкая, В.М. Иванов, М.А. Лазовский, Т.В. Маслова, М.П. Николаева, К.Д. Семенов, Ю.В. Ставро, С.А. Хаскин, Г.С. Цыпина, В.В. Чичеров, М.В. Щелокова, Л.В. Ярославский).

1. ОБЩИЕ ПОЛОЖЕНИЯ

АННОТАЦИЯ К ПРОЕКТУ

В аннотации в сжатом виде освещаются назначение и направленность проекта, приводятся его важнейшие технические и технико-экономические показатели. Общий объем текста 1 - 1,5 с.

Указываются объекты, для которых проектируются системы водоснабжения и канализации (промышленный узел, город, предприятие), суточный объем потребляемой воды питьевого качества, производственной воды разных видов, сточных вод по основным видам и загрязнениям (хозяйственно-бытовых, производственных: химически загрязненных, минерализованных, содержащих органические вещества и нефтепродукты). Отмечается наличие дождевой канализации. Кратко освещаются принципы решений по забору, очистке и подаче воды потребителям, отводу и очистке загрязненных сточных вод и их использованию после очистки, наличие вариантных проработок.

Перечисляются важнейшие прогрессивные технические решения, использованные в Проекте. Отмечаются решения, способствующие защите окружающей природной среды. Указываются особые природные условия при их наличии.

Приводятся данные о капитальных вложениях с учетом очередности строительства и годовых эксплуатационных затрат, удельных капитальных вложениях и удельных эксплуатационных расходах (стоимость 1 м³ потребляемой и очищенной сточной воды).

2. ОБЩИЕ СВЕДЕНИЯ. СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ

ОСНОВАНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ. ИСХОДНЫЕ МАТЕРИАЛЫ И ДОКУМЕНТЫ

2.1. В пояснительной записке приводятся следующие сведения (2 - 3 с.):

какой организацией (заказчиком) и когда выдано задание на проектирование внеплощадочных систем и сооружений водоснабжения и водоотведения (канализации), содержание задания;

основные предприятия и населенные пункты (существующие, строящиеся, проектируемые), для которых разрабатывается проект внеплощадочных систем водоснабжения и водоотведения, с указанием их местоположения (относительно железной дороги, автомагистрали, водоема, города);

причины, обусловившие разработку Проекта: создание систем водоснабжения и водоотведения для новых предприятий и населенных пунктов, расширение или реконструкция действующих систем, использование новых водных источников, переход на кооперированные сооружения, возврат очищенных сточных вод в производство и др.;

наименования: генерального проектировщика, специализированного проектного института по водоснабжению и водоотведению (основной исполнитель проекта), субподрядных организаций, выполняющих отдельные разделы Проекта (например, строительные решения, электрооборудование). Распределение работ между исполнителями;

проектные работы по водоснабжению и водоотведению, не входящие в состав данного Проекта, выполняемые сторонними организациями для тех же объектов. Наименование этих организаций;

сведения о предпроектных разработках (ТЭО, схемы комплексного использования и охраны вод, генеральных планов промышленных узлов, проекты планировки городов и поселков, районные схемы водоснабжения и водоотведения и др.) с указанием организаций-исполнителей, даты выпуска и освещением принятых в них решений в области водного хозяйства. Кем и когда утверждены или согласованы эти разработки;

наличие ближайших предприятий и населенных пунктов, в какой-то мере влияющих на проектные решения (например, в связи с увеличением из-за них загрязнения реки, падением дебита подземных водоисточников, использованием существующих сооружений этих предприятий и др.);

очередность и сроки строительства проектируемых систем водоснабжения и водоотведения по годам ввода их в действие. Необходимость выделения пусковых комплексов;

перечень имеющихся предпроектных согласований и актов по выбору гидроузлов, площадок водозаборных сооружений, очистных сооружений для потребляемой воды и сточных вод, трасс водоводов и коллекторов, по установлению мест выпусков в водотоки и водоемы и др.;

наименование изыскательских организаций, выполненных ими для Проекта работ с указанием времени выпуска материалов;

наименование генеральной и специализированных подрядных строительных организаций, привлекаемых для осуществления строительства, и распределение работ между ними.

КЛИМАТИЧЕСКИЕ ДАННЫЕ

2.2. Кратко освещаются на основании метеорологических справочников, строительных норм и правил, материалов генерального проектировщика, литературных данных. Предназначены для использования в отдельных разделах Проекта и в последующем не повторяются.

Приводятся следующие сведения (1,5 - 3 с.):

температура наружного воздуха: среднегодовая многолетняя, средняя за отопительный период, средняя за самую холодную пятидневку и самые холодные сутки, абсолютная минимальная, абсолютная максимальная, средняя за наиболее жаркий месяц;

среднегодовая продолжительность (число дней) периода с температурой воздуха ниже 0 ° и ниже - 5 °С;

зона влажности района строительства, средняя относительная влажность воздуха, %, наиболее жаркого месяца. Колебания абсолютной и относительной влажности воздуха;

средние многолетний и максимальный годовой слои атмосферных осадков;

интенсивность дождя, л/с×га, при его продолжительности 20 мин и повторяемости один раз в год. Интенсивность и продолжительность максимальных годовых ливней;

средняя продолжительность (число дней) весеннего таяния снега и длительность (число часов) таяния в сутки;

средний многолетний, средние максимальный и минимальный годовые слои воды, испаряемой с водной поверхности, мм;

снеговой и ветровой районы места строительства; нормальная величина массы снегового покрова, кг/м²;

величина скоростного напора ветра, кг/м², направления и скорости преобладающих ветров, роза ветров;

глубина промерзания грунтов.

ТОПОГРАФИЧЕСКИЕ, ГЕОЛОГИЧЕСКИЕ И ГИДРОГЕОЛОГИЧЕСКИЕ УСЛОВИЯ

2.3. Описываются на основе имеющихся топографических, геоморфологических, геологических и гидрогеологических данных и материалов специальных изысканий.

Приводятся следующие сведения (2 - 3 с.):

характер рельефа местности, абсолютные отметки, перепады высот применительно к расположению объектов строительства;

описание геологического строения трасс водоводов и коллекторов, водозаборов, площадок очистных сооружений и других объектов;

физико-механические свойства несущих грунтов оснований сооружений;

положение уровня грунтовых вод (установившихся, наблюденных и прогнозных) применительно к расположению объектов строительства;

агрессивность грунтов и грунтовых вод по отношению к бетону и металлу;

наличие блуждающих токов и необходимость защиты от них сооружений и трубопроводов по району строительства в целом и по площадкам расположения отдельных объектов;

особые условия строительства, подлежащие учету при проектировании сооружений и трубопроводов: сейсмичность, просадочность грунтов, наличие закарстованности и горных подработок, оползневые явления, присутствие вечномерзлых грунтов и др. (приводятся основные параметры);

соответствие объема и качества инженерных изысканий требованиям нормативных документов. При сложных инженерно-геологических условиях наличие заключения головной изыскательской организации Госстроя СССР по материалам изысканий.

ГИДРОЛОГИЧЕСКИЕ СВЕДЕНИЯ

2.4. Приводятся краткие сведения о водотоках и водоемах в районе строительства, которые могут быть использованы в качестве источников водоснабжения и приемников для очищенных сточных вод. При использовании малых водотоков, впадающих в более крупные, характеризуются также и последние.

Сведения включают (2 - 3 с.):

расходы воды поверхностных водотоков, м³/с: среднемесячные многолетние по месяцам года, максимальные - одно-, двух-, трех-, 10 %-ной обеспеченности и минимальные 90-, 95- и 97 %-ной обеспеченности, среднемесячный наиболее маловодного месяца года 95 %-ной обеспеченности; для зарегулированных водотоков указывается гарантированный санитарный попуск ниже плотины;

отметки уровней воды в водотоках, соответствующие вышеуказанным расходам воды. Отметки уровней ледостава, ледохода и шугохода.

Расходы и уровни воды других значений обеспеченности можно не приводить, если по предварительным данным они не требуются при разработке Проекта. Необходимость определения дополнительных расходов и уровней воды устанавливается при разработке соответствующих разделов Проекта;

толщину ледового покрова водотоков, наличие шуги и донного льда;

глубину, скорость и режим течений водотоков;

сведения о судоходстве и лесосплаве, местах расположения и мощности существующих водозаборов и выпусков сточных вод;

температуру, физико-химическую и бактериологическую характеристики воды в водотоках и водоемах;

количество наносов, взвешенных частиц, сведения о водной растительности, наличии организмов-обрастателей;

дополнительные сведения о санитарной обстановке, представляющие интерес при разработке Проекта.

СУЩЕСТВУЮЩИЕ И СТРОЯЩИЕСЯ СИСТЕМЫ ВОДОСНАБЖЕНИЯ И ВОДООТВЕДЕНИЯ

2.5. Сведения составляются на основании проектной документации, исполнительных чертежей, данных обследования действующих объектов внеплощадочных водоснабжения и канализации, материалов службы эксплуатации, чертежей строящихся сетей и сооружений.

Кратко описываются (1 - 3 с.):

действующие системы внеплощадочных водоснабжения и водоотведения, обслуживающие основные объекты;

существующие схемы внеплощадочных водоснабжения и водоотведения: основные водоводы и коллекторы, водозаборные сооружения, насосные станции, водопроводные и канализационные очистные сооружения, выпуски (расположение сооружений, пропускная способность, техническая характеристика конструкций и оборудования, техническое состояние);

недостатки сооружений по обработке природных вод и очистке сточных вод. Предложения службы эксплуатации по улучшению конструкций и совершенствованию оборудования сооружений;

наличие санитарных зон и их границы;

строящиеся сооружения (наименование, расположение, пропускная способность, техническая характеристика конструкций и оборудования. Степень готовности строящихся сооружений и даты предполагаемого завершения их строительства. На ситуационном плане указываются существующие и строящиеся водопроводные и канализационные сети и сооружения и связанные с ними гидротехнические сооружения.

3. ВОДОСНАБЖЕНИЕ

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

3.1. Указывается, что ряд исходных данных: задание на проектирование, сведения об объектах водопотребления, предпроектных разработках, изысканиях, существующих системах водоснабжения, природных условиях и другие - освещаются в разд. 2.

При необходимости приводятся дополнительные сведения, в частности: информация о рекомендациях и отчетах научно-исследовательских институтов, использованных в Проекте водоснабжения;

сведения о нормативных материалах (включая отраслевые), стандартах, литературных источниках, учитываемых при проектировании, и др. Общий объем текста 0,5 - 1 с.

ВОДОПОТРЕБЛЕНИЕ. ПУНКТЫ ПОДАЧИ ВОДЫ. ТРЕБУЕМЫЕ НАПОРЫ. КАЧЕСТВО ВОДЫ

3.2. Приводятся следующие сведения (1 - 2 с.):

расчетное количество воды по очередям строительства раздельно на нужды промышленных предприятий, населенных мест и других потребителей (принимается согласно заданию на проектирование, составленному заказчиком с привлечением генерального проектировщика, на основании данных отраслевых и специализированных проектных институтов, ведущих работы по объектам рассматриваемого района, а также материалов самих предприятий и данных исполкомов Советов народных депутатов);

распределение общего расчетного количества воды на различные цели: вода хозяйственно-питьевая, для производственных нужд (в том числе питьевого качества), поливочная;

режим расходования воды (летом, зимой), неравномерность водопотребления (графики расхода);

количество воды на пожаротушение;

пункты (точки) подачи воды и требуемые для них свободные напоры или пьезометры (на промышленных площадках, территории населенных мест);

требования к качеству воды, обусловливаемые технологией производства водопотребителей (допустимое содержание механических примесей, жесткость, минеральный состав и др.) или использованием воды для хозяйственно-питьевых целей.

В случаях, когда задание на проектирование не содержит необходимых исходных данных, сбор последних может производить по поручению заказчика исполнитель Проекта (за дополнительную оплату) с последующим согласованием этих данных с заказчиком.

Данные о количестве воды, ее качестве по объектам водопотребления приводятся в табличной форме в приложениях к пояснительной записке, итоговые данные таблицы - в тексте записки.

БАЛАНС ВОДОПОТРЕБЛЕНИЯ И ВОДООТВЕДЕНИЯ

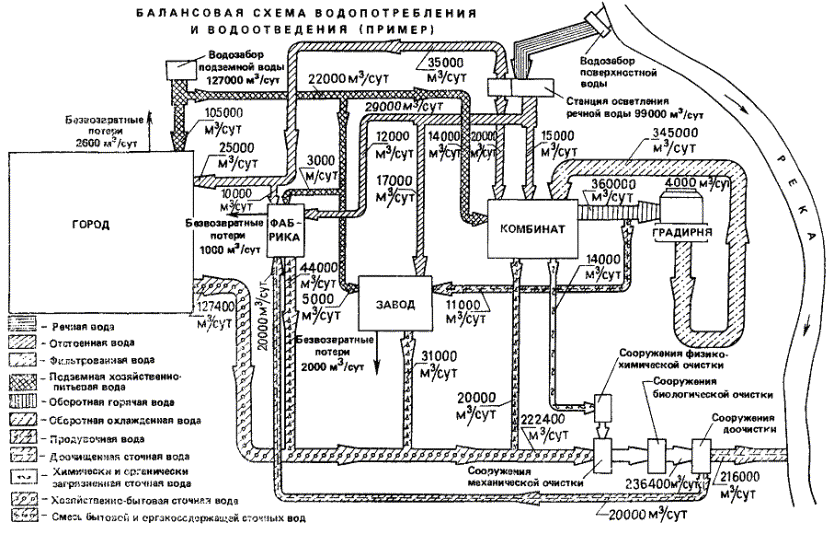

3.3. На основе расчетного количества и требуемого качества потребляемой воды (см. п. 3.2.) указываются источники покрытия расходов воды (речная вода, отстоенная или фильтрованная, подземная вода без очистки или после соответствующей обработки, повторно используемая вода, очищенные сточные воды и др.). Обосновывается возможность использования очищенных сточных вод с учетом материалов разд. 4 «Канализация».

На основании результатов увязки всех видов и расходов потребляемых и сбрасываемых вод составляется балансовая схема, отражающая величину потоков, направления движения воды, учитывающая водооборот, повторное использование и потери воды по каждому из разрабатываемых вариантов водопотребления и водоотведения для соответствующих очередей строительства. Вместо балансовой схемы может быть представлена балансовая таблица. Примеры балансовых таблицы (табл. 1) и схемы приводятся ниже. Общий объем текста 2 - 3 с.

Таблица 1

Продолжение табл. 1

ИСТОЧНИКИ ВОДОСНАБЖЕНИЯ. СИСТЕМЫ И СХЕМЫ ВНЕПЛОЩАДОЧНОГО ВОДОСНАБЖЕНИЯ

3.4. Обосновывается выбор источников водоснабжения (водоток, водоем, подземные воды, действующий водопровод, очищенные сточные воды). Указывается класс источника хозяйственно-питьевого водоснабжения по ГОСТ 2761-84. Описываются условия водоотбора и восполнения подземных вод, их количество, характеристика, разведанные и утвержденные ГКЗ (Государственная комиссия по запасам при Мингео СССР) запасы по категориям. Обосновываются принятые системы внеплощадочного водоснабжения (производственная, хозяйственно-питьевая, противопожарная или объединенные). Учитываются и освещаются решения по внутриплощадочному водоснабжению промышленных предприятий, факторы количества и требуемого качества потребляемой воды, мощности водоисточников и их санитарное состояние, учитывается расположение объектов, потребляющих воду, и водоисточников, размещение станций очистки воды, условия трассировки водоводов, необходимость кооперированного использования существующих или проектируемых сооружений водоснабжения и другие факторы. Дается описание и графическое изображение (в тексте записки) вариантов схем водоснабжения с указанием размещения водозаборов, водоводов, насосных станций, очистных сооружений применительно к рассматриваемым системам. Дается краткая характеристика очистных сооружений. Приводятся соображения по использованию очищенных сточных вод. На основании результатов технико-экономических сравнений рекомендуется оптимальный вариант, по которому и ведется детальная разработка проекта. При этом освещаются гидравлические условия совместной работы насосных станций, водоводов, резервуаров и сетей, определяющие выбор оптимального расположения сооружений и наиболее выгодного сечения водоводов (в тексте записки помещаются итоговые данные соответствующих гидравлических расчетов). Общий объем текста 2 - 5 с.

На основании детальной разработки составляется титульный список всех сооружений и зданий, предусматриваемых проектом, включая узел водозаборных сооружений с насосной станцией I подъема, водоводы с сооружениями на них (крупные сооружения выделяются), насосные станции (II и последующего подъемов, зонные станции подкачки), водоочистные сооружения, водопроводные сети, отдельно расположенные объекты (шламонакопитель, прирельсовый склад, автобаза). Титульный список с учетом очередности строительства приводится в разд. 17.

ВОДОЗАБОРНЫЕ СООРУЖЕНИЯ ИЗ ПОВЕРХНОСТНЫХ ИСТОЧНИКОВ

3.5. Указывается местоположение водозаборных сооружений по рассматриваемым вариантам, даются их краткая характеристика, результаты технико-экономического сравнения.

По водозаборным сооружениям, принятым в составе рекомендуемого варианта схемы водоснабжения (см. п. 3.4), приводятся следующие сведения (3 - 4 с.):

расчетная производительность по очередям строительства и необходимые напоры воды (для насосной станции I подъема);

режим работы водозаборных сооружений (равномерный, неравномерный, постоянная или периодическая работа);

требования к водозабору со стороны органов надзора (бассейновой инспекции Минводхоза, санитарно-эпидемиологической службы, органов по охране рыбных запасов, судоходного надзора), вытекающие из предпроектных материалов и согласований;

краткие итоги изыскательских работ, проведенных для обоснования проекта водозабора;

краткая информация о выводах и рекомендациях в работах научно-исследовательских организаций, учитываемых проектом водозабора;

обоснование выбора типа водозаборных сооружений, их состав, конструкции, оборудование, основные технические параметры;

сведения о категории водозабора и классе капитальности его основных и второстепенных сооружений с учетом требований заказчика и на основании СНиП 2.04.02-84 (обусловливаются необходимой степенью надежности обеспечения подачи воды);

способы промывки водоприемных элементов и очистки водоприемных камер водозабора, методы борьбы с шуголедовыми помехами и биообрастаниями;

мероприятия и устройства, предусматриваемые в проекте, по защите от попадания рыбы в водозаборные сооружения.

В приложении к разделу приводятся сведения о рыбохозяйственной характеристике водоисточника, определении ущерба, связанного с возможностью попадания рыбы в водозаборные сооружения и влияния на рыбу и ее кормовую базу работ по строительству водозабора (взмучивание воды, буровзрывные работы), о размерах компенсационных затрат, необходимых для строительства конкретных объектов по воспроизводству рыбных запасов.

ВОДОЗАБОРНЫЕ СООРУЖЕНИЯ ПОДЗЕМНЫХ ВОД

3.6. Указывается местоположение водозаборных сооружений по рекомендуемому варианту схемы водоснабжения. Приводятся обоснования дебита и качества подземной воды, рекомендации по ее использованию (на основе гидрогеологических изысканий), описывается схема забора и транспортирования воды от скважин до насосной станции II подъема или непосредственно до водопотребителей. Приводятся результаты гидравлического расчета системы захвата и подачи воды и график совместной работы насосных установок скважин. Общий объем текста 1,5 - 3 с.

ВОДОВОДЫ И СООРУЖЕНИЯ НА НИХ

3.7. По водоводам от головных сооружений, станции II подъема, станций подкачек воды даются следующие сведения (3 - 4 с.):

обоснование выбора трассы водоводов со ссылкой на проведенные согласования (см. разд. 2) с перечислением выявленных при этом требований, подлежащих учету в проекте;

результаты гидравлических расчетов водоводов на разные режимы работы, включая проверку на гидравлический удар;

результаты технико-экономических расчетов по выбору числа ниток, оптимального диаметра водоводов, материала труб (с указанием типа или класса) с учетом очередности строительства;

обоснование глубины укладки водоводов, уровни грунтовых вод по их трассам, устройство оснований под водоводы;

параметры искусственных сооружений по трассе водоводов: дюкеров, переходов под железными и автодорогами, камер, колодцев, пересечений, заливаемых паводковыми водами, пойм (с разработкой соответствующих деталировок);

мероприятия по защите труб от коррозии: почвенной, от воздействия грунтовых вод, перекачиваемой воды, а также блуждающих токов;

сведения о решениях по отводу земель на время строительства и эксплуатации водоводов.

СТАНЦИИ ОЧИСТКИ ВОДЫ

3.8. Приводятся следующие сведения (3 - 6 с.):

величины расчетных расходов воды, поступающей на очистку по очередям строительства и видам водопотребления;

обоснование выбора методов очистки воды и обработки осадка, состав очистных сооружений с учетом очередности строительства;

технологические расчеты и описание схемы очистных сооружений. Приводятся только итоговые результаты расчетов в табличной форме (табл. 2). Детальные расчеты хранятся в архиве проектной организации;

особенности привязки типовых или повторно применяемых проектов;

режим завоза на площадку станции очистки различных реагентов в течение года, вид транспортных средств;

Таблица 2

сведения о повторном использовании промывной воды на водоочистных сооружениях или обоснованный технико-экономическими расчетами отказ от такого решения;

данные о количестве устанавливаемой запорной и предохранительной арматуры (при необходимости составляются деталировки);

места присоединений коммуникационных сетей (канализации, теплосети, шламовых вод и др.), станции очистки к внеплощадочным сетям;

обоснования строительства экспериментальных и других новых видов сооружений;

сведения об объектах вспомогательного назначения, располагаемых вне площадок водопроводных сооружений (прирельсовый склад, автобаза и др.).

РЕЗЕРВУАРЫ, ВОДОНАПОРНЫЕ БАШНИ

3.9. Приводятся результаты расчетов по определению объемов воды, подлежащих хранению в резервуарах и баках водонапорных башен; отмечается технологическое назначение каждого из них.

Указываются примененные типовые проекты резервуаров и башен. Общий объем текста - 1 - 1,5 с.

НАСОСНЫЕ СТАНЦИИ

3.10. Приводятся следующие сведения (2 - 5 с.):

назначение насосных станций (перекачка одного вида воды, например речной неочищенной, или нескольких видов: отстоенной для производственных нужд, фильтрованной для хозяйственно-питьевых целей, промывной воды или воды для противопожарной цели и т.д.) и соответствующее число групп насосов;

категория насосных станций с учетом принятых групп насосов по степени обеспеченности подачи воды;

расчетные расходы воды (м³/ч) по группам насосов и требуемые напоры; графики совместной работы насосов и водоводов (для всех основных станций);

принятые марки насосов (тип, производительность, напор, число оборотов); марки электродвигателей и их мощность;

число агрегатов (рабочих, резервных).

При наличии нескольких групп насосов указанные сведения приводятся в табличной форме.

С учетом объемно-планировочных и конструктивных решений (см. п. 10.6) выявляются габариты машинного зала, электропомещений (РУ, КТП, ЩСУ), теплового пункта, вентиляционной камеры, бытовых помещений, после чего назначаются пролет здания и его длина (при необходимости на основе технико-экономических сравнений).

Отмечается возможность расширения насосной станции в последующем.

Для станций подкачки воды II, III и последующих подъемов в целях экономии энергии рассматривается возможность установки гидроколонн на всасывающих трубах насосов вместо традиционно устанавливаемых подземных резервуаров, это позволяет использовать остаточный напор насосов и упростить систему автоматического управления работой насосных станций.

Рассматривается возможность установки в таких насосных станциях насосов для обслуживания попутных потребителей. При использовании типовых проектов насосных станций указываются номера проектов, приводятся основные технические параметры и отмечаются особенности привязки проектов.

ЗОНЫ САНИТАРНОЙ ОХРАНЫ (ЗСО) ХОЗЯЙСТВЕННО-ПИТЬЕВЫХ ВОДОПРОВОДОВ

3.11. Кратко описывается санитарное состояние района расположения источников водоснабжения и головных сооружений (с использованием материалов санитарно-топографических и гидробиологических обследований, санитарного очерка).

На основе материалов, а также Положения по проектированию ЗСО, утвержденного Минздравом СССР, и в соответствии с данными предварительного согласования с органами санитарного надзора (СЭС) намечаются границы ЗСО и мероприятия по их организации (снос зданий и сооружений, являющихся источником загрязнения, очистка территории, отведение сточных вод вышерасположенных объектов ниже ЗСО, устройство водонепроницаемых колодцев для сточных вод, благоустройство населенных пунктов, расположенных на территории ЗСО II пояса и др.).

Проект постановления местных и областных Советов народных депутатов об устройстве ЗСО приводится в разд. 17. Общий объем текста - 1 - 2 с.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ПО РАБОЧЕМУ ПРОЕКТУ

3.12. В связи с наличием ряда технически несложных объектов и широким применением сооружений по типовым проектам объем технической документации по Рабочему проекту по сравнению со стадией «Проект» обычно уменьшается. Каталожные листы типовых проектов или общие виды повторно применяемых проектов могут заменяться схематическими изображениями зданий и сооружений в табличной форме. По возможности упрощаются описания и сокращаются расчеты. Исключаются некоторые приложения и отдельные чертежи (см. разд. 17 и 18).

4. КАНАЛИЗАЦИЯ

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

4.1. Указывается, что ряд исходных данных: задание на проектирование, сведения об объектах водоотведения, предпроектные разработки, изыскания, существующие системы канализации, природные условия и другие освещаются в разд. 2.

При необходимости в настоящем разделе приводятся дополнительные сведения, в частности:

информация о рекомендациях и отчетах научно-исследовательских институтов, использованных в проекте канализации, их исполнителях;

сведения о нормативных материалах (включая отраслевые), стандартах, литературных источниках, учитываемых при проектировании, и др. Общий объем текста - 0,5 - 1 с.

ОБЪЕКТЫ ВОДООТВЕДЕНИЯ, КОЛИЧЕСТВО И ХАРАКТЕРИСТИКА СТОЧНЫХ ВОД

4.2. Приводятся по очередям строительства следующие сведения (1 - 2 с.): расчетное количество сточных вод: отдельно промышленных предприятий, населенных мест и других объектов и общая характеристика производственных и бытовых сточных вод - концентрации загрязнений, рН, температура и т.д. (принимаются согласно заданию на проектирование, составленному заказчиком с привлечением генерального проектировщика, на основании данных отраслевых и специализированных проектных институтов, ведущих работы по объектам рассматриваемого района, и исполкомов Советов народных депутатов). Данные о количестве и качестве сточных вод по объектам водоотведения приводятся в табличной форме (табл. 3), итоговые данные таблицы - в тексте записки;

Таблица 3

Продолжение табл. 3

расчетные расходы и характеристика дождевых и талых вод (принимаются согласно заданию на проектирование в зависимости от площади водосбора населенных мест и промышленных предприятий и веществ, загрязняющих поверхностный сток).

СИСТЕМЫ И СХЕМЫ ВНЕПЛОЩАДОЧНОЙ КАНАЛИЗАЦИИ

4.3. Обосновывается выбор проектируемых систем внеплощадочной канализации (производственной, хозяйственно-бытовой, дождевой или объединенных) с учетом решения внутриплощадочных систем канализации промышленных предприятий, включая локальную очистку, количество и требуемое качество очищенной воды, мощность водоемов и их санитарное состояние, расположение объектов канализования.

Даются описание и графическое изображение вариантов схем канализации с указанием размещения коллекторов, насосных станций, очистных сооружений, мест выпуска очищенных сточных вод применительно к рассматриваемым системам канализации, краткая характеристика очистных сооружений. Приводятся соображения по использованию очищенных сточных вод со ссылкой на подтверждение водопотребителей. При разработке вариантов учитывается необходимость кооперированного использования существующих или проектируемых сооружений канализации и другие факторы.

На основе результатов технико-экономических сравнений вариантов рекомендуется оптимальный вариант, по которому и ведется детальная разработка Проекта.

В результате расчета и подбора всех сооружений, зданий, предусматриваемых Проектом, включая и основные коллекторы, канализационные сети, насосные станции, сооружения для очистки сточных вод, составляется титульный список с учетом очередности строительства, который приводится в разд. 17. Общий объем текста - 2 - 4 с.

ОБОСНОВАНИЕ СТЕПЕНИ ОЧИСТКИ СТОЧНЫХ ВОД И ПРОГНОЗ КАЧЕСТВА ВОДЫ В ВОДОЕМЕ

4.4. Обосновывается необходимая степень очистки сточных вод согласно расчету, выполненному в соответствии с Правилами охраны поверхностных вод от загрязнений сточными водами. Указывается необходимая кратность разбавления сточных вод с водой водотока или водоема. Результаты расчета сводятся в табл. 4. Расчет степени очистки сточных вод дается в разд. 17. Общий объем текста - 1 - 2 с.

Таблица 4

КОЛЛЕКТОРЫ И СООРУЖЕНИЯ НА НИХ

4.5. По водоотводящим коллекторам и напорным трубопроводам хозяйственно-бытовой, производственной и дождевой канализации приводятся следующие краткие сведения (1 - 2 с.):

обоснование выбора их трассы со ссылкой на проведенные согласования, включая решения по отводу земель с перечислением выявленных при этом требований, подлежащих учету в проекте;

результаты гидравлических расчетов коллекторов и напорных трубопроводов;

результаты технико-экономических расчетов по выбору оптимальных диаметров и материала труб;

обоснование глубины укладки коллекторов и напорных трубопроводов с учетом уровня грунтовых вод и устройства оснований под трубы;

параметры искусственных сооружений по трассам: дюкеров, переходов под железными и автодорогами, камер, колодцев, пересечений, заливаемых паводковыми водами пойм;

мероприятия по защите труб от коррозии: почвенной, от воздействия грунтовых вод, перекачиваемых сточных вод.

НАСОСНЫЕ СТАНЦИИ

4.6. Приводятся следующие сведения (1 - 2 с.):

назначение насосных станций (перекачка взрывоопасных или агрессивных производственных сточных вод, бытовых, дождевых вод, канализационных осадков);

категория надежности действия насосных станций;

расчетные расходы воды, м³/ч, и требуемые напоры; графики совместной работы насосов и напорных трубопроводов; требуемая емкость приемного резервуара;

номера примененных типовых проектов насосных станций с указанием диаметра шахты и глубины заложения подводящих коллекторов, наличие аварийного выпуска и место сброса сточных вод;

насосные агрегаты (производительность, напор, число оборотов, марки электродвигателей и их мощности, количество агрегатов, в том числе рабочих);

оборудование грабельных отделений (тип, производительность оборудования, марка электродвигателей и их мощность, количество механизмов, в том числе рабочих);

возможность расширения насосной станции.

При наличии нескольких насосных станций перечисленные сведения приводятся в табличной форме.

СТАНЦИИ ОЧИСТКИ СТОЧНЫХ ВОД

4.7. Приводятся следующие данные (4 - 10 с.):

расчетные расходы и характеристики сточных вод, поступающих на очистку, по очередям строительства;

обоснование выбора методов очистки сточных вод и обработки осадков;

состав очистных сооружений с учетом очередности строительства;

технологические расчеты и описание схемы очистных сооружений. В пояснительной записке в табличной форме (табл. 5) приводятся только итоговые результаты расчетов. Расчеты хранятся в архиве проектной организации;

Таблица 5

особенности привязки типовых или повторно применяемых проектов;

места присоединений коммуникационных сетей (водопровода, теплосети и др.) к внеплощадочным сетям;

места складирования осадков, песка и отбросов;

обоснование строительства экспериментальных и других новых видов сооружений;

сведения об объектах вспомогательного назначения, располагаемых отдельно (прирельсовый склад, автобаза и др.).

ВЫПУСКИ ОЧИЩЕННЫХ СТОЧНЫХ ВОД

4.8. Указываются (0,5 - 1 с.):

местоположение выпусков, их типы и конструкции;

расчетные расходы воды по выпускам с учетом очередности строительства;

результаты гидравлических расчетов выпусков; расчетная кратность разбавления сточных вод в водоеме;

мероприятия и устройства по защите выпуска от русловых процессов.

4.9. Техническая документация по Рабочему проекту принимается по п. 3.12.

5. ГИДРОТЕХНИЧЕСКИЕ СООРУЖЕНИЯ

Рассматриваются гидроузлы с водохранилищами или водоподъемными плотинами, системы гидротранспорта и складирования хвостов и шламов, накопители для производственных сточных вод, канализационных осадков и шламов.

Водозаборные сооружения из поверхностных водоисточников, являющиеся также гидротехническими сооружениями, описываются в разд. 3, а выпуски в водотоки и водоемы - в разд. 4.

ГИДРОУЗЛЫ

Вводная часть

5.1. Кратко освещается назначение гидроузла (создание водохранилища или только подъем воды) и обосновывается необходимость его строительства. Приводятся требования к водохранилищу со стороны органов надзора (водной инспекции Минводхоза, санитарно-эпидемиологической службы, органов по охране рыбных запасов). Объем текста - 1 - 2 с.

Выбор места расположения гидроузла

5.2. Перечисляются рассмотренные варианты расположения створов гидроузлов и дается их краткая характеристика, приводятся результаты технико-экономического сравнения с учетом объемов работ по чашам водохранилищ с обоснованием выбора рекомендуемого варианта. Объем текста 3 - 5 с.

Природные условия

5.3. Приводится краткая характеристика природных условий чаши водохранилища и гидроузла по рекомендуемому варианту (топографических, геологических, гидрогеологических, гидрологических). Объем текста 3 - 5 с.

Водохозяйственные расчеты

5.4. Приводятся основные результаты гидрологических и водохозяйственных расчетов. Расчеты хранятся в архиве проектной организации. Объем текста 2 - 3 с.

Описание сооружений гидроузла

5.5. Приводятся краткие сведения о вариантах схем, составе и конструкциях сооружений гидроузла (плотин, паводкового водосброса, донного водоспуска), о технической характеристике, результатах технико-экономического сравнения с обоснованием выбора рекомендуемого варианта.

По рекомендуемому варианту описываются конструкции отдельных сооружений гидроузла и их элементов.

Определяется класс капитальности сооружений гидроузла.

Приводятся результаты лабораторных исследований модели гидроузла и его сооружений.

Указываются состав сооружений пускового комплекса, очередность и сроки строительства.

Приводятся результаты расчетов (гидравлических, гидротехнических, фильтрационных) устойчивости основных сооружений гидроузла. Расчеты хранятся в архиве проектной организации. Общий объем текста 6 - 12 с.

Подготовка чаши водохранилища

5.6. Описываются мероприятия по подготовке чаши водохранилища: инженерные, санитарные, противомалярийные, по отчуждению территории, переносу сооружений и коммуникаций из зоны затопления, вырубке леса, защите берегов от размыва, устройству защитных дамб для предотвращения затоплений территории и др. Объем текста 2 - 10 с.

Прогноз качества воды

5.7. Приводятся характеристики почв и растительности затопляемой территории и гидрохимическая характеристика водохранилища.

Рассматривается изменение условий формирования качественного состава воды при зарегулировании стока водохранилищем (с учетом морфологической характеристики, почвенного состава, условий эксплуатации чаши и биологического режима водохранилища).

На основании расчетов солевого притока и мутности дается прогноз минерализации и мутности воды в водохранилище.

Для крупных и сложных гидроузлов объем пояснительной записки может быть увеличен, а в отдельных случаях ее подразделы могут быть выделены в самостоятельные книги. Общий объем текста 10 - 20 с.

СИСТЕМЫ ГИДРОТРАНСПОРТА И СКЛАДИРОВАНИЯ ХВОСТОВ (ШЛАМОВ)

Исходные данные для проектирования

5.8. Приводятся следующие данные (1 - 2 с.):

количество хвостов (шламов), в тоннах за год, в сутки, в час;

число часов работы обогатительной фабрики в сутки;

очередность развития системы гидротранспорта и складирования хвостов (шламов), расчетные сроки эксплуатации этой системы (общие и по очередям);

расход транспортируемой пульпы, увязанный с очередностью развития, ее консистенция;

сведения об изменении расхода пульпы в течение суток при различных режимах работы производства;

сведения о физико-механических и химических свойствах хвостов (шламов), возможных пределах изменения этих свойств в зависимости от технологических отклонений, а также в процессе развития предприятия (гранулометрический состав, удельный вес грунта (насыпной), удельный вес сухого грунта, влажность, пористость, коэффициенты трения и сцепления, углы естественного откоса, коэффициенты фильтрации, водонасыщение, допустимые нагрузки).

Основные проектные решения по системе гидротранспорта и складирования хвостов (шламов)

5.9. Выбор вариантов схемы хвостового хозяйства. Кратко излагаются рассмотренные варианты принципиальных решений схем хвостового хозяйства и оборотного водоснабжения, даются технико-экономические сравнение и обоснование принятого варианта. При сравнении вариантов учитываются преимущества расположения хвостохранилища или шламохранилища, целесообразность сгущения хвостовой пульпы, расположение трасс пульпопроводов и водоводов оборотного водоснабжения, их число и диаметры, сооружения на них, число насосных станций и их насосное оборудование. Объем текста 3 - 8 с.

5.10. Хвостохранилище (шламохранилище) и сооружения на нем. Приводятся следующие сведения (5 - 10 с.):

краткая характеристика природных условий (топографических, геологических, гидрологических) площадки хвостохранилища;

краткое описание технологической схемы работы хвостохранилища или шламохранилища, начиная от напуска пульпы в него, ее распределения (замыва), и до сброса осветленной воды за его пределы;

схемы заполнения хвостохранилища по годам и этапам, а также в различные климатические периоды года (зима, лето); кривые объемов и площадей хвостохранилища по секциям (при их наличии) с таблицей результатов расчетов заполнения емкости по годам и этапам (количеств поступающих хвостов или шламов, отметок горизонтов воды и гребней, ограждающих и разделительных дамб);

класс капитальности хвостохранилища;

состав, обоснование выбора и описание отдельных сооружений и элементов хвостохранилища (ограждающих и разделительных дамб, разводящих пульпопроводов, выпусков, аварийных сбросов, водозаборных и водосбросных сооружений, сооружений по отводу поверхностных вод, контрольно-измерительной аппаратуры), результаты гидравлических, гидротехнических и статических расчетов;

данные водного баланса хвостохранилища по характерным периодам года (приток воды в накопитель, расчеты потерь на фильтрацию и испарение, количество забираемой и сбрасываемой воды);

данные по осветлению пульпы в хвостохранилище (требования к степени осветления пульпы, результаты расчетов ее осветления при различных этапах зашламования в увязке со схемой заполнения хвостохранилища).

обоснование выбора схемы отвода поверхностных вод и результаты соответствующих гидрологических и гидравлических расчетов. При пропуске поверхностных вод через чашу хвостохранилища приводятся согласования с органами санитарного и рыбохозяйственного надзора, а также другими заинтересованными организациями;

мероприятия против пыления хвостохранилища;

мероприятия по подготовке чаши хвостохранилища (шламохранилища): отчуждение территории, перенос сооружений и коммуникаций; вопросы, связанные с рекультивацией земель; прогноз подъема уровня грунтовых вод; соображения по рекультивации хвостохранилища;

противофильтрационные мероприятия (описание рассмотренных специальных противофильтрационных мероприятий с учетом их эффективности и технико-экономического обоснования, однослойные, двухслойные, пленочные, грунтовые экраны, завесы).

Пульпонасосные станции

5.11. Кратко излагаются конструктивные и технологические решения по каждой станции (габариты), основные и вспомогательные помещения, монтажные площадки, технологическое оборудование, гидроуплотнение сальников, взмучивание осадка в зумпфах, регулирование работы системы при неравномерности поступления пульпы, арматура, подъемно-транспортное оборудование, контрольно-измерительная аппаратура, опорожнение пульпопроводов, аварийные емкости). Объем текста 1 - 3 с.

Магистральные пульпопроводы

5.12. Приводятся (2 - 4 с.):

краткое описание трассы магистральных пульпопроводов с указанием числа ниток по очередям строительства, с выделением рабочих и резервных ниток; материала труб и мероприятий по защите их от истирания;

краткое описание искусственных сооружений по трассе пульпопроводов (пересечений с инженерными сооружениями, водотоками, аварийных емкостей для опорожнения, дорог для эксплуатации пульпопроводов);

расчетные расходы пульпы по системе в целом и на одну нитку пульпопровода, диаметры пульпопроводов с учетом очередей развития, режимов работы предприятия и системы;

гидравлические показатели на основании расчетов по пульпопроводам, фактические и критические скорости, удельные потери напора, суммарные линейные и общие потери напора.

Расчеты хранятся в архиве проектной организации.

Сооружения системы оборотного водоснабжения хвостового хозяйства

5.13. Дается обоснование и краткое описание технологических и конструктивных решений по запроектированным сооружениям (водосбросным, водозаборным и водоотводящим сооружениям, насосным станциям и их оборудованию, водоводам и сооружениям на них, диаметрам водоводов, материалу труб). Объем текста 3 - 5 с.

Данные по эксплуатации хвостового хозяйства

5.14. Кратко излагаются основные положения по эксплуатации системы гидротранспорта и складирования хвостов или шламов в летние и зимние периоды (специфика эксплуатации пульпонасосных станций, магистральных и разводящих пульпопроводов и сооружений на них, наращивание ограждающих и разделительных дамб, дренаж, защита от пыления).

Освещается эксплуатация водосбросных сооружений.

Намечаются режимные наблюдения за состоянием сооружений, предпаводковые мероприятия и т.д. Объем текста 2 - 3 с.

НАКОПИТЕЛИ СТОЧНОЙ ВОДЫ, ОСАДКОВ И ШЛАМОВ

5.15. Кратко излагается целевое назначение накопителей (для каких сточных вод, осадков, шламов).

Указывается местоположение накопителей по рассматриваемым вариантам, даются их краткая характеристика, результаты технико-экономического сравнения и обоснования выбора рекомендуемого варианта, по которому приводятся:

краткие итоги изыскательских работ, проведенных для обоснования выбора проекта накопителя (топографических, геологических, гидрологических);

информация о рекомендациях научно-исследовательских организаций, учитываемых в проекте;

описание технологической схемы накопителя, режим его работы, система подачи осадков (шламов) и отвода осветленной воды;

описание рассмотренных вариантов специальных противофильтрационных мероприятий с учетом их эффективности и технико-экономического обоснования (однослойные, двухслойные, пленочные, грунтовые экраны, завесы);

основные технические параметры и конструктивные решения накопителя и связанных с ним сооружений (шламопроводов, дамб, сбросных сооружений, перепусков, насосных станций, экранов, завес);

контрольно-измерительные приборы, устанавливаемые на земляных сооружениях, сведения о размещении контрольно-наблюдательных скважин:

результаты основных расчетов (гидротехнических, статических, фильтрационных).

Расчеты хранятся в архиве проектной организации. Объем текста 3 - 5 с.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ПО РАБОЧЕМУ ПРОЕКТУ

5.16. Объем технической документации по Рабочему проекту принимается в соответствии с п. 3.12.

Гидротехнические, статические и ряд гидравлических расчетов сооружений по утверждаемой части, как правило, не представляются.

6. МЕХАНИЧЕСКОЕ ОБОРУДОВАНИЕ

Подбор механического оборудования, обоснование необходимости приобретения оборудования по импорту, оценка прогрессивности нового оборудования по сравнению с традиционным оборудованием приводятся в соответствующих технологических разделах Проекта.

В данном разделе должны быть освещены следующие вопросы (1 - 3 с.):

назначение и характеристика грузоподъемного оборудования;

механизация трудоемких процессов;

исходные требования на разработку оборудования индивидуального изготовления, включая нетиповое и нестандартизированное, составленные в соответствии с ГОСТ 15.001-73*. Эти требования должны определять назначение и область применения оборудования, технико-экономическую целесообразность его выпуска, условия эксплуатации, технические параметры, характеристику и др.

7. ТЕПЛОСНАБЖЕНИЕ, ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

7.1. Перечисляются следующие материалы и документы, положенные в основу проектирования:

задания технологических отделов с указанием проектируемых объектов, расхода горячей воды или пара на технологические нужды, количества вредных или взрывопожароопасных газов, паров, пыли, выделяющихся в рабочей зоне помещений, источника теплоснабжения (наружные тепловые сети, собственная котельная);

генплан с коммуникациями, технологические и архитектурно-строительные чертежи проектируемых зданий и сооружений;

технические условия энергоснабжающей организации на присоединение к тепловым сетям или на строительство котельной;

действующие строительные нормы и правила, включая ведомственные (согласованные Госстроем СССР), использованные в проекте.

Приводятся необходимые данные по расчетным параметрам наружного воздуха.

При необходимости проектирования кондиционирования указываются специализированные организации, выполняющие соответствующий проект.

ТЕПЛОВЫЕ НАГРУЗКИ

7.2. Расходы тепла по зданиям и сооружениям на различные нужды даются в табличной форме (табл. 6). Обосновывающие расчеты хранятся в архиве проектной организации.

Таблица 6

Указывается, какие теплоносители (горячая вода, пар), с какими перепадами температур применяются для отопления, вентиляции, горячего водоснабжения и технологических нужд.

КОТЕЛЬНАЯ

7.3. Указываются назначение котельной (отопительная, отопительно-производственная), теплоносители и их параметры, вид и марка топлива, его месторождение (по указанию заказчика), дается ссылка на разрешение Госплана СССР на отпуск топлива, тип котлов, их количество, теплопроизводительность котлов.

Описывается технологическая схема котельной с указанием вида водоподготовки, способа хранения и доставки топлива, тягодутьевая схема.

Дается таблица с указанием расходов тепла, максимального часового, суточного и годового по видам теплоносителей (форма таблицы произвольная). Указывается годовой расход топлива.

ТЕПЛОВЫЕ СЕТИ

7.4. Указываются расположение тепловых пунктов (ЦТП, ИТП), где и как осуществляется приготовление горячей воды на хозяйственно-бытовые и технологические нужды, тип прокладки тепловой сети (надземная, канальная), арматура, трубы, компенсаторы.

Описываются принятые конструкции теплоизоляции, покровного слоя, антикоррозионной защиты. Трасса тепловых сетей наносится на сводном плане коммуникаций.

ОТОПЛЕНИЕ

7.5. В табличной форме (табл. 7) приводятся принятые системы отопления (однотрубные вертикальные или горизонтальные, бифилярные, горизонтальные с редукционными вставками и т.п.).

Таблица 7

Указываются принятые термические сопротивления ограждающих конструкций зданий.

ВЕНТИЛЯЦИЯ

7.6. Принятые конструктивные решения систем вентиляции приводятся в табл. 7.

Также в табличной форме даются нормативные кратности воздухообменов (табл. 8) и характеристики отопительно-вентиляционных систем (табл. 9). При необходимости в тексте приводятся расчеты воздухообменов по вредным веществам, по влаговыделениям и тепловыделениям.

Таблица 8

Таблица 9

Продолжение табл. 9

Продолжение табл. 9

Указываются мероприятия по защите воздуховодов и оборудования от коррозии, уменьшению шума от отопительно-вентиляционных установок, защите атмосферного воздуха (очистка воздуха от вредных веществ перед выбросом в атмосферу).

На строительные чертежи вместе с другими коммуникациями наносятся в одну линию воздуховоды; квадратиками показываются вентиляционные установки. Отопительно-вентиляционное оборудование приводится в экспликации технологического оборудования.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ПО РАБОЧЕМУ ПРОЕКТУ

7.7. Объем технической документации в основном сохраняется, как и для стадии «Проект».

8. ВНУТРЕННИЕ ВОДОПРОВОД, ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ, КАНАЛИЗАЦИЯ

В соответствии с нормами проектирования внутренних водопровода, горячего водоснабжения и канализации зданий и на основе учета потребностей воды на технологические нужды определяются расчетные расходы и качество потребляемой холодной воды (питьевой или другого назначения), количество сточных вод и их загрязненность, а также требуемые расходы горячей воды хозяйственно-бытового назначения (в том числе и питьевой) и для технологических нужд. Устанавливаются температура и качество горячей воды. При необходимости устройства внутреннего противопожарного водопровода предусматриваются расходы воды на пожаротушение.

Указываются системы внутреннего водопровода (хозяйственно-питьевой, производственный, противопожарный, объединенный), обосновывается выбор принятых в Проекте систем. Учитывается целесообразность водооборота для системы производственного водопровода.

Кратко описывается схема внутреннего водопровода, включая насосные и смесительные установки при их наличии.

Приводятся сведения о системе внутренней канализации (бытовая, производственная, объединенная, а в отдельных случаях и внутренние водостоки) и кратко описывается ее схема, включая местные установки для очистки и перекачки сточных вод.

Внутреннее горячее водоснабжение зданий и сооружений, как правило, базируется на централизованном теплоснабжении (см. разд. 7), в связи с этим освещаются принципы присоединения сети внутреннего горячего водоснабжения к водяным тепловым сетям (при паровых тепловых сетях - через пароводонагреватели). Обосновывается тип разводки трубопроводов горячей воды (нижняя, верхняя), описывается схема внутреннего горячего водоснабжения, включая оборудование.

Освещаются мероприятия по автоматизации систем горячего водоснабжения (терморегулирующие устройства, регулирование расхода воды и др.).

Отмечаются дополнительные мероприятия в Проекте внутренних водопровода, горячего водоснабжения, канализации, учитывающие особые природные условия.

В Рабочем проекте в пояснительной записке по данному разделу ограничиваются более сжатой информацией, чем для стадии «Проект». Объем текста 1 - 2 с.

9. ЭЛЕКТРОСНАБЖЕНИЕ, ЭЛЕКТРООБОРУДОВАНИЕ, АВТОМАТИЗАЦИЯ, ТЕХНОЛОГИЧЕСКИЙ КОНТРОЛЬ, ДИСПЕТЧЕРИЗАЦИЯ, СВЯЗЬ

ОБЩИЕ ПОЛОЖЕНИЯ

9.1. Перечисляются исходные данные, послужившие основанием для разработки раздела (задание технологов, технические условия электросистемы и т.д.), со ссылками на приложения.

Указывается, какие проектные работы выполняются по данному разделу и какие передаются специализированным организациям (внешнее электроснабжение, внеплощадочные устройства связи, АСУ ТП и др.).

При выпуске электротехнической части Проекта отдельной книгой приводятся краткие сведения о составе проектируемых зданий и сооружений.

Дается классификация зданий, сооружений и отдельных помещений по условиям среды (взрывоопасность, пожароопасность, химическая активность среды).

Приводятся данные об использовании повторно применяемых и типовых проектов. Объем текста 0,5 - 1 с.

ХАРАКТЕРИСТИКА ПОТРЕБИТЕЛЕЙ ЭЛЕКТРОЭНЕРГИИ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЕЙ

9.2. Приводятся (1 - 2 с.):

перечень основных потребителей электроэнергии и их характеристика;

требования по условиям технологии и обеспечения надежности электроснабжения к отдельным группам электроприемников;

данные, определяющие выбор типа и исполнения электроприводов (в частности, отмечается необходимость регулирования производительности насосных агрегатов);

характеристика основных электродвигателей по типу (асинхронные или синхронные), мощности, напряжению, исполнению (открытые, закрытые, взрывобезопасные).

При нескольких вариантах электроприводов приводятся необходимые обоснования и технико-экономические расчеты для выбора оптимального варианта.

ЭЛЕКТРОСНАБЖЕНИЕ

9.3. На основании имеющихся технических условий энергосистемы и других документов приводятся краткие сведения по внешнему электроснабжению, необходимые для проектирования внутриплощадочного электроснабжения (источники питания, их напряжение, расположение, обеспечение ими требуемой надежности и т.п.).

Приводятся сведения по схеме питания отдельных узлов нагрузок на расчетном этапе и с учетом их дальнейшего развития со ссылкой на принципиальную схему электроснабжения (при ее наличии).

Описываются мероприятия, направленные на обеспечение надежности и бесперебойности работы сооружений (присоединение ответственных электроприемников к разным секциям шин высокого и низкого напряжения, питание секции РУ от разных трансформаторов подстанций, АВР на шинах РУ 6 - 10 кВ), работы КТП, распределительных щитов 380/220 В. Описывается применение комплектного электрооборудования.

В необходимых случаях выполняются расчеты уровня и колебания напряжения на шинах подстанций при пуске электродвигателей и резкопеременной нагрузке.

В тех случаях, когда для площадки предусматривается собственная питающая трансформаторная подстанция напряжением 35-110/6-10 кВ, эти расчеты выполняются организацией, составляющей проект подстанции. Объем текста 0,5 - 1 с.

ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ НАГРУЗОК, ВЫБОР ЧИСЛА И МОЩНОСТИ ТРАНСФОРМАТОРОВ

9.4. Составляется таблица основных технических показателей (табл. 10) и расчетных нагрузок. Таблица расчетных нагрузок к проекту не прилагается, хранится в архиве.

Таблица 10

В табл. 10 приводятся итоговые данные расчета нагрузок на шинах 0,4 - 6 - 10 кВ и данные о расходе электроэнергии. Объем текста 1 - 2 с.

КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ

9.5. Компенсирующие устройства принимаются в соответствии с действующей инструкцией по компенсации и техническими условиями энергосистемы.

Приводятся результаты выбора батарей статических конденсаторов и их расположение.

Высказываются соображения об автоматическом регулировании мощности конденсаторной установки.

токи короткого замыкания, ВЫБОР АППАРАТУРЫ И КАБЕЛЕЙ

9.6. Производится расчет токов короткого замыкания в питающей сети 6 - 10 кВ для точек, удаленных от генерирующей станции (в случае, если системой задано значение периодической составляющей тока короткого замыкания), омическим методом или методом приведения сопротивления к базисной мощности.

Расчет производится с учетом подпитки от высоковольтных электродвигателей. Результаты расчета токов и мощности короткого замыкания приводятся в тексте записки. Расчет хранится в архиве проектной организации.

По данным расчета приводятся сведения о выборе и проверке аппаратуры, шин и кабелей по условиям динамической и термической устойчивости в соответствии с требованиями ПУЭ. Объем текста 0,5 - 1 с.

РЕЛЕЙНАЯ ЗАЩИТА И ОПЕРАТИВНЫЙ ТОК

9.7. Перечисляются виды релейной защиты, предусмотренной на различных отходящих от РУ 6 - 10 кВ фидерах (электродвигателей, трансформаторов, воздушных и кабельных линий), и на секционных масляных выключателях, выполняются расчеты максимальной токовой защиты.

Указываются источники питания оперативного тока основных электроприемников, их напряжение и размещение. Объем текста 0,5 с.

ИЗМЕРЕНИЕ И УЧЕТ ЭЛЕКТРОЭНЕРГИИ

9.8. Приводятся принятый объем электрических измерений и учета электроэнергии с указанием мест подключения приборов учета к первичному или вторичному напряжению (сведения нужны для технико-экономических расчетов). Объем текста 0,5 с.

СИЛОВОЕ ЭЛЕКТРООБОРУДОВАНИЕ

9.9. Описывается основное электрооборудование, устанавливаемое на сооружениях.

Выбирается пускорегулирующая аппаратура электродвигателей, станций управления и блоки разного назначения и приводятся соображения об их размещении.

Указываются марки выбранных проводов и кабелей. Объем текста 0,5 - 1 с.

ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ

9.10. Дается характеристика принципиальных решений по электрическому освещению зданий и сооружений: виды освещения, напряжение осветительной сети и ламп, схема питающей сети, управление освещением, конструктивное выполнение сети.

Приводятся показатели электрического освещения в графах таблицы основных технических показателей (см. табл. 10).

Даются решения по освещению территории с выбором опор, светильников и по управлению наружным освещением.

Рассматриваются условия обслуживания светильников. Объем текста 0,5 с.

УПРАВЛЕНИЕ И АВТОМАТИЗАЦИЯ

9.11. Приводятся данные о предлагаемой структурной схеме управления и системе обслуживания установок (с постоянным присутствием дежурного персонала или «на замке»).

Подробное описание системы диспетчерского управления приводится в п. 9.13.

Указываются основные технические решения по автоматизации и регулированию, выбору систем регулирования с кратким обоснованием их.

Обосновывается целесообразность принятых технических решений и в необходимых случаях выполняются расчеты эффективности капитальных затрат на автоматизацию отдельных узлов.

Рассматриваются вопросы автоматизации электроприводов, схемы пуска, а при необходимости - и самозапуска электродвигателей основных насосных агрегатов.

Приводятся результаты расчетов, обосновывающих возможность самозапуска (по условиям электроприводов и системы электроснабжения).

Для электроприводов насосных агрегатов с регулированием скорости вращения определяется необходимая степень регулирования, приводятся результаты технико-экономических расчетов, обосновывающих экономическую целесообразность введения регулирования, производится выбор оборудования. Объем текста 1 - 3 с.

ТЕХНОЛОГИЧЕСКИЙ КОНТРОЛЬ

9.12. Даются основные технические решения по технологическому контролю, выбору систем приборов с кратким обоснованием.

Приводятся соображения об источниках питания приборов. Объем текста 0,5 - 1 с.

ДИСПЕТЧЕРИЗАЦИЯ (ТЕЛЕМЕХАНИЗАЦИЯ)

9.13. Кратко описывается принятая в проекте структура централизованного (диспетчерского) управления и контроля сооружений водоснабжения и канализации.

Описывается схема диспетчерского управления, сигнализации и измерений. В целях сокращения объема текстового материала схема приводится на чертеже технологической или структурной схемы диспетчеризации.

Обосновывается целесообразность принятия в проекте технических средств диспетчеризации (в необходимых случаях выполняются расчеты эффективности капитальных затрат).

Описывается оборудование диспетчерских и контролируемых пунктов (устройства ТУ-ТС-ТИ, диспетчерские щиты и пульты, аппаратура питания устройств телемеханики и т.д.). Объем текста 1 - 3 с.

ВНУТРИПЛОЩАДОЧНАЯ СВЯЗЬ

9.14. Кратко описываются принимаемые в проекте устройства связи, сигнализации, радиофикации и часификации.

Приводится таблица размещения абонентного оборудования в проектируемых сооружениях (форма таблицы произвольная). Объем текста 0,5 - 1 с.

КОНСТРУКТИВНОЕ ВЫПОЛНЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ

9.15. Приводятся соображения по конструктивному выполнению и размещению всех элементов электрооборудования, КИП, автоматизации и диспетчеризации, о которых говорилось выше: РУ 6 - 10 кВ, ТП и КТП, распределительных щитов, щитов станций управления, щитов и пультов управления и т.д.

Дается краткая характеристика конструктивного выполнения внутриплощадочных сетей 6 - 10 кВ и 380/220 В и контрольных кабелей, намечаемых проектом. Объем текста 0,5 с.

МОЛНИЕЗАЩИТА И ЗАЩИТА ОТ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА

9.16. Приводится классификация проектируемых сооружений по молниезащитным мероприятиям в соответствии с СН 305-77.

Описываются решения по молниезащите и конструктивному выполнению молниезащитных устройств.

Приводятся итоги расчетов защитной зоны и мониеотводов (с учетом объединения молниезащитного и защитного заземления).

Рассматриваются мероприятия по защите сооружений от вторичных проявлений молнии: электростатической и электромагнитной индукции и от заноса высоких потенциалов. Даются ссылки на типовые чертежи узлов заземления. Объем текста 0,5 - 1 с.

ЗАЗЕМЛЕНИЕ И ЗАНУЛЕНИЕ

9.17. Указывается, для каких сетей (какого напряжения) проектируются заземление и зануление.

Приводится требуемое нормами сопротивление растеканию.

Приводятся расчетные данные заземлителей и сети заземления.

Описывается конструктивное выполнение устройств защитного заземления внутри зданий.

Даются рекомендации по использованию в качестве заземлителей подземных элементов зданий (железобетонных оснований колонн), металлических трубопроводов и т.п. Объем текста 0,5 с.

КАБЕЛЬНЫЕ ЛИНИИ 6 - 10 кВ

9.18. Указывается назначение линии и дается ссылка на исходные данные (материалы изысканий, согласований и т.д.).

Приводятся соображения о конструктивном выполнении кабельной линии. Объем текста 0,5 - 1 с.

ВОЗДУШНЫЕ ЛИНИИ 6 - 10 кВ

9.19. Указывается назначение линии и дается ссылка на исходные данные (материалы изысканий, согласований и т.д.).

Приводятся результаты электрического и механического расчетов воздушной линии.

Даются сведения о конструктивном выполнении линии, устройстве пересечений с инженерными сооружениями, необходимых переустройствах существующих сооружений, защите линии и подходов к подстанциям от атмосферных перенапряжений.

Для крупных объектов (при стоимости воздушных или кабельных линий более 50 тыс. руб.) приводятся данные по организации строительно-монтажных работ.

Материалы расчета ЛЭП к Проекту не прикладываются, а хранятся в архиве проектной организации. Объем текста 0,5 - 1 с.

НОВЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ

9.20. Приводятся в разд. 9 при выпуске электротехнической части отдельной книгой и в разд. 13 при выпуске Проекта общей книгой.

Кратко описываются новые технические решения, принятые в данном разделе.

Указывается источник информации, откуда заимствованы эти решения (результаты работ научно-исследовательских институтов, техническая литература, авторские свидетельства, патенты и т.д.).

Указывается номер авторского свидетельства или заявки.

Приводятся результаты проверки новых технических решений на патентоспособность и на патентную чистоту (соответствующие документы даются в приложении).

Сообщается ожидаемый экономический эффект от внедрения новых технических решений.

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ПО РАБОЧЕМУ ПРОЕКТУ

9.21. Для Рабочего проекта в пояснительной записке сохраняются те же позиции, что и для стадии «Проект».

Если разработка отдельных технических решений (например, диспетчеризации, автоматизации и др.) не требуется, содержание пояснительной записки и чертежей соответственно сокращается как на стадии «Проект», так и на стадии «Рабочий проект».

10. АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ

ИСХОДНЫЕ ДАННЫЕ

10.1. Дается ссылка на разд. 2, в котором приводится ряд исходных данных: местоположение рассматриваемых объектов, климатическая характеристика, геологические и гидрогеологические условия района строительства и др.

Оцениваются природные факторы для обоснования оптимального расположения площадок и сооружений, формирования генеральных планов, выбора объемно-планировочных и конструктивных решений зданий и сооружений, выявления необходимости и способов инженерной подготовки площадок строительства.

Перечисляются основные нормативные документы, на основании которых разработаны архитектурно-планировочные и конструктивные решения.

Приводятся сведения о технических условиях на строительство с указанием их разработчика и даты выпуска и о территориальных каталогах строительных изделий. Перечисляются основные строительные материалы, используемые для строительства. В случае необходимости обосновываются требования к освоению и выпуску предприятиями стройиндустрии индивидуальных или типовых изделий, отсутствующих в каталогах, а также к приобретению новых видов материалов.

При недостаточности необходимых исходных данных и проектных материалов указывается, какие дополнительные изыскания и проработки должны быть выполнены до разработки рабочих чертежей. Объем текста 0,5 - 1,5 с.

ИНЖЕНЕРНАЯ ПОДГОТОВКА ТЕРРИТОРИИ

10.2. В зависимости от природных факторов, геологических и гидрогеологических условий по каждой строительной площадке освещаются принятые в проекте способы инженерной подготовки территории (удаление слабых грунтов, подъем территории за счет намыва или насыпи, срезка грунтов).

Дается ссылка на разд. 11 «Организация строительства», в котором приводится баланс земляных масс, указываются места складирования грунта и расположения карьеров.

Описываются методы снижения или полной ликвидации просадочных свойств грунтов оснований, осушения и другие решения. При необходимости устройства насыпей описываются предшествующие работы по удалению почвенного слоя с временным его складированием для последующего использования, приводятся расчетные физические характеристики насыпных грунтов и способы их уплотнения.

Если проектирование отдельных видов работ выполняется специализированными проектными организациями (укрепление оснований, намыв), на это указывается в записке и приводятся основные физические характеристики искусственных оснований по данным этих организаций.

ГЕНЕРАЛЬНЫЕ ПЛАНЫ. ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА

10.3. Описываются принципиальные решения генеральных планов каждой площадки сооружений, влияние природных условий на эти решения. Указывается, как в компоновке генерального плана реализованы основные архитектурные требования (расположение зданий и сооружений, определяющих архитектурно-эстетический облик площадки в целом), какие предусмотрены удобства обслуживания сооружений и обеспечены санитарно-гигиенические требования для эксплуатационного персонала, в частности, оптимальное расположение административно-бытовых зданий, лабораторных, гардеробных и иных помещений.

Отмечается полнота обеспечения технологических требований к размещению зданий и сооружений. Приводятся сведения о трассировке и конструкциях автомобильных дорог, их связи с внешними дорогами, сведения о железнодорожных вводах на площадки.

Указываются плотность застройки и мероприятия, способствующие сокращению площади застройки.

Излагаются общие принципы организации рельефа на площадках строительства, отвода атмосферных вод, устройства водоотводящих канав, использования природного рельефа. Перечисляются мероприятия, учтенные при разработке вертикальной планировки в связи с особыми грунтовыми условиями.

БЛАГОУСТРОЙСТВО

10.4. Описываются принятые в проекте виды благоустройства территории, размещение лестниц для подъема на обвалования и насыпи, дорожек, площадок для стоянки и разворота автомашин, места отдыха, принципы наружного освещения, озеленения и ограждения площадок. Перечисляются предусмотренные проектом малые архитектурные формы.

ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ И АРХИТЕКТУРНЫЕ РЕШЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

10.5. Обосновываются разработка индивидуальных проектов зданий и сооружений, изменения строительной части привязываемых типовых и повторно применяемых проектов.

Описывается унификация объемно-планировочных и конструктивных решений с выбором пролетов и высот помещений, а также строительных изделий как в пределах отдельных площадок, так и объекта в целом. Особое внимание уделяется блокировке зданий и сооружений с указанием причин, препятствовавших блокировке в отдельных случаях.

Указываются особенности архитектурно-планировочных решений, вызванные природными условиями строительства.

Перечисляются мероприятия, предусмотренные для уменьшения теплопотерь (снижение отапливаемой кубатуры зданий, сокращение площади окон, утолщение ограждающих конструкций, применение эффективных утеплителей).

Кратко излагаются принципы архитектурного решения фасадов и интерьеров зданий и описывается использование инженерных сооружений как высотных (трубы, башни, мачты), так и открытых емкостных, для создания архитектурно-эстетического облика площадки.

Описываются приемы, с помощью которых архитектурные решения фасадов зданий, принятых по различным типовым и повторным проектам, приводятся к общему стилю. Отмечается соответствие архитектурно-планировочных решений требованиям Положения об оценке качества проектной документации для строительства (М.: Госстрой СССР, ГКНТ СССР, 1985).

Излагаются принципы размещения производственных, вспомогательных и подсобных помещений в зданиях и связи их между собой.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

10.6. При необходимости устройства специальных оснований зданий и сооружений дополнительно к инженерной подготовке территории в проекте описываются принятые конструкции и методы выполнения этих оснований (местное закрепление естественных грунтов, устранение или снижение неблагоприятных свойств пучинистых, набухающих или просадочных грунтов и др.). Рассматриваются варианты устройств искусственных оснований и фундаментов, их технико-экономические сравнения и обоснование принятого решения.

Кратко излагаются принципы конструктивных решений зданий и сооружений, указываются отдельные особенности конструкций. Обосновывается применение монолитного и сборного железобетона, стен и перегородок из каменных материалов. Отдельно описываются конструктивные решения, вызванные особыми природными условиями строительства.

Сведения по каждому зданию и сооружению с конструктивной поэлементной характеристикой сводятся в табл. 11.

Для каждой из проектируемых площадок станций очистки составляется самостоятельная таблица. При небольших площадках допускается общая таблица с выделением каждой площадки подзаголовком. В таблице указывается материал конструкций (сборный или монолитный железобетон и его марки, сталь, дерево, кладочные стеновые материалы с указанием марок кирпича и камня), а также серии примененных типовых изделий и их марки. Для легких бетонов указываются плотность и вид бетона. Перечисляются также ГОСТы и типовые серии, по которым приняты изделия для заполнения дверных и оконных проемов и ворот.

В таблицу заносятся все здания и сооружения, включая и сооружения на коммуникациях (сетях). Если в здании расположены емкостные сооружения, то после наименования здания и всех сведений по нему перечисляются встроенные емкости с характеристикой каждой.

Пример заполнения таблицы строительной характеристики зданий и сооружений приводится ниже. Даются сведения о материалах трубопроводов, условиях их прокладки, основаниях.

При наличии вариантов планировочных, компоновочных и конструктивных решений они сопоставляются с рекомендуемыми решениями.
