ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОНТРГАЙКИ
КОНСТРУКЦИЯ
ГОСТ 15803-76
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
Соединения
трубопроводов резьбовые
КОНТРГАЙКИ
Конструкция
Threaded
pipeline connections. Counernuts.
Construction
|
ГОСТ
15803-76
|
Дата введения 01.01.78
1. Настоящий стандарт распространяется на контргайки
для резьбовых соединений трубопроводов общемашиностроительного применения.
Все требования
настоящего стандарта являются обязательными.
Стандарт
может быть использован для сертификации с объемами и методами сертификационных
испытаний по ГОСТ
15763.
(Измененная редакция, Изм. №
3).

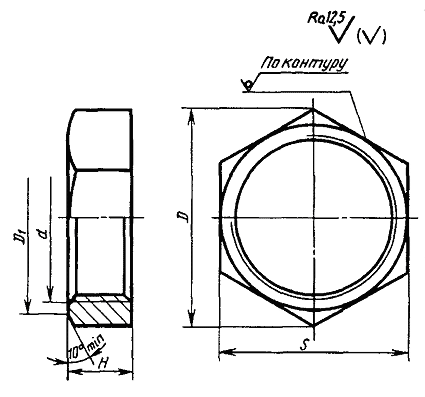

2. Конструкция и основные размеры контргаек должны
соответствовать указанным на чертеже и в таблице.
Примечание. D1 = (0,9 ÷ 0,95) S.
Размеры в
мм
|
Резьба d
|
D
|
H
|
S
|
Масса, 1000 шт., кг
|
|
Номин.
|
Пред. откл.
|
|
М12´1,5
|
19,6
|
- 0,8
|
6
|
17
|
7
|
|
М14´1,5
|
21,9
|
19
|
8
|
|
М16´1,5
|
25,4
|
- 0,9
|
22
|
11
|
|
М18´1,5
|
27,7
|
24
|
12
|
|
М20´1,5
|
31,2
|
- 1,0
|
27
|
16
|
|
М22´1,5
|
34,6
|
7
|
30
|
23
|
|
М24´1,5
|
36,9
|
- 1,1
|
32
|
25
|
|
М26´1,5
|
41,6
|
- 1,3
|
8
|
36
|
40
|
|
(М27´2)
|
|
М30´2
|
47,3
|
41
|
49
|
|
М36´2
|
53,1
|
- 1,4
|
9
|
46
|
62
|
|
М42´2
|
57,7
|
- 1,5
|
50
|
71
|
|
М45´2
|
63,5
|
- 1,7
|
55
|
77
|
|
М52´2
|
75,0
|
- 1,8
|
10
|
65
|
112
|
Примечания
1. Значения, приведенные в скобках, применять не
рекомендуется.
2. Масса указана для
справок.
Пример
условного обозначения
контргайки с резьбой М30´2:
Контргайка
М30 ГОСТ 15803-76
(Измененная редакция, Изм.
№1, 3).
3. Технические требования, приемка, методы испытаний,
упаковка, транспортирование и хранение - по ГОСТ 15763.
(Измененная редакция, Изм. №
3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом 155 «Соединения трубопроводов
общемашиностроительного применения»
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета
стандартов Совета Министров СССР от 21.05.76 № 1245
Изменение № 3. Принято Межгосударственным Советом по стандартизации,
метрологии и сертификации (протокол № 8 от 12.10.95)
За принятие проголосовали:
|
Наименование государства
|
Наименование национального органа по
стандартизации
|
|
Республика Белоруссия
|
Белстандарт
|
|
Республика Казахстан
|
Госстандарт Республики
Казахстан
|
|
Республика Молдова
|
Молдовастандарт
|
|
Российская Федерация
|
Госстандарт России
|
|
Республика Таджикистан
|
Таджикский
государственный центр по стандартизации, метрологии и сертификации
|
|
Туркменистан
|
Туркменглавгосинспекция
|
|
Украина
|
Госстандарт Украины
|
3. ВЗАМЕН ГОСТ 15803-70
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ
ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка
|
Номер пункта
|
|
ГОСТ 15763-91
|
1, 3
|
5. Ограничение срока действия
снято по протоколу № 7-95 Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (январь 1998 г.) с Изменениями № 1, 2, 3, утвержденными в
декабре 1978 г., июле 1982 г., августе 1996 г. (ИУС 12-78, 11-82, 11-96)
