ГОСТ 16890-71
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛИТЫ К СКАЛЬЧАТЫМ КОНСОЛЬНЫМ КОНДУКТОРАМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛИТЫ К СКАЛЬЧАТЫМ КОНСОЛЬНЫМ КОНДУКТОРАМ
Конструкция
Plates for knee rack-and-pinion-operated
jigs. Design
|
ГОСТ
16890-71
|
Дата
введения 01.07.72
1. Настоящий стандарт
распространяется на плиты, предназначенные для скальчатых консольных
кондукторов с конусным и пневматическим зажимами.
2. Плиты должны изготовляться трех
типов:
А - без отверстий под
установочные пальцы;
Б - с отверстиями под
установочные пальцы;
В - угловые.
3. Конструкция и размеры плит
должны соответствовать указанным на черт. 1-3 и в табл. 1-3.
Таблица 1
Размеры,
мм
|
Обозначения плит
|
Применяемость
|
Исполнение
|
А ± 0,01
|
В
|
L
|
H
|
А1 ± 0,05
|
D
|
d Н7
|
d1
|
h
|
h1
|
l
|
l1
|
l2
|
l3
|
r
|
r1
|
s
|
s1
|
Масса, кг ≈
|
|
7030-1161
|
|
1
|
50
|
90
|
110
|
22
|
10
|
40
|
16
|
13
|
12
|
-
|
80
|
-
|
-
|
-
|
16
|
-
|
-
|
-
|
1,28
|
|
7030-1162
|
|
2
|
110
|
67
|
-
|
12
|
1,64
|
|
7030-1163
|
|
1
|
70
|
135
|
25
|
15
|
16
|
100
|
-
|
-
|
-
|
2,01
|
|
7030-1164
|
|
2
|
130
|
90
|
-
|
12
|
2,26
|
|
7030-1165
|
|
1
|
90
|
158
|
30
|
18
|
20
|
22
|
5
|
120
|
-
|
-
|
18
|
-
|
10
|
10
|
3,33
|
|
7030-1166
|
|
2
|
160
|
110
|
100
|
12
|
3,98
|
|
7030-1167
|
|
1
|
110
|
173
|
36
|
50
|
18
|
130
|
-
|
-
|
20
|
-
|
4,62
|
|
7030-1168
|
|
2
|
190
|
120
|
110
|
16
|
5,28
|
|
7030-1169
|
|
3
|
95
|
5,00
|
|
7030-1170
|
|
1
|
140
|
198
|
22
|
155
|
-
|
-
|
-
|
25
|
-
|
6,10
|
|
7030-1171
|
|
2
|
210
|
150
|
130
|
16
|
6,62
|
|
7030-1172
|
|
3
|
110
|
6,00
|
|
7030-1173
|
|
1
|
160
|
225
|
20
|
28
|
180
|
-
|
-
|
-
|
-
|
12
|
12
|
9,12
|
|
7030-1174
|
|
2
|
240
|
160
|
150
|
16
|
10,27
|
|
7030-1175
|
|
3
|
120
|
9,50
|
|
7030-1176
|
|
1
|
200
|
260
|
290
|
40
|
60
|
25
|
22
|
240
|
-
|
-
|
-
|
30
|
-
|
14,75
|
|
7030-1177
|
|
2
|
300
|
220
|
200
|
16
|
17,33
|
|
7030-1178
|
|
3
|
140
|
16,00
|
Пример
условного обозначения плиты типа А, исполнения 1, размером А = 50 мм:
Плита
7030-1161 ГОСТ 16890-71

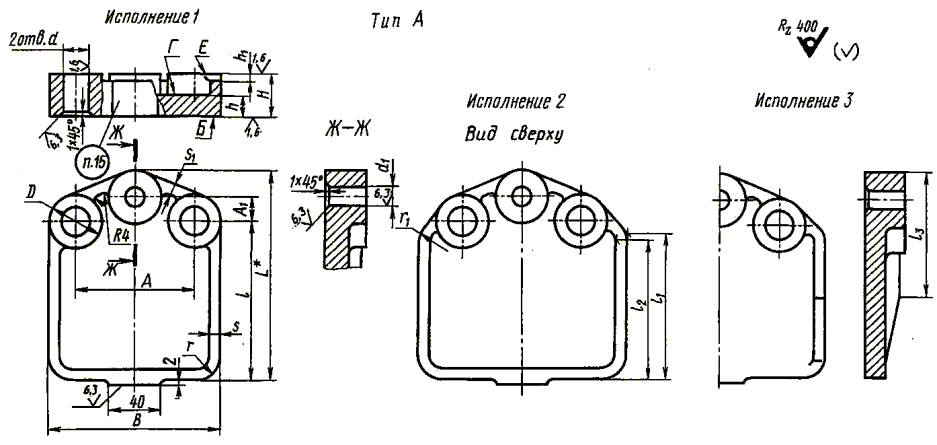

Черт. 1
* Размер для справок.
Примечание.
Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8
мкм.
Черт. 2
* Размер для справок.
Таблица 2
Размеры, мм
|
Обозначения плит
|
Применяемость
|
Исполнение
|
А ± 0,01
|
В
|
L
|
H
|
A1
|
А2
|
A3 ± 0,05
|
D
|
D1
|
d
Н7
|
d1
|
d2
Н7
|
|
± 0,02
|
|
7030-1181
|
|
1
|
70
|
110
|
135
|
25
|
63
|
85
|
15
|
40
|
25
|
16
|
13
|
10
|
|
7030-1182
|
|
2
|
130
|
105
|
|
7030-1183
|
|
1
|
90
|
158
|
30
|
70
|
18
|
20
|
|
7030-1184
|
|
2
|
160
|
135
|
|
7030-1185
|
|
1
|
110
|
173
|
36
|
75
|
130
|
50
|
30
|
18
|
|
7030-1186
|
|
2
|
190
|
160
|
|
7030-1187
|
|
1
|
140
|
198
|
90
|
22
|
12
|
|
7030-1188
|
|
2
|
210
|
180
|
|
7030-1189
|
|
1
|
160
|
225
|
105
|
170
|
20
|
40
|
16
|
|
7030-1190
|
|
2
|
240
|
200
|
|
7030-1191
|
|
1
|
200
|
260
|
290
|
40
|
145
|
215
|
60
|
45
|
25
|
22
|
20
|
|
7030-1192
|
|
2
|
300
|
255
|
Продолжение таблицы 2
Размеры, мм
|
Обозначения плит
|
d3
|
d4
|
h
|
h1
|
l
|
l1
|
l2
|
l3
|
l4
|
l5
|
г
|
r1
|
s
|
s1
|
s2
|
Масса, кг ≈
|
|
7030-1181
|
16
|
М6
|
12
|
20
|
100
|
-
|
-
|
25
|
65
|
9
|
15
|
-
|
6
|
-
|
10
|
1,25
|
|
7030-1182
|
90
|
80
|
12
|
1,60
|
|
7030-1183
|
120
|
-
|
-
|
82
|
18
|
-
|
6
|
12
|
2,24
|
|
7030-1184
|
110
|
100
|
12
|
2,50
|
|
7030-1185
|
130
|
-
|
-
|
30
|
85
|
20
|
-
|
8
|
8
|
16
|
3,36
|
|
7030-1186
|
120
|
по
|
16
|
3,68
|
|
7030-1187
|
18
|
М8
|
16
|
26
|
155
|
-
|
-
|
105
|
12
|
25
|
-
|
10
|
10
|
20
|
4,14
|
|
7030-1188
|
140
|
130
|
16
|
4,36
|
|
7030-1189
|
22
|
М10
|
180
|
-
|
-
|
40
|
120
|
-
|
12
|
12
|
5,76
|
|
7030-1190
|
160
|
150
|
16
|
6,27
|
|
7030-1191
|
28
|
М12
|
240
|
-
|
-
|
175
|
30
|
-
|
25
|
8,50
|
|
7030-1192
|
220
|
200
|
16
|
9,45
|
Пример условного обозначения плиты типа Б, исполнения 1, размером А = 70 мм:
Плита
7030-1181 ГОСТ 16890-71

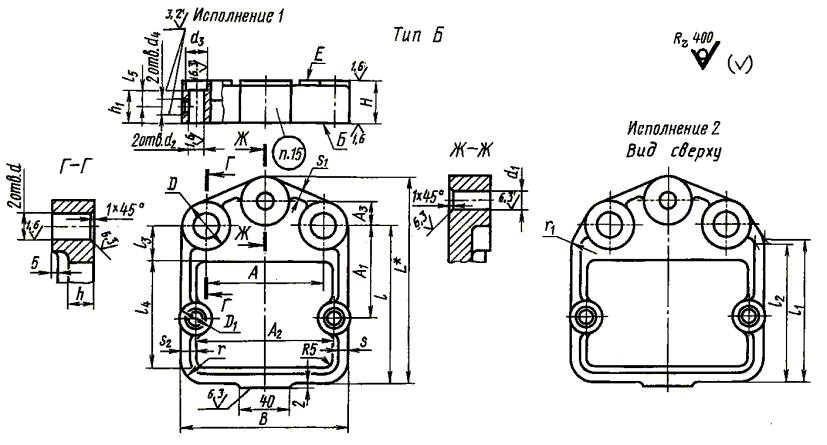

Черт. 3
* Размер для справок

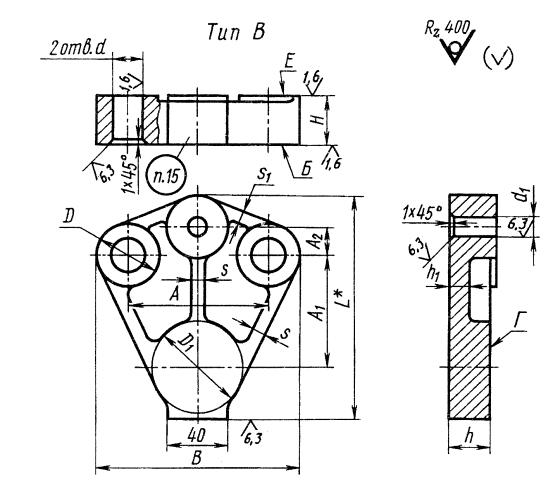

Примечание.
Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8 мкм
Таблица 3
Размеры, мм
|
Обозначения плит
|
Применяемость
|
А (пред. откл. ± 0,01)
|
В
|
L
|
Н
|
A1
|
А2 (пред. откл. ±
0,05)
|
D
|
D1
|
D (поле
допуска Н7)
|
d1
|
h
|
h1
|
s
|
s1
|
Масса, кг ≈
|
|
7030-1201
|
|
50
|
90
|
110
|
22
|
50
|
10
|
40
|
50
|
16
|
13
|
16
|
12
|
-
|
-
|
0,70
|
|
7030-1202
|
|
70
|
110
|
130
|
25
|
63
|
15
|
60
|
22
|
8
|
1,25
|
|
7030-1203
|
|
90
|
130
|
140
|
30
|
70
|
18
|
20
|
8
|
2,00
|
|
7030-1204
|
|
110
|
160
|
155
|
36
|
75
|
50
|
70
|
18
|
28
|
2,76
|
|
7030-1205
|
|
140
|
190
|
170
|
90
|
22
|
16
|
10
|
10
|
3,38
|
|
7030-1206
|
|
160
|
210
|
195
|
105
|
20
|
80
|
12
|
12
|
5,54
|
|
7030-1207
|
|
200
|
260
|
240
|
40
|
145
|
60
|
25
|
22
|
6,50
|
Пример условного обозначения плиты типа В размером А = 50 мм:
Плита 7030-1201 ГОСТ
16890-71
(Измененная редакция, Изм. № 2).
4. Материал для плит типов А и В -
чугун марки СЧ 30 по ГОСТ 1412.
Допускается заменять на чугун других
марок с механическими свойствами не ниже, чем у чугуна СЧ 30.
Материал для плит типа Б - отливка 45Л-1 ГОСТ 977.
(Измененная редакция, Изм. № 1, 2).
5. Неуказанные литейные
радиусы - 4...6 мм.
6.
Формовочные уклоны - по ГОСТ
3212.
7.
Предельные отклонения на отливку для плит типов А и В по размерам и весу и
припуски на механическую обработку - по III классу точности ГОСТ
26645; для плит типа Б - по III классу
точности ГОСТ
26645.
8. Отливки подвергнуть
старению.
9. Покрытие
механически необработанных поверхностей - эмаль ХВ-124 голубовато-зеленая ГОСТ 10144 Ш.УХЛ 4.6/1 (обозначение покрытия по ГОСТ
9.032).
(Измененная редакция, Изм. № 2).
10. Неуказанные предельные
отклонения размеров: Н14, hl4,
(Измененная редакция, Изм. № 1, 2).
11. Допуск параллельности
поверхности Е относительно
поверхности Б - 0,02 мм на
длине 100 мм.
12. В плитах типов А и В допуск перпендикулярности осей
отверстий d относительно
поверхности Б - 0,02 мм на длине
100 мм, в плитах типа Б неперпендикулярность осей отверстий d и d2 относительно
поверхности Б - 0,02 мм на
длине 100 мм.
13. Резьба
метрическая - по ГОСТ
24705. Поле допуска резьбы - 6Н по ГОСТ
16093.
11-13. (Измененная
редакция, Изм. № 2).
14. Фаски
под резьбу - по ГОСТ 10549.
15. Маркировать: обозначения
плиты и настоящего стандарта.
(Измененная редакция, Изм.
№ 2).
16. (Исключен,
Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
А.З. Старосельский (руководитель темы), В.В. Андреев, В.А. Петрова,
В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета стандартов
Совета Министров СССР от
13.04.71 № 729
3. ВЗАМЕН МН 3234-62 - МН
3238-62
4.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5.
Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 №
278
6. ПЕРЕИЗДАНИЕ (сентябрь
1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС
8-80, 5-89)
