СЕРЬГИ
ОБЛЕГЧЕННЫЕ
ДЛЯ КРЕПЛЕНИЯ КАБЕЛЕЙ
Конструкция и
размеры
Light links for cable fixing.
Design and dimensions
|
ГОСТ
17680-80
|
Дата введения 01.01.81
1. Конструкция

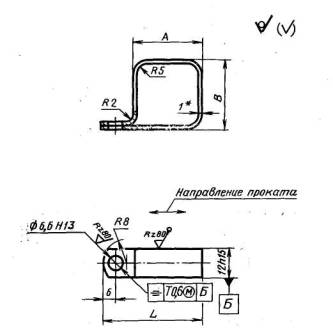

и размеры серег для крепления кабелей должны соответствовать указанным на
чертеже и в таблице.
_________
* Размер для справок.
Допуск
симметричности центра радиуса R8T 0,6 мм (допуск зависимый) относительно
поверхности Б
Размеры в мм
|
А
|
в
|
L
|
Масса 1000 шт., кг≈
|
Применяемость
|
|
стальных серег
|
серег из алюминиевого сплава
|
|
14
|
24
|
28
|
6,8
|
2,4
|
|
|
18
|
27
|
32
|
8,1
|
2,9
|
|
|
30
|
30
|
44
|
10,5
|
3,7
|
|
Пример условного обозначения серьги А=14
мм из стали марки 25, с покрытием Ц15.хр:
Серьга 14 - 25-Ц15.хр ГОСТ 17680-80
То же, из стали марки 25, с покрытием Кд 15.хр:
Серьга 14 - 25-Ц15.хр ГОСТ 17680-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Серьга 14 - 12Х18Н10Т - Хим.Пас ГОСТ 17680-80
То же, из алюминиевого сплава марки Д16.А.М с покрытием Ан.Окс.нхр:
Серьга 14 - Д16.АМ. - Ан.Окс.нхр ГОСТ
17680-80
2. Серьги должны изготовляться из: ленты 25-1×12 по ГОСТ
2284 или ленты 1-М-НТ-НО-12Х18Н10Т-3 по ГОСТ
4986 листа Д16.А.М-1 по ГОСТ 21631.
Допускается изготовлять серьги из ленты 20-1×12 по ГОСТ
2284 или ленты 1-М-НТ-НО-12Х17Г9АН4-3 по ГОСТ
4986
1, 2, (Измененная редакция, Изм. № 2)
3. Общие технические требования, правила приемки, методы контроля,
маркировка, упаковка, хранение, транспортирование и гарантии изготовителя - по ГОСТ
17019.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.
РАЗРАБОТЧИКИ
А.В.
Акфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ
Государственного комитета стандартов Совета Министров СССР от 17.04.80 № 1737
3. Срок проверки - 1993 г.
4. ВЗАМЕН ГОСТ 17680-72
5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ июнь 1992 г. с изменениями №
1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89).
7. Проверен в 1988 г. Постановлением
Госстандарта СССР от 25.06.85 № 1919 снято ограничение срока действия
