ГОСТ 18132-72
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БРИКЕТЫ И ПОЛУБРИКЕТЫ
ТОРФЯНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ
МЕХАНИЧЕСКОЙ ПРОЧНОСТИ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
БРИКЕТЫ И ПОЛУБРИКЕТЫ
ТОРФЯНЫЕ
Метод
определения механической прочности
Peat briquetts and
semibriquetts. Method for determination of mechanical strength
|
ГОСТ
18132-72
Взамен
ГОСТ 10453-63
в части определения
механической прочности
|
Дата введения 01.01.74
Настоящий стандарт
распространяется на торфяные брикеты и полубрикеты и устанавливает метод
определения механической прочности.
Сущность метода заключается
в механической обработке брикетов или полубрикетов во вращающемся барабане
закрытого типа и последующем рассеве.
1.
ОБОРУДОВАНИЕ
1.1. Для
проведения испытания применяют следующее оборудование:
механическую установку МИБ,
изготовленную по чертежам Калининского филиала Всесоюзного
научно-исследовательского института торфяной промышленности (ВНИИТП), схема
которой изображена на чертеже.

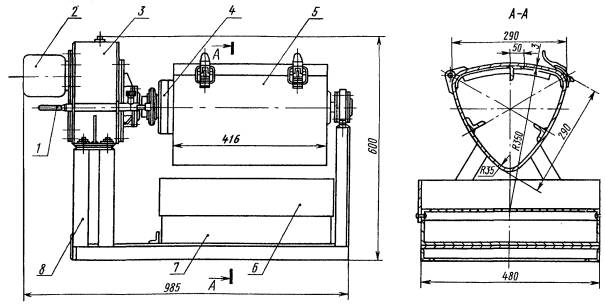

1 - ручка переключения муфты; 2 - электродвигатель; 3 - редуктор; 4 -муфта; 5 - барабан; 6 - сито; 7 - поддон; 8 - опорная
рама
Установка состоит из
вращающегося стального барабана, имеющего в разрезе треугольную форму с
выпуклыми поверхностями и тремя угловыми профилями внутри. Одна из поверхностей
барабана съемная и является крышкой люка для загрузки и выгрузки барабана.
Барабан снабжен электроприводом, обеспечивающим частоту вращения (25 ± 2) мин-1.
На раме под барабаном размещается
сито с металлической сеткой № 25-2.0 по ГОСТ 5336 и
поддон.
Допускается использовать
установки других конструкций при соблюдении формы и размера барабана и частоты
его вращения;
секундомер для определения
частоты вращения барабана;
весы с погрешностью
взвешивания не более 5 г.
(Измененная редакция, Изм. №
1, 2).
2.
ПРОВЕДЕНИЕ ИСПЫТАНИЯ
2.1. Для испытания из отобранной по ГОСТ 13674 и ГОСТ 5396 и усредненной объединенной
пробы набирают две пробы массой по (5 ± 0,25) кг каждая.
(Измененная редакция, Изм. № 1).
2.2. Пробу брикетов или полубрикетов загружают в барабан, плотно закрывают
крышку люка и включают электродвигатель.
Барабан с пробой вращают в
течение 10 мин, после чего электродвигатель отключают, открывают крышку люка и
высыпают содержимое барабана на расположенное под ним сито. Не разрушившиеся
брикеты или полубрикеты и крупные куски отбирают, а остаток на сите просеивают
вручную.
После рассева надрешетный
продукт соединяют с ранее отобранными брикетами и кусками и взвешивают.
2.3. Все взвешивания производят с погрешностью не более 5 г.
(Измененная редакция, Изм. № 2).
2.4. Испытанию в барабане подвергают две параллельные пробы. После
испытания надрешетный и подрешетный продукты возвращают в объединенную пробу.
(Измененная редакция, Изм. №
1).
3.
ОБРАБОТКА РЕЗУЛЬТАТОВ
3.1. На основании данных рассева рассчитывают содержание кусков размером
более 25 мм, выраженное в процентах от массы загруженной пробы, которое и
характеризует механическую прочность брикетов и полубрикетов на истирание (Пи).
Механическую прочность (Пи) в процентах вычисляют по
формуле
где т
- масса пробы, загруженной в барабан, кг;
т1 - масса кусков размером
более 25 мм, кг.
(Измененная редакция, Изм. №
1).
3.2. За окончательный результат принимают среднее арифметическое
результатов двух параллельных определений.
1.
РАЗРАБОТАН И ВНЕСЕН
Министерством топливной промышленности РСФСР
2. РАЗРАБОТЧИКИ
Л.Н. Травников, В.М. Петрович, С.С. Полушина
3. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров
СССР от 21.09.72 № 1749
4 ВЗАМЕН ГОСТ 10453-63 в
части определения механической прочности
5 ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято по
протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и
сертификации (ИУС 6-93)
7 ИЗДАНИЕ (март 2000 г.) с Изменениями № 1,
2, утвержденными в сентябре 1983 г., мае 1988 г. (ИУС 1-84, 8-88)
СОДЕРЖАНИЕ
