ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.75

Настоящий стандарт распространяется на диодные тиристоры малой и средней мощности с максимально допустимым постоянным током в открытом состоянии не более 10 А и устанавливает метод измерения времени включения t_вкл, нарастания t_ир и задержки t_зд.

Общие условия при измерении и требования безопасности - по ГОСТ 19138.0.

Требования п. 1.2 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

(Измененная редакция, Изм. № 2).

1. АППАРАТУРА

1.1. (Исключен, Изм. № 2).

1.2. Измерительные установки, в которых для измерения используют стрелочные приборы, должны обеспечивать основную погрешность измерения в пределах ±15 % максимального значения рабочей части шкалы. Для измерительных установок с цифровым отсчетом основная погрешность измерения должна быть в пределах ±15 % значения измеряемой величины ±1 знак младшего разряда дискретного отсчета.

2. ПОДГОТОВКА К ИЗМЕРЕНИЮ

2.1. В стандартах или технической документации, утвержденной в установленном порядке, на тиристоры конкретных типов должен быть задан следующий режим измерения:

амплитуда импульса отпирающего напряжения тиристора;

прямой ток тиристора, находящегося в открытом состоянии;

частота следования, длительность и фронт импульсов генератора отпирающих импульсов.

2.2. Схема измерения времени t_вкл, t_ир, t_зд должна соответствовать указанной на черт. 1.

(Измененная редакция, Изм. № 1, 2).

2.3. Основные элементы, входящие в схему измерения, должны соответствовать следующим требованиям.

G1 - генератора отпирающих импульсов; р - измеритель временных интервалов; VS-испытуемый тиристор

Черт. 1

Генератор G1 должен обеспечивать заданные значения амплитуды импульса отпирающего напряжения и прямого тока тиристора, находящегося в открытом состоянии, в соответствии с п. 2.1, при этом погрешность задания режима должна быть в пределах ±10 %.

Генератор G1 должен обеспечивать заданную частоту следования, длительность импульсов и длительность фронта импульсов отпирающего напряжения в соответствии с п. 2.1.

Постоянная времени цепи основного электрода должна быть не более 0,15 значения измеряемого времени.

Активное сопротивление в цепи основного электрода с учетом выходного сопротивления генератора отпирающих импульсов должно быть не более указанного в стандартах или технической документации, утвержденной в установленном порядке, на тиристоры конкретных типов.

Измеритель Р должен иметь погрешность измерения в пределах ±10 % максимального значения рабочей части шкалы при использовании стрелочных приборов и в пределах ±10 % значения измеряемой величины ±1 знак младшего разряда дискретного отсчета для цифровых приборов.

(Измененная редакция, Изм. № 1).

3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ

3.1 Измерение времени t_вкл, t_ир, t_зд производят в следующем порядке.

Тиристор подключают в измерительную установку и с помощью генератора G1 переключают его в открытое состояние.

Отсчет значений измеряемых величин производят по измерителю Р.

3.2. Временные диаграммы приведены на черт. 2.

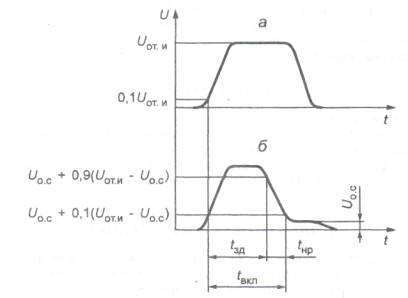

а - форма напряжения на выходе генератора G1 при отсутствии испытуемого тиристора; б - форма напряжения на испытуемом тиристоре; U_o.c. - постоянное напряжение в открытом состоянии тиристора; U_от.и. - импульсное отпирающее напряжение тиристора

Черт. 2

Допускается производить измерение временных интервалов, контролируя переходный процесс по току на резисторе, включенном последовательно с испытуемым тиристором.

3.1, 3.2. (Измененная редакция, Изм. № 1, 2).

ПРИЛОЖЕНИЕ. (Исключено, Изм. № 1).
