МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
КОРОНКИ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 35
Конструкция
и размеры
Hard metal brazed tips type 35. Design and
dimensions
|
ГОСТ
20771-82
Взамен
ГОСТ 20771-75
|
Постановлением Государственного комитета СССР по стандартам
от 18 августа 1982 г. № 3278 дата введения установлена
01.07.83
1. Настоящий стандарт распространяется на твердосплавные коронки для
концевых фрез со спиральным зубом.

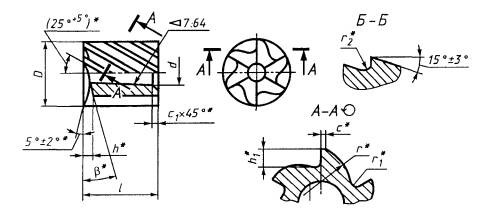

2. Конструкция и размеры пластин должны соответствовать указанным на
чертеже и в таблице.
Зуб винтовой правый.
* Размеры
для пресс-форм.
Размеры,
мм
|
Обозначение коронок
|
D
|
l
±0,5
|
d
±0,25
|
h
+0,8
|
h1
+0,8
|
r
|
r1
|
r2
|
с
|
c1
|
b
±2°
|
Число зубьев
|
|
помин.
|
пред.
откл.
|
|
35010
|
10,5
|
±0,35
|
10
|
4,3
|
1,3
|
2,1
|
7,5
|
0,3
|
0,3
|
0,4
|
0,8
|
13°
|
6
|
|
35030
|
12,5
|
12
|
5,5
|
1,5
|
2,3
|
9,0
|
0,4
|
|
35050
|
14,5
|
±0,40
|
8
|
6,5
|
2,5
|
11,0
|
0,5
|
0,5
|
|
35070
|
18
|
|
35090
|
16,5
|
±0,50
|
10
|
7,8
|
1,8
|
2,7
|
11,5
|
0,5
|
0,3
|
0,6
|
1,0
|
13°
|
6
|
|
35110
|
20
|
|
35130
|
19,0
|
10
|
9,2
|
2,0
|
3,0
|
12,8
|
0,8
|
1,2
|
11°
|
8
|
|
35150
|
20
|
|
35170
|
21,0
|
±0,60
|
15
|
10,5
|
3,2
|
14,4
|
0,4
|
0,8
|
|
35190
|
23,0
|
|
11,8
|
3,5
|
16,0
|
3. Размеры выкрашиваний на рабочей части
коронок не должны превышать 0,5 мм; на нерабочей части не должны превышать 0,8
мм.
4. Условное обозначение коронок
- по ГОСТ
25393-90.
5. Ориентировочная масса коронок
указана в приложении.
6. Технические требования - по ГОСТ
2209-90.
ПРИЛОЖЕНИЕ
Справочное
Ориентировочная масса пластин
|
Обозначение коронок
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
|
Т5К10
|
Т14К8
|
Т15К6
|
Т30К4
|
Т5К12
|
ТТ10К8Б
|
ТТ7К12
|
|
35010
|
5,7
|
5,05
|
5,05
|
4,3
|
5,95
|
6,10
|
5,9
|
|
35030
|
11,3
|
10,00
|
10,00
|
8,5
|
11,80
|
12,10
|
11,7
|
|
35050
|
9,6
|
8,50
|
8,45
|
7,2
|
9,95
|
10,28
|
9,9
|
|
35070
|
24,2
|
21,50
|
21,30
|
18,1
|
25,10
|
25,91
|
25,0
|
|
35090
|
15,7
|
13,90
|
13,80
|
11,7
|
16,30
|
16,81
|
16,2
|
|
35110
|
32,9
|
29,20
|
29,00
|
24,6
|
34,10
|
35,22
|
33,9
|
|
35130
|
22,5
|
20,00
|
19,90
|
16,9
|
23,40
|
24,09
|
23,3
|
|
35150
|
51,5
|
45,60
|
45,40
|
38,6
|
53,40
|
55,13
|
53,1
|
|
35170
|
43,2
|
38,30
|
38,00
|
32,4
|
44,80
|
46,25
|
44,6
|
|
35190
|
49,9
|
44,20
|
44,00
|
37,4
|
51,70
|
53,42
|
51,5
|
Продолжение
|
Обозначение коронок
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
|
ВК3, ВК3М
|
ВК4
|
ВК6, ВК6М, ВК60М
|
ВК8
|
ВК10М, ВК100М
|
ТТ8К6
|
ТТ20К9
|
|
35010
|
6,8
|
6,75
|
6,65
|
6,6
|
6,46
|
5,83
|
5,59
|
|
35030
|
13,4
|
13,40
|
13,20
|
13,0
|
12,81
|
11,56
|
11,08
|
|
35050
|
11,4
|
11,3
|
11,20
|
11,0
|
10,88
|
9,82
|
9,41
|
|
35070
|
28,7
|
28,50
|
28,20
|
27,9
|
27,43
|
24,77
|
23,72
|
|
35090
|
18,6
|
18,50
|
18,30
|
18,0
|
17,80
|
16,07
|
15,39
|
|
35110
|
39,0
|
38,70
|
38,30
|
37,9
|
37,28
|
33,67
|
32,25
|
|
35130
|
26,7
|
26,50
|
26,30
|
26,0
|
25,50
|
23,03
|
22,06
|
|
35150
|
61,0
|
60,60
|
60,00
|
59,3
|
58,37
|
52,77
|
50,49
|
|
35170
|
51,2
|
50,90
|
50,30
|
49,7
|
48,96
|
44,22
|
42,35
|
|
35190
|
59,1
|
58,80
|
58,10
|
57,4
|
56,55
|
51,07
|
48,92
|
|
|
