МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ КРУГЛЫЕ СО ШЛИЦЕМ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ

Конструкция и размеры

ГОСТ 20864-81

Adjusting fixturing ring supports with a slit, theaded end and hole. Design and dimensions.

Взамен

ГОСТ 20864-75

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена

01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166

1. Настоящий стандарт распространяется на круглые крепежные установочные стойки со шлицем с резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

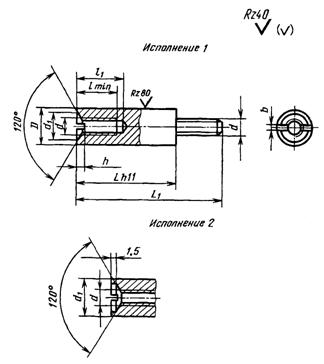

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.

Таблица 1

мм

Номинальный диаметр резьбы d

2

2,5

3

4

5

6

8

Шаг резьбы, Р

0,40

0,45

0,50

0,70

0,80

1,0

1,25

D

5

6

7

8

9

11

15

d1

2,2

2,7

3,2

4,3

5,3

6,4

8,4

l

4

5

6

7

8

9

12

l1

5

6

9

10

12

13

16

Глубина шлица h

Номинальный

0,6

0,8

1,0

1,2

1,6

2,0

2,5

Пред. откл.

+0,30

±0,30

Ширина шлица b

Номинальный

0,5

0,6

0,8

1,0

1,2

1,6

2,0

Пред. откл.

+0,15

+0,25

Таблица 2

мм

L

Длина L1 и применяемость при номинальном диаметре резьбы d

2

2,5

3

4

5

б

8

10

14

17

-

15

18

-





















11

15

18

-

16

19

-





















12

16

19

-

17

20

-





















13

17

20

-

18

21

-





















14

18

21

-

19

22

-





















15

19

22

-

20

23

-

20

24

-

















16

20

23

-

21

24

-

21

25

-

















17

21

24

-

22

25

-

22

26

-

















18

22

25

-

23

26

-

23

27

-

24

30

-













19

23

26

-

24

27

-

24

28

-

25

31

-













20

24

27

-

25

28

-

25

29

-

26

32

-













22

26

29

-

27

30

-

27

31

-

28

34

-













24

28

31

-

29

32

-

29

33

-

30

36

-













26

30

33

-

31

34

-

31

35

-

32

38

-













28

32

35

-

33

36

-

33

37

-

34

40

-













30

34

37

-

35

38

-

35

39

-

36

42



38

44

-









32





37

40

-

37

41

-

38

42

-

40

46

-









34





39

42

-

39

43

-

40

46

-

42

49

-









36





41

44

-

41

45

-

42

48

-

44

50

-









38





43

46

-

43

47

-

44

49

-

46

52

-









40





45

48

-

45

49

-

46

52

-

48

54

-

49

57

-





42









47

51

-

48

54

-

50

57

-

51

60

-





45









50

54

-

51

56

-

53

59

-

54

62

-





48









53

57

-

54

60

-

56

63

-

57

66

-





50









55

59

-

56

62

-

58

64

-

59

67

-





53









58

62

-

59

65

-

61

68

-

62

71

-





55









60

64

-

61

66

-

63

69

-

64

72

-





58









63

67

-

64

70

-

66

73

-

67

76

-





60









65

69

-

66

71

-

67

74

-

68

77

-





65













71

76

-

73

79

-

74

83

-





70













76

81

-

78

84

-

79

87

-

82

93

-

75













81

86

-

83

89

-

84

92

-

87

98

-

80













86

91

-

88

94

-

89

97

-

92

103

-

85













91

96

-

93

99

-

94

102

-

97

108

-

90













96

101

-

98

104

-

99

107

-

102

113

-

95













101

106

-

103

109

-

104

112

-

107

118

-

100













106

111

-

108

114

-

109

117

-

112

123

-

110













116

121

-

118

124

-

119

127

-

122

133

-

120

















128

134

-

129

137

-

132

143

-

130

















138

144

-

139

147

-

142

153

-

140





















149

157

-

152

163

-

150

























162

173

-

Примечание. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением L1.

Таблица 3

L, мм

Масса 1000 шт., кг, стальных стоек при номинальном диаметре резьбы, d, мм

2

2,5

3

4

5

6

8

10

0,824

0,897

1,153

1,289











11

0,915

0,988

1,280

1,416











12

1,003

1,076

1,420

1,556











13

1,098

1,165

1,540

1,676











14

1,181

1,254

1,765

1,801











15

1,269

1,342

1,775

1,931

2,393

2,617









16

1,359

1,432

1,900

2,036

2,568

2,792









17

1,448

1,521

2,042

2,178

2,741

2,965









18

1,538

1,611

2,176

2,312

2,918

3,142

3,520

4,110







19

1,626

1,699

2,201

2,437

3,098

3,312

3,710

4,300







20

1,714

1,787

2,426

2,562

3,259

3,483

3,970

4,560







22

1,890

1,963

2,690

2,826

3,608

3,832

4,077

4,667







24

1,963

2,038

2,940

3,076

3,953

4,177

4,870

5,460







26

2,259

2,332

3,200

3,336

4,298

4,522

5,310

5,900







28

2,361

2,434

3,455

3,591

4,648

4,872

5,775

6,365







30

2,598

2,672

3,695

3,831

4,998

5,222

6,225

6,815

7,548

8,618





32



3,965

4,101

5,288

5,512

6,690

7,280

8,118

9,188





34



4,225

4,361

5,683

5,917

7,140

7,730

8,688

9,758





36



4,476

4,612

6,083

6,307

7,590

8,180

9,258

10,328





38



4,725

4,861

6,483

6,607

8,040

8,630

9,838

10,908





40



4,980

5,116

6,728

6,952

8,590

9,080

10,388

11,458

15,905

17,905



42





7,073

7,297

9,140

9,630

10,958

12,008

16,505

18,505



45





7,798

7,822

9,630

10,220

11,790

12,868

17,395

19,395



48





8,109

8,334

10,200

10,810

12,778

13,870

18,905

20,905



50





8,454

8,678

10,750

11,340

13,268

14,338

19,495

21,495



53





8,983

9,207

11,340

11,930

14,128

15,202

21,055

23,055



55





9,328

9,552

11,890

12,480

14,678

15,748

21,655

23,655



58





9,853

10,077

12,510

13,080

15,468

16,658

23,235

25,235



60





10,198

10,422

13,040

13,630

16,018

17,188

23,835

25,835



65







14,140

14,730

17,538

18,608

26,025

28,025



70







15,280

15.870

18,968

20,038

28,145

30,145

51,160

55,860

75







16,040

17,630

20,378

21,448

30,245

32,245

55,055

59,750

80







17,560

18,150

21,789

22,868

32,445

34,445

58,950

63,650

85







18,690

19,280

23,188

24,258

34,545

36,545

62,900

67,600

90







19,630

20,220

24,668

25,738

36,695

38,695

66,959

71,650

95







20,940

21,530

26,118

27,188

38,845

40,845

70,950

75,650

100







22,060

22,650

27,568

28,638

41,645

43,645

74,950

79,650

110







24,340

24,930

30,418

31,488

45,345

47,345

82,850

87,550

120









33,318

34,388

49,645

51,645

90,850

95,550

130









36,168

37,238

53,945

55,945

99,340

103,410

140











58,195

60,195

106,110

110,180

150













115,180

119,250

Примечания:

1. В числителе приведено значение массы коротких стоек, в знаменателе - длинных.

2. Для определения массы стоек из латуни значения масс, указанные в таблице, следует умножать на коэффициент 1,08.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d = 4 мм, длиной L = 30 мм и длиной L1 = 36 мм, класса прочности 5.8, с покрытием 01 толщиной 6 мкм:

Стойка М4×30×36-58.016 ГОСТ 20864-81

То же, нормальной степени точности:

Стойка НМ4×30×36-58.016 ГОСТ 20864-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н М4×30×36-58.016 ГОСТ 20864-81

То же, повышенной степени точности:

Стойка 2М4×30×36-58.016 ГОСТ 20864-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 4.

Таблица 4

Марка материала

Применяемость

Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87

Покрытие

Обозначение материала и покрытия

Вид

Шаг резьбы Р, мм

Обозначение

по ГОСТ 9.306-85

условное

Сталь 35

ГОСТ 1050-88



5.6

Цинковое с хроматированием

До 0,45

Ц3-6. хр

01

56.013

0,5-0,75

Ц6-9. хр

56.016

0,8 и более

Ц9.хр

56.019

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

56.023

0,5-0,75

Кд6-9.хр

56.026

0,8 и более

Кд9.хр

56.029

Сталь А12

ГОСТ 1414-75

5.8

Цинковое с хроматированием

До 0,45

Ц3-6.хр

01

58.013

0,5-0,75

Ц6-9.хр

58.016

0,8 и более

Ц9.хр

58.019

Сталь 10, 20

ГОСТ 1050-88

Кадмиевое с хроматированием

До 0,45

Кд3-6.хр

02

58.023

0,5-0,75

Кд6-9.хр

58.026

0,8 и более

Кд9.хр

58.029

Латунь ЛС59-1, Л63 ГОСТ 15527-2004

32

Пассивное

0,4 и более

Хим. Пас.

11

32.11

(Измененная редакция, Изм, № 1).

4. Технические требования по ГОСТ 20868-81.
