ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ХОМУТЫ ОХВАТЫВАЮЩИЕ
Конструкция
ГОСТ 24194-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
МОСКВА
(Измененная редакция, Изм. №
2).
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
|
ХОМУТЫ ОХВАТЫВАЮЩИЕ
Конструкция
Embraced ferrules.
Design
and basic dimensions
|
ГОСТ
24194-80
|
(Измененная редакция, Изм.
№ 2).
Дата введения 01.07.81
Несоблюдение стандарта
преследуется по закону
1. Настоящий стандарт распространяется на охватывающие хомуты, применяемые для крепления стеклянных
трубопроводов.
Требования настоящего
стандарта являются обязательными.
(Измененная редакция, Изм.
№ 2).
1а. Охватывающие хомуты должны изготовляться 2-х исполнений:
1 - из фенопласта;
2 - из стеклопластика или фенопласта.
(Введен
дополнительно, Изм. № 2).
2. Конструкция и основные

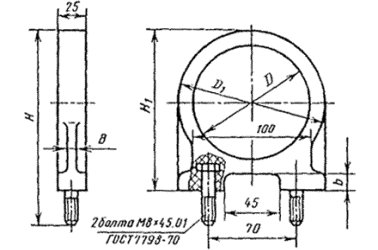

размеры охватывающих хомутов должны соответствовать указанным на чертеже и в таблице.
Исполнение
1
Для труб Dn = 45 и 67 мм
Для труб Dn = 93 и 122 мм

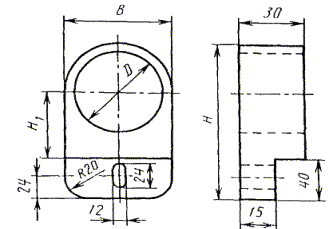

Исполнение 2
Для труб DH = 45 и 67 мм
(Введено дополнительно, Изм. № 2).
Размеры в мм
|
Исполнение
|
Условный
проход DУ
|
Наружный
диаметр трубы DH
|
D
|
D1
|
H
|
H1
|
В
|
b
|
Масса,
кг, не более
|
|
1
|
40
|
45
|
47
|
58
|
105
|
75
|
-
|
7
|
0,10
|
|
50
|
67
|
69
|
82
|
130
|
100
|
-
|
8
|
0,12
|
|
80
|
93
|
95
|
108
|
157
|
127
|
-
|
9
|
0,20
|
|
100
|
122
|
124
|
138
|
188
|
158
|
-
|
10
|
0,27
|
|
2
|
40
|
45
|
47
|
-
|
108
|
39
|
58
|
-
|
0,12
|
|
50
|
67
|
69
|
-
|
131
|
50
|
82
|
-
|
0,20
|
(Измененная редакция, Изм.
№ 2).
Пример условного обозначения охватывающего хомута Исполнение 1 для трубы
наружным диаметром DH = 45 мм:
Хомут 1-45 ГОСТ 24194-80
(Измененная редакция, Изм.
№ 2).
3. Материал хомутов - фенопласт марки У2-301-07 по ГОСТ 5689-79, прессматериал ГСП-400 по нормативно-технической документации.
(Измененная редакция, Изм.
№ 2).
4. Технические требования - по ГОСТ 24201-80.
5. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
|
Условное обозначение хомута
|
Код
ОКП и контрольное число
|
|
1 - 45
|
48 3474
0501 00
|
|
1 - 67
|
48 3474
0502 09
|
|
1 - 93
|
48 3474
0503 09
|
|
1 - 122
|
48 3474
0504 08
|
|
2 - 45
|
48 3473
0507 05
|
|
2 - 67
|
48 3474
0509 03
|
(Измененная редакция, Изм. №
1, Изм.
№ 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных
строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; Н.Н.
Куликов; Р.И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 15925-74.
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка
|
Номер
пункта
|
|
ГОСТ
5689-79
|
3
|
|
ГОСТ
24201-80
|
4
|
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1,
утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока
действия Постановлением Госстандарта СССР от 28.01.88 № 156
