ГОСТ 24484-80
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ПРОМЫШЛЕННАЯ ЧИСТОТА
СЖАТЫЙ ВОЗДУХ
МЕТОДЫ ИЗМЕРЕНИЯ ЗАГРЯЗНЕННОСТИ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Промышленная
чистота
СЖАТЫЙ
ВОЗДУХ
Методы
измерения загрязненности
Industrial purity. Compressed air.
Methods of measuring contamination
|
ГОСТ
24484-80
|
Дата введения 01.01.81
Настоящий
стандарт распространяется на сжатый воздух, предназначенный для питания пневматических
устройств и систем, работающих при давлении до 2,5 МПа, и устанавливает методы
определения его загрязненности на соответствие ГОСТ
17433-80.
Стандарт
полностью соответствует СТ СЭВ 1705-79.
1.1. Контроль загрязненности воздуха должен производиться
после очистного устройства перед входом к потребителю на участке до внесения
смазочного материала в сжатый воздух.
Отбор
проб следует производить на прямых участках трубопровода. Контрольная точка
должна отстоять от местного сопротивления на расстоянии не менее пяти диаметров
трубопровода.
1.2.
Контроль загрязненности сжатого воздуха должен производиться при работе
пневматической системы или при условиях, близких к рабочим.
1.3.
При определении расхода (объема) воздух должен быть приведен к следующим
условиям: температура 293,15 К (20 °С), давление 1013,25 ГПа (760 мм рт.ст.).
1.4.
Погрешность измерения не должна превышать: ±2 % - давления и массы; ±5 % -
расхода; ±0,5 °С -
температуры.
1.5.
Сроки проверки качества сжатого воздуха приведены в приложении 1.
1.6.
Приборы и оборудование приведены в приложении 2.
2.1.
Содержание твердых частиц для классов загрязненности сжатого воздуха от 1 до 14
должно определяться одним из двух методов: весовым методом или при помощи
аэрозольного счетчика.
2.2.
Содержание твердых частиц для 0-го класса загрязненности сжатого воздуха должно
определяться при помощи аэрозольного счетчика.
2.3. Содержание твердых частиц в сжатом воздухе Ст
в мг/м3 должно определяться по результатам не менее трех измерений
по формуле (1)
 , (1)
где   ,…,  - содержание твердых
частиц сжатого воздуха, мг/м3;
t1, t2,…, tn - время
отбора проб воздуха, мин.
2.4.
Ориентировочную продолжительность измерения t необходимо вычислять по формуле (2)
 , (2)
где bmin -
минимально необходимое содержание твердых частиц на фильтре, мг;
bmах - максимально
допустимое содержание твердых частиц на фильтре, мг;
 - предполагаемое или предельно допустимое содержание твердых
частиц, мг/м3;
Q - расход
воздуха через контрольный аналитический фильтр, м3/мин.
Минимальное
содержание твердых частиц на фильтре должно быть не менее 1 мг. Максимальное
содержание твердых частиц должно быть 5 мг на 1 см2 поверхности
контрольных фильтров.
2.5. Весовой
метод измерения содержания твердых частиц
2.5.1.
Весовой метод измерения содержания твердых частиц осуществляют путем
пропускания определенных количеств воздуха через контрольный аналитический
фильтр и взвешивания фильтра до и после отбора пробы воздуха.
Аналитический
фильтр должен обеспечивать очистку сжатого воздуха до размера частиц
соответственно 0-му классу по ГОСТ
17433-80.
2.5.2.
Содержание твердых частиц в пробе воздуха  в мг/м3
должно вычисляться по формуле (3)
 , (3)
где т1
- масса фильтра до отбора пробы воздуха, мг;
т2 - масса фильтра после отбора
пробы воздуха, мг.
2.5.3. Из контрольного аналитического фильтра до и после отбора
пробы должны быть удалены влага и масло.
2.5.4.
При определении содержания твердых частиц для четных классов загрязненности
сжатого воздуха необходимо находящуюся в воздухе в жидком состоянии влагу
устранить путем повышения температуры воздуха, редуцированием или другим
способом.
2.5.5.
Измерение содержания твердых частиц для пневмолиний внутренним диаметром £ 32 мм
должно производиться путем пропускания через контрольный аналитический фильтр
всего потока воздуха, для пневмолиний внутренним диаметром > 32 мм - путем
изокинетического отбора проб воздуха.
Схемы
установок для измерения содержания твердых частиц весовым методом должны
соответствовать черт. 1.
Внутренний
диаметр заборной трубки должен быть не менее 6 мм.
2.5.6. При изокинетическом отборе проб скорость сжатого
воздуха в заборной трубке должна быть не менее 15 м/с, а расход воздуха через
контрольный аналитический фильтр Q
в м3/мин должен быть
определен по формуле
 , (4)
где d -
внутренний диаметр заборной трубки, мм;
vЗ.Т -
скорость воздуха в заборной трубке, м/с;
рЗ.Т - абсолютное давление в
заборной трубке, определенное по манометру 2 (см. черт. 1а),
МПа;
TЗ.Т -
температура воздуха в заборной трубке, К.
2.6.
Измерение содержания твердых частиц с помощью аэрозольного счетчика производят
путем пропускания проб воздуха через счетчик и определения числа и размеров
твердых частиц.

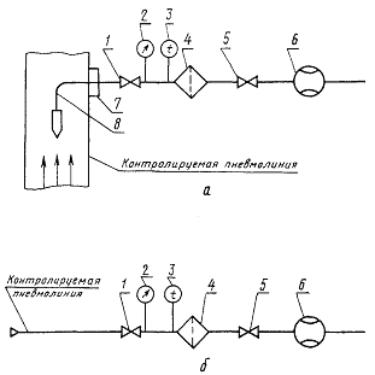

а - изокинетический
отбор пробы воздуха; б - пропускание через контрольный фильтр всего
потока воздуха; 1 - кран; 2 - манометр; 3 - термометр; 4
- фильтр; 5 - кран; 6 - расходомер; 7 - штуцер для ввода
заборной трубки; 8 - заборная трубка с наконечником
Черт. 1
Концентрацию твердых частиц С, в мг/м3 определяют
по формуле
 , (5)
где r - плотность твердых частиц, г/см3 (при
неизвестной величине плотности необходимо принять r = 2,5 г/см3);
d
-
размер частицы, мкм;
z - число
частиц определенного размера;
VП - объем
пробы воздуха, м3.
(Измененная
редакция, Изм. № 1, Поправка).
3.1.
Максимальный размер частиц должен измеряться путем пропускания воздуха через
аэрозольный счетчик или контрольный аналитический фильтр.
3.2.
После пропускания воздуха контрольный аналитический фильтр должен быть
просветлен и высушен.
Просветление
производят раствором, состоящим из 94 % ксилола С6Н4(СН3)2
и 6 % трикрезилортофосфата (СН3С6Н4О)3
РО или дибутилфталата С6Н4[СОО(СН2)3СН3]2.
Размеры
твердых частиц определяют путем исследования частиц под микроскопом.
3.3.
Отбор проб и обработка контрольного аналитического фильтра до и после отбора
пробы должна производиться в соответствии с требованиями пп. 1.1, 2.3, 2.5.3-2.5.6.
4.1.
Содержание воды и масел в жидком состоянии определяют весовым методом путем
пропускания всего потока воздуха через тарированный фильтр-влагоотделитель по
схеме в соответствии с черт. 2.

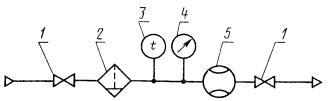

1 - край; 2
- тарированный фильтр-влагоотделитель; 3 - термометр; 4 - манометр;
5 - расходомер
Черт. 2
4.2.
Перед определением содержания воды и масла в жидком состоянии необходимо
убедиться в их наличии, для чего струю воздуха непосредственно из трубопровода
направляют на лист чистой фильтровальной бумаги. Расстояние от конца трубки до
листа бумаги устанавливают от 50 до 100 мм в зависимости от давления сжатого
воздуха. Появление на бумаге в течение 5 мин пятен свидетельствует о наличии
воды и масла в жидком состоянии.
4.3.
Расход воздуха через тарированный фильтр-влагоотделитель должен соответствовать
номинальному режиму пневматической системы и расходной характеристике
тарированного фильтра-влагоотделителя.
4.4.
Испытание должно продолжаться до появления в резервуаре фильтра-влагоотделителя
0,1-0,2 дм3 смеси воды и масла, после чего производят их разделение
и взвешивание.
4.5.
Содержание воды в жидком состоянии СВ в мг/м3
определяют по формуле
 , (6)
где тВ
- масса воды, мг;
hВ - эффективность тарированного
влагоотделителя для воды;
VП - объем
пробы воздуха, м3.
4.6.
Содержание масел в жидком состоянии СМ в мг/м3 определяют
по формуле
 , (7)
где тМ
- масса масла, мг;
hМ -
эффективность тарированного влагоотделителя для масла.
5.1.
Содержание водяных паров (температуру точки росы) следует определять при помощи
приборов для измерения влажности или весовым методом.
5.2.
Содержание водяных паров (температуру точки росы) весовым методом должно
определяться путем пропускания пробы воздуха через U-образные трубки, снаряженные
силикагелем-индикатором, с расходом 0,025 дм3/с в течение 2 ч.
Изменение цвета силикагеля в последней U-образной трубке не допускается.
Схема
установки должна соответствовать черт. 3.

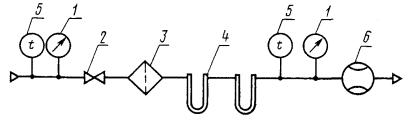

1 -
манометр; 2 - кран; 3 - фильтр, обеспечивающий очистку воздуха до
размеров частиц, соответствующих классу 0 по ГОСТ
17433-80; 4 - трубки, снаряженные силикагелем-индикатором; 5 -
термометр; 6 - расходомер
Черт. 3
5.3.
Содержание водяных паров СВ.П в мг/кг определяют по формуле
 , (8)
где т1
- общая масса снаряженных индикаторных трубок после испытаний, мг;
т2 - общая масса снаряженных индикаторных
трубок до испытаний, мг;
т - масса пробы воздуха после осушки, кг.
 ,
где V - объем пробы воздуха при давлении
р и температуре Т, м3;
р - абсолютное давление воздуха возле
расходомера, МПа;
Т - абсолютная температура воздуха возле
расходомера, К.
5.4.
Температуру точки росы в зависимости от температуры и относительной влажности
сжатого воздуха Тр в К определяют по формуле
 , (9)
где Т
- температура сжатого воздуха, К;
j - относительная
влажность воздуха в долях единицы
 ,
где pн - парциальное
давление насыщенного водяного пара, МПа, определяемое по таблицам свойств
насыщенного водяного пара в зависимости от температуры;
pс - абсолютное
давление воздуха в системе, МПа.
Температура
точки росы в зависимости от содержания водяных паров для ряда давлений
приведена в приложении 3.
6.1.
Содержание газообразных кислот и щелочей должно определяться путем пропускания
воздуха через соответствующие растворы: для кислот - смесь дистиллированной
воды и метилового красного; для щелочей - смесь дистиллированной воды и
фенолфталеина и сравнения с контрольной пробой.
(Измененная
редакция, Изм. № 1).
6.2.
Для приготовления раствора необходимо в 100 см3 дистиллированной
воды добавить 2-3 капли индикатора. Из этого количества раствора необходимо
отобрать 10 см3 контрольной пробы.
6.3.
Через остальной раствор необходимо пропускать 0,0063 дм3/с
исследуемого воздуха в течение 5 мин, затем отобрать 10 см3 раствора
и сравнить с контрольной пробой.
Отсутствие
заметной разницы в окрашивании сравниваемых растворов свидетельствует об отсутствии
или допустимом содержании кислот и щелочей.
Рекомендуемое
СРОКИ
ПРОВЕРКИ КАЧЕСТВА СЖАТОГО ВОЗДУХА
Проверку степени
загрязненности сжатого воздуха рекомендуется проводить:
1 раз в 3 мес - для
класса 0;
1 раз в 6 мес - для
классов 1-7, 9, 11 и 13;
1 раз в год - для
классов 8, 10, 12 и 14.
Рекомендуемое
ПЕРЕЧЕНЬ
ПРИБОРОВ И ОБОРУДОВАНИЯ, ПРИМЕНЯЕМЫХ ДЛЯ ПРОВЕРКИ ЗАГРЯЗНЕННОСТИ СЖАТОГО
ВОЗДУХА
Показывающий
манометр класса точности 1,5.
Стеклянный
термометр на пределы измерения от 213 до 323 К.
Ротаметры по ГОСТ 13045-81.
Аналитические
фильтры АФА для весового и дисперсного анализа.
Образцовые весы
1-го разряда повышенной точности по ГОСТ
24104-88*.
*С
1 июля 2002 г. введен в действие ГОСТ 24104-2001.
Фильтры-влагоотделители
по нормативно-технической документации.
Фильтр ФВ6 по ОСТ
25 1295-88.
Фотоэлектрический
счетчик с чувствительностью измерения от 0,25 до 10 мкм.
Кулонометрический
измеритель влажности «Байкал» класса точности не ниже 10.
Микроскоп с увеличением
не менее 200´.
Справочное
ПРЕДЕЛЬНОЕ
СОДЕРЖАНИЕ ВОДЯНЫХ ПАРОВ В СЖАТОМ ВОЗДУХЕ
|
Температура точки росы, К (°С)
|
Предельное содержание водяных паров,
мг/кг, при избыточном давлении воздуха, МПа
|
|
0
|
0,14
|
0,25
|
0,4
|
0,5
|
0,6
|
0,8
|
1,0
|
1,2
|
1,6
|
2,0
|
2,5
|
|
213(-60)
|
11,2
|
4,8
|
3,3
|
2,3
|
1,9
|
1,6
|
1,3
|
1,0
|
0,9
|
0,7
|
0,5
|
0,4
|
|
214(-59)
|
12,8
|
5,5
|
3,7
|
2,6
|
2,2
|
1,9
|
1,5
|
1,2
|
1,0
|
0,8
|
0,6
|
0,5
|
|
215(-58)
|
14,2
|
6,1
|
4,2
|
2,9
|
2,4
|
2,1
|
1,6
|
1,3
|
1,1
|
0,9
|
0,7
|
0,6
|
|
216(-57)
|
16,5
|
7,1
|
4,9
|
3,4
|
2,8
|
2,5
|
1,9
|
1,5
|
1,3
|
1,0
|
0,8
|
0,6
|
|
217(-56)
|
18,4
|
7,9
|
5,4
|
3,8
|
3,2
|
2,7
|
2,1
|
1,7
|
1,5
|
1,1
|
0,9
|
0,7
|
|
218(-55)
|
20,9
|
9,0
|
6,2
|
4,3
|
3,6
|
3,1
|
2,4
|
1,9
|
1,6
|
1,2
|
1,0
|
0,8
|
|
219(-54)
|
23,2
|
10,0
|
6,9
|
4,8
|
4,0
|
3,5
|
2,7
|
2,2
|
1,9
|
1,4
|
1,1
|
0,9
|
|
220(-53)
|
25,6
|
11,1
|
7,7
|
5,3
|
4,4
|
3,8
|
3,0
|
2,4
|
2,0
|
1,5
|
1,2
|
1,0
|
|
221(-52)
|
28,1
|
12,1
|
8,3
|
5,8
|
4,9
|
4,2
|
3,3
|
2,6
|
2,2
|
1,7
|
1,4
|
1,1
|
|
222(-51)
|
31,4
|
13,5
|
9,2
|
6,5
|
5,4
|
4,6
|
3,6
|
2,9
|
2,4
|
1,9
|
1,5
|
1,2
|
|
223(-50)
|
36,9
|
15,9
|
10,8
|
7,6
|
6,4
|
5,5
|
4,3
|
3,4
|
2,9
|
2,2
|
1,8
|
1,4
|
|
224(-49)
|
42,9
|
18,5
|
12,7
|
8,9
|
7,4
|
6,4
|
5,0
|
4,0
|
3,4
|
2,6
|
2,1
|
1,7
|
|
225(-48)
|
49,3
|
21,2
|
14,5
|
10,1
|
8,5
|
7,3
|
5,7
|
4,5
|
3,8
|
2,9
|
2,4
|
1,9
|
|
226(-47)
|
55,3
|
23,8
|
16,3
|
11,4
|
9,5
|
8,2
|
6,4
|
5,1
|
4,3
|
3,3
|
2,7
|
2,1
|
|
227(-46)
|
61,3
|
26,4
|
18,1
|
12,7
|
10,6
|
9,1
|
7,1
|
5,7
|
4,8
|
3,7
|
3,0
|
2,4
|
|
228(-45)
|
67,4
|
29,1
|
19,9
|
13,9
|
11,6
|
10,0
|
7,3
|
6,2
|
5,3
|
4,0
|
3,3
|
2,6
|
|
229(-44)
|
74,1
|
31,9
|
21,9
|
15,3
|
12,8
|
11,0
|
8,6
|
6,8
|
5,7
|
4,4
|
3,6
|
2,9
|
|
230(-43)
|
86,1
|
37,1
|
25,4
|
17,8
|
14,8
|
12,3
|
10,0
|
7,9
|
6,7
|
5,1
|
4,1
|
3,3
|
|
231(-42)
|
92,1
|
39,7
|
27,2
|
19,0
|
15,9
|
13,8
|
10,7
|
8,4
|
7,2
|
5,5
|
4,4
|
3,6
|
|
232(-41)
|
104,2
|
44,9
|
30,8
|
21,5
|
18,0
|
15,5
|
12,0
|
9,6
|
8,1
|
6,2
|
5,0
|
4,1
|
|
233(-40)
|
110,8
|
47,9
|
32,7
|
22,9
|
19,1
|
16,5
|
12,8
|
10,2
|
8,6
|
6,6
|
5,3
|
4,3
|
|
234(-39)
|
122,9
|
52,9
|
36,3
|
25,4
|
21,2
|
18,3
|
14,2
|
11,3
|
9,6
|
7,3
|
5,9
|
4,8
|
|
235(-38)
|
135,5
|
58,4
|
40,0
|
28,0
|
23,4
|
20,2
|
15,7
|
12,4
|
10,5
|
8,0
|
6,5
|
5,3
|
|
236(-37)
|
153,6
|
66,1
|
45,4
|
31,7
|
26,5
|
22,8
|
17,8
|
14,1
|
12,0
|
9,1
|
7,4
|
6,0
|
|
237(-36)
|
166,2
|
71,6
|
49,1
|
34,3
|
28,7
|
24,7
|
19,2
|
15,3
|
13,0
|
9,9
|
8,0
|
6,5
|
|
238(-35)
|
184,3
|
79,4
|
54,4
|
38,1
|
31,8
|
27,4
|
21,3
|
17,5
|
14,8
|
11,3
|
9,2
|
7,4
|
|
239(-34)
|
202,9
|
87,4
|
59,9
|
41,9
|
35,0
|
30,2
|
23,5
|
19,2
|
16,3
|
12,4
|
10,0
|
8,1
|
|
240(-33)
|
227,7
|
98,0
|
67,2
|
47,0
|
39,3
|
33,8
|
26,3
|
20,9
|
17,7
|
13,5
|
10,9
|
8,9
|
|
241(-32)
|
243,9
|
105,8
|
72,6
|
50,8
|
42,4
|
36,5
|
28,4
|
22,6
|
19,1
|
14,6
|
11,8
|
9,6
|
|
242(-31)
|
276,5
|
119,0
|
81,6
|
57,1
|
47,7
|
41,1
|
32,0
|
25,4
|
21,5
|
16,5
|
13,3
|
10,7
|
|
243(-30)
|
301
|
129,7
|
83,9
|
62,2
|
51,9
|
44,8
|
34,8
|
30,0
|
25,3
|
19,4
|
15,7
|
12,7
|
|
244(-29)
|
342
|
142,9
|
98,0
|
68,5
|
57,2
|
49,3
|
38,4
|
33,0
|
28,0
|
21,4
|
17,3
|
14,0
|
|
245(-28)
|
368
|
158,8
|
108,9
|
76,1
|
63,6
|
54,8
|
42,5
|
36,1
|
30,6
|
23,4
|
18,9
|
15,3
|
|
246(-27)
|
430
|
185,2
|
127,0
|
88,8
|
74,2
|
64,0
|
49,7
|
39,2
|
33,2
|
25,4
|
20,5
|
16,6
|
|
247(-26)
|
461
|
198,6
|
136,3
|
95,3
|
79,6
|
69,6
|
53,4
|
43,0
|
36,4
|
37,8
|
22,5
|
18,2
|
|
248(-25)
|
491
|
211,7
|
145,2
|
101,5
|
84,8
|
73,1
|
56,8
|
47,0
|
38,0
|
30,4
|
24,6
|
19,8
|
|
249(-24)
|
553
|
238,1
|
163,3
|
114,2
|
95,4
|
82,2
|
64,0
|
51,5
|
43,5
|
33,3
|
27,0
|
21,8
|
|
250(-23)
|
614
|
264,5
|
181,4
|
126,9
|
105,9
|
91,4
|
71,0
|
56,1
|
47,5
|
36,3
|
29,4
|
23,7
|
|
251(-22)
|
681
|
293,1
|
201,0
|
140,6
|
117,4
|
101,2
|
78,7
|
61,6
|
52,2
|
40,0
|
32,3
|
26,1
|
|
252(-21)
|
741
|
319,0
|
218,8
|
153,0
|
127,3
|
110,2
|
85,7
|
67,9
|
57,4
|
43,9
|
35,5
|
28,7
|
|
253(-20)
|
801
|
345,0
|
236,6
|
165,5
|
138,2
|
119,1
|
92,7
|
73,5
|
62,2
|
47,6
|
38,5
|
31,1
|
|
254(-19)
|
862
|
370,9
|
254,4
|
177,9
|
148,5
|
128,1
|
99,6
|
79,7
|
67,5
|
51,6
|
41,8
|
33,7
|
|
255(-18)
|
922
|
396,8
|
272,2
|
190,3
|
158,9
|
137,0
|
106,6
|
87,7
|
74,2
|
56,7
|
45,9
|
37,1
|
|
256(-17)
|
989
|
425,4
|
291,7
|
204,0
|
170,4
|
146,9
|
114,2
|
94,4
|
80,0
|
61,1
|
49,5
|
40,0
|
|
257(-16)
|
1049
|
451,3
|
309,5
|
216,5
|
180,6
|
155,8
|
121,2
|
102,4
|
86,6
|
66,2
|
53,6
|
43,3
|
|
258(-15)
|
1170
|
508,2
|
345,1
|
241,3
|
201,5
|
173,8
|
135,2
|
110,8
|
93,8
|
71,7
|
58,0
|
46,9
|
|
259(-14)
|
1230
|
529,1
|
362,9
|
253,8
|
211,9
|
182,7
|
142,1
|
121,0
|
102,4
|
78,3
|
68,4
|
51,2
|
|
260(-13)
|
1357
|
583,6
|
400,2
|
279,9
|
233,7
|
201,5
|
156,7
|
130,6
|
110,5
|
84,5
|
68,4
|
55,3
|
|
261(-12)
|
1478
|
633,5
|
437,4
|
304,8
|
254,5
|
219,4
|
170,7
|
141,4
|
119,6
|
91,5
|
74,0
|
59,8
|
|
262(-11)
|
1653
|
689,9
|
473,2
|
330,9
|
276,3
|
238,2
|
185,3
|
153,8
|
130,2
|
99,5
|
80,6
|
65,1
|
|
263(-10)
|
1725
|
741,8
|
503,8
|
355,8
|
297,1
|
256,2
|
199,2
|
162,3
|
140,7
|
107,6
|
87,1
|
70,3
|
|
264(-9)
|
1907
|
820,0
|
560,0
|
393,0
|
327,0
|
280,0
|
218,0
|
179,9
|
152,2
|
116,4
|
94,2
|
76,0
|
|
265(-8)
|
2071
|
890,0
|
609,0
|
425,0
|
355,0
|
302,0
|
236,0
|
194,0
|
164,2
|
125,5
|
101,6
|
82,0
|
|
266(-7)
|
2225
|
956,0
|
655,0
|
460,0
|
382,0
|
328,0
|
255,0
|
210,0
|
177,0
|
136,0
|
110,0
|
89,0
|
|
267(-6)
|
2397
|
1030,0
|
701,0
|
496,0
|
414,0
|
354,0
|
275,0
|
226,3
|
191,4
|
146,4
|
118,5
|
95,7
|
|
268(-5)
|
2607
|
1120,0
|
770,0
|
536,0
|
446,0
|
383,0
|
298,0
|
243,8
|
206,3
|
157,8
|
127,7
|
103,1
|
|
269(-4)
|
2794
|
1200,0
|
825,0
|
576,0
|
480,0
|
412,0
|
320,0
|
263,0
|
222,6
|
170,2
|
137,8
|
111,2
|
|
270(-3)
|
3016
|
1295,0
|
890,0
|
625,0
|
520,0
|
444,0
|
346,0
|
282,9
|
239,3
|
183,0
|
148,1
|
119,6
|
|
271(-2)
|
3238
|
1390,0
|
960,0
|
671,0
|
559,0
|
479,0
|
373,0
|
304,4
|
257,5
|
197,0
|
159,4
|
128,7
|
|
272(-1)
|
3472
|
1490,0
|
1030,0
|
710,0
|
592,0
|
506,0
|
399,0
|
328,1
|
277,3
|
212,3
|
171,6
|
138,8
|
|
273(-0)
|
3683
|
1580,0
|
1080,0
|
761,0
|
635,0
|
544,0
|
422,0
|
352,0
|
298,0
|
228,0
|
184,0
|
149,0
|
|
274К(1°С)
|
4056
|
1750,0
|
1185,0
|
839,0
|
696,0
|
595,0
|
463,0
|
379,0
|
320,0
|
245,0
|
198,0
|
160,0
|
|
275(2)
|
4364
|
1879,0
|
1283,0
|
899,0
|
750,0
|
640,0
|
497,0
|
407,0
|
344,0
|
463,0
|
213,0
|
172,0
|
|
276(3)
|
4685
|
2010,0
|
1380,0
|
965,0
|
805,0
|
687,0
|
534,0
|
437,0
|
370,0
|
283,0
|
229,0
|
185,0
|
|
277(4)
|
5031
|
2160,0
|
1470,0
|
1030,0
|
861,0
|
723,0
|
562,0
|
469,0
|
397,0
|
303,0
|
246,0
|
198,0
|
|
278(5)
|
5399
|
2320,0
|
1590,0
|
1110,0
|
925,0
|
791,0
|
615,0
|
503,0
|
426,0
|
325,0
|
263,0
|
213,0
|
|
279(6)
|
5791
|
2482,0
|
1700,0
|
1190,0
|
990,0
|
847,0
|
659,0
|
539,0
|
456,0
|
349,0
|
282,0
|
228,0
|
|
280(7)
|
6209
|
2600,0
|
1820,0
|
1270,0
|
1060,0
|
910,0
|
707,0
|
578,0
|
489,0
|
374,0
|
302,0
|
244,0
|
|
281(8)
|
6652
|
2840,0
|
1950,0
|
1360,0
|
1130,0
|
974,0
|
757,0
|
622,0
|
523,0
|
400,0
|
324,0
|
262,0
|
|
282(9)
|
7125
|
3040,0
|
2065,0
|
1445,0
|
1205,0
|
1040,0
|
811,0
|
660,0
|
560,0
|
428,0
|
347,0
|
280,0
|
|
283(10)
|
7626
|
3260,0
|
2230,0
|
1562,0
|
1299,0
|
1115,0
|
877,0
|
708,0
|
599,0
|
458,0
|
371,0
|
299,0
|
|
284(11)
|
8159
|
3495,0
|
2390,0
|
1670,0
|
1390,0
|
1190,0
|
926,0
|
757,0
|
641,0
|
490,0
|
396,0
|
320,0
|
|
285(12)
|
8725
|
3715,0
|
2530,0
|
1785,0
|
1485,0
|
1232,0
|
990,0
|
809,0
|
685,0
|
523,0
|
424,0
|
342,0
|
|
286(13)
|
9326
|
3920,0
|
2720,0
|
1908,0
|
1585,0
|
1355,0
|
1055,0
|
864,0
|
731,0
|
559,0
|
452,0
|
365,0
|
|
287(14)
|
9965
|
4250
|
2900
|
2030
|
1690
|
1452
|
1129
|
922
|
780
|
597
|
483
|
390
|
|
288(15)
|
10641
|
4540
|
3100
|
2162
|
1808
|
1549
|
1203
|
984
|
833
|
636
|
515
|
416
|
|
289(16)
|
11359
|
4820
|
3310
|
2310
|
1920
|
1658
|
1285
|
1050
|
888
|
679
|
549
|
444
|
|
290(17)
|
12120
|
5140
|
3520
|
2460
|
2040
|
1762
|
1369
|
1120
|
946
|
723
|
585
|
473
|
|
291(18)
|
12925
|
5460
|
3750
|
2613
|
2180
|
1875
|
1457
|
1190
|
1000
|
770
|
624
|
504
|
|
292(19)
|
13780
|
5840
|
4000
|
2800
|
2322
|
2000
|
1555
|
1270
|
1070
|
820
|
664
|
536
|
|
293(20)
|
14687
|
6200
|
4250
|
2980
|
2478
|
2130
|
1655
|
1350
|
1140
|
873
|
707
|
571
|
|
294(21)
|
15641
|
6500
|
4550
|
3170
|
2630
|
2260
|
1758
|
1440
|
1220
|
929
|
752
|
607
|
|
295(22)
|
16655
|
7180
|
4815
|
3380
|
2790
|
2400
|
1869
|
1530
|
1290
|
988
|
799
|
645
|
|
296(23)
|
17730
|
7500
|
5100
|
3580
|
2980
|
2560
|
1987
|
1620
|
1370
|
1050
|
849
|
686
|
|
297(24)
|
18866
|
7960
|
5450
|
3820
|
3160
|
2720
|
2110
|
1720
|
1460
|
1110
|
902
|
728
|
|
298(25)
|
20070
|
8360
|
5830
|
4050
|
3350
|
2880
|
2239
|
1830
|
1550
|
1180
|
958
|
773
|
|
299(26)
|
21336
|
8920
|
6140
|
4280
|
3558
|
3060
|
2390
|
1940
|
1640
|
1260
|
1020
|
821
|
|
300(27)
|
22679
|
9560
|
6520
|
4550
|
3770
|
3240
|
2520
|
2060
|
1740
|
1330
|
1080
|
871
|
|
301(28)
|
24098
|
10180
|
6900
|
4900
|
4000
|
3440
|
2690
|
2190
|
1850
|
1410
|
1140
|
923
|
|
302(29)
|
25596
|
10550
|
7350
|
5110
|
4240
|
3650
|
2840
|
2320
|
1960
|
1500
|
1210
|
978
|
|
303(30)
|
27242
|
11400
|
7780
|
5420
|
4500
|
3870
|
3000
|
2460
|
2080
|
1590
|
1284
|
1040
|
|
304(31)
|
288561
|
12180
|
8260
|
5770
|
4760
|
4100
|
3180
|
2600
|
2200
|
1680
|
1360
|
1100
|
|
305(32)
|
30622
|
12800
|
8720
|
6100
|
5030
|
4330
|
3360
|
2750
|
2330
|
1780
|
1440
|
1160
|
|
306(33)
|
32490
|
13520
|
9280
|
6450
|
5325
|
4600
|
3540
|
2910
|
2460
|
1880
|
1520
|
1230
|
|
307(34)
|
34462
|
14310
|
9820
|
6820
|
5600
|
4860
|
3760
|
3080
|
2610
|
1990
|
1610
|
1300
|
|
308(35)
|
36548
|
15220
|
10360
|
7200
|
5920
|
5140
|
3980
|
3260
|
2760
|
2100
|
1700
|
1370
|
|
309(36)
|
38742
|
16100
|
10950
|
7660
|
6280
|
5450
|
4200
|
3440
|
2910
|
2220
|
1800
|
1450
|
|
310(37)
|
41067
|
17040
|
11600
|
8040
|
6640
|
5740
|
4360
|
3640
|
3080
|
2350
|
1900
|
1530
|
|
311(38)
|
43519
|
18150
|
12220
|
8560
|
7010
|
6080
|
4690
|
3840
|
3250
|
2480
|
2000
|
1620
|
|
312(39)
|
46107
|
19150
|
12890
|
9020
|
7400
|
6400
|
4960
|
4050
|
3430
|
2620
|
2120
|
1710
|
|
313(40)
|
48835
|
20200
|
13600
|
9510
|
7910
|
6760
|
5220
|
4280
|
3620
|
2760
|
2230
|
1800
|
|
314(41)
|
51719
|
21350
|
14350
|
10040
|
8320
|
7100
|
5530
|
4520
|
3820
|
2920
|
2360
|
1900
|
|
315(42)
|
54770
|
22450
|
15130
|
10600
|
8790
|
7540
|
5840
|
4760
|
4030
|
3070
|
2480
|
2010
|
|
316(43)
|
57986
|
23720
|
15950
|
11120
|
9350
|
8060
|
6249
|
5020
|
4240
|
3240
|
2620
|
2110
|
|
317(44)
|
613851
|
25100
|
16800
|
11715
|
9750
|
8290
|
6437
|
5290
|
4470
|
3410
|
2760
|
2230
|
|
318(45)
|
64980
|
26400
|
17700
|
12400
|
10550
|
8740
|
6760
|
5570
|
4710
|
3600
|
2910
|
2350
|
|
319(46)
|
68769
|
27600
|
18680
|
12900
|
10800
|
9230
|
7150
|
5870
|
4960
|
3790
|
3060
|
2470
|
|
320(47)
|
72780
|
29200
|
19650
|
13680
|
11320
|
9740
|
7550
|
6180
|
5220
|
3980
|
3220
|
2600
|
|
321(48)
|
77020
|
30600
|
20370
|
14400
|
12000
|
10030
|
7960
|
6500
|
5490
|
4190
|
3900
|
2730
|
|
322(49)
|
81498
|
32370
|
21700
|
15140
|
12500
|
10080
|
8360
|
6840
|
5780
|
4410
|
3560
|
2880
|
|
323(50)
|
86236
|
34000
|
22700
|
15800
|
13200
|
11030
|
8800
|
7190
|
6080
|
4640
|
3750
|
3020
|
СОДЕРЖАНИЕ
|
|
