МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА
34
Конструкция
и размеры
Hard metal brazed tips, type 34. Design and dimensions
|
ГОСТ
25413-82
Взамен
ГОСТ 2209-69
в части формы 34
|
Постановлением Государственного комитета СССР по стандартам
от 18 августа 1982 г. № 3271 дата введения установлена
01.07.83
1. Настоящий стандарт
распространяется на центры к токарным и круглошлифовальным станкам.

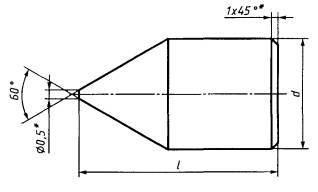

2. Конструкция и размеры пластин
должны соответствовать указанным на чертеже и в таблице.
* Размеры
для пресс-форм.
мм
|
Обозначение пластин
|
d
|
l
|
|
34090
|
5
|
12
|
|
34110
|
7
|
14
|
|
34130
|
11
|
20
|
|
34150
|
14
|
22
|
|
34170
|
18
|
30
|
|
34190
|
22
|
40
|
|
34210
|
32
|
55
|
3. Условное обозначение пластин - по ГОСТ
25393-90.
4. Ориентировочная масса пластин
указана в приложении.
5. Технические требования - по ГОСТ
2209-90.
ПРИЛОЖЕНИЕ
Справочное
Ориентировочная масса пластин
|
Обозначение пластин
|
Ориентировочная масса
пластин в г из твердого сплава марок
|
|
Т5К10
|
Т14К8
|
Т15К6
|
Т30К4
|
Т5К12
|
ТТ10К8Б
|
ТТ7К12
|
|
34090
|
3,67
|
3,26
|
3,24
|
2,75
|
3,81
|
3,93
|
3,79
|
|
34110
|
5,24
|
4,64
|
4,61
|
3,92
|
5,43
|
5,61
|
5,40
|
|
34130
|
17,8
|
15,8
|
15,7
|
13,3
|
18,4
|
19,0
|
18,3
|
|
34150
|
29,8
|
26,4
|
26,2
|
22,3
|
30,9
|
31,9
|
30,7
|
|
34170
|
68,4
|
60,7
|
60,3
|
51,3
|
71,0
|
73,2
|
70,6
|
|
34190
|
142
|
126
|
125
|
106
|
147
|
152
|
146
|
|
34210
|
401
|
356
|
353
|
300
|
416
|
429
|
414
|
Продолжение
|
Обозначение пластин
|
Ориентировочная масса пластин
в г из твердого сплава марок
|
|
ВК3, ВК3М
|
ВК4
|
ВК6, ВК6М, ВК60М
|
ВК8
|
ВК10М, ВК100М
|
ТТ8К6
|
ТТ20К9
|
|
34090
|
4,35
|
4,33
|
4,28
|
4,23
|
4,16
|
3,76
|
3,60
|
|
34110
|
6,20
|
6,17
|
6,10
|
6,03
|
5,94
|
5,36
|
5,13
|
|
34130
|
21,1
|
20,9
|
20,7
|
20,5
|
20,2
|
18,2
|
17,4
|
|
34150
|
35,3
|
35,1
|
34,7
|
34,3
|
33,8
|
30,5
|
29,2
|
|
34170
|
81,1
|
80,6
|
79,8
|
78,8
|
77,5
|
70,0
|
67,1
|
|
34190
|
168
|
167
|
165
|
163
|
161
|
145
|
139
|
|
34210
|
475
|
472
|
467
|
462
|
454
|
410
|
393
|
|
|
