Изменение № 1 ГОСТ
25660-83 Фланцы изолирующие для подводных трубопроводов на РУ
10,0 МПа (около 100 кгс/см.кв.). Конструкция
Утверждено
и введено в действие Постановлением Государственного комитета СССР по управлению
качеством продукции и стандартам от 12.04.90 № 867
Дата введения 01.01.91
Наименование
стандарта. Исключить слова: «и размеры»; «and dimensions».
Пункт
1. Второй абзац исключить.
Пункт

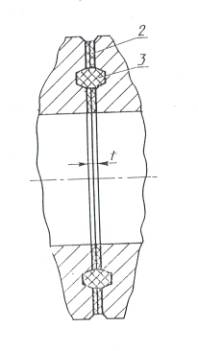

2. Чертеж 1. Изображение позиций 2, 3 заменить новым:
подрисуночная
подпись. Позиции 2, 3 изложить в новой редакции: «2 - изолирующее
покрытие, полученное напылением; 3 -
изолирующая уплотнительная прокладка»;
таблица 1. Графа t.
Заменить значения: 2,0; 2,5; 3,0 на 0,3;
пример
условного обозначения. Заменить размер: DУ 200 мм на DУ 200.
Чертеж
2 дополнить изображением изолирующего покрытия; проставить размер d1, как показано на чертеже:
исключить
обозначение поверхности А; выносной элемент 1 дополнить наименованием: «Под
механическую обработку».
Чертеж
3. Заменить наименование: «Втулка» на «Изолирующая втулка».
Чертеж

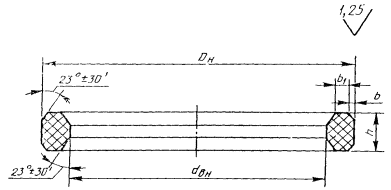

4 и таблицу 4 изложить в новой редакции:
Изолирующая уплотнительная прокладка
Черт. 4
Таблица 4
Размеры, мм
|
Условный проход Dy
|
DH
h6
|
dвн
к6
|
h
±0,1
|
b
|
b1
|
Масса,
кг, не более
|
|
I7
|
|
200
|
250,2
|
234,0
|
17
|
1,5
|
5,7
|
0,26
|
|
250
|
310,2
|
294,0
|
0,32
|
|
300
|
370,2
|
354,0
|
0,38
|
|
350
|
418,0
|
394,3
|
23
|
1,65
|
8,15
|
0,80
|
|
400
|
473,0
|
449,3
|
0,93
|
|
(450)
|
544,5
|
516,6
|
27
|
1,8
|
9,4
|
1,46
|
|
500
|
606,5
|
578,6
|
1,62
|
Чертеж
5 и таблицу 5 исключить.
Пункт 6
изложить в новой редакции: «6. Материал изолирующих прокладки и втулки,
служащий как для герметизации соединения, так и для электрической изоляции обеих
частей фланцев, должен обладать следующими свойствами:
разрушающей
нагрузкой – не менее 260 МПа (2600 кгс/см2);
электрическим
сопротивлением – не менее 10 кОм;
водопоглощением
– не более 0,01 %.
Материал изолирующей уплотнительной прокладки - политетрафторэтилен.
Материал изолирующей втулки - текстолит по ГОСТ
5-78. Материал покрытия поверхности «Б» фланца, наносимого напылением:
политетрафторэтилен или композиции на основе фторопласта марки Ф 30ЛН-Э по
нормативно-технической документации. Толщина покрытия (0,2 ± 0,05) мм.
Технические требования к металлической поверхности Б фланца - по ГОСТ
9.301-86.
Покрытие должно быть равнотолщинным и глянцевым.
Покрытие не должно иметь отслоений или вздутий, наличие пористости,
трещин и сколов.
Правила приемки и методы контроля покрытий - по ГОСТ
9.302-88.
(ИУС № 7 1990 г.)
