ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ
И ФАСОННЫЕ
ЧАСТИ К НИМ.
ТРОЙНИКИ
ПРЯМЫЕ ПЕРЕХОДНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6942.15-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАНЫ
Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
О.П. Михеев, канд. техн. наук
(руководитель темы); В.И. Фельдман,
канд. техн. наук; В.Н. Бехалов,
канд. техн. наук
ВНЕСЕНЫ
Министерством промышленности строительных материалов СССР
Зам. министра Н. П. Кабанов
УТВЕРЖДЕНЫ И
ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам
строительства от 4 сентября 1980 г. № 137
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ
И ФАСОННЫЕ ЧАСТИ К НИМ
ТРОЙНИКИ ПРЯМЫЕ ПЕРЕХОДНЫЕ
Конструкция
и размеры
Cast iron waste pipes and fittings.
T-branches, unequal. Construction
and dimensions
|
ГОСТ
6942.15-80
Взамен
ГОСТ 6942.20-69
|
Постановлением Государственного комитета СССР по делам строительства от
4 сентября 1980 г. №137 срок введения установлен
с
01.01.1982 г.
Несоблюдение
стандарта преследуется по закону
1 Настоящий стандарт
распространяется на прямые переходные тройники к чугунным трубам,
предназначенным для систем внутренней канализации зданий.

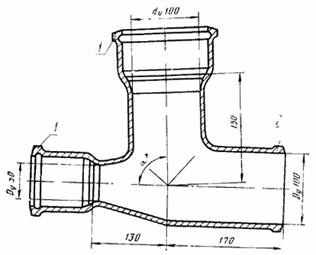

2 Конструкция и размеры
прямых переходных тройников должны соответствовать указанным на чертеже.
* a = 87 30' или 90°, при этом размер 87 30'
является предпочтительным, а в тройниках высшей категории качества -
обязательным.
Масса
тройника - 6,8 кг
1 -
раструбы типа I по ГОСТ
6942.2-80; - хвостовик по ГОСТ
6942.2-80
Примечание. Размеры и масса
даны без учета антикоррозионного покрытия.
Условное
обозначение
прямого переходного тройника:
Тройник
ТПР-50/100´100 ГОСТ 6942.15-80
3. Технические требования,
правила приемки, методы контроля, маркировка, упаковка, транспортирование,
хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
