ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ
И ФАСОННЫЕ
ЧАСТИ К НИМ.
КРЕСТОВИНЫ
ПРЯМЫЕ СО СМЕЩЕННОЙ ОСЬЮ ОТВОДА
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6942.19-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук
ВНЕСЕНЫ
Министерством промышленности строительных материалов СССР
Зам. министра Н.П. Кабанов
УТВЕРЖДЕНЫ И
ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам
строительства от 4 сентября 1980 г. № 137
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ
И ФАСОННЫЕ ЧАСТИ К НИМ
КРЕСТОВИНЫ ПРЯМЫЕ СО СМЕЩЕННОЙ
ОСЬЮ ОТВОДА
Конструкция и размеры
Cast iron waste pipes and fittings.
Duble branches with shifted axis.
Construction
and dimensions
|
ГОСТ
6942.19-80
|
Постановлением Государственного комитета СССР по делам
строительства от 4 сентября 1980 г. №137 срок введения установлен
с
01.01.1982 г.
Несоблюдение
стандарта преследуется по закону
1. Настоящий стандарт
распространяется на прямые крестовины со смещенной осью отвода к чугунным
трубам, предназначенным для систем внутренней канализации зданий.

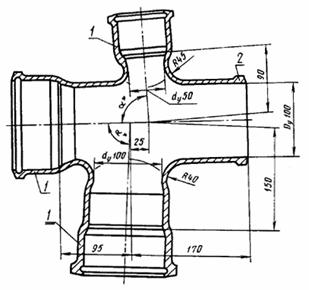

2. Конструкция и размеры
прямых крестовин со смещенной осью отвода должны соответствовать указанным на
чертеже.
* a = 87°30' или 90°, при этом размер 87°30' является предпочтительным, а в
крестовинах высшей категории качества - обязательным.
Масса крестовины 8,0 кг
1 - раструбы
типа I по ГОСТ
6942.2-80; 2 - хвостовик по ГОСТ
6942.2-80
Примечание. Размеры и масса даны без учета антикоррозионного
покрытия.
Условное
обозначение
прямой крестовины со смещенной осью отвода:
Крестовина
КПС-100´50 ГОСТ 6942.19-80.
3. Технические требования,
правила приемки, методы контроля маркировка, упаковка, транспортирование,
хранение, гарантии изготовителя — по ГОСТ
6942.0-80.
