ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ПЛИТЫ ПОДОКОННЫЕ
ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ
ЗДАНИЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 8484-82
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным
институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
ИСПОЛНИТЕЛИ
Ц.Б. Абрамович (руководитель
темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов
ВНЕСЕН Центральным научно-исследовательским и
проектно экспериментальным институтом промышленных зданий и сооружений
(ЦНИИпромзданий) Госстроя СССР
Директор Ю.Н. Хромец
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по делам строительства от 30 июля 1982 г. № 197
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Конструкция и размеры
Reinforced concreate window boards for
production
buildings. Design and dimensions
|
ГОСТ
8484-82
Взамен
ГОСТ 8484-71
кроме типов и основных
размеров плит
|
Постановлением Государственного комитета
СССР по делам строительства от 30 июля 1982 г. № 197 срок введения установлен
с
01.07.83
Несоблюдение
стандарта преследуется по закону
1.
Настоящий стандарт распространяется на подоконные железобетонные плиты (далее -
плиты), предназначаемые для применения в оконных проемах стен производственных
зданий, и устанавливает конструкцию и размеры плит.
2.
Плиты должны удовлетворять требованиям ГОСТ 6785-80 и настоящего
стандарта.
3.

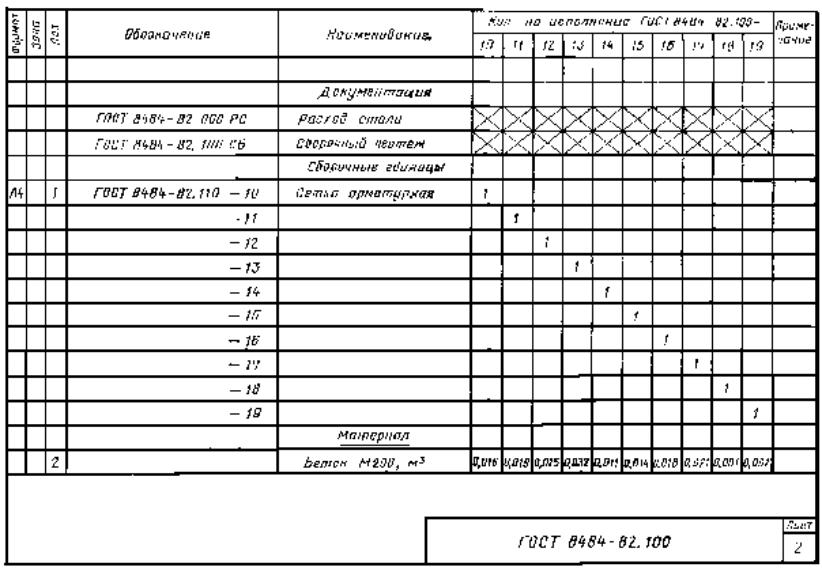

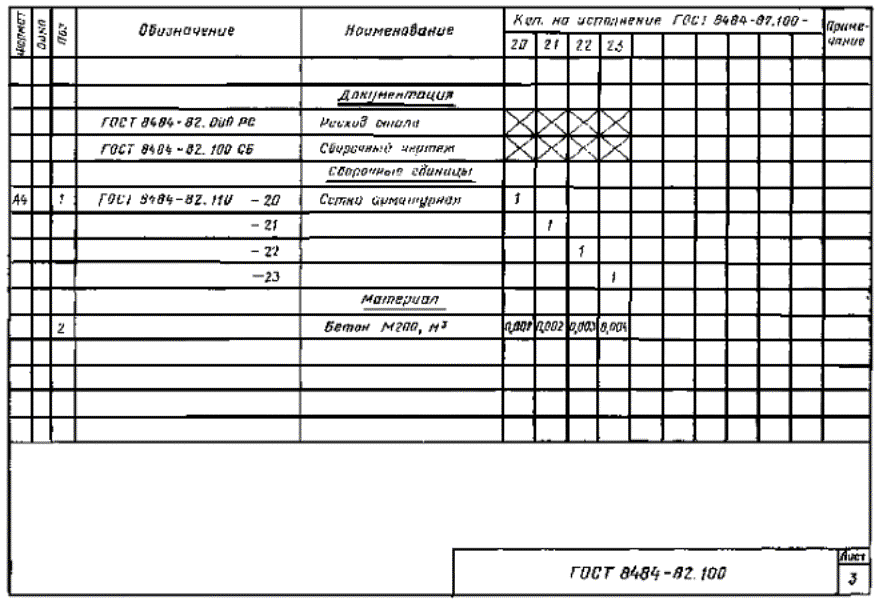

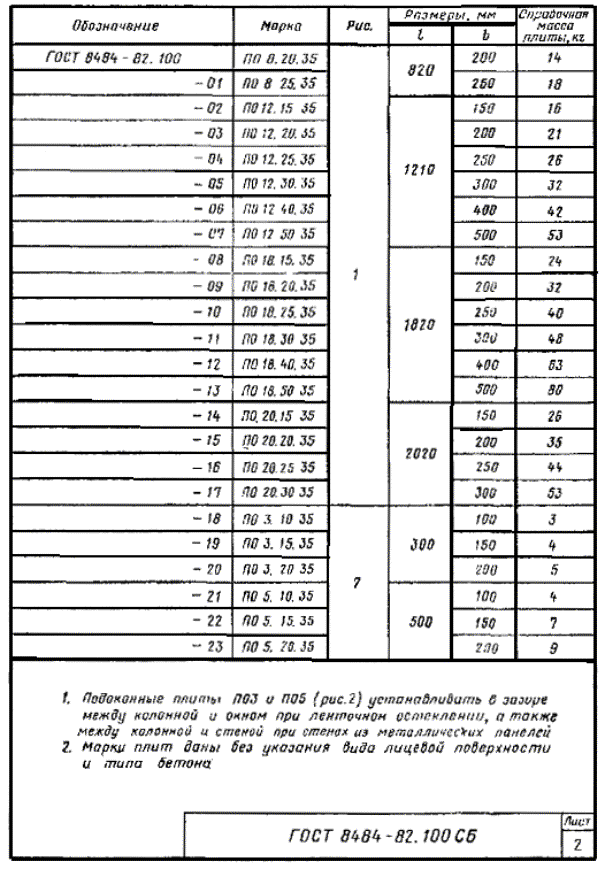

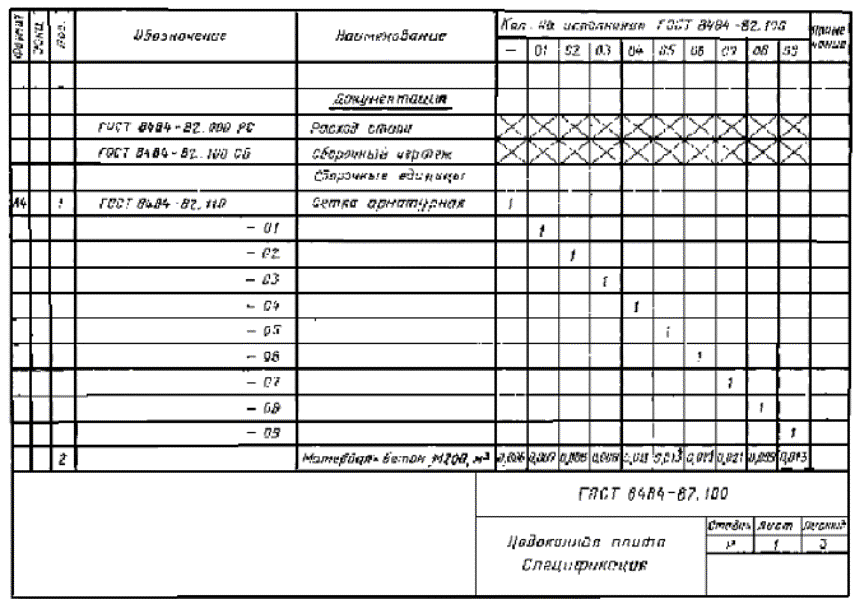

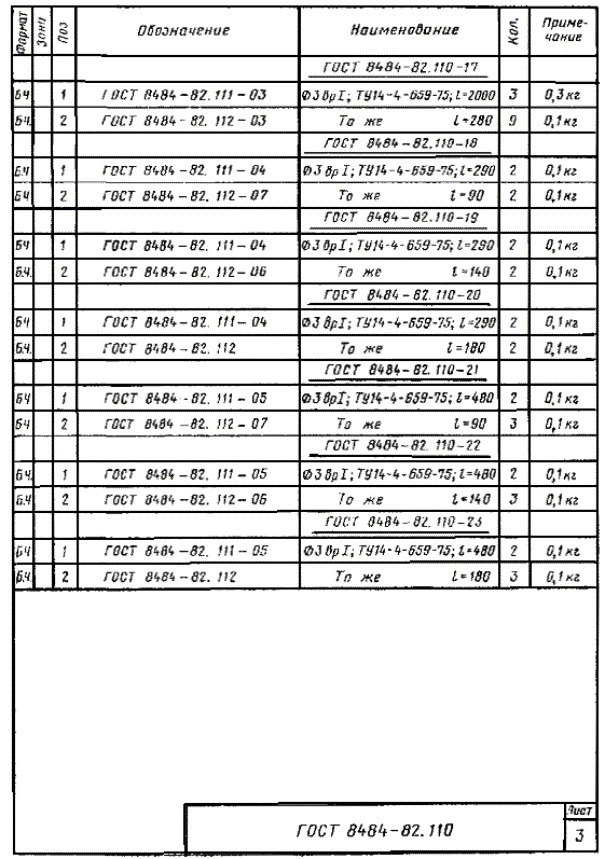

Конструкция и размеры плит должны приниматься в соответствии с рабочей
документацией, приведенной в обязательном приложении 1.
4.

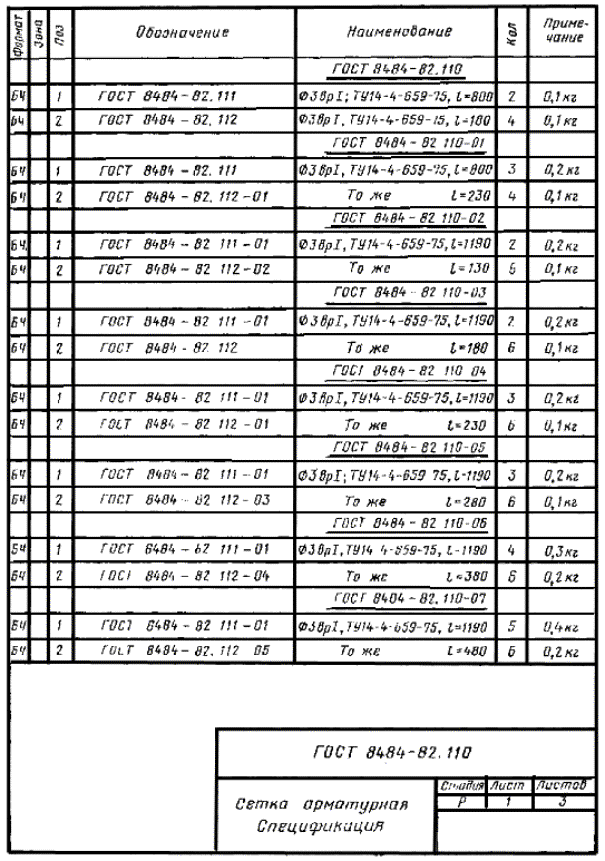

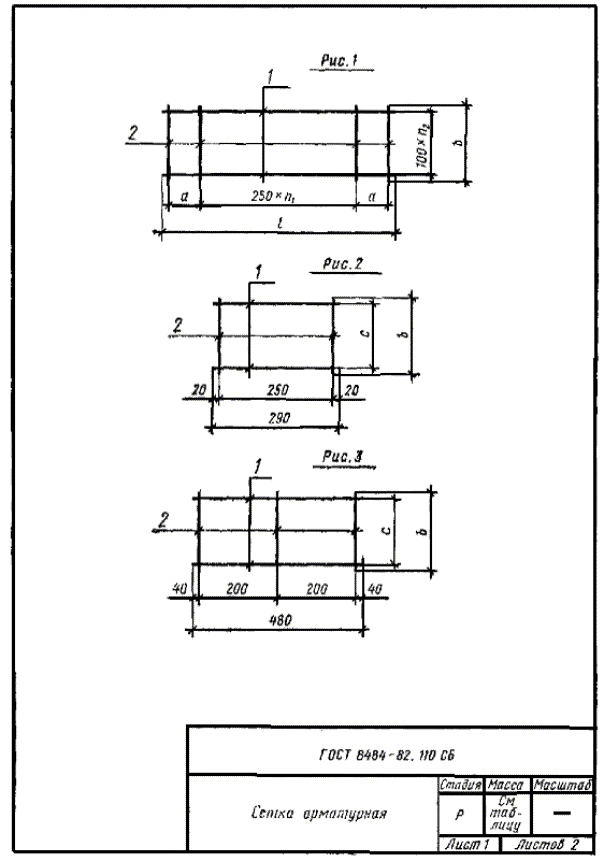

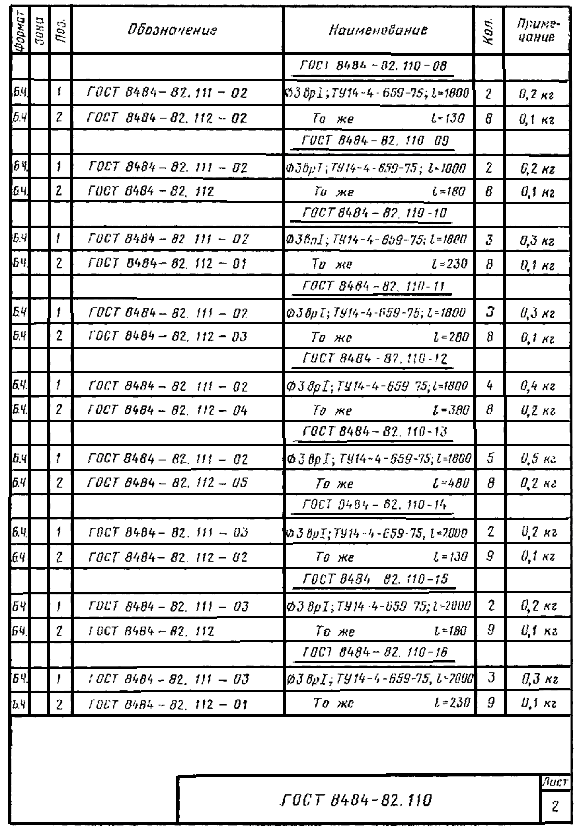

Изготовление арматурных сеток следует производить контактной точечной сваркой в
соответствии с требованиями ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78. Дуговая сварка крестообразных
соединений не допускается.
5. Толщина защитного
слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона,
пластмассы или других неметаллических материалов.
6.
Примеры расположения подоконных плит в оконных проемах стен из железобетонных
панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из
пенополиуретана приведены в справочном приложении 2.
Обязательное
ПРИЛОЖЕНИЕ 2
Справочное

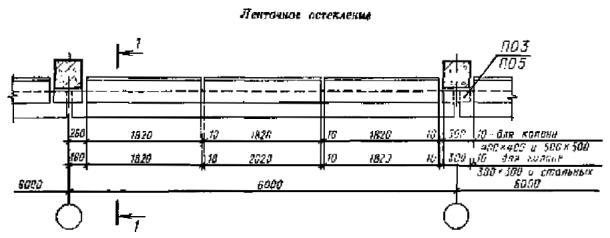

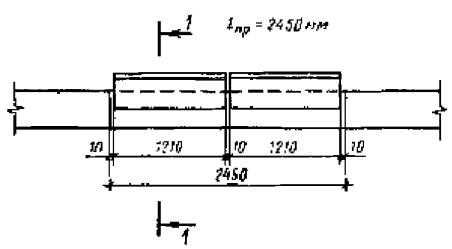

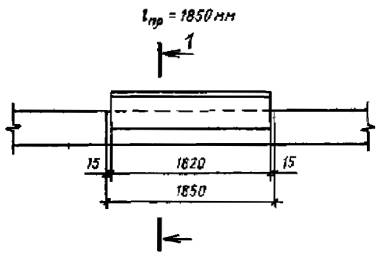

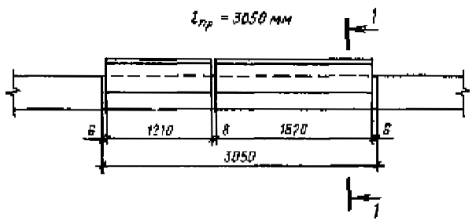

а) Стены из железобетонных панелей,
блоков и кирпича при ширине оконного проема:
Черт. 1
Черт.
2
Черт.
3
1. Заполнение проемов условно не показано.
2. Сечение 1-1 см. на черт. 9.
Черт.
4
Черт.
5
1. Заполнение проемов условно не показано. 2. Сечение 1-1 см. на черт 9

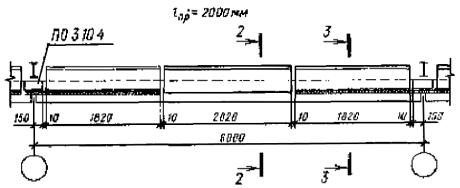

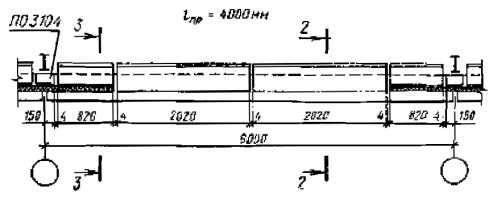

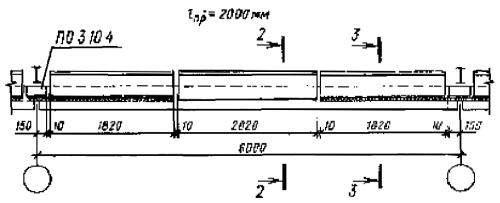

б) Стены из трехслойных металлических
панелей с утеплителем из пенополиуретана с опиранием их на цокольные
железобетонные панели при ширине оконного проема:
Черт.
6
Черт.
7
Черт.
8
Сечения 2-2
и 3-3 см. на черт. 10 и 11.
1-1
Рис. 1 Окна с переплетами из
одинарных стальных труб
Рис. 2 Окна
с переплетами из одинарных стальных труб
Рис. 3 Окна
с переплетами из спаренных стальных труб
Рис. 4 Окна
с деревянными переплетами

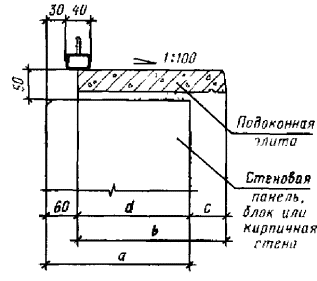

Черт. 9
1. Значения буквенных размеров см в табл. 1.
2. Размер в скобках на рис. 4 для ширины
брусков коробки 124 мм.
К сечению 1-1
Таблица 1
Размеры в мм
|
Рис.
|
Вид остекления
|
а
|
b
|
с
|
d
|
Примечание
|
|
1
|
Одинарное
|
200
|
250
|
110
|
140
|
-
|
|
250
|
300
|
110
|
190
|
|
2
|
Двойное
|
250
|
150
|
60
|
70*
|
-
|
|
300
|
200
|
80
|
120
|
|
380
|
300
|
100
|
200
|
|
400
|
300
|
80
|
220
|
|
500
|
400
|
80
|
320
|
|
510
|
400
|
70
|
330
|
|
640
|
500
|
40
|
460
|
|
3
|
Одинарное
или двойное
|
200
|
200
|
70
|
130
|
-
|
|
250
|
250
|
70
|
180
|
|
300
|
300
|
70
|
230
|
|
380
|
400
|
90
|
310
|
|
400
|
400
|
70
|
330
|
|
500
|
500
|
70
|
430
|
|
510
|
500
|
60
|
440
|
|
4
|
Одинарное
или двойное
|
250
|
200
|
95
|
105
|
Для
окон с шириной брусков коробки 94 мм
|
|
300
|
250
|
95
|
155
|
|
380
|
300
|
65
|
235
|
|
400
|
300
|
45
|
265
|
|
500
|
500
|
145
|
355
|
|
510
|
500
|
135
|
365
|
|
260
|
150
|
75
|
75*
|
Для
окон с шириной брусков коробки 124 мм
|
|
300
|
200
|
75
|
125
|
|
380
|
300
|
95
|
205
|
|
400
|
300
|
75
|
225
|
|
500
|
400
|
65
|
335
|
|
510
|
400
|
65
|
335
|
|
640
|
500
|
35
|
465
|
* В местах стыков подоконных плит предусматриваются
кронштейны по чертежам узлов окон.

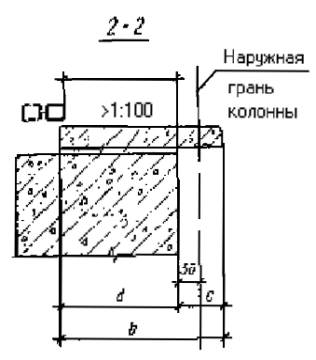

Черт. 10
Черт.
11
К сечению 2-2
Таблица
2
мм
|
Толщина панелей
|
а
|
b
|
с
|
d
|
|
46,6
|
128,6
|
200
|
60
|
140
|
|
250
|
110
|
|
61,6
|
143,6
|
250
|
80
|
170
|
|
81,6
|
163,6
|
250
|
70
|
180
|
|
91,6
|
173,6
|
250
|
60
|
190
|
|
50
|
132
|
250
|
90
|
160
|
|
80
|
162
|
250
|
70
|
180
|
|
100
|
182
|
300
|
95
|
205
|

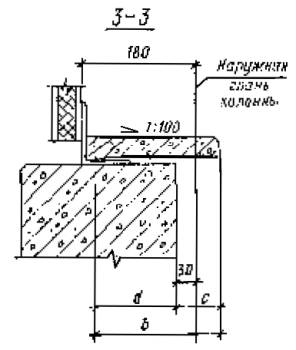

К сечению 3-3
Таблица 3
мм
|
Толщина панелей
|
b
|
с
|
d
|
|
46,6
|
200
|
60
|
140
|
|
250
|
110
|
|
61,6
|
200
|
80
|
120
|
|
91,6
|
200
|
60
|
140
|
|
81,6
|
200
|
70
|
130
|
|
50
|
200
|
90
|
110
|
|
80
|
200
|
70
|
130
|
|
100
|
200
|
95
|
105
|
