ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ИЗДЕЛИЯ СКОБЯНЫЕ ЗАПИРАЮЩИЕ ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ ГОСТ 5090-86 ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР Москва РАЗРАБОТАН Министерством промышленности строительных материалов СССР Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР ИСПОЛНИТЕЛИ Л.В. Воронкова (руководитель темы), Н.Д. Попков, Е.Ф. Рашитова, Б.А. Филозофович, Н.Г. Королев, Н.И. Федоров ВНЕСЕН Министерством промышленности строительных материалов СССР Зам. министра В.И. Чирков УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 июля 1986 г. № 102 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета СССР по делам строительства от 25 июля 1986 г. № 102 срок введения установлен с 01.07.87 Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на запирающие изделия для деревянных окон и дверей, применяемых в строительстве жилых и общественных зданий. 2. Обозначение, наименование и рекомендуемая область применения запирающих изделий приведены в таблице. Основные размеры запирающих изделий должны соответствовать указанным на черт. 1 - 13. (Поправка. ИУС 1-1988). Основные размеры соединителей, ограничителей, ручек и накладок, предназначаемых для комплектования фрамужных приборов или врезных заверток, должны соответствовать указанным в обязательном приложении 1. Примеры установки фрамужных приборов, соединителя для фрамуг с тройным остеклением и врезной завертки типа ЗР1 приведены в рекомендуемом приложении 2.

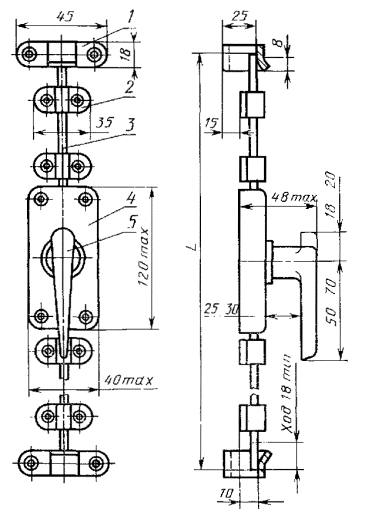

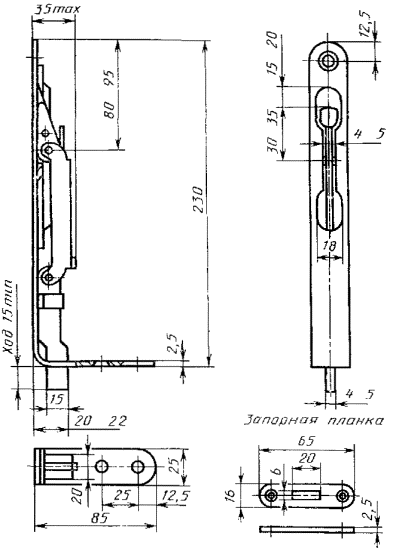

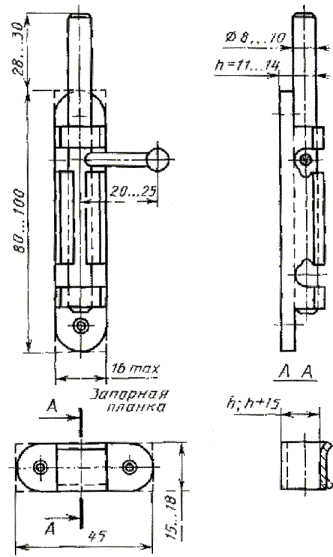

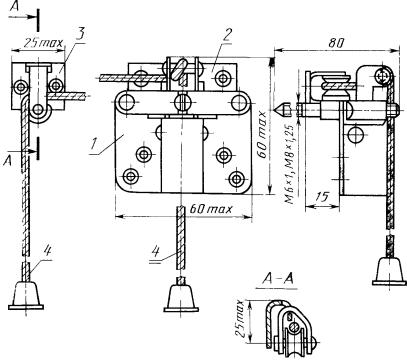

Прибор фрамужный типа ПФ1 Черт. 1 Примечание. Размер L = B + 13 мм, где B - ширина фрамуги с учетом наплава. Шурупы 1-4´30 по ГОСТ 1145-80 или ГОСТ 1146-80 (4 шт.). Пример условного обозначения фрамужного прибора для спаренных фрамуг: ПФ1 ГОСТ 5090-86 То же, для раздельных фрамуг с соединителем исполнения 1 и расстоянием между фрамугами, равным 53 мм: ПФ1-1-53 ГОСТ 5090-86 Прибор фрамужный типа ПФ2 1 - защелка, 2 - корпус, 3 - угловой блок, 4 - шнур Черт. 2 Шурупы 1-4´30 по ГОСТ 1145-80 (12 шт.). Пример условного обозначения фрамужного прибора для спаренных фрамуг с ограничителем: ПФ2 ГОСТ 5090-86 То же, для раздельных фрамуг с соединителем исполнения 1 и расстоянием между фрамугами, равным 53 мм: ПФ2-1-58 ГОСТ 5090-86 Шпингалет накладной типа ШН1 1 - запорная планка, 2 - направляющая, 3 - засов-штанга, 4 - корпус, 5 - ручка, 6 - засов Черт. 3 Примечание. Размер L = H + 30 мм, где H - высота створки или дверного полотна с учетом наплава. (Поправка. ИУС 1-1988). Шурупы 1-4´30 (16 шт.) - для крепления корпуса и запорных планок и 1-4´18 (12 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80-для крепления направляющих. Пример условного обозначения шпингалета: ШН1 ГОСТ 5090-86 Шпингалет накладной типа ШН2 1 - запорная планка, 2 - направляющая, 3 - корпус, 4 - ручка Черт. 4 Примечание. Размер L = Н + 30 мм, где H - высота створки с учетом наплава. Шурупы 1-4´30 (8 шт.) - для крепления корпуса и запорных планок и 1-4´18 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80 - для крепления направляющих. Пример условного обозначения шпингалета: ШН2 ГОСТ 5090-86 Шпингалет врезной типа ШВ Черт. 5 Шурупы 1-4´30 по ГОСТ 1145-80 (5 шт.). Пример условного обозначения врезного шпингалета: ШВ ГОСТ 5090-86 Завертка-стяжка врезная типа ЗР1 Черт. 6 Шурупы 1-4´25 или 1-3´25 по ГОСТ 1145-80 (2 шт.) и штифты (4 шт.). Пример условного обозначения завертки-стяжки о ручкой типа Р1: ЗР1-1 ГОСТ 5090-86 Завертка врезная типа ЗР2

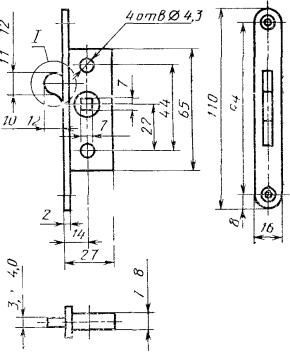

Черт. 7 (Поправка. ИУС 1-1988). Шурупы 1-4´25 или 1-3´25 по ГОСТ 1145-80 (4 шт.). Пример условного обозначения завертки с ручкой типа Р1: ЗР2-1 ГОСТ 5090-86 То же, с ручкой типа Р2 и накладкой: ЗР2-2 ГОСТ 5090-86 Завертка врезная типа ЗР3

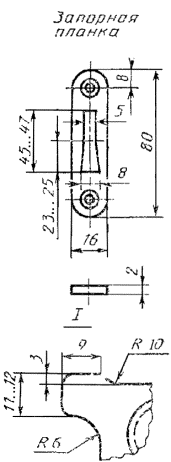

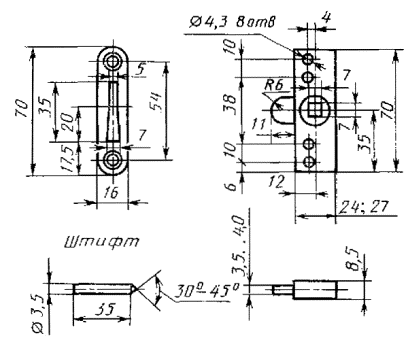

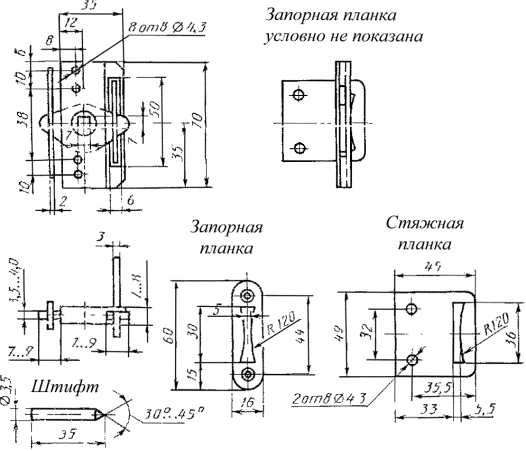

Черт. 8 Шурупы 1-4´25 или 1-3´25 по ГОСТ 1145-80 (2 шт.) винты ВМ4-6q´35.36 ГОСТ 17474-80 (2 шт.). Пример условного обозначения завертки исполнения 1 правого исполнения с ручкой типа Р1: ЗРЗ-1-П-1 ГОСТ 5090-86 То же, исполнения 2 левого исполнения с ручкой типа Р2 и накладкой: ЗРЗ-2-Л-2 ГОСТ 5090-86 Завертка врезная типа ЗР4 Черт. 9 (Поправка. ИУС 4-1988). Примечание. Форма и размеры засова могут быть аналогичными засову заверток типов ЗР2, ЗР3. (Поправка. ИУС 5-1988). Шурупы 1-4´25 или 1-3´25 по ГОСТ 1145-80 (2 шт.) и штифты (2 шт.). Примечание. Отверстия диаметром 4,3 мм следует располагать на оси симметрии корпуса завертки. (Поправка. ИУС 1-1988). Пример условного обозначения завертки с ручкой типа Р1: ЗР4-1 ГОСТ 5090-86 Завертка накладная типа ЗФ1 Черт. 10 (Поправка. ИУС 1-1988). Шурупы 1-4´30 по ГОСТ 1145-80 или ГОСТ 1146-80 (4 шт.). Примечание. Допускается располагать шурупы на корпусе завертки в пределах 45° от вертикальной оси. Пример условного обозначения завертки с запорной планкой исполнения 1: ЗФ1-1 ГОСТ 5090-86 Завертка накладная типа ЗФ2 Черт. 11 (Поправка. ИУС 4-1988). Шурупы 1-3´20 по ГОСТ 1145-80 или ГОСТ 1146-80 (4 шт.). Пример условного обозначения завертки правого исполнения: ЗФ2 П ГОСТ 5090-86 То же, исполнения 2: ЗФ2 П-2 ГОСТ 5090-86 Задвижка накладная типа ЗТ Черт. 12 Шурупы 1-3´25 или 1-4´25 по ГОСТ 1145-80 (4 шт.). Пример условного обозначения задвижки для створок с наплавом: ЗT (h + 15) ГОСТ 5090-86 То же, без наплава: ЗT (h) ГОСТ 5090-86 (Поправка. ИУС 1-1988). Черт. 13 Винт ВM6-6q´55.86 по ГОСТ 17473-80, ГОСТ 17474-80 или ГОСТ 17475-80. (Поправка. ИУС 1-1988). Шурупы 1-3´25 по ГОСТ 1145-80 (2 шт.). Пример условного обозначения стяжки: СТ ГОСТ 5090-86 3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации запирающих изделий должны соответствовать ГОСТ 538-78 и дополнительным требованиям настоящего стандарта. 4. Завертки-стяжки типа ЗР1 допускается изготавливать до 01.01.90. 5. Завертки типа ЗР4 предназначены для комплектования окон и балконных дверей, изготовляемых на автоматизированных линиях, установленных на деревообрабатывающих комбинатах до 01.01.86. 6. Засовы врезных шпингалетов и заверток в открытом положении не должны выступать над лицевой поверхностью планок или западать внутрь корпуса более чем на 1 мм. 7. Размеры засова и запорной планки шпингалетов типов ШН1, ШН2 и задвижки типа ЗТ должны обеспечивать при их соединении натяг не менее 3 мм. Толщина запорных планок указанных изделий не должна быть менее 1 мм. (Поправка. ИУС 2-1990). (Поправка. ИУС 9-1990). 8. Шнур фрамужного прибора типа ПФ2 должен перемещаться по роликам свободно, без заеданий и не соскальзывать с них. 9. Завертки типов ЗР1, ЗР2, ЗР4 и ЗФ1 следует изготавливать двухсторонними, типов ЗРЗ и ЗФ2 - в правом и левом исполнениях. 10. Засов задвижки типа ЗТ должен быть выполнен из стального прутка. 11. Форма ручек, накладок, сечения засовов накладных шпингалетов, а также заостренной части штифтов для заверток стандартом не устанавливаются. 12. Запирающие изделия должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 для 2, 3 или 4 (С) групп условий эксплуатации ГОСТ 9.303-84. 13. Засовы-штанги накладных шпингалетов следует испытывать на прочность при приемочных и типовых испытаниях. Испытания проводят на стенде путем приложения в течение 1 мин к закрепленному засову-штанге силы 800 Н (78,4 кгс) на расстоянии 5 мм от места крепления перпендикулярно к плоскости крепления шпингалета. После проведения испытаний засов-штанга не должен быть деформирован. 14. Фрамужные приборы типов ПФ1, ПФ2 и завертки типов ЗР1, ЗР2, ЗР3, ЗР4 должны быть укомплектованы следующими деталями, указанными в обязательном приложении 1: фрамужные приборы типов ПФ1, ПФ2, устанавливаемые на фрамуги с раздельными переплетами, - двумя соединителями исполнения 1, 2, 3, 4 или 5 (черт. 1, 2, 3, 4, 5); фрамужные приборы типа ПФ2, устанавливаемые на фрамуги с одинарными или спаренными переплетами, - двумя ограничителями (черт. 7); фрамужные приборы типа ПФ2, устанавливаемые на фрамуги с тройным остеклением, - двумя ограничителями и двумя соединителями (черт. 6 и 7); завертки типа ЗР1 - ручками типа Р1 (черт. 8); завертки типов ЗР2, ЗР3, ЗР4-ручками типа Р1 или Р2 с накладками. Число ручек типа Р2 и накладок должно быть указано при заказе. 15. Значение L фрамужных приборов типа ПФ1 и шпингалетов типов ШН1 и ШН2 должно быть указано при заказе. ПРИЛОЖЕНИЕ 1Обязательное КОМПЛЕКТУЮЩИЕ ИЗДЕЛИЯ ДЛЯ ФРАМУЖНЫХ ПРИБОРОВ И ВРЕЗНЫХ ЗАВЕРТОКСоединители для фрамуг с раздельными и раздельно-спаренными переплетами

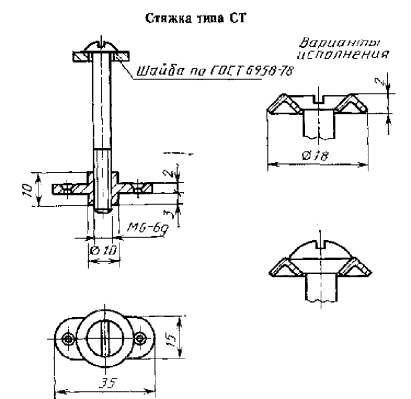

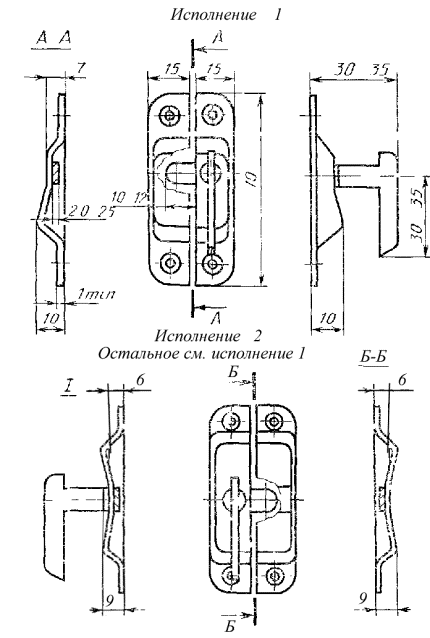

Черт. 1 Шурупы 1-4´30 или 3-4´30 по ГОСТ 1145-80 (4 шт.). (Поправка. ИУС 4-1988). Примечание. Размеры 53 и 90 мм соответствуют расстоянию (4 шт.) между переплетами фрамуг. Исполнение 2
Черт. 2 Шурупы 1-4´30 или 3-4´30 по ГОСТ 1145-80 (4 шт.) (Поправка. ИУС 4-1988). исполнение 3
Черт. 3 Шурупы 1-4´30 или 3-4´30 по ГОСТ 1145-80 (4 шт.). (Поправка. ИУС 4-1988). исполнение 4
Черт. 4 Шурупы 1-4´30 или 3-4´30 по ГОСТ 1145-80 (4 шт.). (Поправка. ИУС 4-1988). Исполнение 5

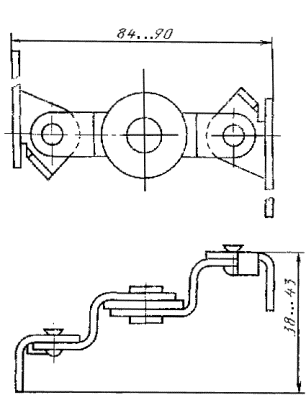

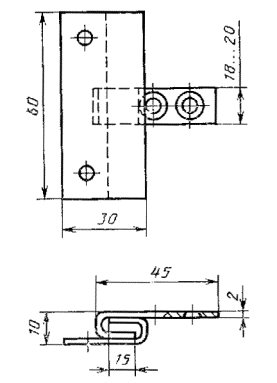

Черт. 5 Шурупы 1-4´30 или 3-4´30 по ГОСТ 1145-80 (4 шт.). (Поправка. ИУС 4-1988). Соединитель для фрамуг с тройным остеклением

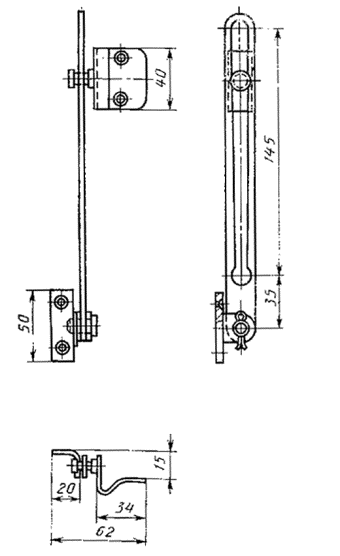

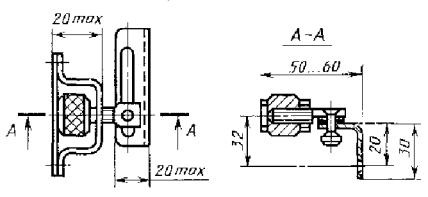

Черт. 6 Шурупы 1-4´30 или 3-4´30 (4 шт.) по ГОСТ 1145-80 (Поправка. ИУС 4-1988). Ограничитель для фрамуг со спаренными переплетами и с тройным остеклением

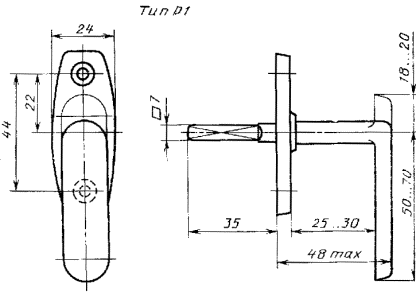

Черт. 7 Шурупы 1-4´30 или 3-4´30 по ГОСТ 1145-80 (4 шт.). (Поправка. ИУС 4-1988). Ручки и накладки для врезных заверток
Черт. 8 Шурупы 1-4´25 или 3-4´25 по ГОСТ 1145-80 (2 шт.) для ручек, предназначаемых для комплектования заверток типов Р1, Р2, Р4. (Поправка. ИУС 4-1988). Винты ВМ4-6q´35.36 по ГОСТ 17474-80 (2 шт.) для ручек, предназначаемых для комплектования заверток типа ЗР3. Тип Р2
Черт. 9 (Поправка. ИУС 5-1988). (Поправка. ИУС 2-1990).

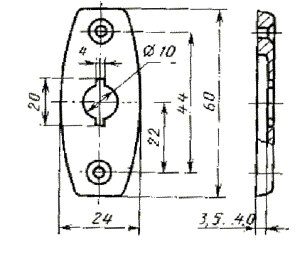

Накладка для ручки типа Р2

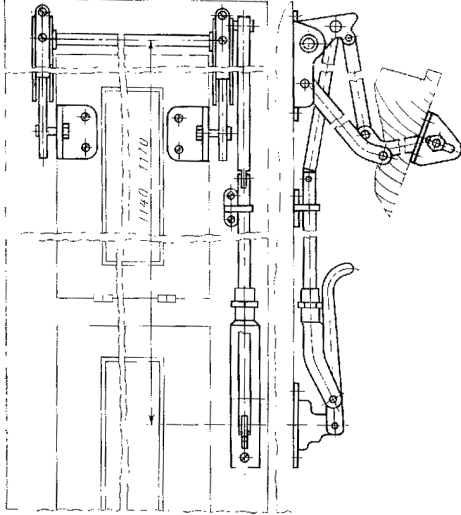

Черт. 10 Шурупы 1-4´25 или 3-4´25 по ГОСТ 1145-80 (2 шт.) - для накладки, предназначаемой для комплектования заверток типов ЗР2, ЗР4. (Поправка. ИУС 4-1988). Винты ВМ4-6q´35.36 по ГОСТ 17474-80 или ГОСТ 17475-80 (2 шт.) для накладки, предназначаемой для комплектования завертки типа ЗР3. Примечание. При изготовлении накладки из листовой стали толщина металла не должна быть менее 1 мм. ПРИЛОЖЕНИЕ 2Рекомендуемое ПРИМЕРЫ УСТАНОВКИ ЗАПИРАЮЩИХ ИЗДЕЛИЙПрибор фрамужный типа ПФ1

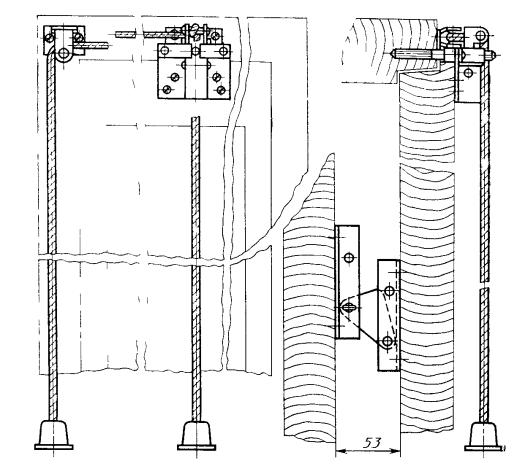

Черт. 1 Прибор фрамужный типа ПФ2

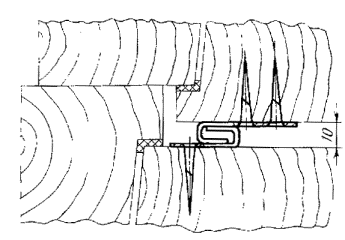

Черт. 2 Фрамужный соединитель типа СФ
Черт. 3 Завертка врезная типа ЗР1
Черт. 4 СОДЕРЖАНИЕ
|
