Тип соединения	Форма подготовленных кромок	Характер сварного шва	Форма поперечного сечения		Толщина свариваемых деталей, мм	Условное обозначение соединения
Тип соединения	Форма подготовленных кромок	Характер сварного шва	подготовленных кромок	сварного шва	Толщина свариваемых деталей, мм	Условное обозначение соединения
Стыковое	С отбортовкой кромок	Односторонний			1 - 4	С1
	С отбортовкой кромок				1 - 12	С28
	С отбортовкой одной кромки				1 - 4	С3
	Без скоса кромок				1 - 4	С2
		Односторонний на съемной подкладке			1 - 4	С4
		Односторонний на остающейся подкладке			1 - 4	С5
		Односторонний замковый			1 - 4	С6
		Двухсторонний			2 - 5	С7
	Без скоса кромок с последующей дорожкой				6 - 12	С42
	Без скоса кромок с последующей дорожкой				6 - 12	С42
	Со скосом одной кромки	Односторонний			3 - 60	С8
		Односторонний на съемной подкладке				С9
		Односторонний на остающейся подкладке				C10
		Односторонний замковый				C11
		Двухсторонний				C12
	С криволинейным скосом одной кромки				15 - 100	C13
	С ломаным скосом одной кромки				15 - 100	C14
	С двумя симметричными скосами одной кромки				8 - 100	C15
	С двумя симметричными криволинейными скосами одной кромки				30 - 120	C16
	С двумя симметричными скосами одной кромки				12 - 100	C43
	Со скосом кромок	Односторонний			3 - 60	С17
	Со скосом кромок	Односторонний на съемной подкладке			3 - 60	С18
	Со скосом кромок	Односторонний на остающейся подкладке			6 - 100	С19
		Односторонний замковый			3 - 60	С20
		Двусторонний			3 - 60	С21
	Со скосом кромок с последующей дорожкой				8 - 40	С45
	Со скосом кромок с последующей дорожкой				8 - 40	С45
	С криволинейным скосом кромок				15 - 120	С23
	С ломаным скосом кромок				15 - 120	С24
	С двумя симметричными скосами кромок				8 - 120	С25
	С двумя симметричными криволинейными скосами кромок				30 - 175	С26
	С двумя симметричными ломаными скосами кромок				30 - 75	С27
	С двумя несимметричными скосами кромок				12 - 120	С39
	С двумя несимметричными скосами кромок				12 - 120	С40
Угловое	С отбортовкой одной кромки	Односторонний			1 - 4	У1
	С отбортовкой одной кромки				1 - 12	У2
	Без скоса кромок				1 - 6	У4
					1 - 30	У4
		Двусторонний			2 - 8	У5
		Двусторонний			2 - 30	У5
	Со скосом одной кромки	Односторонний			3 - 60	У6
	Со скосом одной кромки	Двусторонний			3 - 60	У7
	С двумя симметричными скосами одной кромки	Двусторонний			8 - 100	У8
	Со скосом кромок	Односторонний			3 - 60	У9
	Со скосом кромок	Двусторонний			3 - 60	У10
Тавровое	Без скоса кромок	Односторонний			2 - 10	Т1
	Без скоса кромок	Двусторонний			2 - 10	Т3
	Со скосом одной кромки	Односторонний			3 - 60	Т6
	Со скосом одной кромки	Двусторонний			3 - 60	Т7
	С криволинейным скосом одной кромки				15 - 100	Т2
	С двумя симметричными скосами одной кромки				8 - 100	Т8
	С двумя симметричными скосами одной кромки				12 - 100	Т9
	С двумя симметричными криволинейными скосами одной кромки				30 - 120	Т5
Нахлесточное	Без скоса кромок	Односторонний			2 - 60	Н1
Нахлесточное	Без скоса кромок	Двусторонний			2 - 60	Н2

Таблица 2

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	b		R	i	e, не более
	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.
С1			От 1 до 2	0	+ 0,5	От s до 2s	От s до 3s	2s + 3
			Св. 2 до 4		+ 1,0

* размер для справок

Таблица 3

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	R	e, не более	g
	подготавливаемых кромок свариваемых деталей	сварного шва				Номин	Пред. откл.
С28			От 1 до 2	От s до 2s	3s + 2	0	+ 1
			Св. 2 до 6		2s + 3
			Св. 6 до 9				+ 2
			Св. 9 до 12		2s + 4		+ 3

Таблица 4

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	b		R	i	e, не более
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	R	i	e, не более
С3			От 1 до 2	0	+ 0,5	От s до 2s	От s до 3s	2s + 3
С3			Св. 2 до 4	0	+ 1,0	От s до 2s	От s до 3s	2s + 3

* размер для справок

Таблица 5

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b		e, не более	g
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	e, не более	Номин.	Пред. откл.
С2			От 1,0 до 1,5	0	+ 0,5	6	1,0	± 0,5
			Св. 1,5 до 3,0	1	± 1,0	7	1,5	± 1,0
			Св. 3,0 до 4,0	2	+ 1,0 - 0,5	8	2,0	± 1,0

Таблица 6

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b		e, не более	e₁, не более	g
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред откл.	e, не более	e₁, не более	Номин.	Пред откл.
С4			От 1,0 до 1,5	0	+ 0,5	6	4	1,0	± 0,5
			Св. 1,5 до 3,0	1	± 1,0	7	6	1,5	± 1,0
			Св. 3,0 до 4,0	2	+ 1,0 - 0,5	8	6	2,0	± 1,0

Таблица 7

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b		e, не более	g
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	e, не более	Номин.	Пред. откл.
С5			От 1,0 до 1,5	0	+ 0,5	6	1,0	± 0,5
			Св. 1,5 до 3,0	1	± 1,0	7	1,5	± 1,0
			Св. 3,0 до 4,0	2	+ 1,0 - 0,5	8	2,0	± 1,0

Таблица 8

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b		e, не более	g
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	e, не более	Номин.	Пред. откл.
С6			От 1,0 до 1,5	0	+ 0,5	6	1,0	± 0,5
			Св. 1,5 до 3,0	1	± 1,0	7	1,5	± 1,0
			Св. 3,0 до 4,0	2	+ 1,0 - 0,5	8	2,0	± 1,0

Таблица 9

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b		e, не более	g ± 1
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	e, не более	g ± 1
С7			2	2	± 1,0	8	1,5
			Св. 2 до 4		± 1,0	9	1,5
			Св. 4 до 5		+ 1,5 - 1,6	10	2,0

Таблица 10

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	h ± 1	f ± 1	e, не более	e₁, не более
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s = s₁	h ± 1	f ± 1	e, не более	e₁, не более
С42			От 6 до 8	4	7	10	12
			Св. 8 до 10	6	9	12	14
			Св. 10 до 12	8	11	14	16

Таблица 11

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b		g
Условное обозначение сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	Номин.	Пред. откл.
С8			От 3 до 5	8	+ 0,5	1,0	± 0,5
			Св. 5 до 8	12	± 2	0,5	+ 1,5 - 0,5
			Св. 8 до 11	16
			Св. 11 до 14	20
			Св. 14 до 17	24	± 3		+ 2,0 - 0,5
			Св. 17 до 20	28
			Св. 20 до 24	32
			Св. 24 до 28	35
			Св. 28 до 32	38
			Св. 32 до 36	41
			Св. 36 до 40	44
			Св. 40 до 44	49	± 4
			Св. 44 до 48	53
			Св. 48 до 52	56
			Св. 52 до 56	60
			Св. 56 до 60	64

Таблица 12

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b ± 1	e		e₁ ± 2	g
	подготавливаемых кромок свариваемых деталей	сварного шва			Номин.	Пред откл.		Номин	Пред откл.
С9			От 3 до 5	3	10	± 2	4	0,5	+ 1,5 - 0,5
			Св. 5 до 8		14
			Св. 8 до 11	4	18
			Св. 11 до 14		22		6
			Св. 14 до 17	5	26	± 3			+ 2,0 - 0,5
			Св. 17 до 20		30
			Св. 20 до 24		34		8
			Св. 24 до 28		38
			Св. 28 до 32		41
			Св. 32 до 36		44
			Св. 36 до 40		49
			Св. 40 до 44		53	±4
			Св. 44 до 48		56
			Св. 48 до 52		60
			Св. 52 до 56		64
			Св. 56 до 60		68

Таблица 13

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b ± 1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С10			От 3 до 5	3	10	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8		14
			Св. 8до11	4	18
			Св. 11 до 14		22
			Св. 14 до 17	5	26	± 3		+ 2,0 - 0,5
			Св. 17 до 20		30
			Св. 20 до 24		34
			Св. 24 до 28		38
			Св. 28 до 32		41
			Св. 32 до 36		44
			Св. 36 до 40		49
			Св. 40 до 44		53	± 4
			Св. 44 до 48		56
			Св. 48 до 52		60
			Св. 52 до 56		64
			Св. 56 до 60		68

Таблица 14

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	b ± 1	e		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С11			От 3 до 5	3	10	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8		14
			Св. 8 до 11	4	18
			Св. 11 до 14		22
			Св. 14 до 17	5	26	± 3		+ 2,0 - 0,5
			Св. 17 до 20		30
			Св. 20 до 24		34
			Св. 24 до 28		38
			Св. 28 до 32		41
			Св. 32 до 36		44
			Св. 36 до 40		49
			Св. 40 до 44		53	± 4
			Св. 44 до 48		56
			Св. 48 до 52		60
			Св. 52 до 56		64
			Св. 56 до 60		68

Таблица 15

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		e₁ ± 2	g = g₁
	подготовленных кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.		Номин.	Пред. откл.
С12			От 3 до 5	8	± 2	8	0,5	+ 1,5 - 0,5
			Св. 5 до 8	12
			Св. 8 до 11	16		10
			Св. 11 до 14	20
			Св. 14 до 17	24	± 3			+ 2,0 - 0,5
			Св. 17 до 20	28
			Св. 20 до 24	32
			Св. 24 до 28	35
			Св. 28 до 32	38
			Св. 32 до 36	41		12
			Св. 36 до 40	44
			Св. 40 до 44	49	± 4
			Св. 44 до 48	53
			Св. 48 до 52	56
			Св. 52 до 56	60
			Св. 56 до 60	64

Таблица 16

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	R ± 1	e		e₁ ± 2	s = s₁
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.		Номин.	Пред. откл.
С13			От 15 до 17	8	16	± 3	10	0,5	+ 2,0 - 0,5
			Св. 17 до 20		17
			Св. 20 до 24		18
			Св. 24 до 28		19
			Св. 28 до 32		20
			Св. 32 до 36		22		12
			Св. 36 до 40		24
			Св. 40 до 44		26	± 4
			Св. 44 до 48		28
			Св. 48 до 52		30
			Св. 52 до 56		32
			Св. 56 до 60		34
			Св. 60 до 64	10	36	± 5	14		+ 3,0 - 0,5
			Св. 64 до 70		38
			Св. 70 до 76		40
			Св. 76 до 82		42
			Св. 82 до 88		44
			Св. 88 до 94		46
			Св. 94 до 100		48

Таблица 17

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	h₁ ± 1	e		e₁ ± 2	g = g₁
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.		Номин.	Предв. откл.
С14			От 15 до 17	10	16	± 3	10	0,5	+ 2,0 - 0,5
			Св. 17 до 20		17
			Св. 20 до 24		18
			Св. 24 до 28		19
			Св. 28 до 32		20
			Св. 32 до 36	12	22		12
			Св. 36 до 40		24
			Св. 40 до 44		26	± 4
			Св. 44 до 48		28
			Св. 48 до 52		30
			Св. 52 до 56		32
			Св. 56 до 60		34
			Св. 60 до 64		36	± 5	14		+ 3,0 - 0,5
			Св. 64 до 70		38
			Св. 70 до 76		40
			Св. 76 до 82		42
			Св. 82 до 88		44
			Св. 88 до 94		46
			Св. 94 до 100		48

Таблица 18

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	Номин.	Пред. откл.
С15			От 8 до 11	10	± 2	0,5	+ 1,5 - 0,5
			Св. 11 до 14	12	± 3		+ 2,0 - 0,5
			Св. 14 до 17	14
			Св. 17 до 20	16
			Св. 20 до 24	18
			Св. 24 до 28	20
			Св. 28 до 32	22
			Св. 32 до 36	24
			Св. 36 до 40	26
			Св. 49 до 44	28
			Св. 44 до 48	30
			Св. 48 до 52	32
			Св. 52 до 56	34
			Св. 56 до 60	36
			Св. 60 до 64	39	± 4		+ 3,0 - 0,5
			Св. 64 до 70	42
			Св. 70 до 76	45
			Св. 76 до 82	48
			Св. 82 до 88	51
			Св. 88 до 94	54
			Св. 94 до 100	58

Таблица 19

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s = s₁	R ± 1	e		g
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	R ± 1	Номин.	Пред. откл.	Номин.	Пред. откл.
C16			От 30 до 32	8	16	± 3	0,5	+ 2,0 - 0,5
			Св. 32 до 36		17
			Св. 36 до 40		18
			Св. 40 до 44		19
			Св. 44 до 48		20
			Св. 48 до 52		21
			Св. 52 до 56		22
			Св. 56 до 60		23
			Св. 60 до 64	10	24	± 4		+ 3,0 - 0,5
			Св. 64 до 70		25
			Св. 70 до 76		26
			Св. 76 до 82		27
			Св. 82 до 88		28
			Св. 88 до 94		29
			Св. 94 до 100		30
			Св. 100 до 106		32
			Св. 106 до 112		34
			Св. 112 до 118		36
			Св. 118 до 120		38

Таблица 20

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		e₁		g = g₁
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С43			От 12 до 14	18	± 2	15	± 2	0,5	+ 1,5 - 0,5
			Св. 14 до 17	19	± 3	16			+ 2,0 - 0,5
			Св. 17 до 20	20		17
			Св. 20 до 24	22		18
			Св. 24 до 28	24		19
			Св. 28 до 32	27		20
			Св. 32 до 36	30		21
			Св. 36 до 40	33		22
			Св. 40 до 44	36		23
			Св. 44 до 48	39		25
			Св. 48 до 52	42		27
			Св. 52 до 56	45		29
			Св. 56 до 60	48		31
			Св. 60 до 64	51	± 4	33	± 3		+ 3,0 - 0,5
			Св. 64 до 70	54		35
			Св. 70 до 76	57		37
			Св. 76 до 82	60		39
			Св. 82 до 88	63		41
			Св. 88 до 94	66		43
			Св. 94 до 100	69		45

Таблица 21

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	Номин.	Пред. откл.
С17			От 3 до 5	8	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8	12
			Св. 8 до 11	16
			Св. 11 до 14	19			+ 2,0 - 0,5
			Св. 14 до 17	22	± 3
			Св. 17 до 20	26
			Св. 20 до 24	30
			Св. 24 до 28	34
			Св. 28 до 32	38
			Св. 32 до 36	42
			Св. 36 до 40	47
			Св. 49 до 44	52	± 4
			Св. 44 до 48	54
			Св. 48 до 52	56
			Св. 52 до 56	60
			Св. 56 до 60	65

Таблица 22

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	b ± 1	e		e₁ ± 1	g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.		Номин.	Пред. откл.
С18			От 3 до 5	3	10	± 2	4	0,5	+ 1,5 - 0,5
			Св. 5 до 8		16
			Св. 8 до 11	4	20
			Св. 11 до 14		24		6
			Св. 14 до 17	5	28	± 3			+ 2,0 - 0,5
			Св. 17 до 20		32
			Св. 20 до 24		36		8
			Св. 24 до 28		40
			Св. 28 до 32		44
			Св. 32 до 36		48
			Св. 36 до 40		50
			Св. 40 до 44		54	± 4
			Св. 44 до 48		56
			Св. 48 до 52		60
			Св. 52 до 56		63
			Св. 56 до 60		68

Таблица 23

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s = s₁	b ± 1	e		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
C19			От 6 до 10	8	17	± 2	0,5	+ 1,5 - 0,5
			Св. 10 до 14		19
			Св. 14 до 18		22	± 3		+ 2,0 - 0,5
			Св. 18 до 22		24
			Св. 22 до 26	12	26
			Св. 26 до 30		28
			Св. 30 до 35		30
			Св. 35 до 40		32
			Св. 40 до 47		34	± 4
			Св. 47 до 54		36
			Св. 54 до 60		38
			Св. 60 до 66		40	± 5		+ 3,0 - 0,5
			Св. 66 до 72		44
			Св. 72 до 78		48
			Св. 78 до 85		52
			Св. 85 до 92		56
			Св. 92 до 100		60

Таблица 24

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	b ± 1	e		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
C20			От 3 до 5	3	10	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8		16
			Св. 8 до 11	4	20
			Св. 11 до 14		24
			Св. 14 до 17	5	28	± 3		+ 2,0 -0,5
			Св. 17 до 20		32
			Св. 20 до 24		36
			Св. 24 до 28		40
			Св. 28 до 32		44
			Св. 32 до 36		48
			Св. 36 до 40		50
			Св. 40 до 44		54	± 4
			Св. 44 до 48		56
			Св. 48 до 52		60
			Св. 52 до 56		63
			Св. 56 до 60		68

Таблица 25

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		e₁ ± 2	g = g₁
	подготовленных кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.		Номин.	Пред. откл.
С21			От 3 до 5	8	± 2	8	0,5	+ 1,5 - 0,5
			Св. 5 до 8	12
			Св. 8 до 11	16		10
			Св. 11 до 14	19
			Св. 14 до 17	22	± 3			+ 2,0 - 0,5
			Св. 17 до 20	26
			Св. 20 до 24	30
			Св. 24 до 28	34
			Св. 28 до 32	38
			Св. 32 до 36	42		12
			Св. 36 до 40	47
			Св. 40 до 44	52	± 4
			Св. 44 до 48	54
			Св. 48 до 52	56
			Св. 52 до 56	60

Таблица 26

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	c +2 -1	h +2 -1	f +2 -1	e		e₁ ± 2	g = g₁
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	c +2 -1	h +2 -1	f +2 -1	Номин.	Пред. откл.	e₁ ± 2	Номин.	Пред. откл
C45			От 8 до 11	4	6	12	14	±2	18	0,5	+ 1,5 - 0,5
			Св. 11 до 14				16	±2			+ 1,5 - 0,5
			Св. 14 до 17				20	±3			+ 2,0 - 0,5
			Св. 17 до 20	7	9	14	24		20
			Св. 20 до 24				27
			Св. 24 до 28				30
			Св. 28 до 32	10	12	16	34		22
			Св. 32 до 36				36
			Св. 36 до 40				38

Таблица 27

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		e₁ ± 2	g = g₁
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	e₁ ± 2	Номин.	Пред. откл.
С23			От 15 до 17	26	± 3	10	0,5	+ 2,0 - 0,5
			Св. 17 до 20	28
			Св. 20 до 24	30
			Св. 24 до 28	32
			Св. 28 до 32	33
			Св. 32 до 36	34		12
			Св. 36 до 40	35
			Св. 40 до 44	36	± 4
			Св. 44 до 48	38
			Св. 48 до 52	40
			Св. 52 до 56	42
			Св. 56 до 60	44
			Св. 60 до 64	46	± 5	14		+ 3,0 - 0,5
			Св. 64 до 70	48
			Св. 70 до 76	50
			Св. 76 до 82	52
			Св. 82 до 88	54
			Св. 88 до 94	56
			Св. 94 до 100	60

Таблица 28

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		e₁ ± 2	g = g₁
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	e₁ ± 2	Номин.	Пред. откл.
С24			От 15 до 17	24	± 3	10	0,5	+ 2,0 - 0,5
			Св. 17 до 20	26
			Св. 20 до 24	28
			Св. 24 до 28	30
			Св. 28 до 32	32
			Св. 32 до 36	34		12
			Св. 36 до 40	36
			Св. 40 до 44	38	± 4
			Св. 44 до 48	40
			Св. 48 до 52	42
			Св. 52 до 56	44
			Св. 56 до 60	46
			Св. 60 до 64	48	± 5	14		+ 3,0 - 0,5
			Св. 64 до 70	50
			Св. 70 до 76	52
			Св. 76 до 82	54
			Св. 82 до 88	56
			Св. 88 до 94	58
			Св. 94 до 100	60

Таблица 29

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	Номин.	Пред. откл.
С25			Св. 8 до 11	10	± 2	0,5	+ 1,5 - 0,5
			Св. 11 до 14	12	± 2		+ 1,5 - 0,5
			Св. 14 до 17	14	± 3		+ 2,0 - 0,5
			Св. 17 до 20	16
			Св. 20 до 24	18
			Св. 24 до 28	20
			Св. 28 до 32	22
			Св. 32 до 36	24
			Св. 36 до 40	26
			Св. 49 до 44	28
			Св. 44 до 48	30
			Св. 48 до 52	32
			Св. 52 до 56	34
			Св. 56 до 60	36
			Св. 60 до 64	39	± 4		+ 3,0 - 0,5
			Св. 64 до 70	42
			Св. 70 до 76	45
			Св. 76 до 82	48
			Св. 82 до 88	51
			Св. 88 до 94	54
			Св. 94 до 100	57
			Св. 100 до 106	60
			Св. 106 до 112	63
			Св. 112 до 118	66
			Св. 118 до 120	68

Таблица 30

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s = s₁	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	Номин.	Пред. откл.	Номин.	Пред. откл.
С26			От 30 до 34	23	± 3	0,5	+ 2,0 - 0,5
			Св. 34 до 38	24
			Св. 38 до 42	25
			Св. 42 до 46	26
			Св. 46 до 50	27
			Св. 50 до 54	28
			Св. 54 до 60	29
			Св. 60 до 66	31	± 4		+ 3,0 - 0,5
			Св. 66 до 72	33
			Св. 72 до 78	34
			Св. 78 до 84	36
			Св. 84 до 90	38
			Св. 90 до 96	40
			Св. 96 до 100	42
			Св. 100 до 108	44
			Св. 108 до 116	46
			Св. 116 до 124	48
			Св. 124 до 132	50	± 5
			Св. 132 до 140	52
			Св. 140 до 148	54
			Св. 148 до 156	56
			Св. 156 до 164	60
			Св. 164 до 170	64
			Св. 170 до 175	68

Таблица 31

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s = s₁	h ± 1	e		g
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s = s₁	h ± 1	Номин.	Пред. откл.	Номин.	Пред. откл.
C27			От 30 до 34	8	17	± 3	0,5	+ 2,0 - 0,5
			Св. 34 до 38		18
			Св. 38 до 42		20
			Св. 42 до 46		21
			Св. 46 до 50		22
			Св. 50 до 54		23
			Св. 54 до 60		25
			Св. 60 до 66	12	28	± 4		+ 3,0 - 0,5
			Св. 66 до 72		30
			Св. 72 до 78		32
			Св. 78 до 84		34
			Св. 84 до 90		36
			Св. 90 до 96		38
			Св. 96 до 100		40
			Св. 100 до 108		42
			Св. 108 до 116	20	44
			Св. 116 до 124		46
			Св. 124 до 132		50	± 5
			Св. 132 до 140		54
			Св. 140 до 148		57
			Св. 148 до 156		60
			Св. 156 до 164		64
			Св. 164 до 170		68
			Св. 170 до 175		72

Таблица 32

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s=s₁	e		e₁		g = g₁
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s=s₁	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
C39			От 12 до 14	16	± 2	11	± 2	0,5	+ 1,5 - 0,5
			Св. 14 до 17	18	± 3	12			+ 2,0 - 0,5
			Св. 17 до 20	20		13
			Св. 20 до 24	22		14
			Св. 24 до 28	25		16
			Св. 28 до 32	28		18
			Св. 32 до 36	30		20
			Св. 36 до 40	32		22
			Св. 40 до 44	35		24
			Св. 44 до 48	38		25
			Св. 48 до 52	41		26
			Св. 52 до 56	44		27
			Св. 56 до 60	47		28
			Св. 60 до 64	49	± 4	29	± 3		+ 3,0 - 0,5
			Св. 64 до 70	51		30
			Св. 70 до 76	53		31
			Св. 76 до 82	55		32
			Св. 82 до 88	57		33
			Св. 88 до 94	60		34
			Св. 94 до 100	63		35
			Св. 100 до 106	66		36
			Св. 106 до 112	69		38
			Св. 112 до 118	72		40
			Св. 118 до 120	75		42

Таблица 33

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s=s₁	e		e₁		g = g₁
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s=s₁	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
C40			От 12 до 14	20	± 2	10	± 2	0,5	+ 1,5 - 0,5
			Св. 14 до 17	22	± 3	11			+ 2,0 - 0,5
			Св. 17 до 20	23		12
			Св. 20 до 24	24		13
			Св. 24 до 28	25		14
			Св. 28 до 32	26		15
			Св. 32 до 36	27		16
			Св. 36 до 40	28		18
			Св. 40 до 44	29		20
			Св. 44 до 48	30		21
			Св. 48 до 52	31		23
			Св. 52 до 56	32		25
			Св. 56 до 60	33		27
			Св. 60 до 64	34	± 4	29	± 3		+ 3,0 - 0,5
			Св. 64 до 70	36		30
			Св. 70 до 76	38		31
			Св. 76 до 82	40		32
			Св. 82 до 88	42		34
			Св. 88 до 94	44		36
			Св. 94 до 100	47		38
			Св. 100 до 106	50		40
			Св. 106 до 112	52		42
			Св. 112 до 118	54		44
			Св. 118 до 120	56		46

Таблица 34

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	b		R	i	e, не более
	подготовленных кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.

У1			От 1 до 2	0	+ 0,5	От s до 2s	От s до 3s	2s + 3
			Св. 2 до 4		+ 1,0

* Размер для справок.

Таблица 35

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	R	e, не более	g
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.
У2			От 1 до 2	От s до 2 s	5	0	+ 1
			Св. 2 до 6		7		+ 2
			Св. 6 до 9		13
			Св. 9 до 12		17

Таблица 36

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	n	b		е, не более
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл

У4			От 0,1 до 1,5	От 0 до 0,5s	0	+ 0,5	6
			Св. 1,5 до 3,0			+ 1,0	8
			Св. 3,0 до 5,0			+ 2,0	10
			Св. 5,0 до 6,0				12

Таблица 37

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	n	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл
У4			От 0,1 до 1,5	От 0,5s до s	0	+ 0,5
			Св. 1,5 до 3,0			+ 1,0
			Св. 3,0 до 30,0			+ 2,0

Таблица 38

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	n	b		е, не более
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл

У5			От 2 до 3	От 0 до 0,5s	0	+ 1	8
			Св. 3 до 5			+ 2	10
			Св. 5 до 6				12
			Св. 6 до 8				14

Таблица 39

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	n	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл
У5			От 2 до 3	От 0,5s до s	0	+ 1
			Св. 3 до 30			+ 2

Таблица 40

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. окл.	Номин.	Пред. откл.
У6			От 3 до 5	8	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8	12
			Св. 8 до 11	16
			Св. 11 до 14	20
			Св. 14 до 17	24	± 3		+ 2,0 - 0,5
			Св. 17 до 20	28
			Св. 20 до 24	32
			Св. 24 до 28	35
			Св. 28 до 32	38
			Св. 32 до 36	41
			Св. 36 до 40	44
			Св. 40 до 44	49	± 4
			Св. 44 до 48	53
			Св. 48 до 52	56
			Св. 52 до 56	60
			Св. 56 до 60	64

Таблица 41

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. окл.	Номин.	Пред. откл.
У7			От 3 до 5	8	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8	12
			Св. 8 до 11	16
			Св. 11 до 14	20
			Св. 14 до 17	24	± 3		+ 2,0 - 0,5
			Св. 17 до 20	28
			Св. 20 до 24	32
			Св. 24 до 28	35
			Св. 28 до 32	38
			Св. 32 до 36	41
			Св. 36 до 40	44
			Св. 40 до 44	49	± 4
			Св. 44 до 48	53
			Св. 48 до 52	56
			Св. 52 до 56	60
			Св. 56 до 60	64

Таблица 42

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	e		e₁		g
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
У8			От 8 до 11	10	± 2	9	± 2	0,5	+ 1,5 - 0,5
			Св. 11 до 14	12	± 2	11	± 2		+ 1,5 - 0,5
			Св. 14 до 17	14	± 3	12	± 2		+ 2,0 - 0,5
			Св. 17 до 20	16		14
			Св. 20 до 24	18		16
			Св. 24 до 28	20		18
			Св. 28 до 32	22		20
			Св. 32 до 36	24		22
			Св. 36 до 40	26		24
			Св. 40 до 44	28		26
			Св. 44 до 48	30		28
			Св. 48 до 52	32		30
			Св. 52 до 56	34		32
			Св. 56 до 60	36		34
			Св. 60 до 64	39	± 4	37	± 4		+ 3,0 - 0,5
			Св. 64 до 70	42		40
			Св. 70 до 76	45		43
			Св. 76 до 82			46
			Св. 82 до 88			48
			Св. 88 до 94	54		52
			Св. 94 до 100	58		56

Таблица 43

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	Номин.	Пред. откл.
У9			От 3 до 5	8	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8	12
			Св. 8 до 11	16
			Св. 11 до 14	19
			Св. 14 до 17	22	± 3		+ 2,0 - 0,5
			Св. 17 до 20	26
			Св. 20 до 24	30
			Св. 24 до 28	34
			Св. 28 до 32	38
			Св. 32 до 36	42
			Св. 36 до 40	47
			Св. 40 до 44	52	± 4
			Св. 44 до 48	54
			Св. 48 до 52	56
			Св. 52 до 56	60
			Св. 56 до 60	65

Таблица 44

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	e		g
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	Номин.	Пред. откл.
У10			От 3 до 5	8	± 2	0,5	+ 1,5 - 0,5
			Св. 5 до 8	12
			Св. 8 до 11	16
			Св. 11 до 14	19
			Св. 14 до 17	22	± 3		+ 2,0 - 0,5
			Св. 17 до 20	26
			Св. 20 до 24	30
			Св. 24 до 28	34
			Св. 28 до 32	38
			Св. 32 до 36	42
			Св. 36 до 40	47
			Св. 40 до 44	52	± 4
			Св. 44 до 48	54
			Св. 48 до 52	56
			Св. 52 до 56	60
			Св. 56 до 60	64

Таблица 45

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	b
	подготовленных кромок свариваемых деталей	сварного шва		Номин.	Пред. откл
Т1			От 2 до 3	0	+ 1
			Св. 3 до 15		+ 2
			Св. 15 до 40		+ 3

Таблица 46

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	b
Условное обозначение свариваемого соединения	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл
Т3			От 2 до 3	0	+ 1
			Св. 3 до 15		+ 2
			Св. 15 до 40		+ 3

Таблица 47

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	e
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
Т6			От 3 до 5	7	± 2
			Св. 5 до 8	10
			Св. 8 до 11	14
			Св. 11 до 14	18
			Св. 14 до 17	22	± 3
			Св. 17 до 20	26
			Св. 20 до 24	30
			Св. 24 до 28	33
			Св. 28 до 32	36
			Св. 32 до 36	40
			Св. 36 до 40	44
			Св. 40 до 44	47	± 4
			Св. 44 до 48	50
			Св. 48 до 52	54
			Св. 52 до 56	58
			Св. 56 до 60	62

Таблица 48

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		s	e
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
Т7			От 3 до 5	7	± 2
			Св. 5 до 8	10
			Св. 8 до 11	14
			Св. 11 до 14	18
			Св. 14 до 17	22	± 3
			Св. 17 до 20	26
			Св. 20 до 24	30
			Св. 24 до 28	33
			Св. 28 до 32	36
			Св. 32 до 36	40
			Св. 36 до 40	44
			Св. 40 до 44	47	± 4
			Св. 44 до 48	50
			Св. 48 до 52	54
			Св. 52 до 56	58
			Св. 56 до 60	62

Таблица 49

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	R ± 1	e
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s	R ± 1	Номин.	Пред. откл.
Т2			От 15 до 17	8	14	± 3
			Св. 17 до 20		15
			Св. 20 до 24		16
			Св. 24 до 28		17
			Св. 28 до 32		18
			Св. 32 до 36		20
			Св. 36 до 40		22
			Св. 40 до 44		24	± 4
			Св. 44 до 48		25
			Св. 48 до 52		28
			Св. 52 до 56		30
			Св. 56 до 60		32
			Св. 60 до 64	10	34	± 5
			Св. 64 до 70		36
			Св. 70 до 76		38
			Св. 76 до 82		40
			Св. 82 до 88		42
			Св. 88 до 94		44
			Св. 94 до 100		46

Таблица 50

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	е
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
Т8			От 8 до 11	9	± 2
			Св. 11 до 14	11	± 2
			Св. 14 до 17	12	± 3
			Св. 17 до 20	14
			Св. 20 до 24	16
			Св. 24 до 28	18
			Св. 28 до 32	20
			Св. 32 до 36	22
			Св. 36 до 40	24
			Св. 40 до 44	26
			Св. 44 до 48	28
			Св. 48 до 52	30
			Св. 52 до 56	32
			Св. 56 до 60	34
			Св. 60 до 64	37	± 4
			Св. 64 до 70	40
			Св. 70 до 76	43
			Св. 76 до 82	46
			Св. 82 до 88	48
			Св. 88 до 94	52
			Св. 94 до 100	56

Таблица 51

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	е
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
Т9			От 12 до 14	8	± 2
			Св. 14 до 17	10	± 3
			Св. 17 до 20	12
			Св. 20 до 24	14
			Св. 24 до 28	16
			Св. 28 до 32	17
			Св. 32 до 36	18
			Св. 36 до 40	19
			Св. 40 до 44	20
			Св. 44 до 48	21
			Св. 48 до 52	22
			Св. 52 до 56	24
			Св. 56 до 60	26
			Св. 60 до 64	28	± 4
			Св. 64 до 70	30
			Св. 70 до 76	32
			Св. 76 до 82	34
			Св. 82 до 88	36
			Св. 88 до 94	38
			Св. 94 до 100	40

Таблица 52

Размеры, мм

Условное обозначение сварного элемента	Конструктивные элементы		s	R ± 1	e
Условное обозначение сварного элемента	подготовленных кромок свариваемых деталей	сварного шва	s	R ± 1	Номин.	Пред. откл.
Т5			От 30 до 32	8	14	± 3
			Св. 32 до 36		15
			Св. 36 до 40		16
			Св. 40 до 44		17
			Св. 44 до 48		18
			Св. 48 до 52		19
			Св. 52 до 56		20
			Св. 56 до 60		21
			Св. 60 до 64	10	22	± 4
			Св. 64 до 70		23
			Св. 70 до 76		24
			Св. 76 до 82		25
			Св. 82 до 88		26
			Св. 88 до 94		27
			Св. 94 до 100		28
			Св. 100 до 106		30
			Св. 106 до 112		32
			Св. 112 до 118		34
			Св. 118 до 120		36

Таблица 53

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	В	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл
Н1			От 2 до 5	3 - 20	0	+ 1,0
			Св. 5 до 10	8 - 40		+ 1,5
			Св. 10 до 29	12 - 100		+ 2,0
			Св. 29 до 60	30 - 240

Таблица 54

Размеры, мм

Условное обозначение свариваемого соединения	Конструктивные элементы		s	В	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл
Н2			От 2 до 5	3 - 20	0	+ 1,0
			Св. 5 до 10	8 - 40		+ 1,5
			Св. 10 до 29	12 - 100		+2,0
			Св. 29 до 60	30 - 240

4. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 55, должна проводиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 55

мм

Толщина тонкой детали	Разность толщин деталей
От 1 до 4	1
Св. 4 до 20	2
Св. 20 до 30	3
Св. 30	4

Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

Черт. 1

При разности в толщине свариваемых деталей свыше значений, указанных в табл. 55, на детали, имеющей большую толщину s₁, должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

Черт. 2

Черт. 3

Черт. 4

5. Допускается смещение свариваемых кромок перед сваркой относительно друг друга, не более:

0,5 мм - для деталей толщиной до 4 мм;

1,0 мм - для деталей толщиной 4 - 10 мм;

0,1s, но не более 3 мм - для деталей толщиной 10 - 100 мм;

0,01s + 2 мм, но не более 4 мм - для деталей толщиной более 100 мм.

6. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения b до 4 мм. При этом соответственно может быть увеличена ширина шва е, е₁.

(Измененная редакция, Изм. № 1).

7. При сварке в положениях, отличных от нижнего, допускается увеличение размера g и g₁ не более:

1,0 мм - для деталей толщиной до 60 мм;

2,0 мм - для деталей толщиной свыше 60 мм.

8. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла.

Для несимметричных соединений с двусторонним швом в случае строжки корня первого шва допускается увеличение размеров подварочного шва до размеров первого шва.

9. Размер и предельные отклонения катета углового шва К, К₁ должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 3.

8, 9. (Измененная редакция, Изм. № 1).

10. (Исключен, Изм. № 1).

11. Минимальные значения катетов угловых швов приведены в приложении 1.

12. При применении электродов с более высоким временным сопротивлением разрыву, чем у основного металла, катет углового шва в расчетном соединении может быть уменьшен до значений, приведенных в приложении 2.

13. Допускается выпуклость и вогнутость углового шва до 30 % его катета. При этом вогнутость не должна приводить к уменьшению значения катета К_п (черт. 5), установленного при проектировании.

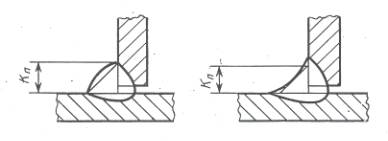

Черт. 5

Примечание. Катетом К_п является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет К_п принимается любой из равных катетов, при несимметричном шве - меньший.

(Измененная редакция, Изм. № 1).

14. Допускается применять установленные настоящим стандартом основные типы сварных соединений, конструктивные элементы и размеры сварных соединений при сварке в двуокиси углерода электродной проволокой диаметром 0,8 - 1,4 мм (УП).

15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30 % номинального значения.

16. При подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до ± 5°.

При этом соответственно может быть изменена ширина шва е, е₁.

15, 16. (Введены дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

мм

Предел текучести свариваемой стали, МПа	Минимальный катет углового шва для толщины более толстого из свариваемых элементов
Предел текучести свариваемой стали, МПа	От 3 до 4	Св. 4 до 5	Св. 5 до 10	Св. 10 до 16	Св. 16 до 22	Св. 22 до 32	Св. 32 до 40	Св. 40 до 80
До 400	3	4	5	6	7	8	9	10
Св. 400 до 450	4	5	6	7	8	9	10	12

Примечание. Минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.

ПРИЛОЖЕНИЕ 2
Рекомендуемое

мм

Катет углового шва для отношения временного сопротивления разрыву металла шва к временному сопротивлению разрыву основного металла
1,0	1,1	1,2	1,3	1,4
4	4	4	3	3
5	5	4	4	4
6	6	5	5	4
7	7	6	6	5
8	7	7	6	6
9	8	8	7	7
10	9	9	8	7
11	10	9	9	8
12	11	10	9	9
13	12	11	10	9
14	13	12	11	10
15	14	13	12	11
16	15	14	13	12
17	16	14	13	12
18	17	15	14	13
19	17	16	15	14
20	18	17	16	14

ПРИЛОЖЕНИЕ 3
Рекомендуемое

мм

Номинальный размер катета углового шва	Предельные отклонения размера катета углового шва от номинального значения
От 3 до 5 включ.	+ 1,0
От 3 до 5 включ.	- 0,5
Св. 5 до 8 включ.	+ 2,0
Св. 5 до 8 включ.	- 1,0
Св. 8 до 12 включ.	+ 2,5
Св. 8 до 12 включ.	- 1,5
Св. 12	+ 3,0
Св. 12	- 2,0

(Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.07.80 № 3827

2. Срок проверки 1990 г.

Периодичность проверки 5 лет

3. Взамен ГОСТ 5264-69

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 16037-80	п. 1

5. Ограничение срока действия действия снято по протоколу № 5-94 Межгосударственного совете по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ПЕРЕИЗДАНИЕ с Изменением № 1, утвержденным в январе 1989 г. (ИУС 4-89) Поправка. (ИУС 9-2009)
