ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ
ТИПА Р50
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 7174-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ ТИПА
Р50
Конструкция и размеры
Railway rails type Р50.
Construction and dimensions
|
ГОСТ
7174-75*
Взамен
ГОСТ 7174-65
|
Постановлением
Государственного комитета стандартов Совета Министров СССР от 18 июня 1975 г. №
1572 срок введения установлен
с 01.01.77
Проверен в 1985 г. Постановлением Госстандарта от
09.04.85 № 1019 срок действия продлен
до 01.01.92
Несоблюдение стандарта
преследуется по закону
1. Настоящий стандарт
распространяется на закаленные и незакаленные железнодорожные рельсы типа Р50 и
устанавливает их конструкцию и размеры.
Настоящий стандарт
соответствует рекомендации СЭВ по стандартизации PC 1937-69.
2. Конструкция и размеры
поперечного сечения рельсов должны соответствовать указанным на черт. 1, а расположение и размеры отверстий в шейке на
концах рельсов - на черт. 2.
По заказу потребителя рельсы
могут быть изготовлены без отверстий в шейке и без закалки поверхности катания
головки на одном или обоих концах.
Допускается по соглашению
между изготовителем и потребителем изменение размещения отверстий на концах
рельсов.
3. Предельные отклонения по
выпуклости головки при измерении по оси симметрии поперечного профиля рельса
должны быть ±0,5 мм, а по равномерной выпуклости подошвы - 0,5 мм. Вогнутость
подошвы рельса не допускается.
А-А
*
Размеры обеспечиваются инструментом.

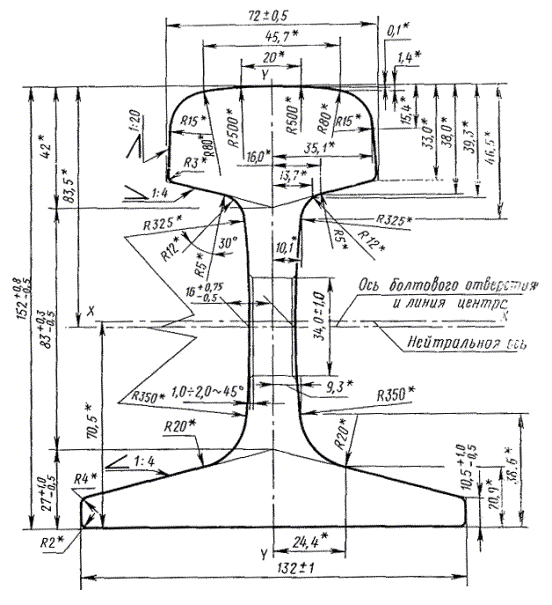

Черт. 1
Примечание.
Расположение болтовых отверстий контролируется по клиновой части пазухи.

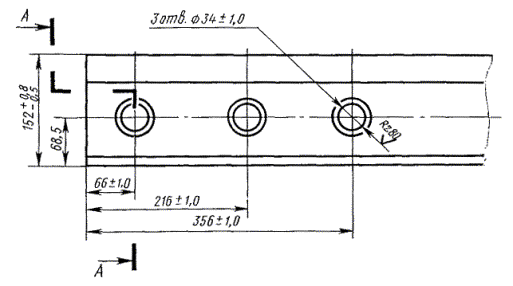

Черт. 2
Условное
обозначение железнодорожного
рельса типа Р50:
Рельс Р50 ГОСТ 7174-75
4. Не допускается отклонение
от симметричности профиля поперечного сечения рельса относительно его
вертикальной оси: по подошве - более 1 мм и по головке - более 0,3 мм.
(Измененная редакция, Изм. №
1).
5. Кромки отверстий в шейке
рельсов должны иметь фаски размером от 1,5 до 3 мм под углом 45°.
(Измененная редакция, Изм. №
2).
На объемнозакаленных рельсах
снятие фаски по ГОСТ 18267-82.
6. Рельсы изготовляют длиной,
соответствующей приведенной в таблице.
|
Длина
рельса (при t=(20±2)°С), м
|
Допускаемые отклонения по длине, мм, для рельсов
|
Наличие отверстий в шейке на концах рельса
|
|
нетермоупрочненных
|
термоупрочненных по всей длине
|
|
I класс
|
II класс
|
|
25,000
|
±20
|
±20
|
Без отверстий
|
|
25,000
|
±6
|
±9
|
±15
|
Отверстия на обоих концах
|
|
24,920
|
|
24,840
|
|
12,520
|
±6
|
±7
|
±10
|
Отверстия на одном конце
|
|
12,500
|
±6
|
±7
|
±10
|
Отверстия на обоих концах
|
|
12,460
|
|
12,420
|
|
12,380
|
Примечание. По требованию потребителя рельсы изготовляют другой длины».
(Измененная редакция, Изм. №
2).
7. Допускается контактная
или газопрессовая сварка рельсов длиной до 25 м из рельсов длиной не менее 6 м,
изготовленных из стали одного способа выплавки. Количество кусков в свариваемом
рельсе должно определяться по соглашению между изготовителем и потребителем.
8. Технические требования
для незакаленных рельсов из мартеновской стали - по ГОСТ 24182-80, для
объемно-закаленных рельсов - по ГОСТ 18267-82.
9. Соответствие профиля
рельсов размерам, установленным настоящим стандартом, должно определяться
шаблонами на расстоянии не более 150 - 200 мм от торца контролируемого рельса.
Применение других приборов запрещается.
10. Расчетные данные
приведены в справочном
приложении к настоящему стандарту.
ПРИЛОЖЕНИЕ
Справочное
Площадь поперечного сечения
рельса, см2 ..................................................................... 65,99
Расстояние от центра тяжести,
мм:
до низа подошвы ..................................................................................................... 70,5
до верха головки ...................................................................................................... 81,5
Момент инерции относительно
осей, см4:
горизонтальной ....................................................................................................... 2011
вертикальной ............................................................................................................ 375
Момент сопротивления, см3:
по низу подошвы ...................................................................................................... 285
по верху головки ....................................................................................................... 247
по боковой грани подошвы ....................................................................................... 55
Теоретическая линейная масса
одного метра рельса
(при плотности стали 7850
кг/м3), кг ................................................................................. 51,8
Распределение металла по
площади поперечного сечения рельса,
% от всей площади:
в головке ................................................................................................................. 38,12
в шейке .................................................................................................................... 24,46
в подошве ............................................................................................................... 37,42
