ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ
Номенклатура
Ductile
iron and steel fittings with
parallel thread for pipelines.
Nomenclature
|
ГОСТ
8943-75
Взамен
ГОСТ 8943-59
|
Постановлением Государственного комитета стандартов
Совета Министров СССР от 14.11.75 № 2901 дата введения установлена
01.01.77
Ограничение срока действия снято по протоколу Межгосударственного
Совета по стандартизации, метрологии и сертификации (ИУС 2-93)
1. Настоящий стандарт
распространяется на части из ковкого чугуна с цинковым покрытием и без
покрытия, с цилиндрической трубной резьбой, предназначенные для соединения
водо- и газопроводных труб (с применением уплотнителя) в системах отопления,
водопровода, газопровода и в других системах в условиях неагрессивных сред
(вода, насыщенный водяной пар, горючий газ и др.), при температуре проводимой
среды не выше 175°С и условном давлении: Ру 1,6 МПа (=16 кгс/см2)
при условных проходах не более Dу 40 мм и Ру 1 МПа
(=10 кгс/см2) при условных проходах Dу 50-100 мм.
2.
Номенклатура соединительных частей приведена в таблице.
|
Наименование
соединительных частей
|
Основные размеры
|
Эскиз
|
Сортамент Dу,
мм
|
|
Угольник прямой
|
По ГОСТ
8946-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80); (100)
|
|
Угольник переходной
|
По ГОСТ
8947-75
|
|
|
|
Тройник прямой
|
По ГОСТ
8948-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80); (100)
|
|
Тройник переходной
|
По ГОСТ
8949-75
|
|
|
|
Тройник с двумя
переходами
|
По ГОСТ
8950-75
|
|
|
|
Крест прямой
|
По ГОСТ
8951-75
|
|
10; 15; 20; 25; 32;
40; 50;
(65); (80); (100)
|
|
Крест переходной
|
По ГОСТ
8952-75
|
|
|
|
Крест с двумя
переходами
|
По ГОСТ
8953-75
|
|
|
|
Муфта прямая
короткая
|
По ГОСТ
8954-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80); (100)
|
|
Муфта прямая
длинная
|
По ГОСТ
8955-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80); (100)
|
|

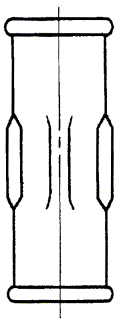

Муфта компенсирующая
|
По ГОСТ
8956-75
|
|
15; 20; 25; 32; 40;
50
|
|
Муфта переходная
|
По ГОСТ
8957-75
|
|
|
|
Ниппель двойной
|
По ГОСТ
8958-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80)
|
|
Гайка соединительная
|
По ГОСТ
8959-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80)
|
|
Футорка
|
По ГОСТ
8960-75
|
|
|
|
Контргайка
|
По ГОСТ
8961-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80); (100)
|
|
Колпак
|
По ГОСТ
8962-75
|
|
15; 20; 25; 32; 40;
50
|
|
Пробка
|
По ГОСТ
8963-75
|
|
8; 10; 15; 20; 25;
32; 40; 50;
(65); (80); (100)
|
Примечание. Соединительные части с Dу, указанными в таблице в скобках или
обозначенные знаком « ¡ », применять не рекомендуется.
